双开门工业电池存储柜体结构设计

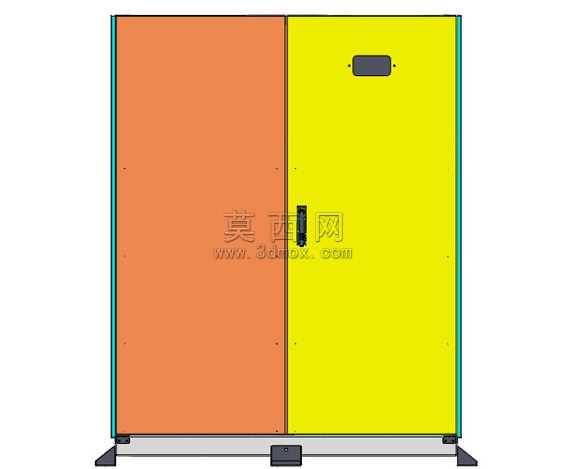

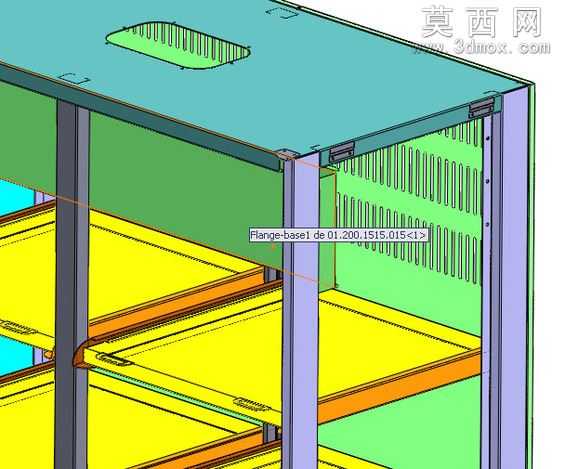

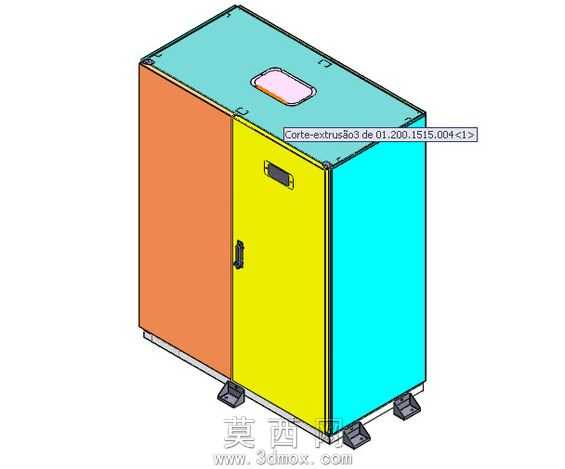

本作品为双开门工业电池存储柜体的三维建模设计，整体采用规整的长方体立式布局，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循钣金柜体的加工工艺逻辑，对每一处板材的折弯余量、拼接公差都做了精准设定，保证模型可直接对接生产下料环节。外观上采用左右对开双门结构，左侧门板为暖橙色饰面，右侧门板为亮黄色饰面，色彩区分清晰，便于现场快速识别柜体功能分区，门板表面做了平整化处理，无多余凸起结构，符合工业存储设备简洁实用的设计原则。右侧门板上部设置嵌入式标识铭牌安装位，下部配置竖向长条形工业柜锁，锁具安装位做了沉台处理，保证锁具安装后与门板表面齐平，避免磕碰损坏；柜体底部设置一体化支撑底座，底座前端配置黑色脚踏式锁止结构，两侧带有外伸式支撑脚，可有效提升柜体放置的稳定性，避免满载时出现侧倾风险。材质设定上，柜体主体采用冷轧钢板材质，表面做静电喷塑处理，对应橙、黄两色的喷塑图层参数做了区分，还原真实工业柜体的哑光磨砂质感；支撑脚、锁具、脚踏部件采用工程塑料与金属结合的材质配置，不同材质的粗糙度、反光度参数都做了对应调整，渲染后可清晰区分不同部件的材质差异。结构设计上，双门采用内置合页连接，门板边缘做折弯扣边处理，既提升门板自身结构强度，又能保证柜门关闭后的密封性，减少灰尘进入柜体内部；柜体内部预留标准化电池存放层架安装位，层架支撑点位做了加强筋设计，可满足多组工业电池的承重存储需求。设计思路围绕工业存储场景的实用性展开，摒弃冗余装饰结构，所有外观造型都服务于功能需求，色彩搭配符合工业现场安全标识规范，整体结构兼顾加工便利性与使用耐用性，可直接用于工业电池存储场景的柜体选型参考，也可作为同类钣金柜体设计的基础模板进行参数调整适配不同尺寸需求。
