机械传动用阶梯式键连接传动轴

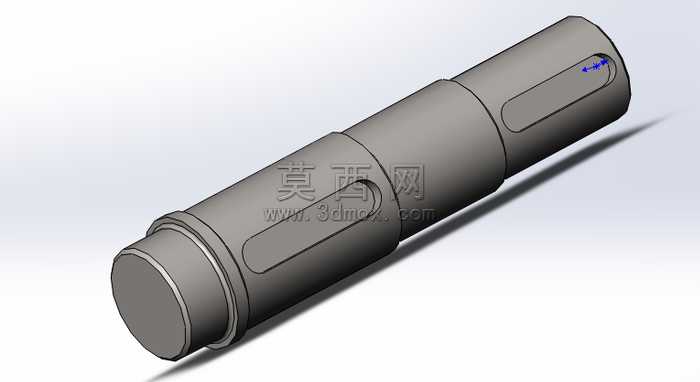

本作品为机械传动系统中使用的阶梯式传动轴三维建模成果，建模过程严格遵循机械设计轴类零件的规范要求，先通过草图绘制确定各轴段的直径、长度尺寸基准，以轴的中心轴线为核心参考，依次拉伸生成不同直径的轴段，形成中间直径大、两端直径依次减小的阶梯结构，该结构既满足轴上零件的轴向定位需求，也便于装配过程中零件的顺利套装，避免装配时刮伤轴面与零件配合面。建模时重点还原了轴身两处对称分布的键槽结构，键槽的尺寸、位置、圆角过渡均按照普通平键连接的标准参数设计，键槽边缘做了规范的圆角处理，消除应力集中隐患，保证轴工作时的疲劳强度；轴段之间的过渡位置也设置了合理的过渡圆角，避免轴径突变处产生应力集中，提升轴的整体承载能力。材质渲染阶段选用了优质中碳钢的金属质感材质，还原了调质处理后轴表面的细腻哑光金属效果，通过光影调整突出各轴段的直径差、键槽的凹陷结构与轴端的细节特征，清晰展现轴的整体轮廓与各部分结构比例。设计思路上，该传动轴主要用于传递旋转运动与扭矩，阶梯结构可分别适配轴承、传动轮、联轴器等不同内径的配套零件，两端的轴头用于安装支撑轴承或外接动力输入、输出部件，键槽用于安装平键，实现轴与轴上零件的周向固定，保证扭矩传递过程中零件与轴不发生相对转动；建模过程中对轴的同轴度、各轴段的圆柱度等形位公差做了隐含的设计约束，确保后续生成工程图时可直接标注对应公差要求，满足实际加工与装配的精度需求。整体模型结构完整，细节还原度高，无多余几何特征，各部分结构均符合轴类零件的设计逻辑，可直接用于机械传动系统的装配模拟、运动仿真以及后续的工程图导出、加工参考使用。
