带安装底座的铰接支撑座结构设计

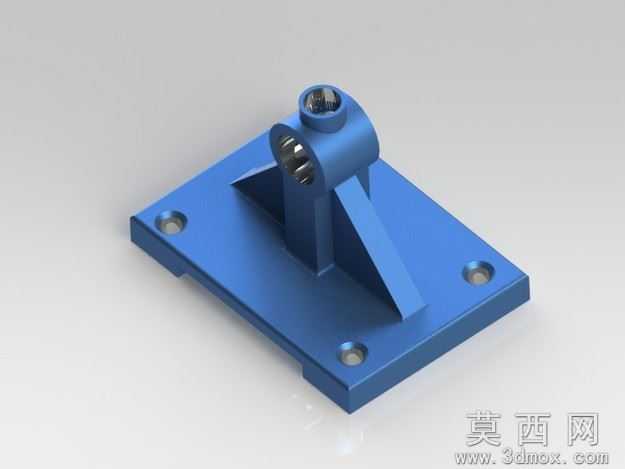

本作品为一款带方形安装底座的铰接支撑座三维建模作品，整体建模过程围绕机械零件的实际装配与功能需求展开，从基础草图绘制开始逐步完成全结构搭建。建模初始阶段首先绘制底座的二维轮廓，精准定位四个沉头安装孔的中心位置，确保孔位间距符合通用安装标准，底座底部设计有定位凹槽结构，可在装配时实现快速对位，避免安装错位。底座上方的支撑部分采用三角加强筋结构连接竖向支撑臂与底座平面，筋板的厚度与过渡圆角经过反复调整，既保证结构的整体刚性，又避免应力集中问题，筋板与底座、支撑臂的衔接处做了平滑过渡处理，还原实际机加工零件的工艺特征。竖向支撑臂顶端设计有同轴铰接孔结构，孔的内壁做了等直径约束，顶端还延伸出小直径的同轴凸台结构，可适配铰接销轴的限位装配需求，铰接孔的贯通方向与底座安装面保持垂直，保证铰接转动时的同轴度精度。材质渲染阶段，主体结构采用棕褐色金属烤漆材质，模拟铸铁零件的表面质感，底座上表面与沉头孔的贴合面做了亮面金属处理，还原机械加工后的光洁表面效果，渲染时调整了环境光与反射参数，让零件的棱角、过渡面的光影层次清晰，突出各部分的结构边界。整体设计思路围绕支撑铰接的核心功能展开，每一处结构都对应实际使用需求：沉头孔用于内六角螺栓的沉装，避免螺栓头突出影响装配；三角筋板用于承受竖向与横向的载荷，提升支撑稳定性；顶端铰接孔用于连接转动构件，实现部件间的铰接转动功能；底部定位凹槽用于安装时的快速定位，降低装配调试难度。建模过程中对各部分的尺寸比例做了协调，保证整体结构紧凑合理，没有冗余的设计部分，各特征的建模顺序遵循机械加工的工艺逻辑，从毛坯底座到孔位加工、筋板焊接、铰接孔镗削的工艺顺序对应建模的特征树顺序，让模型不仅具备外观展示效果，也能为后续的工程图导出、装配模拟提供准确的三维数据支撑。
