外螺纹精度检测用千分尺螺纹量规结构

　　在机械加工的螺纹工序终检环节，外螺纹的中径、螺距累积误差、牙型角偏差是直接决定螺纹副装配可靠性的核心参数，普通外径千分尺只能测量螺纹大径尺寸，无法触及螺纹牙型的啮合工作面，这时候千分尺结构的螺纹量规就成了车间计量站、生产线终检工位的核心接触式检具。这套结构的设计核心是把传统螺纹环规的通止定性判断，和千分尺的定量测微能力结合起来，既保留了接触式测量的稳定性，又能直接读出螺纹参数的实际偏差值，不用像三针测量法那样搭配多组量针、做复杂的三角函数换算，一线检验员拿起来就能直接读数，检测效率比传统三针测量提升至少三倍。

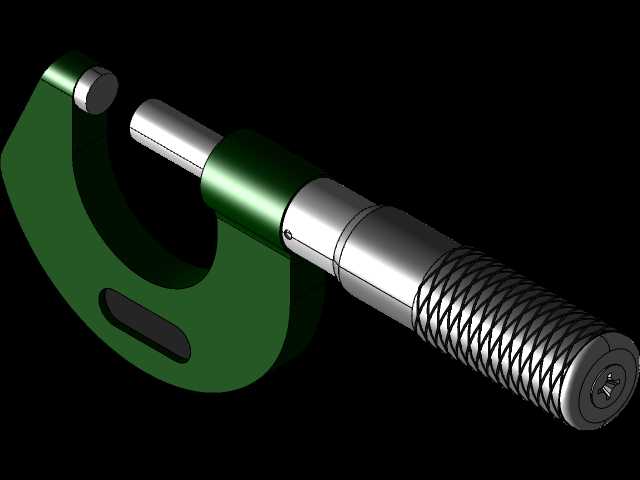

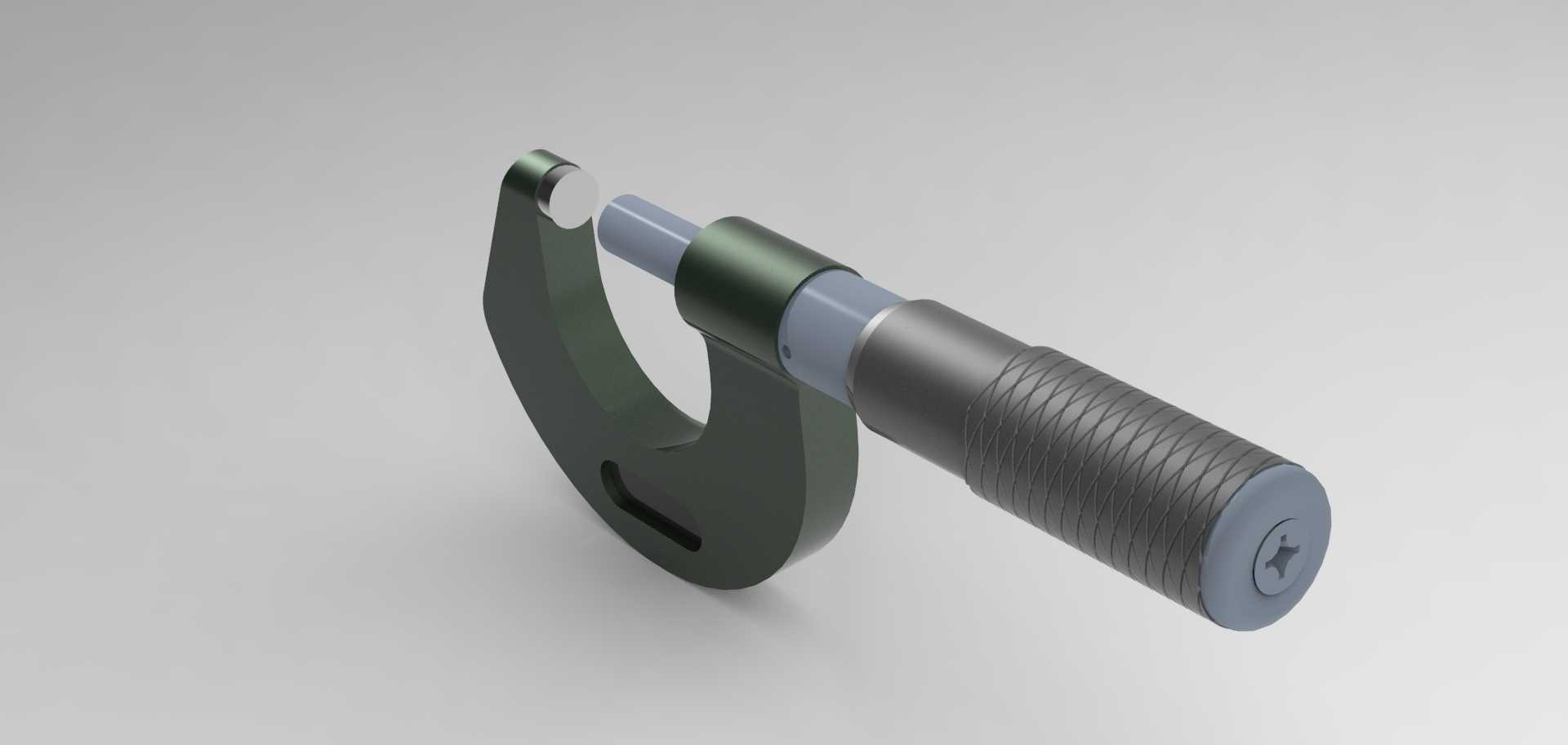

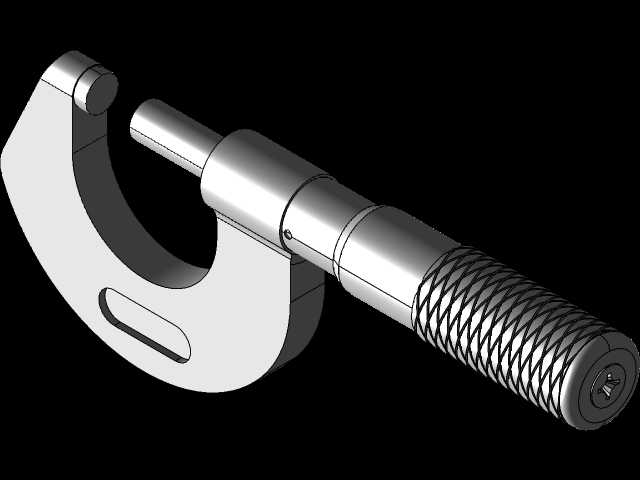

　　从结构布局来看，整个量规沿用了外径千分尺的C型弓形架主体，弓形架的开口跨度是根据可测螺纹的最大公称直径设定的，架体采用高碳钢整体锻造成型后做去应力退火处理，避免长期使用出现架体形变导致测量基准偏移，架体的测砧端没有采用普通千分尺的平面测头，而是替换成了和被测螺纹牙型匹配的V型牙型测头，测头的牙型角严格按照公制螺纹60度、英制螺纹55度的标准修磨，测头工作面做了硬质合金喷焊处理，硬度达到HRC62以上，长期和螺纹牙面接触摩擦也不会出现磨损塌角，保证测量基准的精度寿命。

　　和测砧对应的测微螺杆端，没有沿用普通千分尺的圆柱形测量面，而是搭配了可更换的锥形测头，测头的锥角和对应规格螺纹的牙型角完全匹配，测微螺杆的螺距采用0.5mm的精密传动副，配合固定套管上的毫米刻度、微分筒上的圆周刻度，能实现0.01mm的读数精度，完全满足普通螺纹中径测量的公差要求。测微螺杆的进给导轨做了淬硬研磨处理，螺杆和螺母副之间预留了微米级的配合间隙，同时搭配了棘轮测力装置，每次测量时棘轮打滑的扭矩统一设定在5-8N，避免不同检验员手劲大小不一样，导致测头压入螺纹牙型的深度不同带来的测量误差，这一点在批量零件的快速检测中尤为重要，能把不同人员操作带来的人为误差控制在微米级范围内。

　　在实际车间应用场景里，这类螺纹千分尺量规主要用在车床加工外螺纹后的工序间抽检、热处理后螺纹变形量复检、外协入厂零件的螺纹参数验收环节，和螺纹环规配合使用：环规用来快速判断螺纹是否在通止公差范围内，螺纹千分尺则用来对不合格品做定量检测，直接读出中径的实际偏差值，给机床操作人员调整螺纹切削参数、刀具补偿值提供明确的数据参考，不用工人反复试切、反复用环规摸索调整。设计的时候特意在弓形架的握持位置做了防滑滚花处理，架体表面做了哑光发黑处理，避免车间强光照射下反光影响刻度读数，同时整个架体的重量控制在300g以内，检验员长时间手持检测也不会出现手部疲劳，适合生产线旁的连续批量检测作业。

　　关于安装和使用边界，这套量规不需要额外的安装固定，属于手持便携式检具，存放时需要放在专用的木质包装盒内，测头和测微螺杆的工作面要涂防锈油，避免车间潮湿环境导致工作面锈蚀；使用前需要用对应规格的螺纹标准样块做零位校准，校准的时候要把测头和样块的牙型面擦拭干净，不能有切屑、油污残留，否则会带来零位偏差。可测量的螺纹规格范围根据弓形架开口和测微螺杆行程决定，常规款覆盖公制螺纹M6到M30的公称直径范围，更换不同牙型角的测头之后，也可以用来测量梯形螺纹、管螺纹的中径参数，不需要额外购置多台专用检具，能有效降低车间计量器具的采购成本。

　　从结构设计的细节来看，测头和测砧、测微螺杆的连接采用了快换式的锥柄结构，更换不同规格测头的时候不需要借助额外工具，直接拔插就能完成更换，锥柄的配合面做了精密研磨，更换测头之后的重复定位精度控制在0.002mm以内，不会因为测头更换带来额外的测量误差。测微螺杆的锁紧装置采用了径向顶丝结构，需要锁定测量数值的时候，轻轻转动锁紧旋钮就能把螺杆固定住，方便检验员把量规从零件上取下来之后再仔细读数，避免在零件上读数的时候视线角度不对带来的视差。整个结构没有复杂的电子元件，完全靠机械结构实现测量功能，抗车间油污、铁屑、振动的能力远强于数显类螺纹测量设备，在机加工车间的恶劣环境下使用寿命能达到十年以上，只要定期校准测头磨损量、更换磨损的测头就能持续保持测量精度，是机械加工螺纹检测环节性价比极高的经典计量器具结构。
