四轴几何误差自动检测装置结构设计

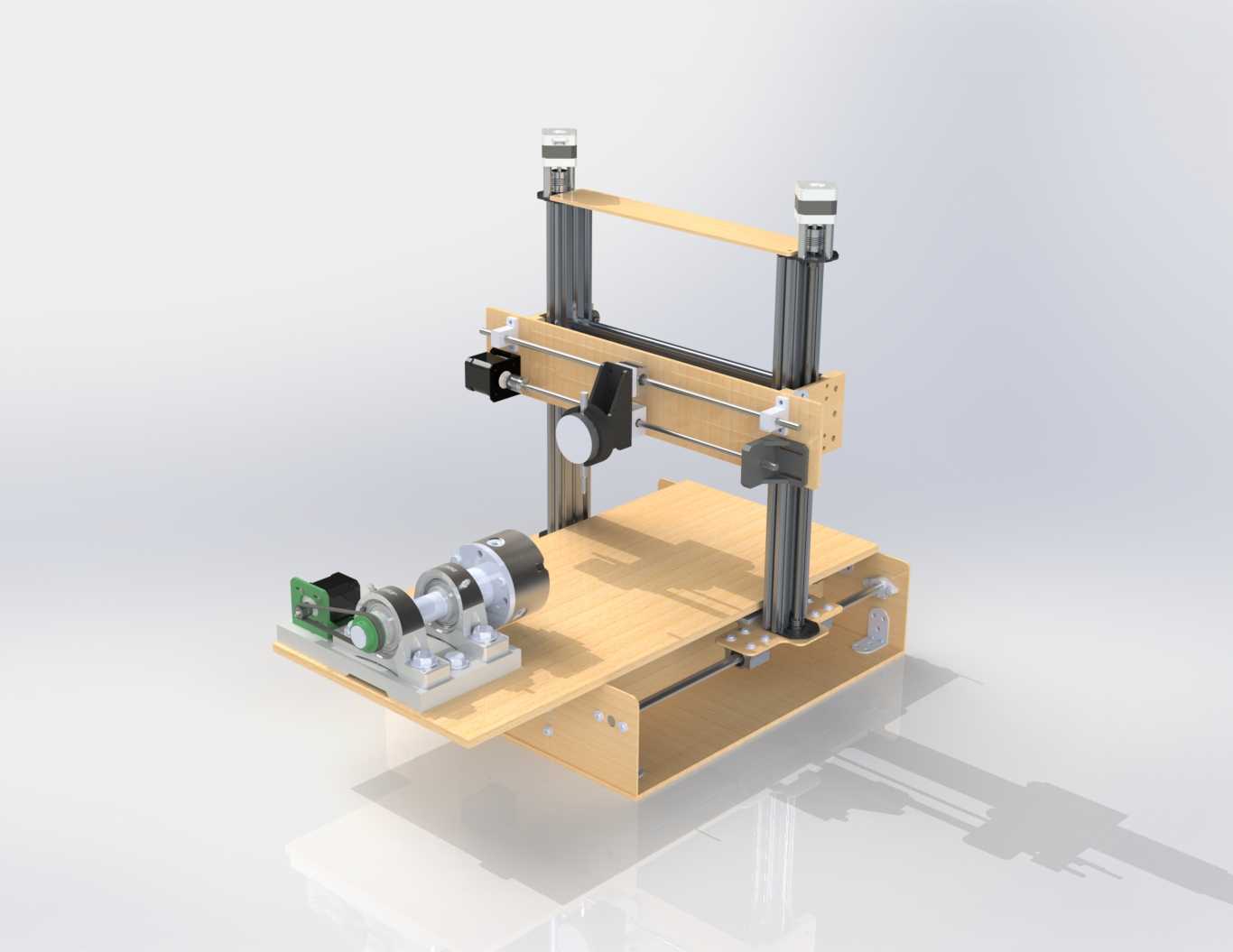

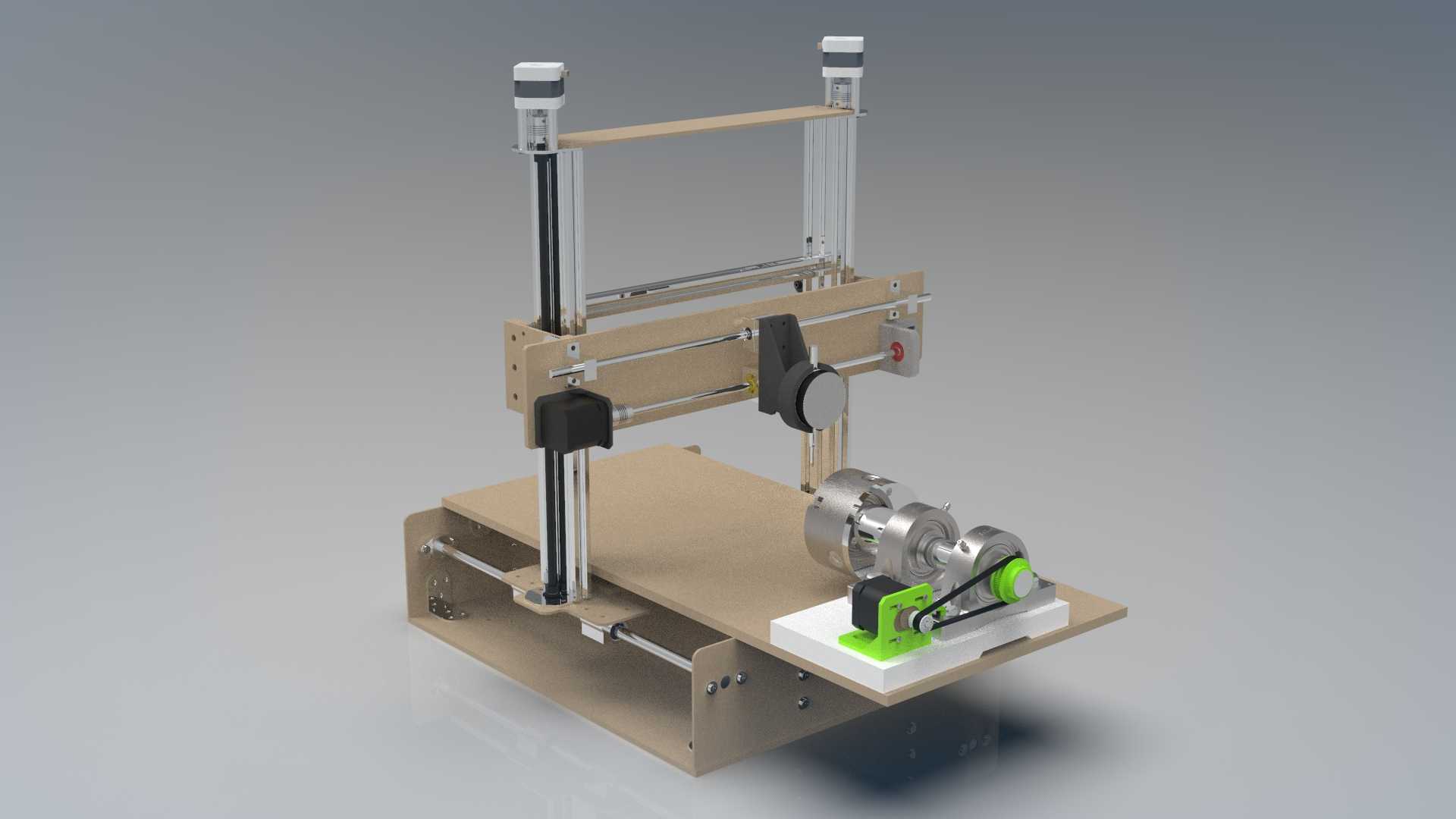

　　在精密机械加工、零部件质检环节，形位公差的检测效率与精度直接决定产线流转节奏与成品交付质量，传统接触式单参数量具往往需要多次装夹、反复校准才能完成平面度、圆柱度、直线度、圆度四类核心几何误差的检测，不仅耗时久，多次装夹带来的定位误差还会直接影响最终检测结果的可信度，这款四轴自动几何误差测量装置的设计，正是瞄准中小批量精密零件检测场景下的效率痛点，在有限的安装空间内整合多参数检测能力，减少人工干预环节。从结构布局来看，装置采用铝型材搭建的框架式主体作为承载基础，底部为整块平整安装底板，所有运动模组、检测执行组件、装夹工位都集成在底板之上，整体安装边界控制在常规质检工位的桌面承载范围内，不需要额外做地基固定，适配车间质检台、

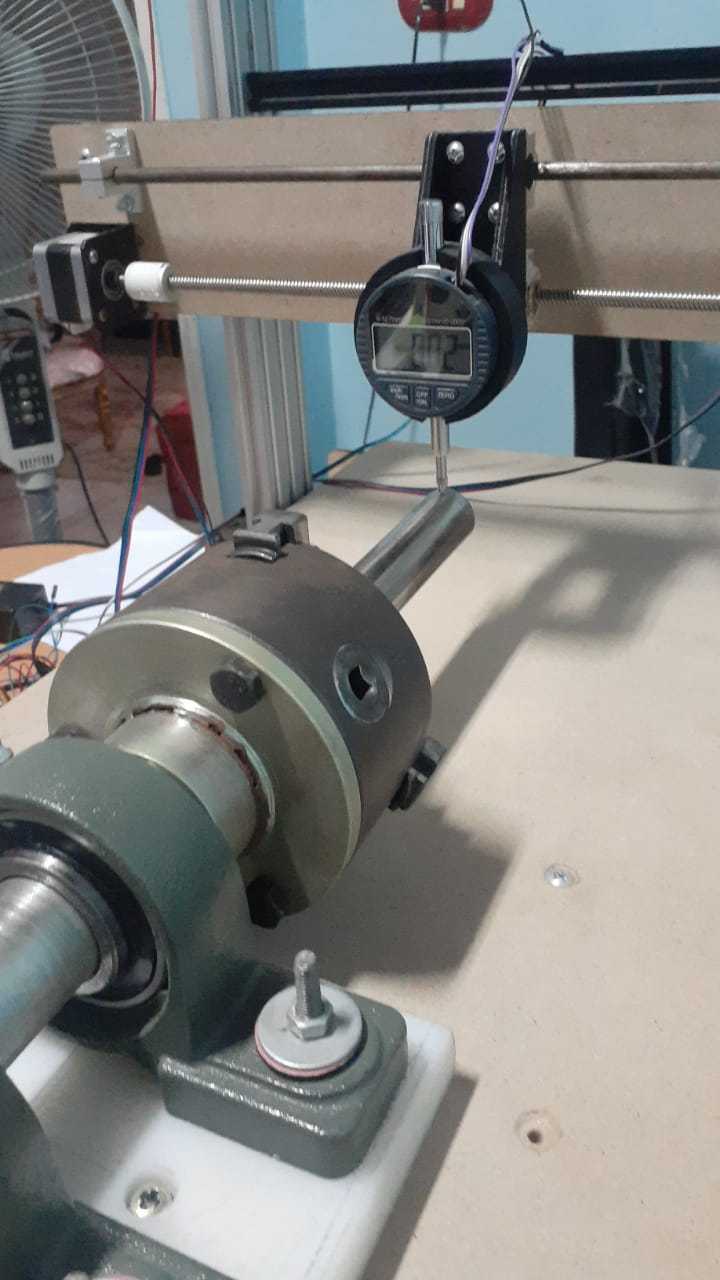

　　实验室检测台的常规台面尺寸，搬运与工位调整都比较灵活。Z向采用双立柱直线导轨搭配同步带传动的升降结构，双立柱对称布置在底板后侧，保证横梁升降过程的平行度，避免单侧受力带来的偏载卡顿，横梁上搭载X向运动滑台，可沿横梁长度方向做水平往复运动，滑台上安装检测头安装座，可根据检测需求适配接触式测头或者非接触式检测组件，实现不同检测距离、不同精度要求下的检测作业。底板前侧为工件装夹工位，配置四轴回转装夹结构，可带动被测工件做连续回转运动，配合X、Z两轴的直线运动，可覆盖工件外圆、端面、轴向母线等所有待检测面的检测路径，不需要人工翻转工件就能完成全部参数的采集。整套运动结构的驱动采用小型步进组件搭配开源控制板卡，

　　控制逻辑可根据不同工件的检测需求做自定义编程，检测路径可提前预设，装夹完成后一键启动即可完成全流程检测，检测数据可直接传输至终端做误差分析，省去人工读数、记录、计算的环节。设计过程中重点考虑了运动过程的稳定性，双立柱的导轨安装面做了统一的平面度校准，保证Z向运动的直线度误差控制在检测允许范围内，X向滑台的传动采用消隙结构，避免反向间隙带来的检测路径偏差，回转装夹工位的主轴做了径向跳动约束，保证工件回转过程中不会出现额外的窜动影响圆度、圆柱度的检测结果。装置的走线全部沿铝型材槽道内置布置，避免外露线缆干涉运动部件，底部底板预留了多个安装孔位，可根据后续升级需求加装额外的检测组件或者自动上下料机构，拓展性较强。在实际应用中，

　　这款装置可覆盖轴类、盘类、小型板类零件的形位公差检测，适配机加工车间的工序间抽检、成品入库全检等不同场景，相比传统的单参数量具，单工件检测时间可缩短六成以上，同时避免人工操作带来的读数误差、装夹误差，检测结果的一致性更有保障。结构设计上没有采用复杂的定制铸造件，全部采用标准铝型材、标准导轨、标准传动件搭建，后期维护更换配件的成本较低，普通的机修人员即可完成日常维护与配件更换，不需要厂家上门做专业调试，适配中小加工企业的设备运维能力。装夹工位采用可调式卡装结构，可适配一定尺寸范围内的不同直径、不同长度的工件，不需要频繁更换专用夹具，换型调整的时间较短，适配多品种小批量的生产检测需求。
