机械实训用游标卡尺精密测绘结构

项目分类:量具 发布时间:2023-09-05 ID:709893
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构
  • 机械实训用游标卡尺精密测绘结构

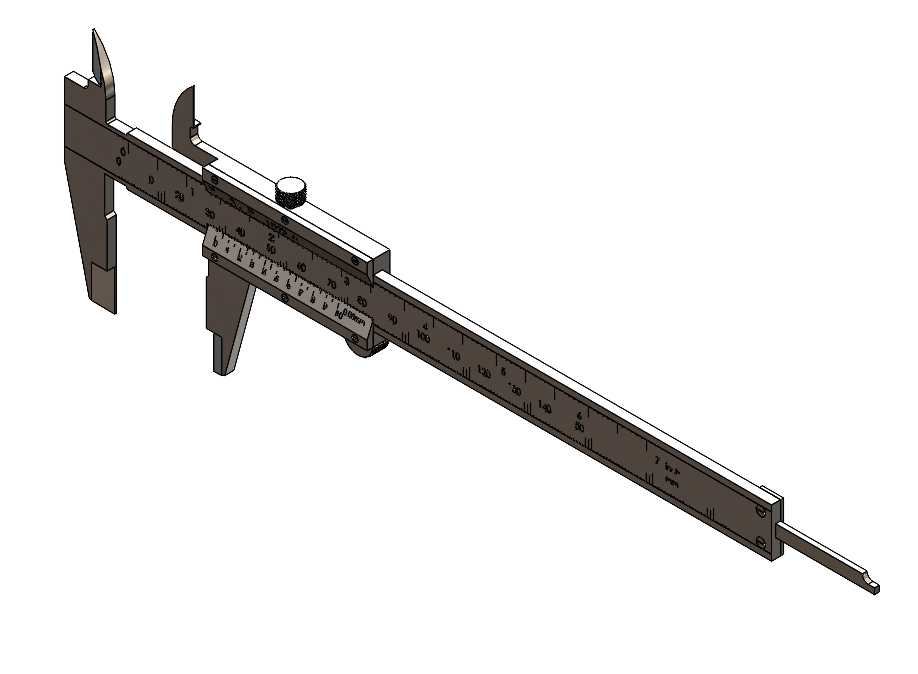

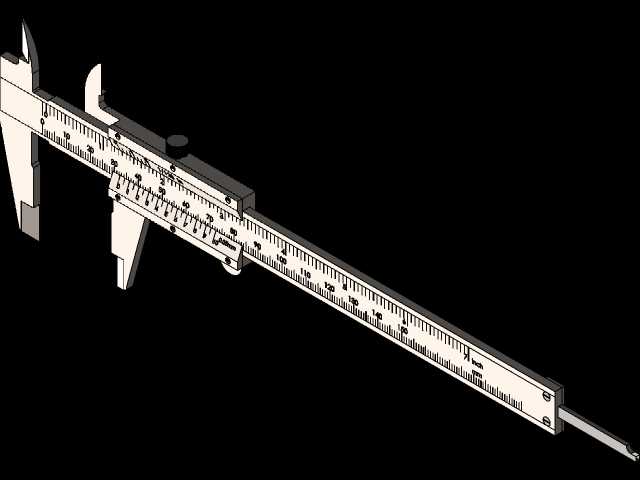

  游标卡尺属于机加工现场最常接触的通用长度量具,这套三维结构完整还原了实训教学场景下使用的机械式游标卡尺全部装配关系,没有省略任何参与滑动、读数、限位的细小零件。从实际使用场景来看,这类量具广泛出现在普通车床、铣床、磨床的工序首检环节,实训车间里学员练习轴类外径、台阶长度、内孔孔径、沟槽深度测量时,最先接触的就是这种带内外测量爪与深度测杆的经典结构;五金加工工位的操作工在抽检毛坯余量、确认倒角宽度、核对卡槽间距时,也会随手取用卡尺完成快速读数,不需要像千分表那样搭建表座,也不像三坐标测量仪需要固定检测室环境,对现场临时测量的适配性很强。

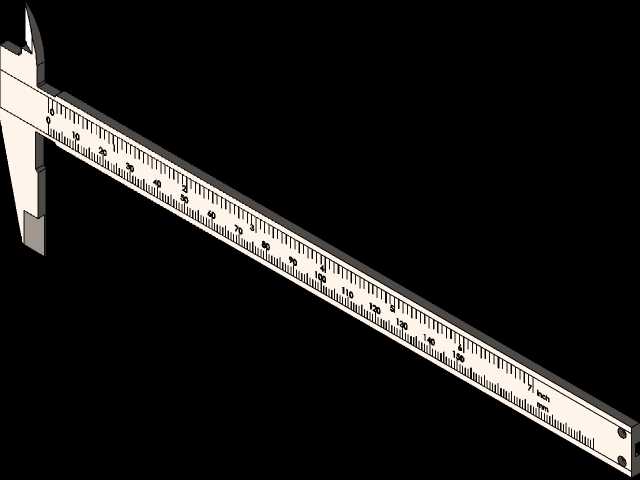

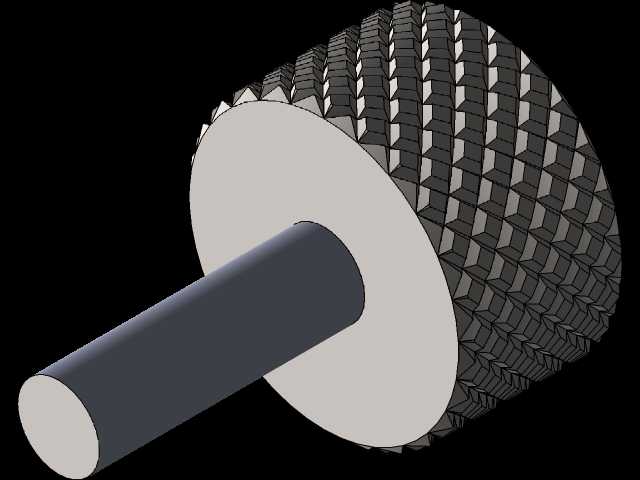

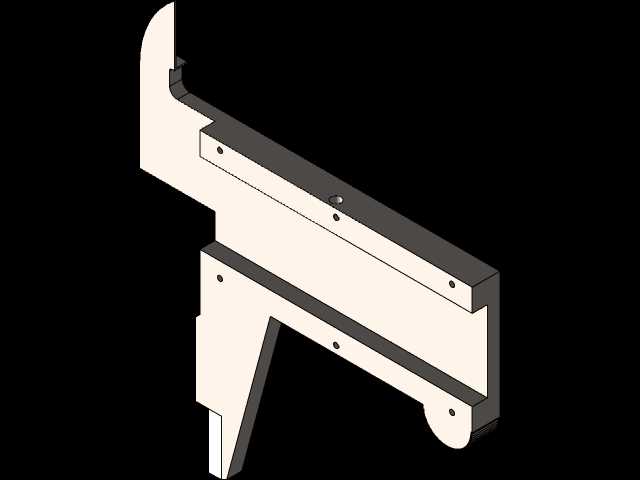

  从结构设计思路拆解,整把卡尺的核心基准是长条形主尺身,主尺本体上加工出整条平直导向导轨,滑动副的配合间隙直接决定测量重复性误差,建模时主尺导轨的两个侧导向面与上基准面需要保证平行度,游标滑座卡在导轨上往复滑动,不能出现卡滞也不能有明显旷量,这和实际量具生产中刮研配滑座的工艺逻辑完全对应。滑座上方集成的锁紧旋钮结构,是现场测量时锁定读数的关键:测爪贴紧工件后拧动旋钮,顶紧块压在主尺背面,滑座位置被固定,操作人员可以把卡尺从工件上取下来再平视读数,避免手持贴紧时视线歪斜带来的视差。

  测量功能的分区在外形上区分得非常明确:卡尺下端伸出的一对长外测量爪,两个相对的测量面经过淬硬磨削,用来夹持工件外圆、外形厚度、零件总长度;上端的一对短小内测量爪,刀口朝外,伸入内孔或者内槽之后张开贴紧孔壁,用来读取内径尺寸;从滑座尾部沿主尺中空腔伸出的细长深度测杆,会随着滑座移动同步伸出,抵到台阶孔底面或者沟槽底部时,主尺端面贴住工件基准面,就能直接测出孔深、槽深、台阶高度,一把量具覆盖四类常见长度测量需求,这也是游标卡尺能成为车间标配量具的核心原因。

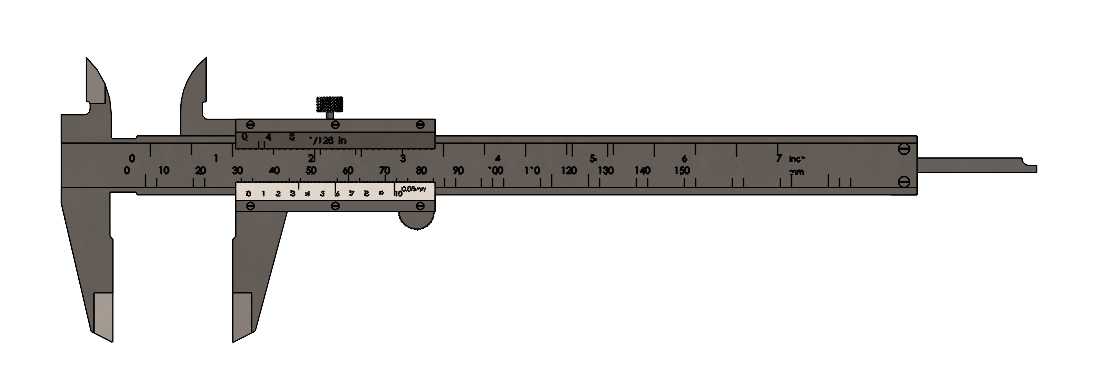

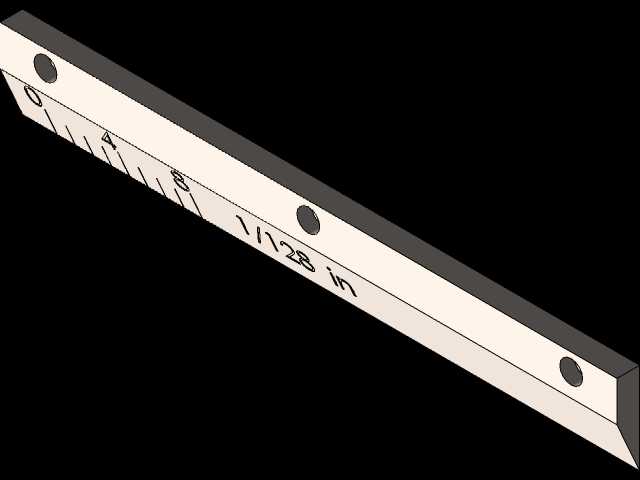

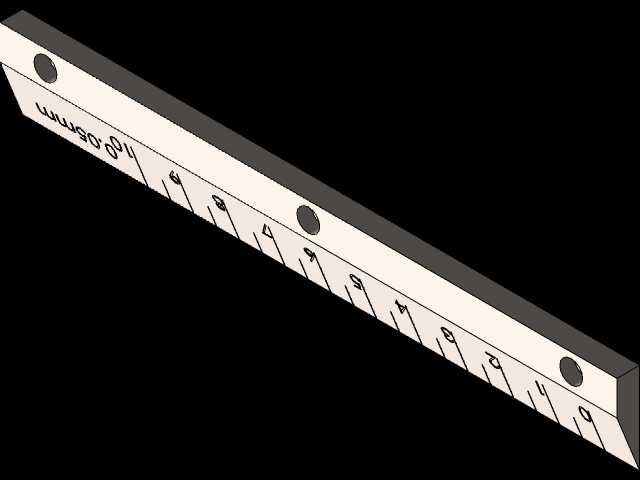

  建模过程中对安装边界和外形尺寸的还原贴合真实量具规格:常规0-150mm量程的实训卡尺,主尺总长度略大于最大量程加上两端测爪的安装余量,整体细长形态不会占用工具箱过多空间;外测量爪的张开极限对应150mm测量上限,内测量爪的最小伸入孔径要避开爪部自身厚度,深度测杆的伸出行程和主尺量程匹配,滑座在全行程滑动时,深度杆不会从主尺尾端完全脱出。主尺正面的刻度线与游标滑座上的游标刻度按照十格或者五十格分度的比例排布,对应0.1mm、0.02mm的分度值,建模时刻度的间距、数字标注位置都和实物对齐,用来做测量原理演示时,可以直观展示主尺读数加游标对齐刻度的读数逻辑。

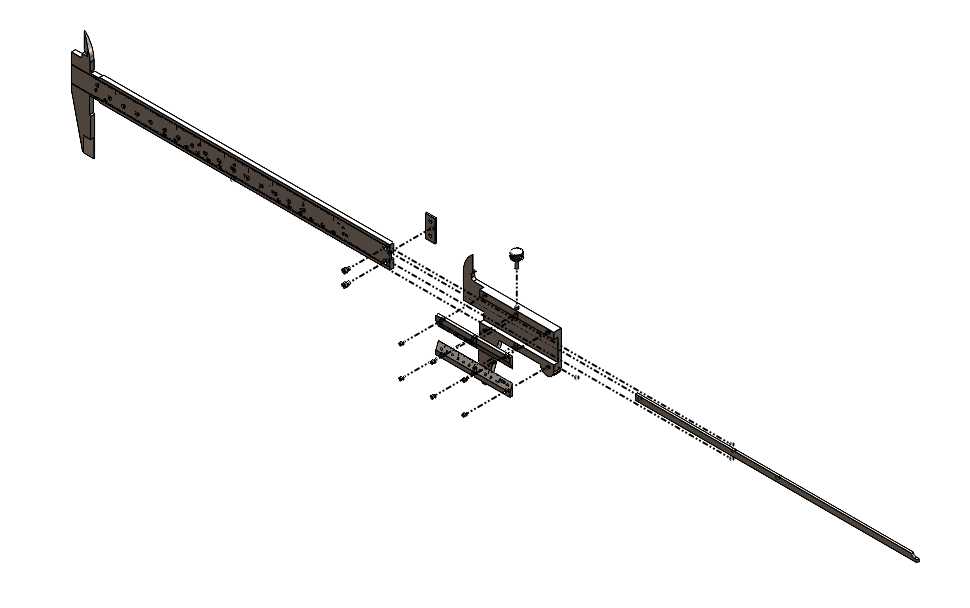

  针对教学实训的使用需求,这套结构把所有装配逻辑都做了显性化处理:主尺和滑座的导轨配合面、锁紧旋钮的螺纹顶紧结构、深度测杆和滑座的连接固定方式、测爪和尺身的一体化成型轮廓都没有做简化合并,学员在软件里剖切、拖动爆炸视图的时候,可以清晰看到每个零件怎么组装、滑动时哪些面发生相对运动、锁紧时力怎么传递到尺身。和数显卡尺不同,纯机械游标卡尺不需要电池,没有电子元器件失效的问题,在车间切削液飞溅、金属粉尘较多的恶劣环境下可靠性更高,日常维护只需要擦拭导向面、少量加注钟表油避免锈蚀,就能长期保持测量精度。这套三维结构既可以作为量具测绘课程的参照样本,也能用来做机加工工位工具配置的场景展示,帮助初学者快速理解手动量具的机械原理与实际操作边界。
