多针集成式电源连接组件结构设计

　　在工业电气柜布线、机床电控回路搭建、自动化设备动力传输场景中，多回路电源的并行接驳一直是影响布线效率与连接可靠性的核心环节，本次呈现的多针电源连接组件，正是针对3至16路并行电源传输需求开发的集成式连接结构，可替代传统单路接线端子零散排布的方案，大幅压缩电控单元内部的接线占用空间。从实际应用场景来看，这类连接器常被部署在CA6140等普通车床的电控仓内部，负责连接操作面板按钮回路、主轴电机供电支路、冷却泵控制回路、照明回路等多组低压动力与信号线路，也可适配小型自动化生产线的分线盒内部，实现主控柜到现场执行端的快速插拔对接，避免单根导线逐一压接接线的繁琐工序，设备检修时可直接拔下整组连接器完成模块拆卸，无需逐线标记拆线，大幅缩短设备停机维护的时间。

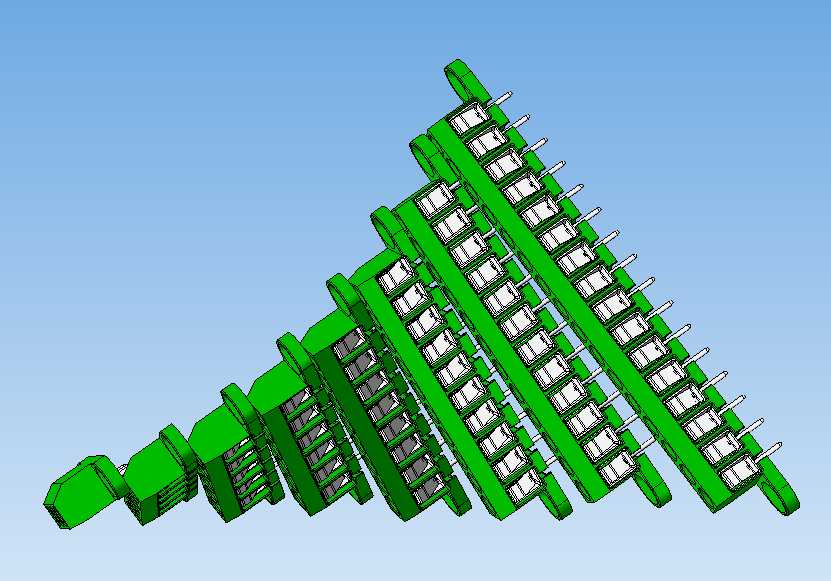

　　从功能特性层面看，该连接组件采用模块化堆叠设计思路，单组基座可根据实际回路数量灵活拼接3针到16针的不同规格，每一个针位对应独立的导电插芯与绝缘隔腔，相邻针位之间设置凸起的绝缘挡墙，避免多针密集排布时出现电弧爬电风险，插芯接触端采用冠簧式接触结构，插合后接触电阻可控制在毫欧级，大电流通过时不会出现局部过热问题，适配常规工业场景下交流220V、380V的动力传输需求。外壳部分采用玻纤增强尼龙材质注塑成型，具备良好的绝缘性能与抗冲击韧性，可适应车间内油污、切削液飞溅的工作环境，长期使用不会出现材质脆化、绝缘性能下降的问题。

　　设计过程中优先考虑了现场安装的便捷性，连接器整体采用长条形排布结构，安装时可通过基座两端的固定孔直接用螺丝锁定在电控板或安装梁上，安装孔位预留了0.5mm的调节余量，可抵消安装板加工时的孔位误差，避免出现安装孔对不齐无法固定的问题。插合端设置了防呆导向槽，正反方向无法插入，可杜绝现场接线时插反导致的回路短路问题，每一个针位旁预留了标识刻印位置，可直接刻印回路编号，方便后期运维时快速识别对应线路。外形尺寸上，单针模块的宽度为10mm，16针满配状态下整体长度不超过180mm，基座高度为35mm，插合后整体厚度为42mm，安装时仅需在安装面预留200mm*50mm的平面空间即可完成固定，接线端采用螺丝压接结构，适配0.5-2.5平方毫米的多股铜芯导线，导线插入后拧紧压接螺丝即可完成固定，无需额外压接冷压端子，降低现场接线的物料成本与操作难度。

　　从结构可靠性角度出发，设计时在插合面周边设置了一圈密封凸台，插合后可与对接端的凹槽配合形成简易密封结构，可阻挡车间内的金属粉尘、切削液雾进入插芯接触区域，避免接触件氧化或短路问题。连接器的插拔力经过反复调校，单针插拔力控制在3-5N之间，16针满配状态下整体插拔力不超过80N，单人即可徒手完成插拔操作，同时插合后具备足够的保持力，设备运行产生的振动不会导致连接器松脱。基座拼接处设置了燕尾式卡扣结构，多模块拼接时可直接卡合锁定，无需额外使用胶水或螺丝固定，拼接后整体结构强度满足工业使用要求，不会因为拉扯导线出现模块散开的问题。针对不同的使用场景，该连接器还可根据需求调整针位的载流量规格，大电流回路可更换更粗的插芯，小信号回路可采用常规插芯，同一基座内可混合搭配不同规格的插芯，满足同一接驳点同时传输动力与控制信号的需求，无需分别设置动力连接器与信号连接器，进一步压缩安装空间。在实际布线过程中，该连接器的接线端朝向与插合端呈90度垂直布局，导线从侧面接入后不会超出连接器的整体厚度范围，电控仓内布线时可将导线沿安装板平面排布，避免导线弯折过度导致的线芯断裂问题，同时也能让电控仓内部的布线更加整齐美观，减少线路杂乱带来的安全隐患。
