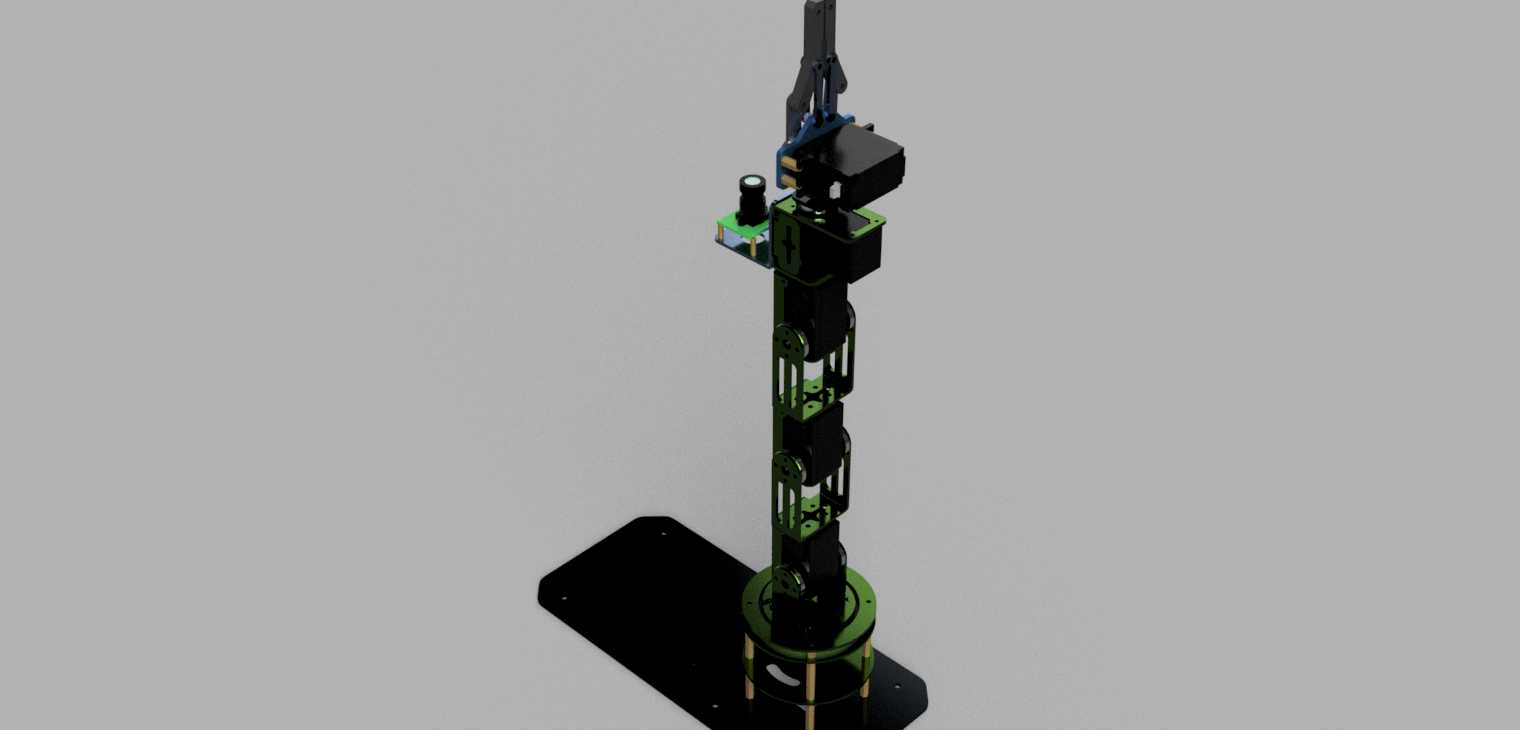

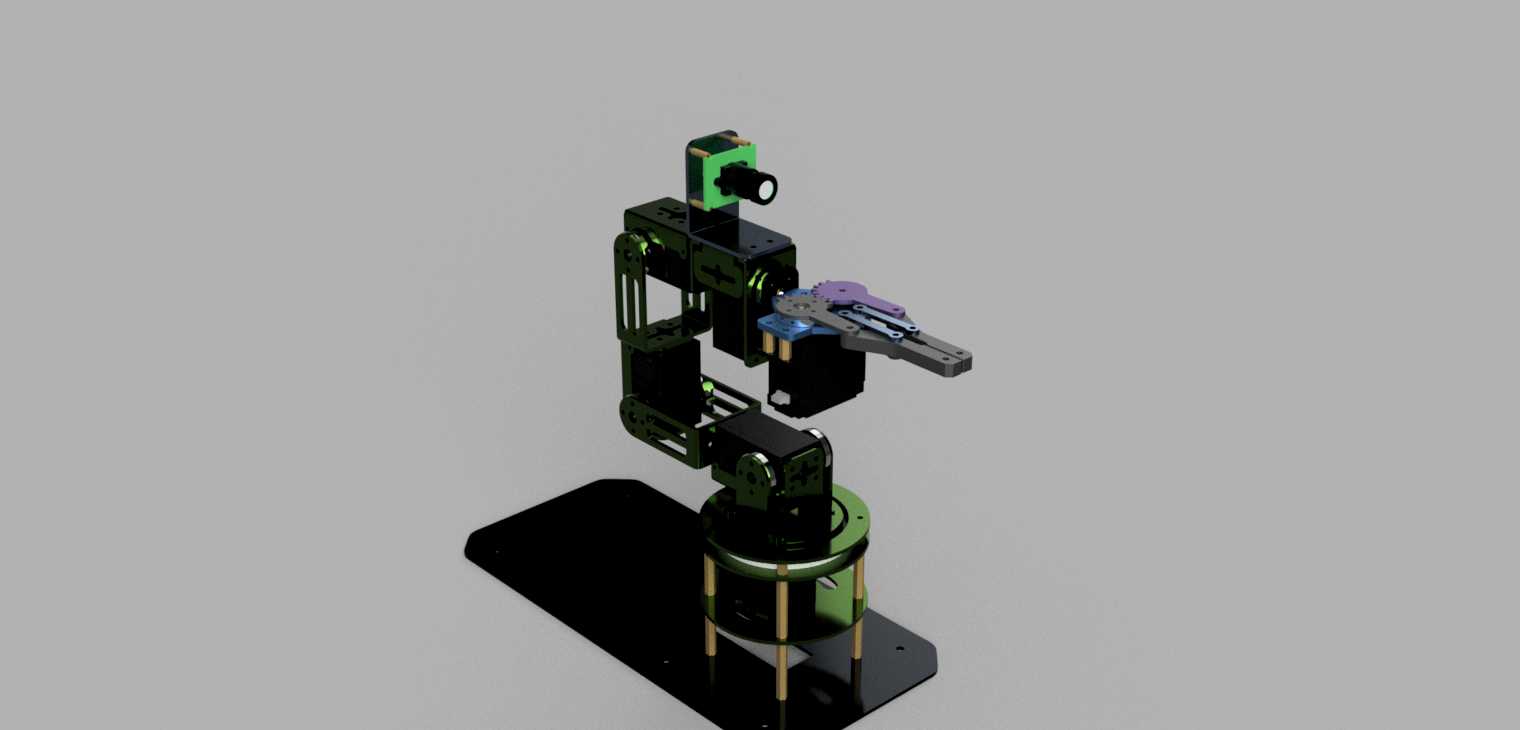

亚博智能Dofbot机械臂Jetson Nano适配版

　　这款适配Jetson Nano平台的多自由度机械臂，是面向机器人教学、嵌入式AI实训场景开发的小型桌面级执行设备，整体结构围绕小型化、易拆装、可二次开发的核心需求设计，底座采用方形板式安装结构，可直接固定在实训台、桌面或移动小车上，安装孔位预留了通用M3螺纹孔间距，无需额外定制转接板即可完成快速部署，整体作业半径覆盖底座上方300mm范围内的空间，末端执行器开合行程适配常见的小型实训工件、教学演示模块，可完成定点抓取、轨迹搬运、视觉识别分拣等典型实训任务。

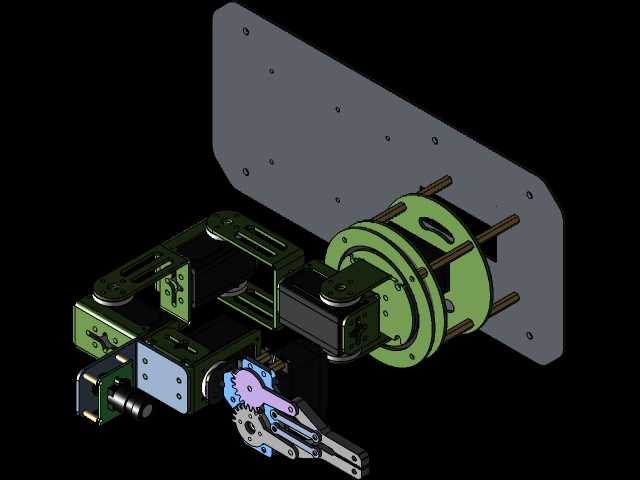

　　从结构设计逻辑来看，该机械臂的关节排布采用串联式多关节构型，从底座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节、腕部回转关节与末端夹爪开合自由度，每个关节的传动结构都做了外露式设计，方便实训过程中拆解观察传动原理，关节处的限位结构做了物理硬限位与软件限位双重设计，避免调试过程中出现关节超程碰撞损坏结构件的问题，所有结构件的连接位置都采用了标准化紧固件，替换维修时无需定制特殊配件，常规五金店即可采购到适配的螺丝、铜柱等连接件。

　　在实际教学应用场景中，该机械臂可配合Jetson Nano的算力支持，完成机器视觉引导抓取、机器人运动学正逆解验证、ROS系统调试等实训内容，结构建模过程中完全匹配实物的装配公差，每个关节的转动范围、连杆长度参数都与实物保持一致，可直接用于运动学仿真验证，学生在建模学习过程中，可以直接对照实物调整模型的装配约束，理解串联机器人的DH参数建立逻辑，避免纯理论学习过程中参数与实物脱节的问题。

　　末端夹爪部分采用了平行夹爪构型，夹指位置预留了拓展安装孔，可根据实训需求更换不同材质的夹指软垫，或者加装小型吸盘、传感器等拓展模块，夹爪的开合传动采用齿轮联动结构，保证两侧夹指的对中精度，抓取小型工件时不会出现偏载滑落的问题。底座内部预留了控制板、舵机驱动板的安装空间，走线槽沿着连杆内部的空腔布置，避免外部走线干扰关节运动，也能在实训拆装过程中保护线材不被拉扯损坏。

　　从安装边界来看，该机械臂底座的安装平面平面度要求不高，普通木质桌面、铝型材实训台表面都可以满足安装要求，作业过程中底座不会出现滑移倾覆的问题，整体重量控制在1.5kg以内，单人即可完成搬运与部署，不需要额外的吊装或固定辅助设备。关节处的舵机安装位采用了快拆结构，更换不同扭矩的舵机时不需要拆解整个臂体，只需要松开舵机摇臂的固定螺丝即可完成替换，方便开展不同负载能力下的性能测试实验。

　　建模过程中对所有的配合间隙都做了工程化处理，比如关节转动副的间隙预留了0.2mm的装配公差，避免3D打印或机加工过程中出现的尺寸误差导致关节卡滞，连杆部分的加强筋结构完全匹配实物的受力需求，大臂、小臂的受力位置都做了加厚处理，在保证整体重量轻便的同时，满足末端额定负载下的结构强度要求，不会出现长时间作业后连杆变形的问题。

　　在实训课程设计中，该模型可作为机械结构设计、机器人运动学、嵌入式控制等多门课程的共用实训载体，学生既可以基于该模型开展结构优化练习，比如更换连杆材质、调整关节传动结构来提升负载能力，也可以基于模型导出的URDF文件开展仿真调试，在虚拟环境中验证路径规划算法、视觉识别抓取逻辑后，再部署到实物硬件上，大幅降低实训过程中的硬件损耗，也能提升调试效率。
