多工位ABB机器人焊接工作站布局设计

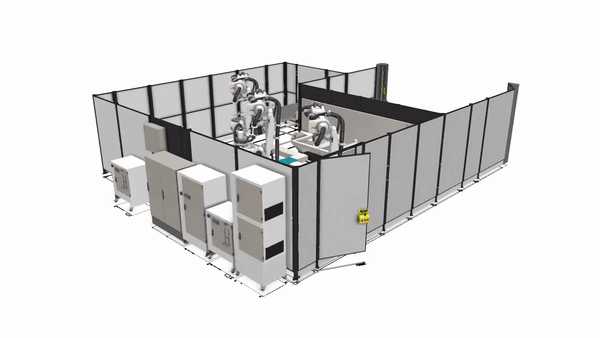

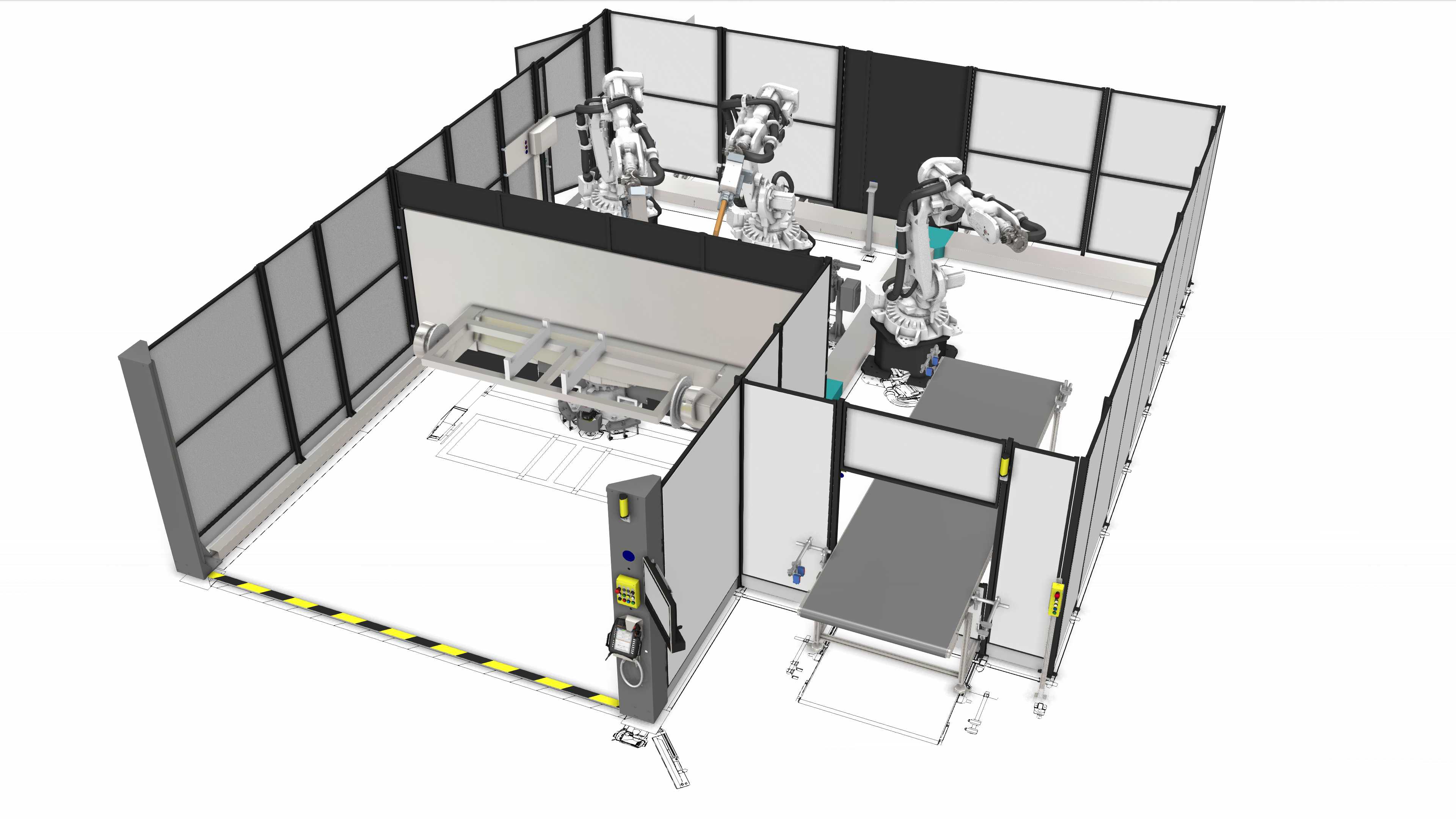

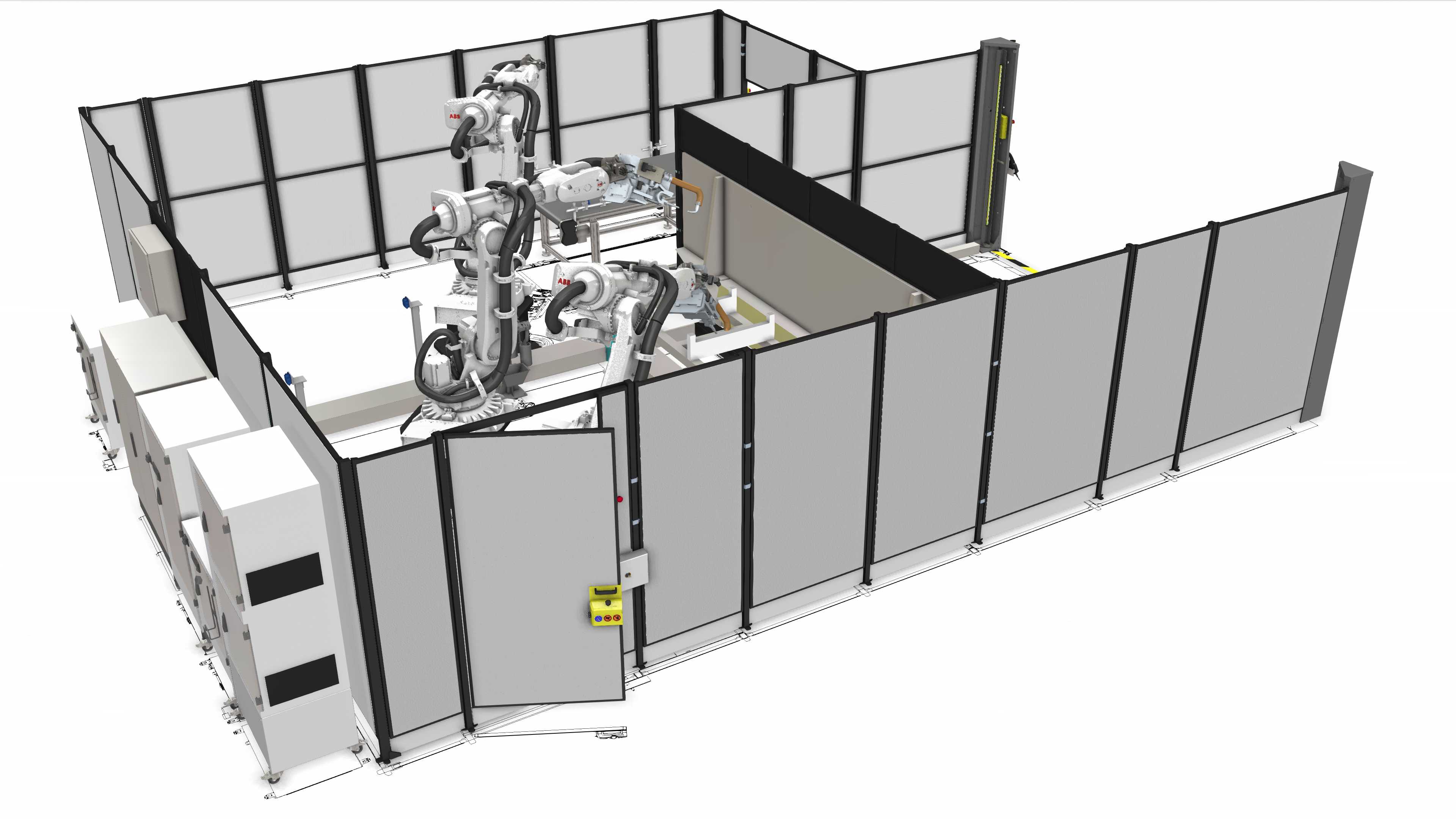

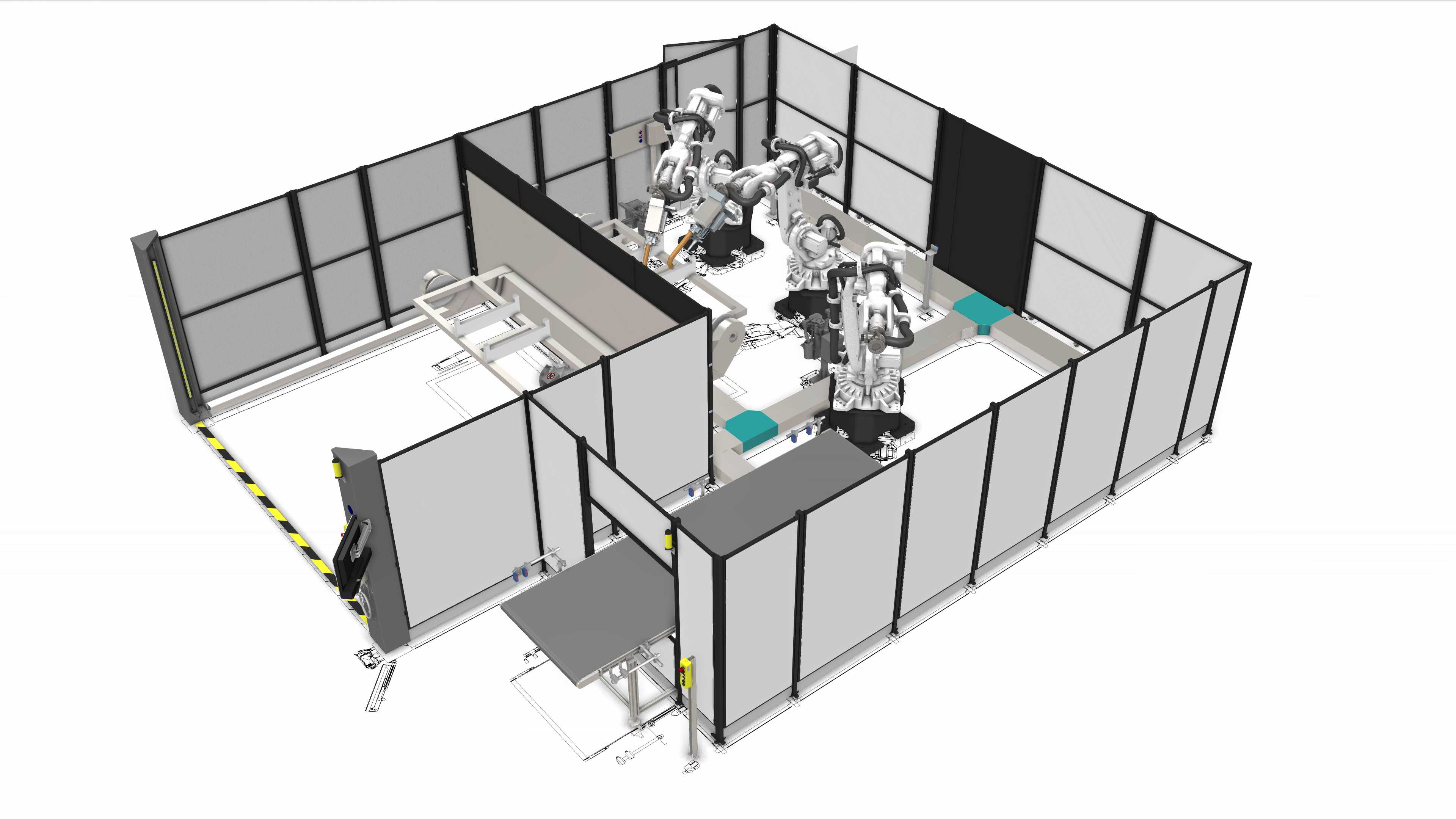

　　这套多机器人协同焊接工作站的三维布局，完全围绕汽车结构件、工程机械钣金件的批量焊接场景搭建，日常生产中可覆盖厚度1.5mm到8mm的低碳钢、低合金钢板的拼接焊、角焊、环缝焊工序，相比单机器人焊接工位，整站的工件流转效率可提升60%以上，同时能规避人工焊接的弧光伤害、烟尘吸入等职业风险。从布局逻辑来看，整站采用外围安全围栏做全封闭防护，围栏高度设置为2.2米，刚好覆盖机器人全臂展运动的最高轨迹点，围栏上预留的安全门配电磁锁，与整站的安全回路硬接线连接，一旦门体被非正常打开，所有机器人会立即触发急停，焊枪的高压供电也会同步切断，完全满足工业现场的安全防护规范。围栏内部共布置四台ABB六轴工业机器人，

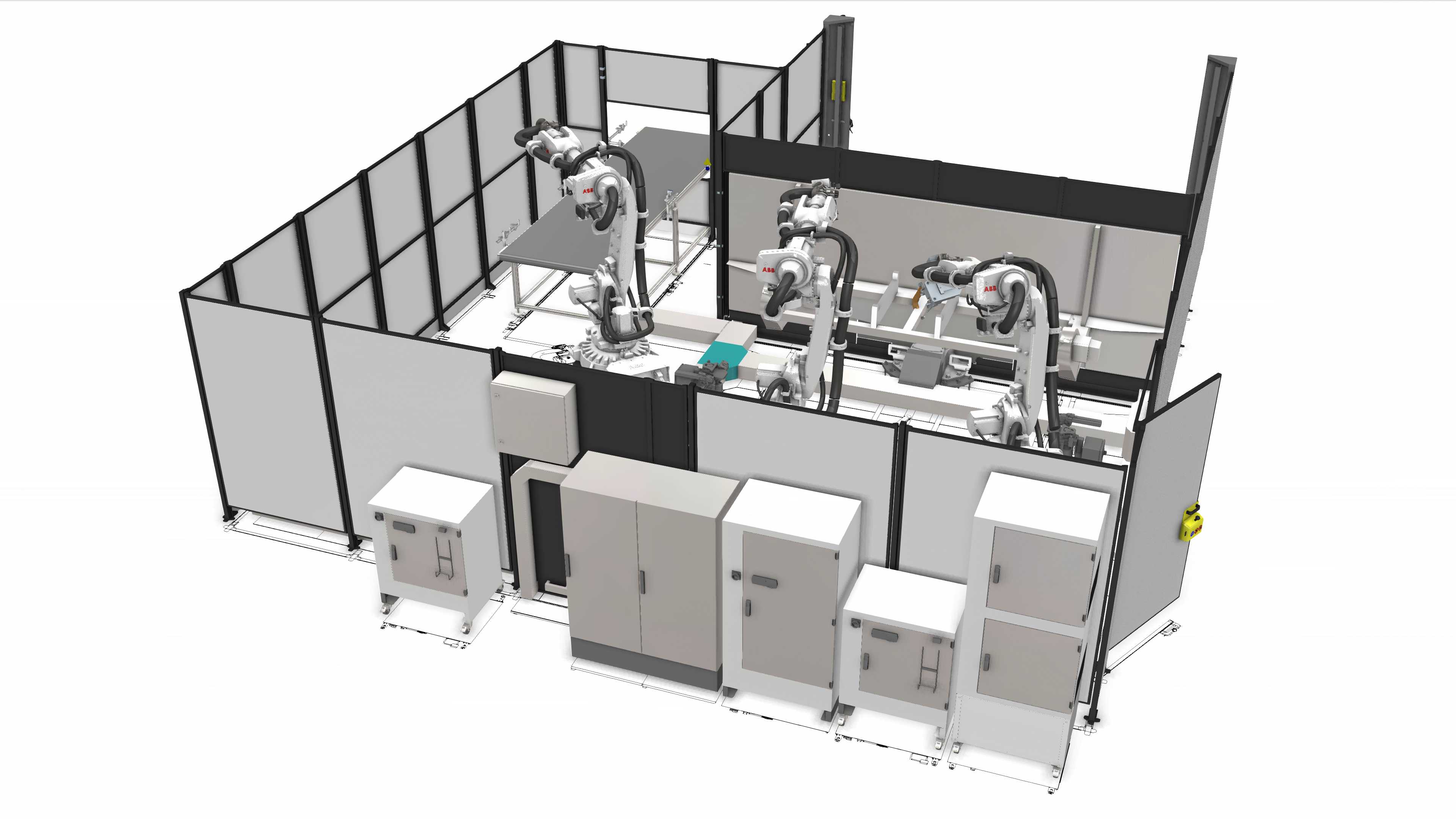

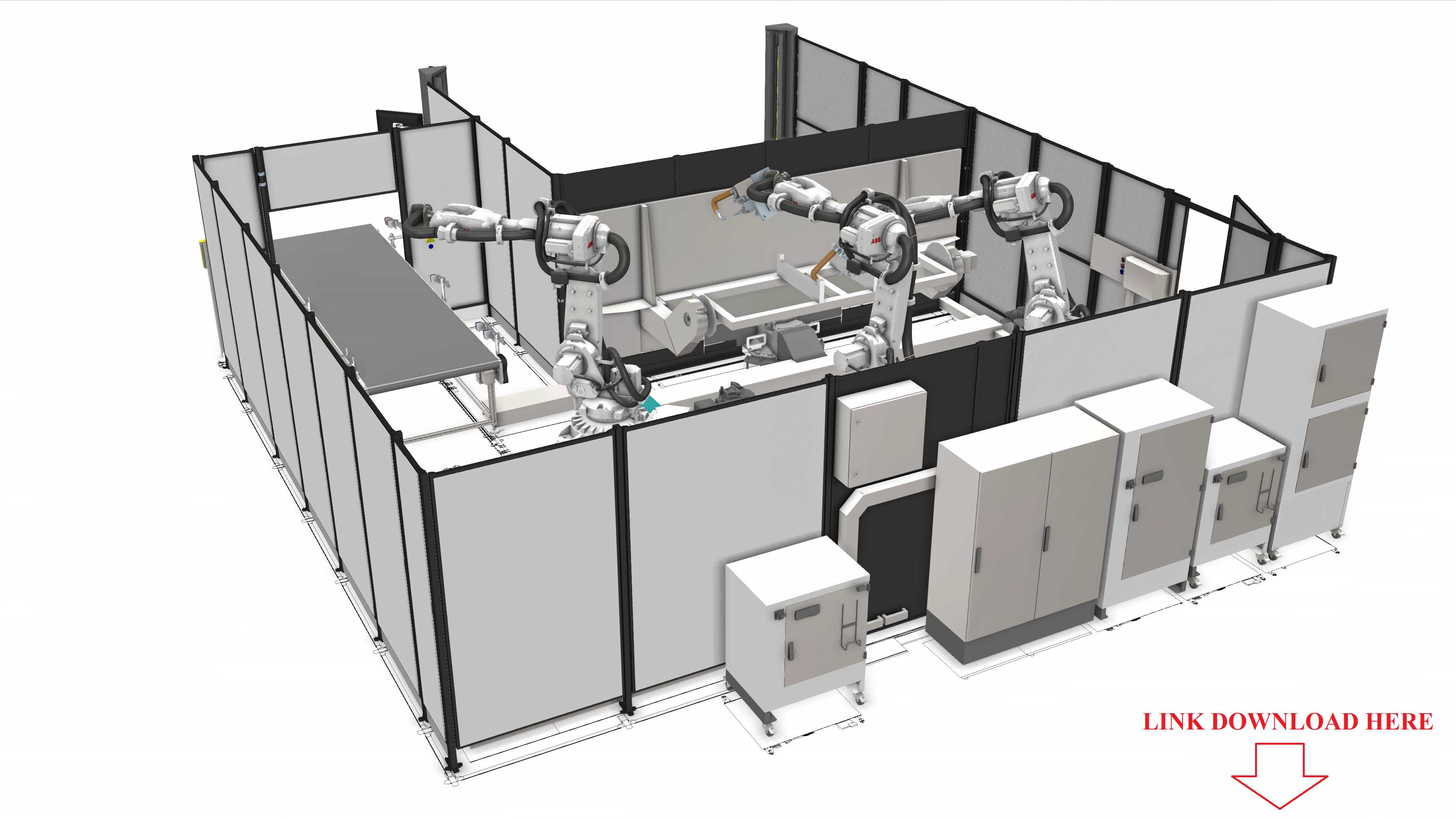

　　每台机器人的安装底座都做了二次加高处理，底座高度根据对应工位的工件高度匹配，避免机器人大臂运动时与工装夹具、变位机产生运动干涉，相邻两台机器人的作业区间做了150mm的安全冗余距离，同时在机器人控制器内设置了干涉区信号互锁，防止多机器人同时运动时发生臂体碰撞。站体内部的工装工位采用双工位变位机布局，变位机可实现0到90度的翻转，配合机器人的第六轴联动，能让焊枪始终处于最佳焊接角度，避免出现焊接死角，变位机的承载能力按照单工位最大500kg工件设计，回转精度控制在±0.1度以内，满足高精度焊接的位置要求。站体外侧沿围栏排布的多台电气柜，分别对应机器人控制器、焊接电源柜、PLC主控柜、安全回路柜，柜体之间预留了600mm的检修通道，

　　方便运维人员日常排查线路、更换易损件，每个柜体的底部都设置了电缆进线口，与地面的电缆沟槽对接，避免现场布线杂乱，同时柜体的安装位置避开了机器人焊渣飞溅的方向，防止高温焊渣烫坏柜体表面的涂层或者密封胶条。在焊枪的配套设计上，每台机器人都配置了焊枪防碰撞传感器以及清枪剪丝机构，清枪站安装在机器人运动范围内的空闲区域，每完成10次焊接循环，机器人会自动移动到清枪站位置清理焊枪喷嘴的飞溅物，喷涂防飞溅硅油，减少焊接过程中的堵枪概率。整站的物流通道设置在围栏的开口侧，宽度预留了1.8米，满足车间常用的液压叉车、AGV小车进出上下料的需求，上料位和下料位做了明确的区域划分，避免工件流转时出现路径冲突。从安装边界来看，整站的占地尺寸控制在长6米、

　　宽4.5米的范围内，对车间的地面承重要求不低于5吨每平方米，地面平整度误差控制在每2米范围不超过3mm，保证机器人底座安装后的水平度满足运行要求，避免长期运行出现底座沉降影响机器人定位精度。这套布局在设计时充分考虑了不同工件的适配性，只要更换对应的工装夹具，就能快速切换焊接产品类型，不需要调整机器人的安装位置以及外围围栏的布局，柔性化程度较高，适合多品种小批量的焊接生产场景。在气路、电路的排布上，所有的管线都采用拖链内置布置，沿机器人的臂体走线方向固定，避免管线外露被焊渣烫坏，同时拖链的弯曲半径满足管线的最小弯曲要求，延长管线的使用寿命。焊接烟尘的抽吸口预留位置设置在每个焊接工位的侧上方，可对接车间的中央除尘系统，及时抽走焊接产生的烟尘，改善站体内的作业环境，也避免烟尘附着在机器人的关节导轨上，影响导轨的运动精度。
