带三轴运动机构的工件自动涂胶工作站

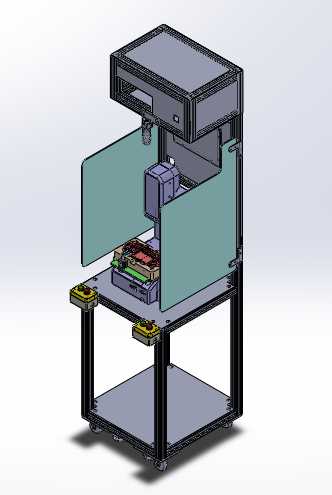

　　这套带三轴运动机构的涂胶工作站，核心面向3C电子小五金、汽车小型密封件、消费电子结构件的批量涂胶工序场景，在消费电子组装线、汽车零部件配套加工车间的涂胶工位上，这类设备可以替代人工完成高精度涂胶作业，避免人工涂胶时胶量不均、溢胶、漏涂的常见问题，适配单班8小时连续作业的生产节奏。设备整体采用铝型材框架搭建主体支撑结构，底部设置带脚轮的安装底座，方便产线布局调整时的移位，同时脚轮配套锁止结构，移位到位后可以锁死固定，避免作业过程中设备移位影响涂胶精度。上层框架设置半封闭防护结构，两侧采用半透明防护挡板，既可以阻挡涂胶过程中可能飞溅的胶液，也能让操作人员直观观察内部涂胶作业状态，顶部框架预留了胶阀安装、走线走管的安装空间，

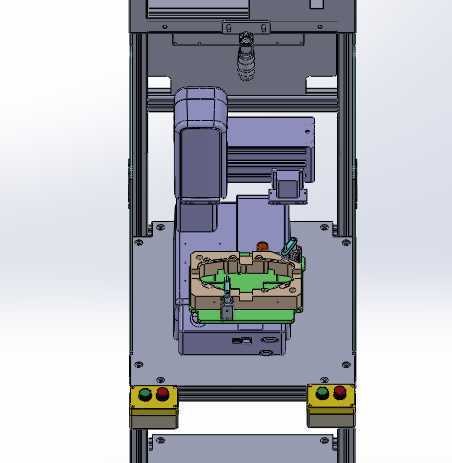

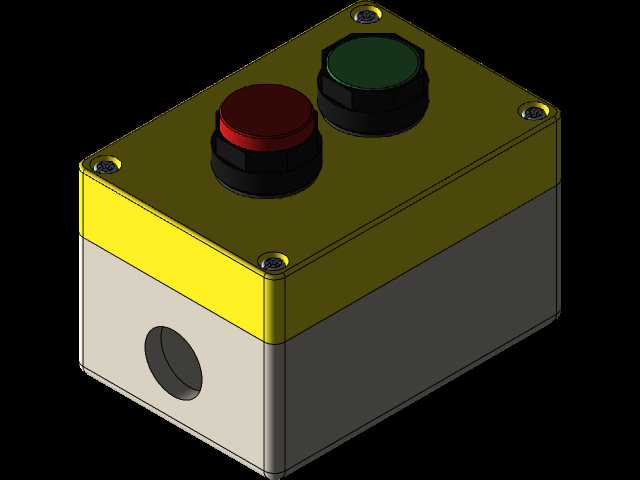

　　三轴运动机构集成在顶部框架下方，运动轴采用线性导轨搭配伺服驱动的结构，X轴覆盖整个工作台面的横向行程，Y轴覆盖纵向涂胶行程，Z轴负责胶阀的升降作业，三个轴的运动重复定位精度可以控制在±0.02mm范围内，保证涂胶轨迹的一致性。工作台面采用硬质阳极氧化铝合金板材，表面平整耐磨，台面上设置了两套工件定位工装，工装采用快换式设计，可以根据不同工件的外形快速更换定位治具，适配多品种小批量的涂胶生产需求，工装旁设置了双手启动按钮，符合设备安全操作规范，操作人员双手同时触发按钮设备才会启动涂胶程序，避免单按钮误触带来的安全风险。下层框架预留了电气元件、胶路控制元件的安装空间，胶路系统可以搭配压力桶、点胶阀、回吸控制器使用，

　　根据不同胶水的粘度特性调整出胶压力、回吸压力，保证涂胶过程中不滴胶、不断胶，涂胶量精度可以控制在±2%以内，满足密封胶、结构胶、UV胶等不同类型胶水的涂覆要求。设计这套设备的时候，首先考虑的是产线的适配性，整体外形宽度控制在800mm，深度控制在700mm，整体高度控制在1500mm，不需要额外做地基安装，直接放置在平整的车间地面上就可以投入使用，对接上游工序的工件上料、下游工序的工件固化流转都不需要额外调整产线高度，工作台面距离地面的高度设置为850mm，符合人工上下料的操作人机工程学要求，操作人员长时间上下料也不容易产生疲劳。设备的三轴运动轨迹支持离线编程，也可以通过示教器手动示教涂胶路径，针对不同外形的工件，

　　只需要提前录入涂胶轨迹参数，切换工件型号的时候直接调用对应程序就可以快速换产，不需要重新调整机械结构。防护结构的设计上，没有采用全封闭的外罩，而是留足了上下料的操作空间，操作人员只需要在设备正面就可以完成工件取放，不需要侧身或者探身到设备内部，降低操作的劳动强度，同时防护挡板采用快拆式固定，日常维护清洁的时候可以快速拆卸，清理挡板上附着的胶渍。胶路的走线走管全部采用拖链收纳，避免三轴运动过程中管线拉扯磨损，延长管线的使用寿命，电气元件全部布置在下层封闭的电气仓内，和胶路部分做物理分隔，避免胶液渗漏滴落到电气元件上造成设备故障。这套设备在实际应用中，单工位的涂胶效率可以达到人工涂胶的3倍以上，同时涂胶质量的一致性远高于人工操作，不会出现人工涂胶时因为疲劳导致的涂胶轨迹偏移、胶量忽大忽小的问题，针对需要密封涂胶的工件，涂胶后的工件密封合格率可以提升到99%以上，减少后续因为涂胶不良导致的返工成本。设备的安装边界只需要预留左右各100mm的维护空间，后部预留150mm的走线通风空间就可以满足安装要求，不需要占用过多的车间产线面积，适合紧凑型的组装生产线布局。
