CA6140车床左侧电缆连接接线片结构设计

　　在普通车床的电气布线系统里，电缆连接接线片是看似不起眼却直接影响设备运行可靠性的基础零件，CA6140作为应用范围极广的卧式车床，其左侧走线槽区域的接线片长期处于切削液飞溅、金属碎屑堆积、设备持续振动的工况下，对零件的结构强度、导电稳定性、安装适配性都有明确的工程要求。这类接线片的核心作用是实现多股控制电缆与机床接线端子排的可靠压接导通，避免多股铜丝散丝造成的虚接、短路问题，同时在设备长期运行的振动环境下保持连接预紧力不衰减，减少电气故障的排查频次。

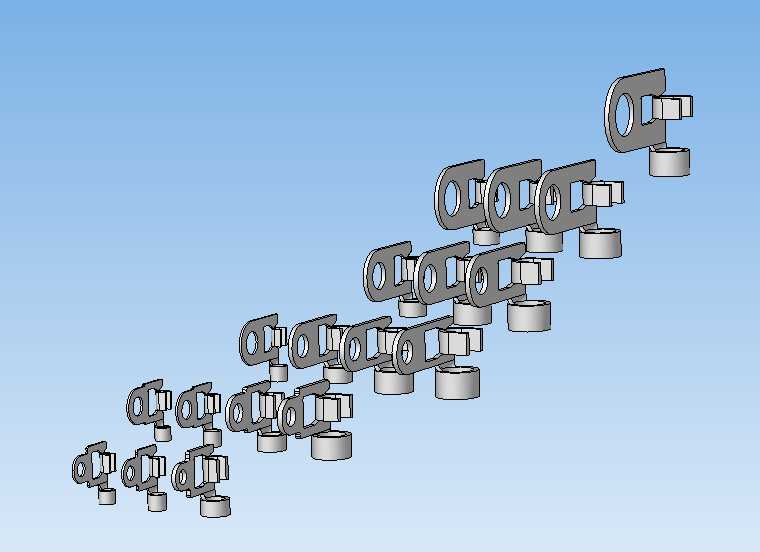

　　从结构设计思路来看，该系列接线片采用了一体化冲压成型的结构方案，一端为带通孔的环形压接端，通孔尺寸匹配CA6140车床左侧接线端子的标准螺栓规格，安装时可直接套入端子螺栓，通过螺母压紧实现与端子排的面接触导通，环形端面做了压平去毛刺处理，保证接触面积均匀，避免局部电流密度过大造成的发热问题；另一端为筒状的电缆压接筒，压接筒内径根据对应线径的电缆做了尺寸匹配，压接时可通过冷压钳将筒壁均匀压合在电缆铜芯上，压接后筒壁变形均匀包裹铜丝，不会出现压接过紧切断铜丝、或者压接过松导致接触电阻超标的问题。

　　不同规格的接线片分别对应CA6140车床左侧不同线径的控制电缆、信号电缆与动力电缆，从最小的信号回路接线到进给电机的动力回路接线，整套接线片覆盖了该区域所有的接线点位需求。安装边界方面，环形端的外径尺寸做了严格控制，相邻接线片安装在端子排上时，片与片之间预留了足够的电气间隙，即使在车间湿度较大、存在少量导电粉尘的环境下，也不会出现相邻端子爬电、短路的问题；压接筒的长度经过匹配设计，压接完成后电缆绝缘层端部刚好抵到压接筒的台阶位置，不会出现铜芯裸露过长造成的误碰短路，也不会因为压接筒过短导致压接位置压到电缆绝缘层，造成导电接触不良。

　　从实际应用场景来看，CA6140车床的左侧电缆走线区域紧邻主轴箱与进给箱，设备运行时的振动会持续传递到接线端子位置，这类接线片的材质选用了导电性能优良的紫铜基材，表面做了镀锡处理，既保证了导电性能，也提升了零件的抗氧化能力，长期在切削油雾环境下使用也不会出现铜锈造成的接触电阻升高。冲压成型时的折弯圆角做了优化，没有尖锐的棱角，布线时不会划伤电缆的绝缘层，也不会在安装过程中划伤操作人员的手部。整套接线片的排布完全匹配CA6140车床左侧接线盒内的端子排布局，更换维护时可以直接对应原有接线点位，不需要对原有布线走向做调整，设备检修更换时的操作效率更高。

　　在结构细节上，每个接线片的环形压接面都做了平面度处理，压紧后与端子排、垫片的贴合面间隙控制在工程允许范围内，螺栓压紧时不会因为接触面倾斜造成局部应力集中，长期振动环境下也不会出现螺母松动的问题。压接筒的筒壁厚度经过计算匹配，冷压变形时既能产生足够的抱紧力固定电缆铜芯，也不会因为筒壁过厚造成压接不到位，或者筒壁过薄导致压接后开裂。针对车床运行时可能出现的电缆拉扯情况，压接筒靠近环形端的位置做了轻微的缩颈处理，压接后电缆的抗拉脱能力更强，即使日常维护时不小心拉扯到电缆，也不会出现接线片与电缆脱开的问题。

　　不同于通用标准接线片，这套适配CA6140左侧走线的接线片在尺寸上完全贴合该型号机床的原有安装空间，不需要现场裁剪、打磨调整，安装后接线整齐，不同回路的接线长度一致，后期排查线路故障时可以快速对应点位，减少停机维护的时间。对于机床改造、设备大修的场景来说，这类匹配特定型号机床的接线片可以直接替换老化、氧化的原有零件，不需要重新测绘加工，大幅提升电气检修的工作效率，也能保证检修后的电气连接可靠性，避免因为接线零件不匹配造成的设备电气故障。
