工业风四分之一转弯钢木楼梯结构

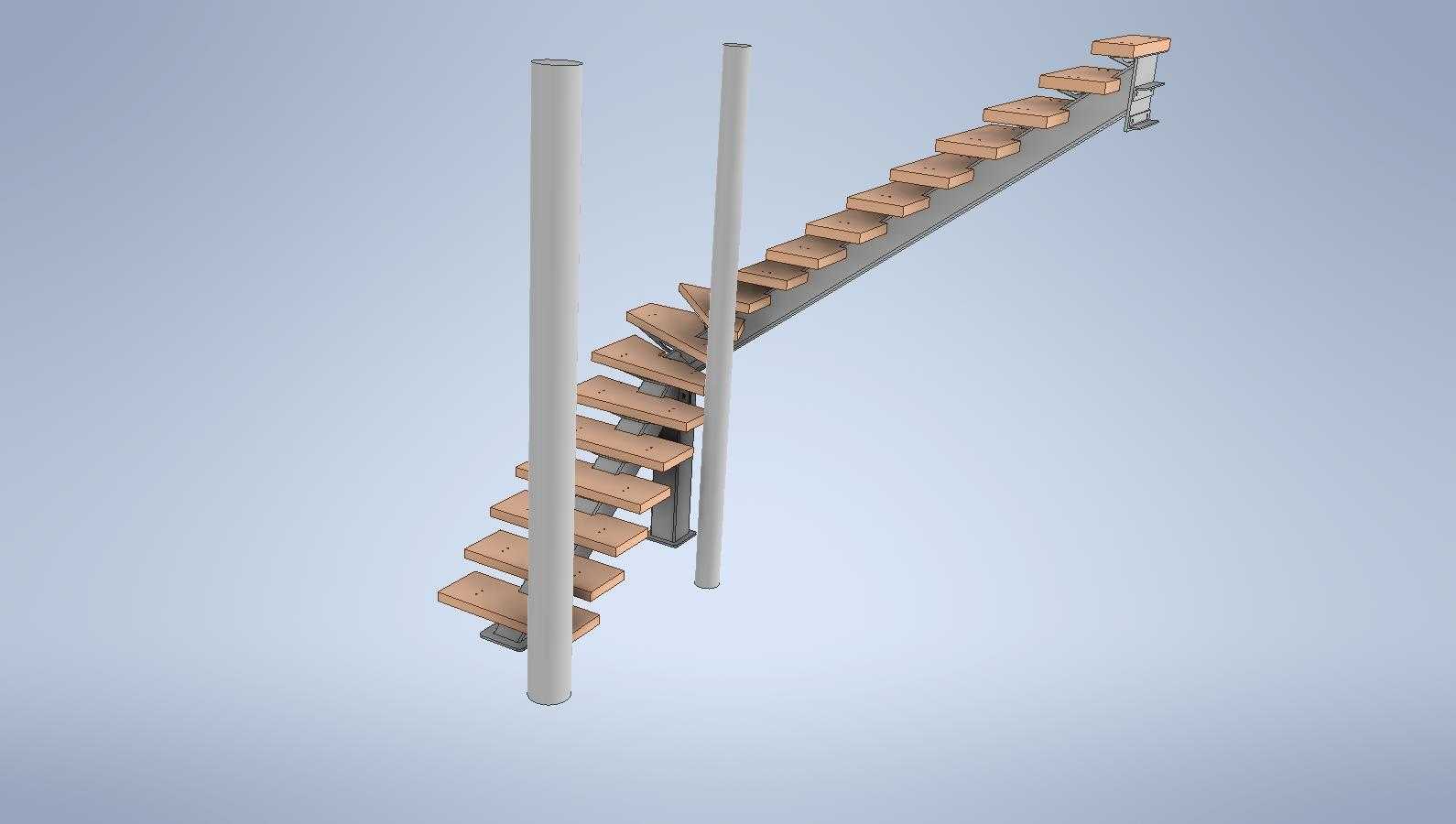

　　该结构面向室内夹层、工业风办公空间、loft住宅及小型商业场所的垂直通行需求，重点解决有限平面内完成90度方向转换的问题。与直跑楼梯相比，四分之一转弯布置能够在较短进深内组织上下层交通，减少楼梯对房间开间的占用；与完整回转楼梯相比，它的构件数量更少，支撑路径更直接，现场安装时对墙体和楼板开孔的要求也更容易控制。模型中踏步采用木质踏板，承载框架和立柱采用钢制构件，材料分工明确：木材承担踩踏接触面，提供较温和的脚感和视觉温度；钢制纵梁、立柱及连接件承担主要弯矩、剪力和拉拔载荷。下部转弯区域的踏步围绕两根竖向立柱组织，上部直跑段沿单侧斜向桁条延伸，形成先转向、后直行的通行路径。这样的布置使起步区不需要紧贴墙角，也便于在平台或楼层开口处调整接入方向。

　　从受力逻辑看，踏步并非简单悬挂在装饰梁上，而是通过端部连接件将载荷传递至斜向钢制桁条。每块木质踏板下方设置金属承托或连接节点，踏板承受人员载荷后，将局部弯曲力传递给支撑件，再由斜梁汇总至上下端固定结构。两根立柱在转弯段提供竖向支撑和侧向约束，能够限制踏步框架在使用过程中的摆动；立柱底部需要与地面预埋件或膨胀螺栓连接，顶部则根据现场条件选择与梁、楼板骨架或墙体加固件连接。若实际项目中地面为混凝土，可通过底板法兰锚固；若为木结构楼板，则应将立柱载荷导入梁架，避免仅固定在装饰面层上。

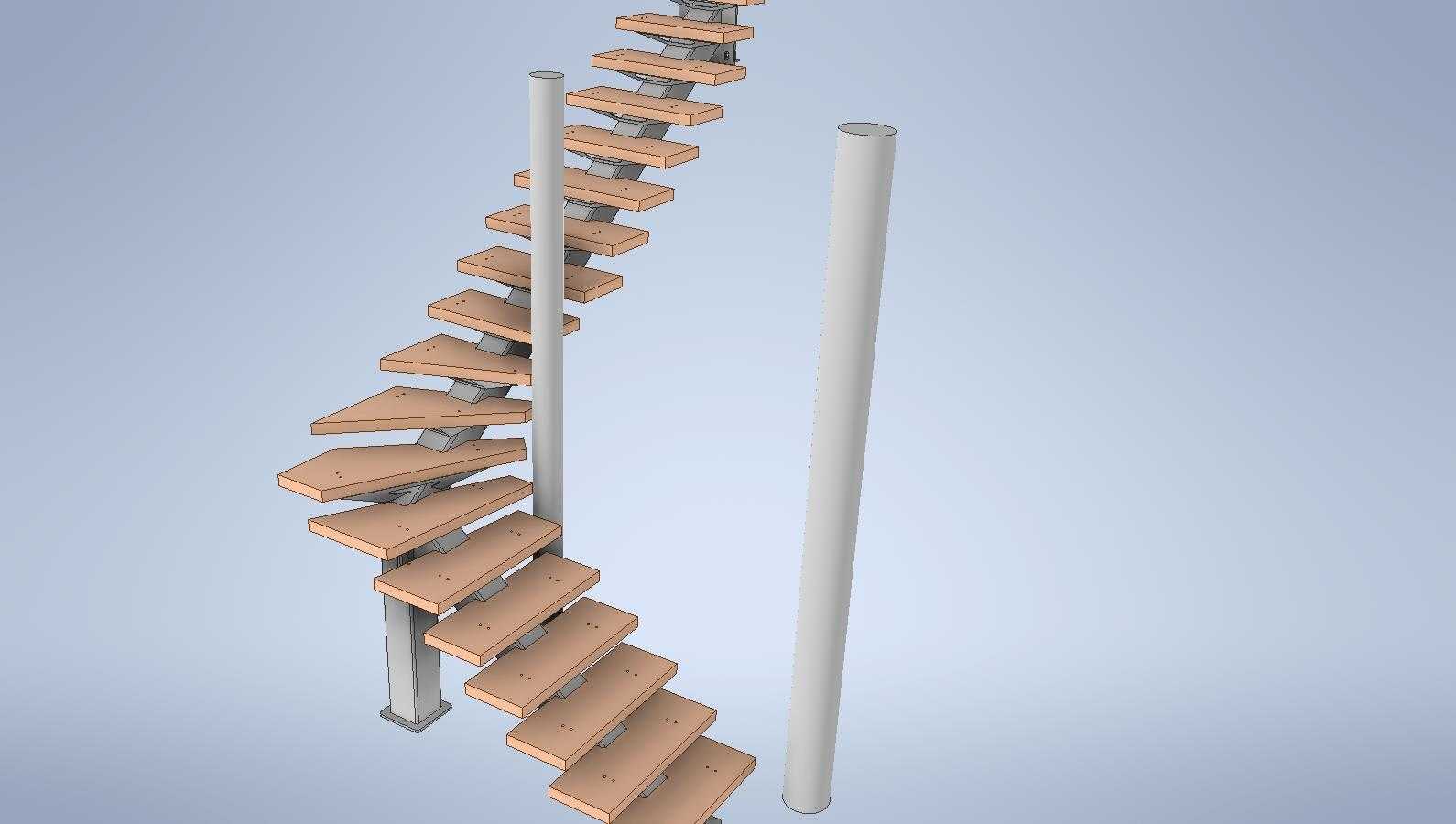

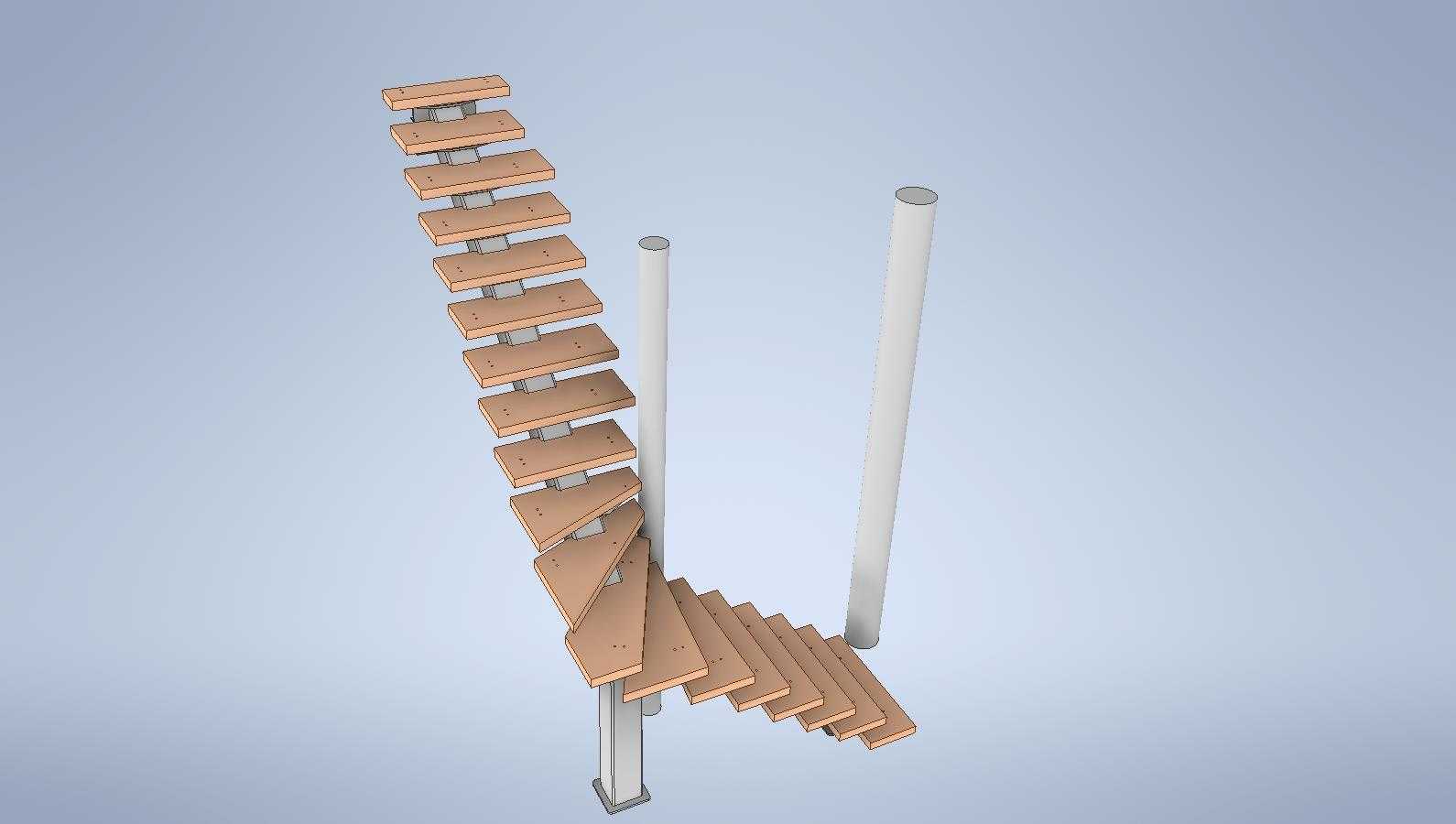

　　外形边界方面，模型呈现出明显的分段特征：下段踏步沿回转轨迹逐级升高，踏板平面角度随踏步位置变化；上段踏步保持统一踏面宽度和爬升节奏，沿斜线排列。设计时需要先确定楼层净高、楼梯总升高、可用占地长度和宽度，再反推踏步数、踏步高和踏步深。转弯段的扇形踏步应控制内侧有效行走宽度，不能只按外缘尺寸判断舒适性；人员实际踩踏轨迹通常距内侧扶手一定距离，因此扇形踏步在该轨迹处的踏深应保持连续、均匀，避免出现内侧过窄导致踏空或脚步拥挤。直跑段则应保持踏板间距一致，任何一级踏步高度突变都会明显影响上下楼节奏。

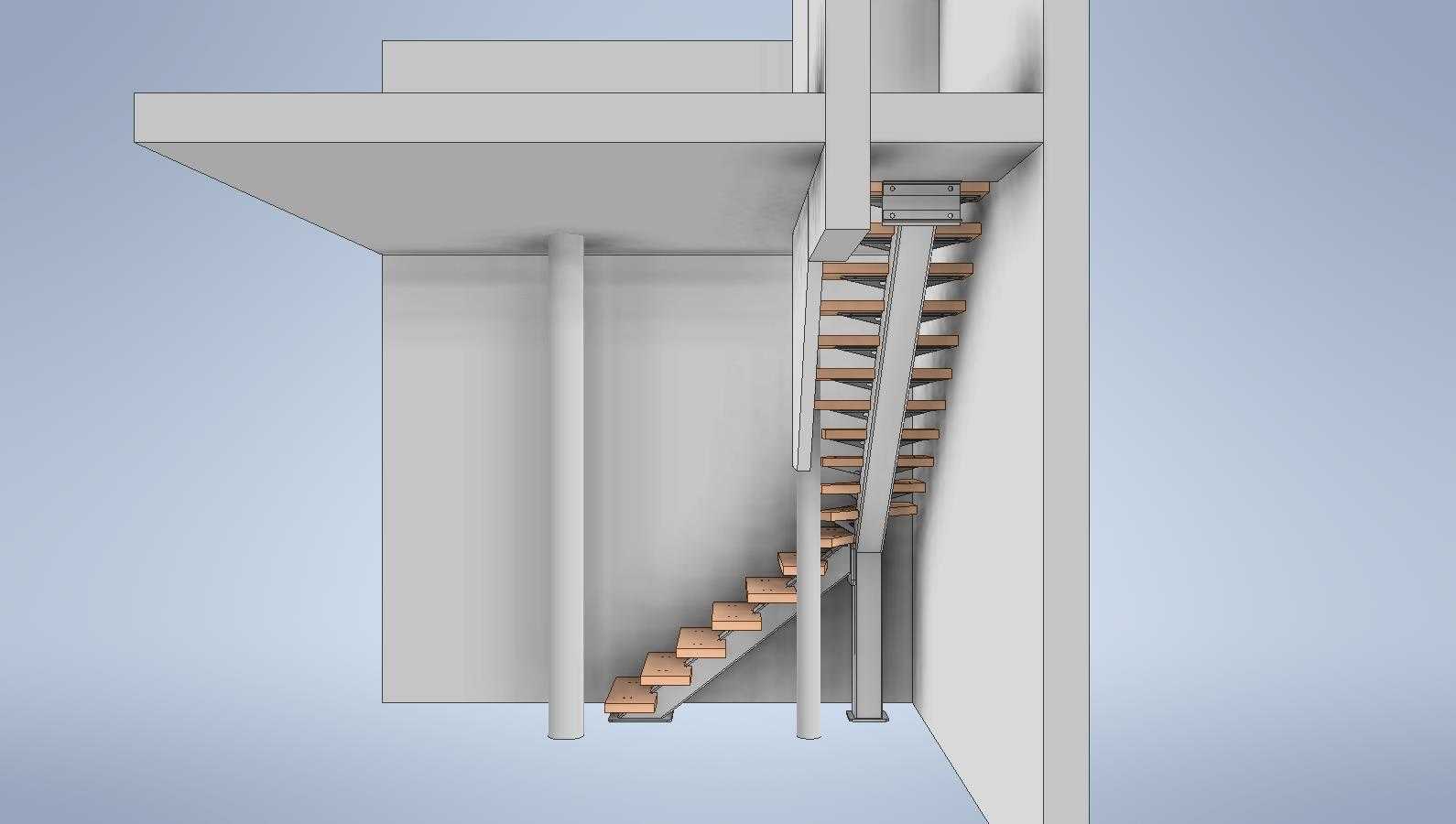

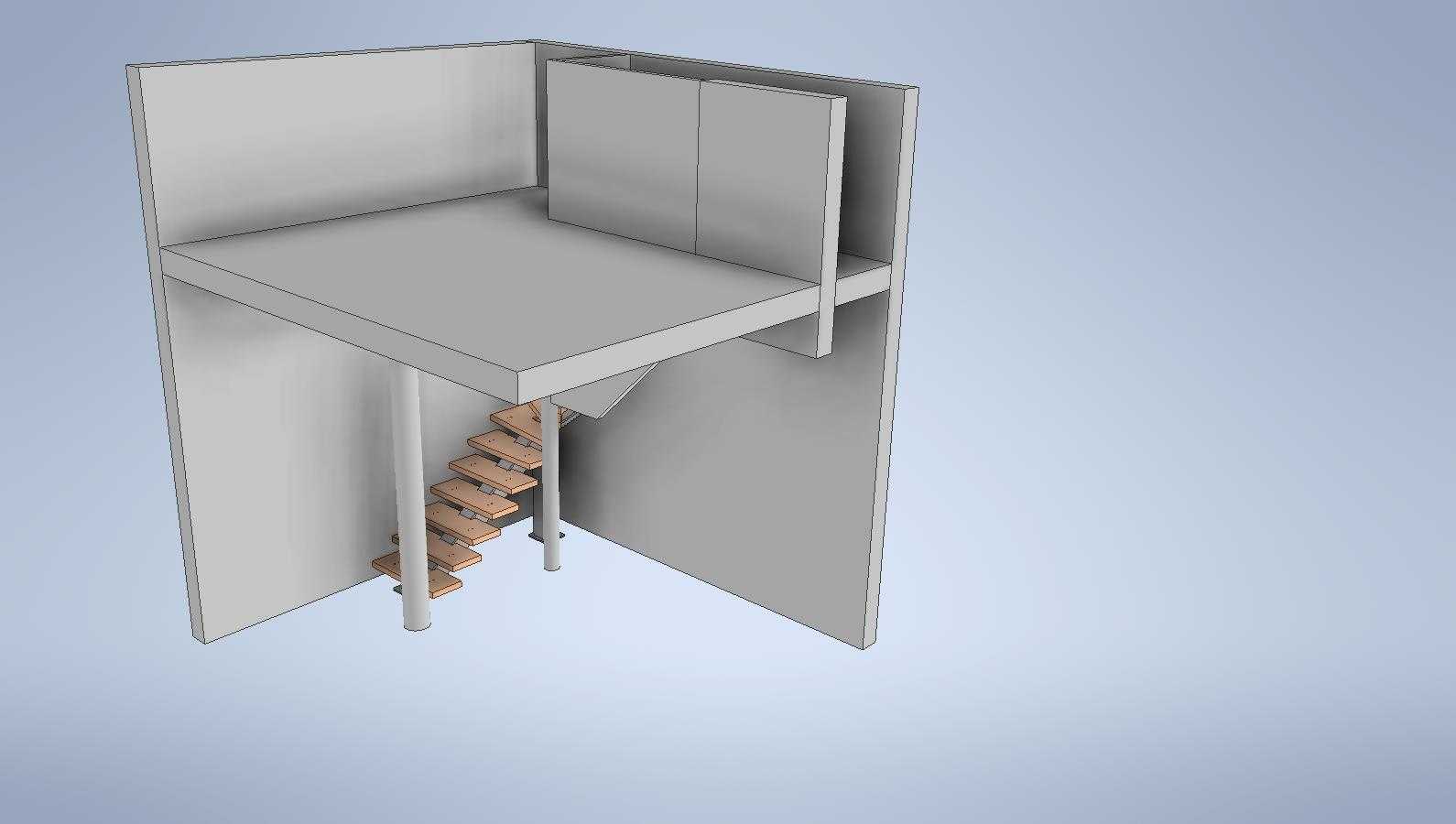

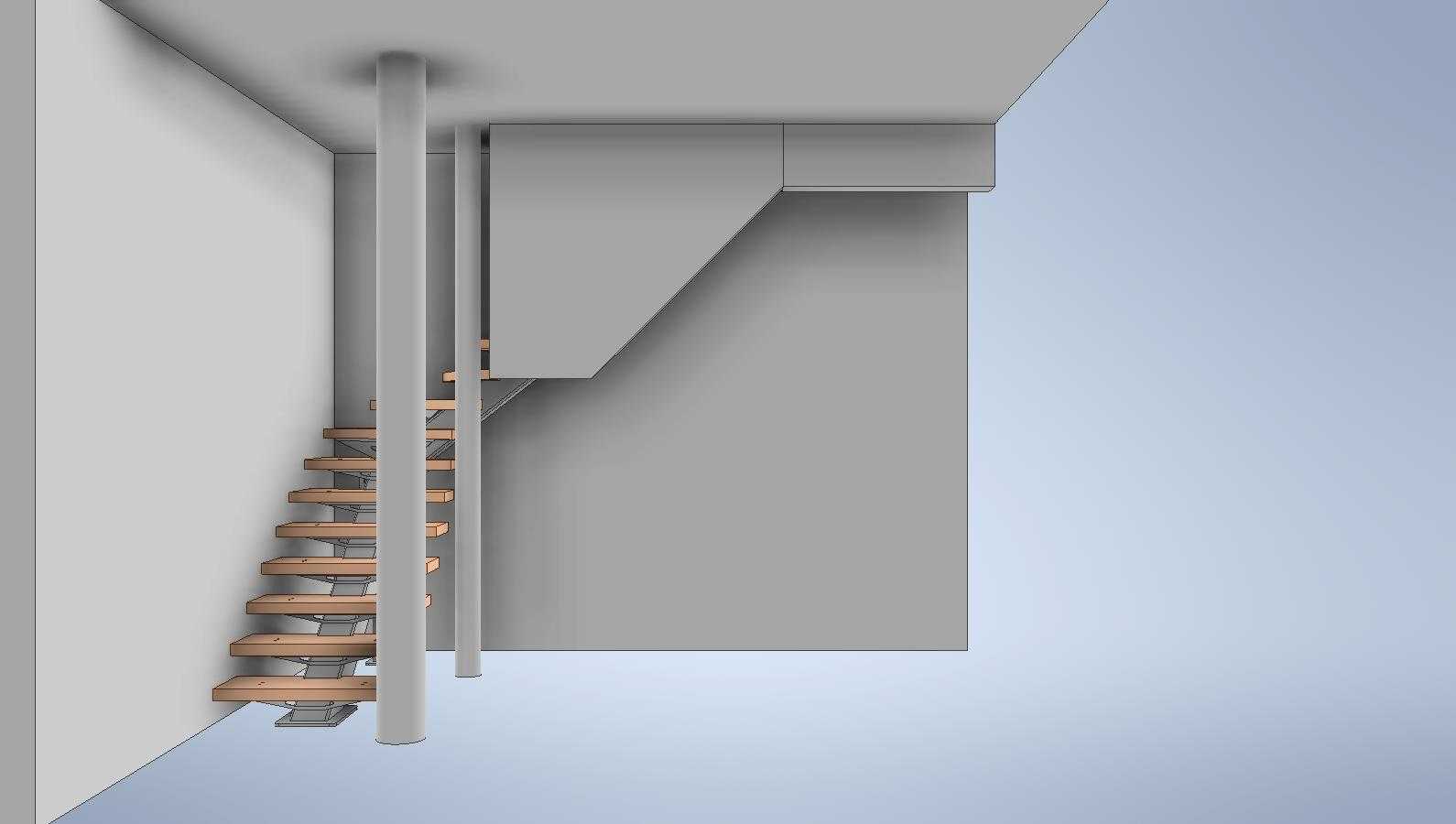

　　安装边界主要包括地面锚固区、上层楼板开口边、立柱外围维护空间以及扶手连接位置。斜梁上端接入楼层结构时，需要设置可靠的端部连接钢板，将斜向推力分解为竖向支承力和水平反力；若楼层边梁刚度不足，应增加横向钢梁或局部补强。立柱周围应预留扳手操作空间，底板螺栓孔位置不能落在楼板裂缝或空洞区域。楼梯净宽范围内不应布置门、管线或低矮梁，尤其在上行头部位置，应校核净高，避免使用者在踏步上部碰头。钢构件表面可采用喷漆、喷塑或防锈处理，木质踏板则需根据室内湿度选择耐磨涂层，边缘做倒角处理以降低磕碰损伤。

　　建模时应重点表达踏板与钢梁的连接关系，而不是仅建立外观面片。每级踏步的紧固件位置、承托板厚度、立柱底板尺寸、斜梁截面高度以及上端连接节点，都应在三维结构中保持可校核状态。转弯段扇形踏板角度不同，阵列命令不能完全替代逐块定位，需要按照爬升高度和旋转角分别建立基准面。钢木两种材料的热胀冷缩和受潮变形差异较大，连接孔可采用长圆孔或预留间隙，使木板在湿度变化时有微量伸缩余地，同时不影响金属框架的承载稳定性。

　　在实际使用中，这类楼梯既承担通行功能，也常作为空间视觉构件暴露安装，因此结构线条需要简洁，管线和焊缝应尽量隐藏在梁侧或踏板下方。钢制桁条沿踏步边缘形成连续斜线，两根立柱强化了转弯区的竖向秩序，木质踏板则弱化了钢结构的冷硬感。对于结构设计人员，模型可用于校核楼梯占地、踏步轨迹、节点干涉和安装顺序；对于室内施工人员，可据此提前确认预埋件、楼板开口和现场吊装方式；对于设备及构件选型人员，也可进一步推导钢梁规格、立柱直径、踏板厚度和紧固件等级。
