AL-KO750Kg级1000mm规格拖车扭力轴结构

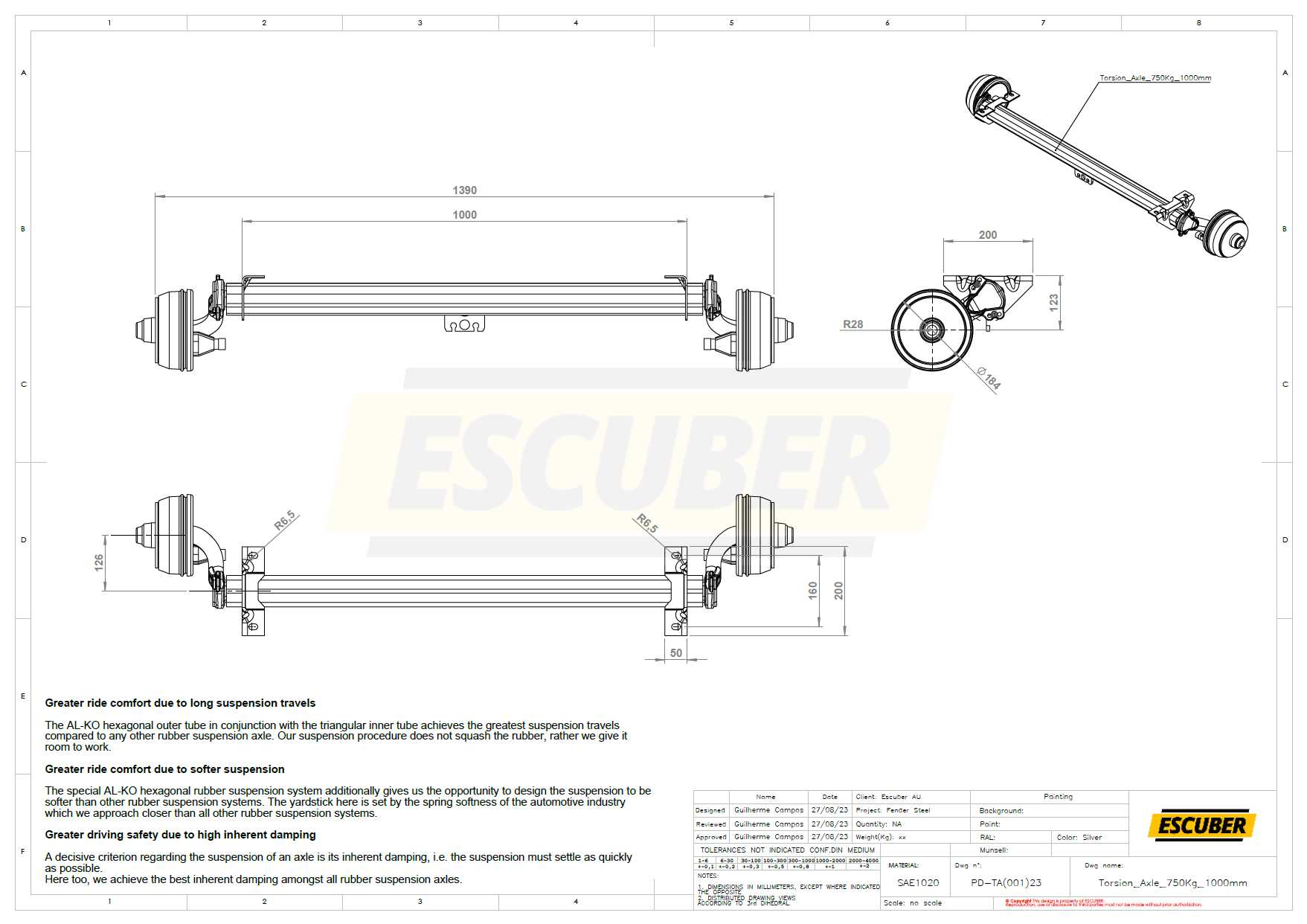

　　在轻型拖挂类运载设备的行走系统设计中，扭力轴作为核心承载与减振部件，其结构合理性直接决定拖挂行驶的平顺性与承载可靠性，本次呈现的AL-KO规格扭力轴，额定承载750Kg，轴体有效安装长度1000mm，是面向小型民用拖挂、露营挂车、轻型工具拖车开发的成熟悬架集成部件。不同于传统钢板弹簧悬架的分体式布局，该扭力轴将承载轴体、弹性减振单元、轮毂连接座集成于一体，无需额外布置弹簧安装支架与减振器固定位，能大幅压缩拖挂车架下部的安装空间，适配底盘高度较低的轻型拖挂车型，尤其适合对离地间隙有严格限制的城市道路用拖挂设备。从结构设计逻辑来看，该扭力轴采用六边形外管与三角形内管的配合结构，弹性介质为填充在内外管间隙的六角橡胶块，

　　这种设计完全区别于传统橡胶悬架靠挤压橡胶提供弹力的思路，而是通过内外管相对转动时橡胶块的剪切变形提供弹性恢复力，能在有限的轴体尺寸内获得更长的有效悬架行程。过往同承载级别的挤压式橡胶扭力轴，最大行程普遍在40mm以内，而该结构通过剪切变形的力传递路径，可将有效悬架行程提升至60mm以上，能更好地过滤铺装路面的细碎颠簸与非铺装路面的小幅冲击，大幅提升拖挂行驶时的乘坐舒适性，同时避免橡胶长期受挤压产生的永久变形问题，延长悬架部件的免维护周期。在阻尼特性设计上，该结构利用橡胶自身的分子内摩擦提供固有阻尼，无需额外加装液压阻尼器即可满足悬架振动衰减需求，当拖挂车辆经过颠簸路面产生轴体转动时，

　　橡胶块在剪切变形过程中会将部分振动能量转化为热能耗散，避免悬架出现多余的往复弹跳，尤其在高速拖行工况下，能快速抑制轴体的余振，减少拖挂尾部的摆振风险，提升高速行驶的稳定性。从安装边界来看，该扭力轴的轴体为一体式直梁结构，两端的轮毂连接座预设了标准轮毂轴承安装位与制动组件安装接口，可直接适配同规格的拖车轮毂总成，安装时仅需将轴体中部的六边形外管通过U型螺栓或焊接支架固定在车架纵梁上即可，无需复杂的定位调校，相比钢板弹簧悬架需要匹配吊耳、销套、减振器支架的多部件安装流程，能大幅降低整车装配的工时成本。轴体两端的摆臂与轮毂座采用一体化锻造结构，摆臂的长度经过匹配调校，在车轮上下跳动时能将轮距变化量控制在极小范围内，减少轮胎的异常磨损，

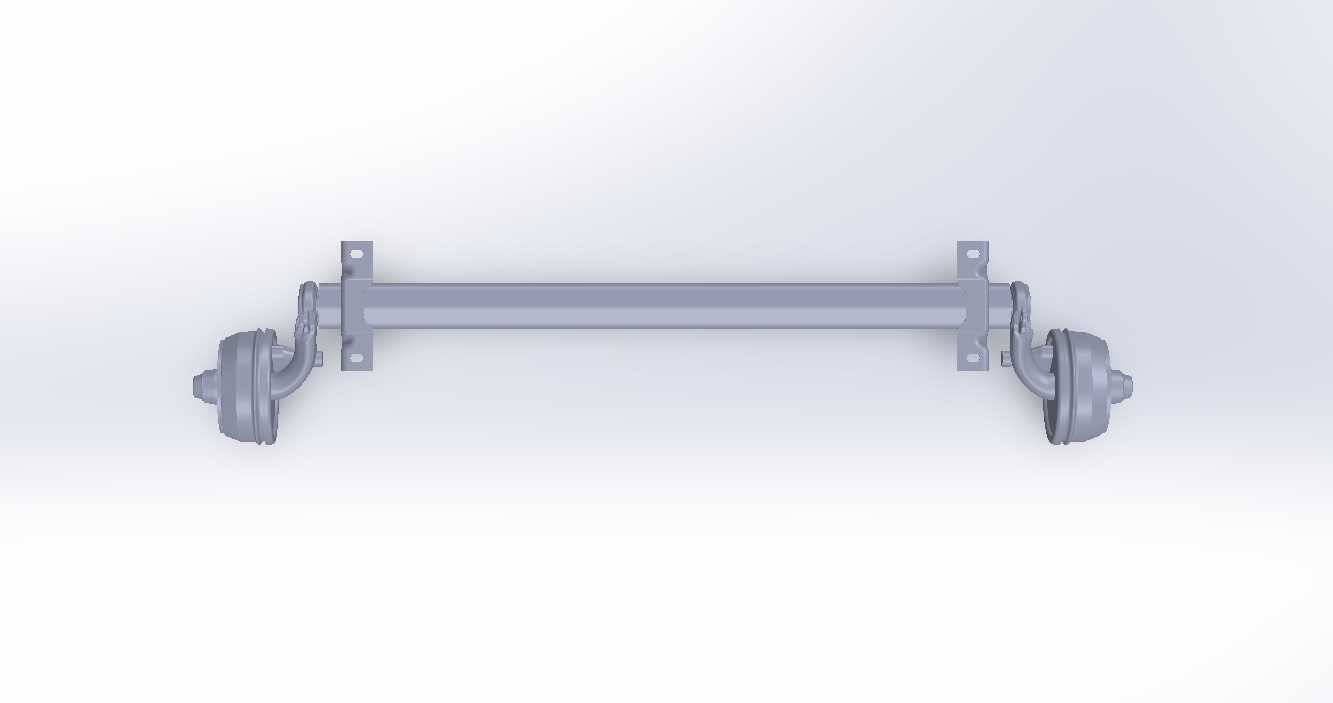

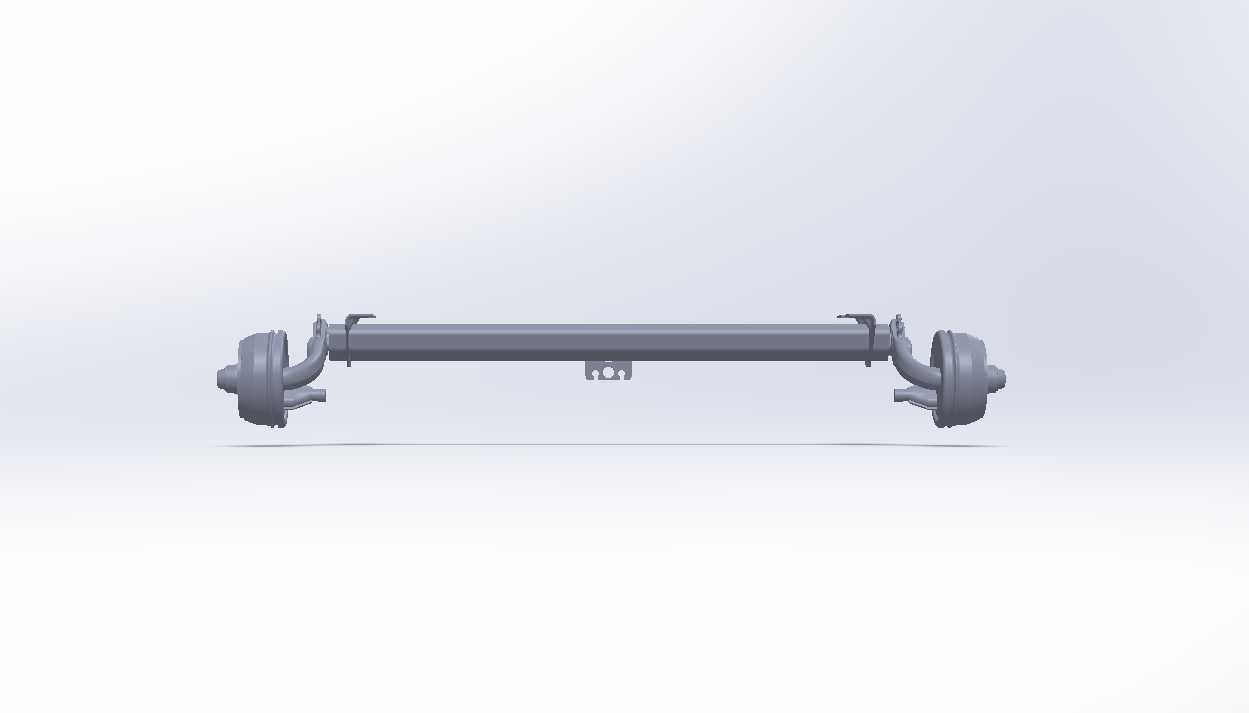

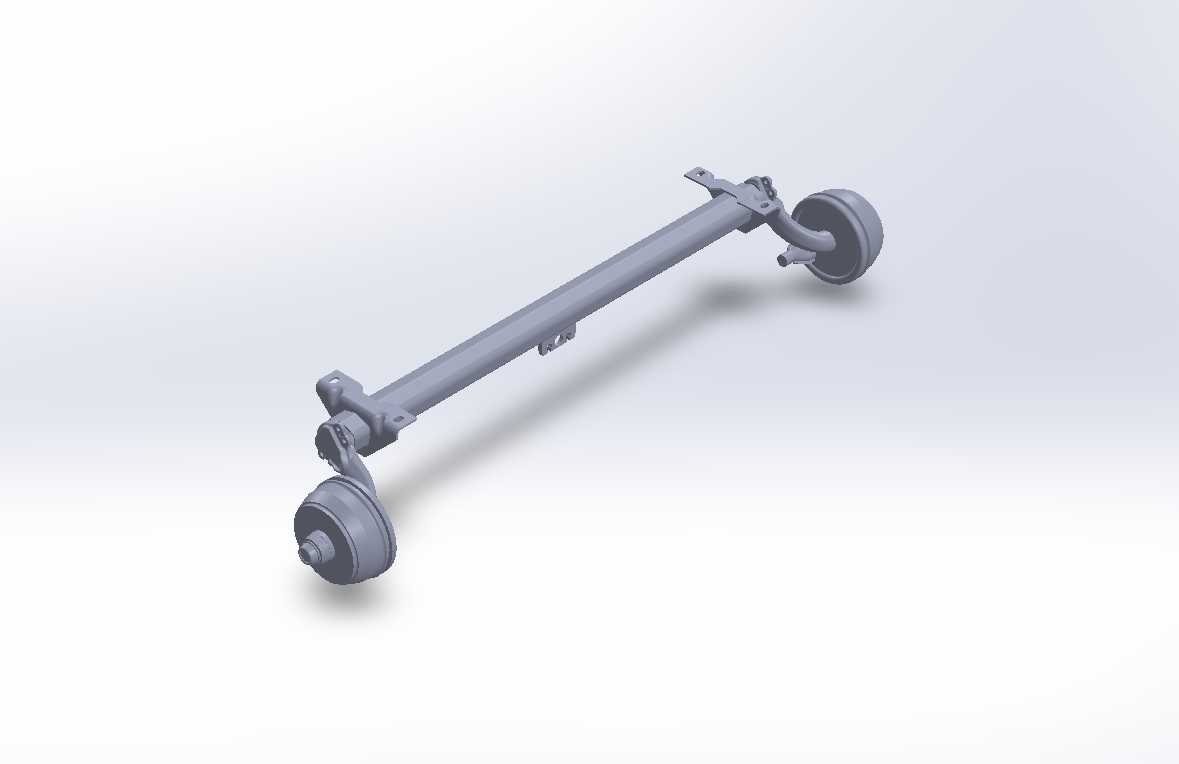

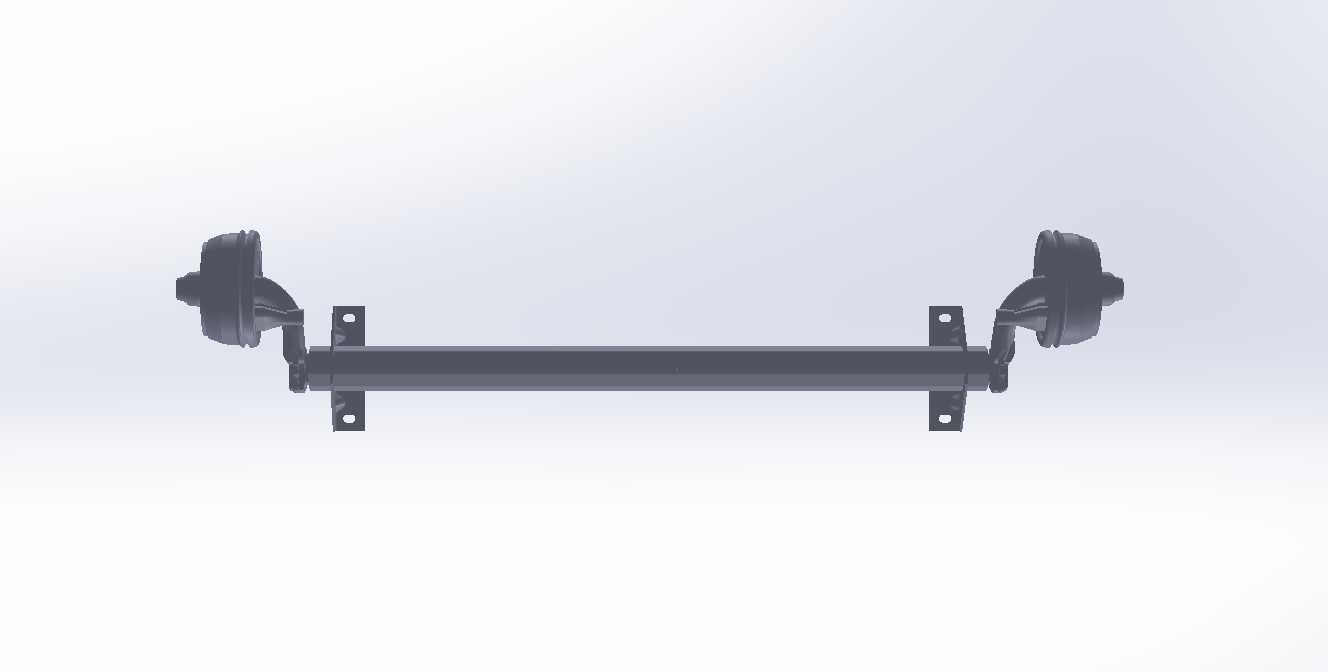

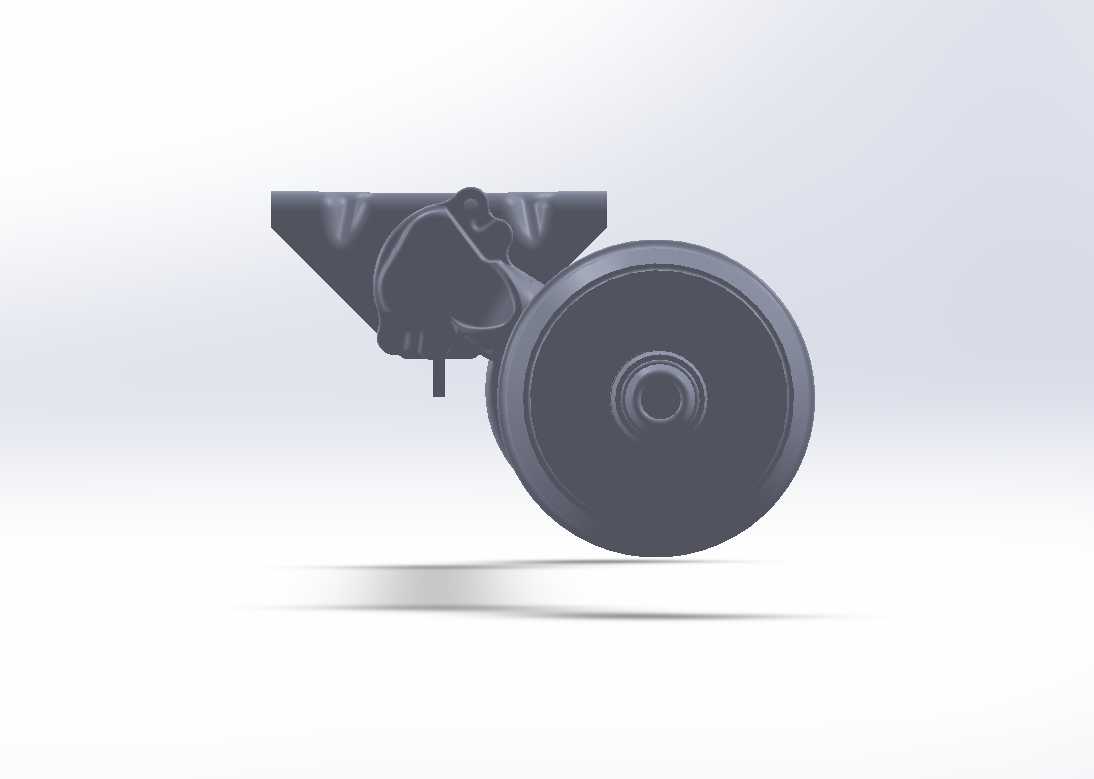

　　同时避免转向节出现额外的倾角变化，保证拖挂行驶时车轮始终保持与路面的良好接触。在实际应用场景中，该规格扭力轴可覆盖总质量750Kg以内的各类轻型拖挂设备，包括小型露营拖挂车、摩托运输拖板、工具转运拖车、轻型ATV拖挂等，其免维护的橡胶弹性结构无需定期加注润滑脂或检查弹簧片疲劳情况，适合非商用类私人拖挂设备的使用需求，用户无需具备专业的车辆维保知识即可长期使用。从建模还原的角度来看，该模型完整还原了内外管的配合间隙、橡胶块的六角轮廓、摆臂与轮毂座的连接弧度、轴体上的安装固定位等细节，结构工程师在进行轻型拖挂车架设计时，可直接调用该模型进行安装匹配，验证轴体与车架纵梁、轮拱空间、制动管路的位置关系，避免出现安装干涉问题；同时可参考其橡胶剪切悬架的结构参数，进行同类型不同承载级别扭力轴的衍生设计，比如调整内外管的截面尺寸、橡胶块的硬度参数、摆臂长度来适配不同承载需求的拖挂车型。需要注意的是，该扭力轴的安装面为六边形外管的平面，固定时需保证支架与外管平面完全贴合，避免局部应力集中导致轴体变形；两端轮毂座的同轴度公差控制在0.1mm以内，装配时需严格保证轴体两端的安装基准对齐，避免车轮出现偏磨。此外，该结构的固有阻尼特性由橡胶硬度决定，在不同使用环境下，比如极寒地区使用时需选用耐低温配方的橡胶块，避免橡胶变硬导致阻尼特性变化影响行驶平顺性，这也是选型设计时需要重点考量的环境适配因素。
