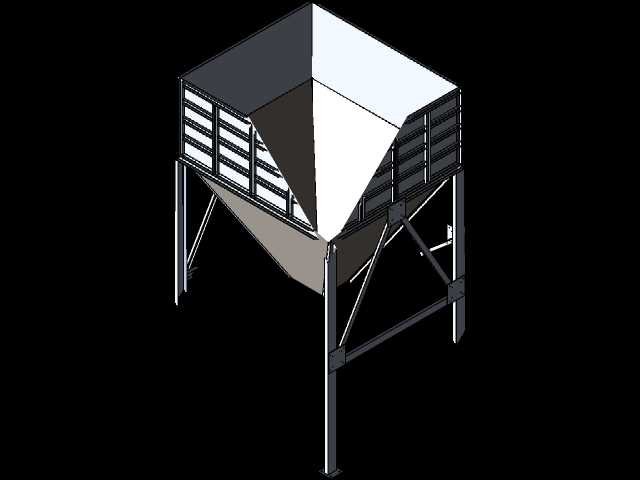

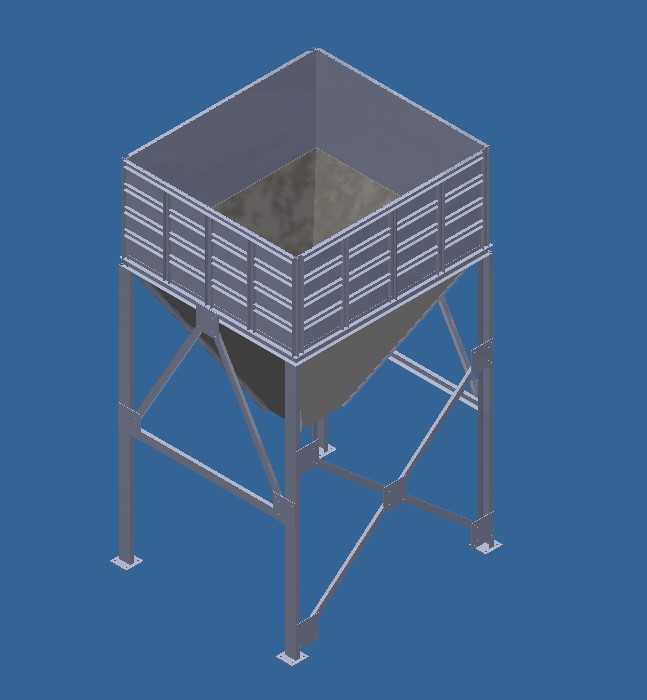

工业散料存储用3.5立方3公吨钢制煤仓结构

　　在工矿企业散料转运、燃煤锅炉供料、洗选煤中转等场景中，这类方形锥底料仓是衔接上游来料与下游输送、给料设备的核心中转存储单元，区别于大型立式圆筒储煤仓，该规格煤仓更适配车间内、产线旁的近距离缓存需求，单仓额定存储容量对应3公吨散煤，有效容积3.5立方米，能够匹配中小型燃煤供热系统、小型煤炭加工点位的日常周转储量，避免频繁补料带来的产线停顿。从结构设计逻辑来看，上部采用方形直筒段设计，一方面是为了最大化利用车间平面占地，方形结构在并排布置多台料仓时，不会出现圆筒仓之间的三角闲置空间，同等占地条件下可提升15%左右的有效存储容积；另一方面直筒段侧壁采用横筋加强的波纹钢板拼接结构，相比光面钢板，波纹结构在同等板材厚度下，

　　抗侧压能力提升40%以上，能够抵消散煤堆积带来的侧向胀力，避免长期使用后侧壁出现鼓包变形。下部的锥形斗段设计角度经过散煤安息角校核，针对常规烟煤、无烟煤的自然堆积角度，锥斗壁倾斜角度设置为62度，大于散煤的滑动安息角，能够保证仓内物料依靠自重顺畅下滑，不会出现粘壁、积料、起拱堵料的问题，锥斗底部预留标准法兰接口，可直接对接叶轮给料机、皮带输送机或者溜槽，无需额外做接口变径处理。支撑结构采用四柱式型钢框架，立柱选用H型钢制作，柱脚设置带地脚螺栓孔的安装底板，可通过膨胀螺栓或者预埋螺栓固定在混凝土基础上，框架之间设置交叉斜撑做抗剪加强，能够抵消物料偏载、设备振动带来的水平作用力，避免料仓出现侧向晃动，

　　整个支撑框架的高度预留了足够的下部操作空间，能够满足给料设备安装、日常检修、堵料疏通的作业空间需求。设计过程中针对散煤存储的特殊工况做了针对性优化，直筒段顶部设置外翻边结构，可按需加装防尘盖板或者除尘接口，减少煤粉外溢造成的车间粉尘污染；所有板材拼接处采用满焊工艺，焊缝做打磨处理，避免出现漏粉、积粉的死角；锥斗内壁可根据使用需求衬装耐磨衬板，应对散煤下滑过程中的冲刷磨损，延长料仓整体使用寿命。安装边界方面，该煤仓整体占地尺寸适配常规车间内的设备布局，柱脚中心距经过标准化设计，可直接匹配现有产线的预留安装点位，整体安装高度可根据下游接料设备的进料口高度做小幅调整，不需要对主体结构做大规模改动。在实际使用过程中，

　　这类料仓除了存储煤炭之外，也可适配砂石、颗粒状化工原料、粮食等其他散状物料的中转存储，只需要根据物料的安息角、磨琢性调整锥斗角度和内壁耐磨处理方式即可，具备较强的场景适配性。结构建模过程中，所有型钢规格、板材厚度、连接节点均按照实际加工工艺做了还原，螺栓孔位置、焊缝预留、拼接间隙都符合钢结构加工的实际公差要求，可直接用于结构受力校核、加工下料参考，也可用于产线布局仿真、物料输送流程模拟的场景搭建，模型的各个部件做了独立分组，方便设计人员根据实际需求调整尺寸、更换材质、增减附属部件。
