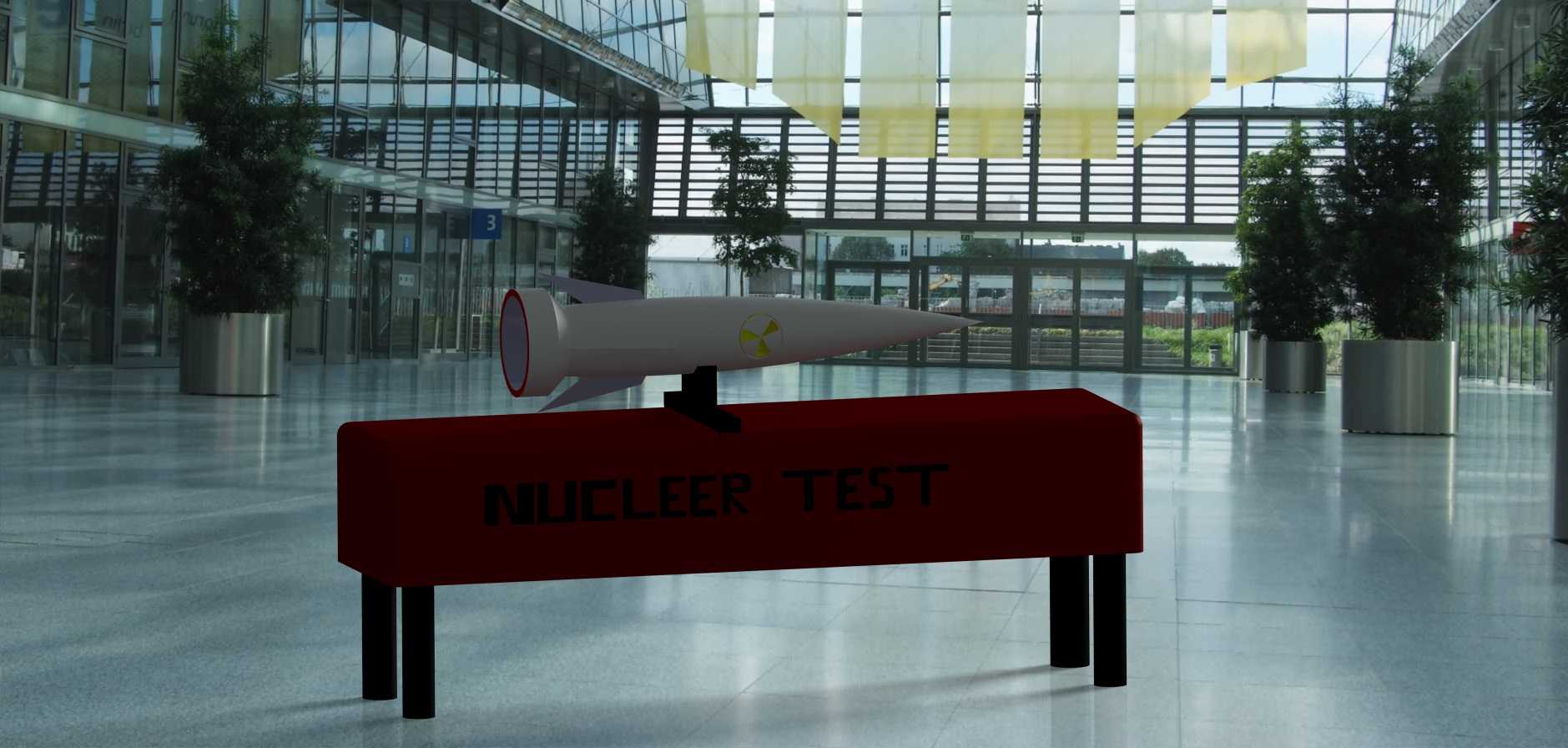

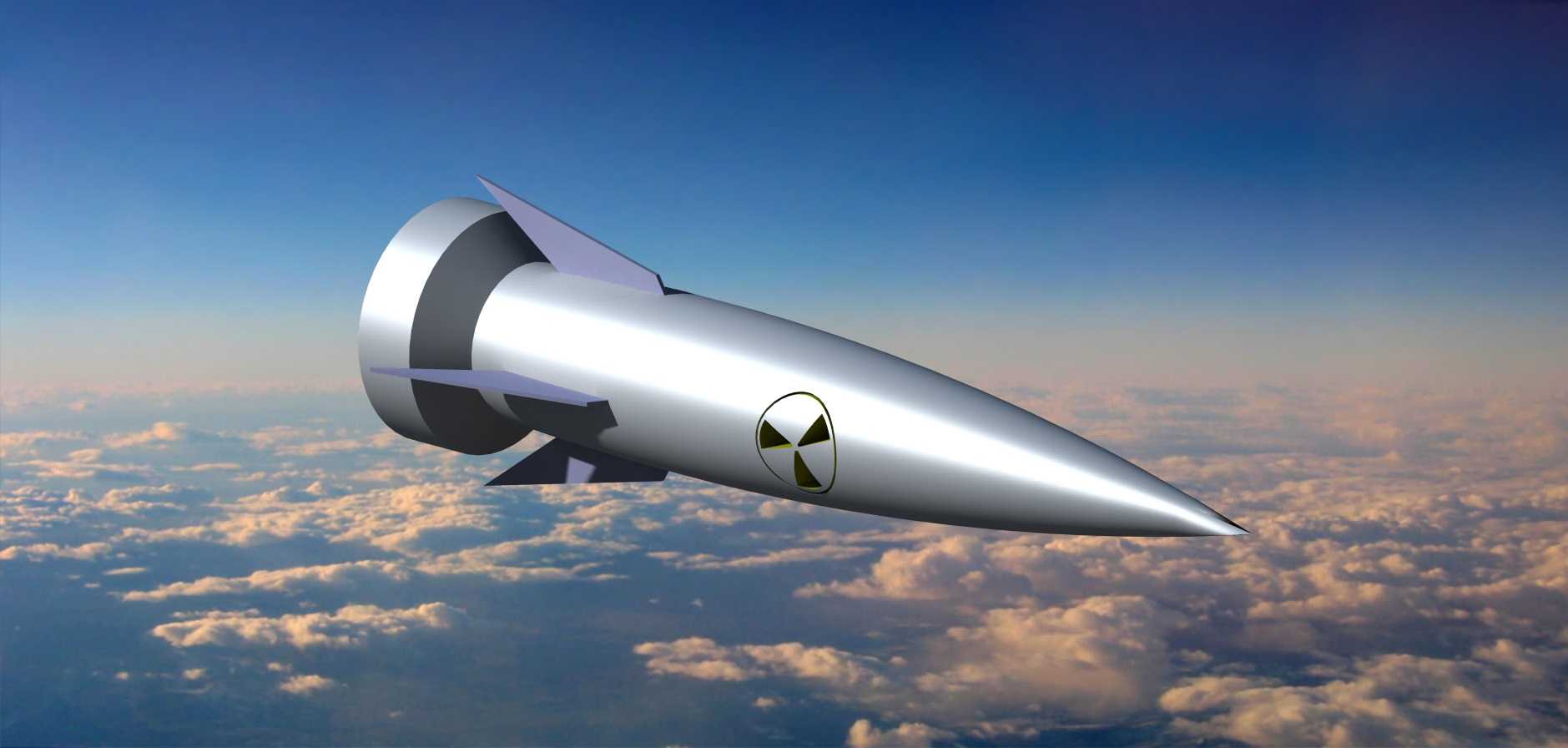

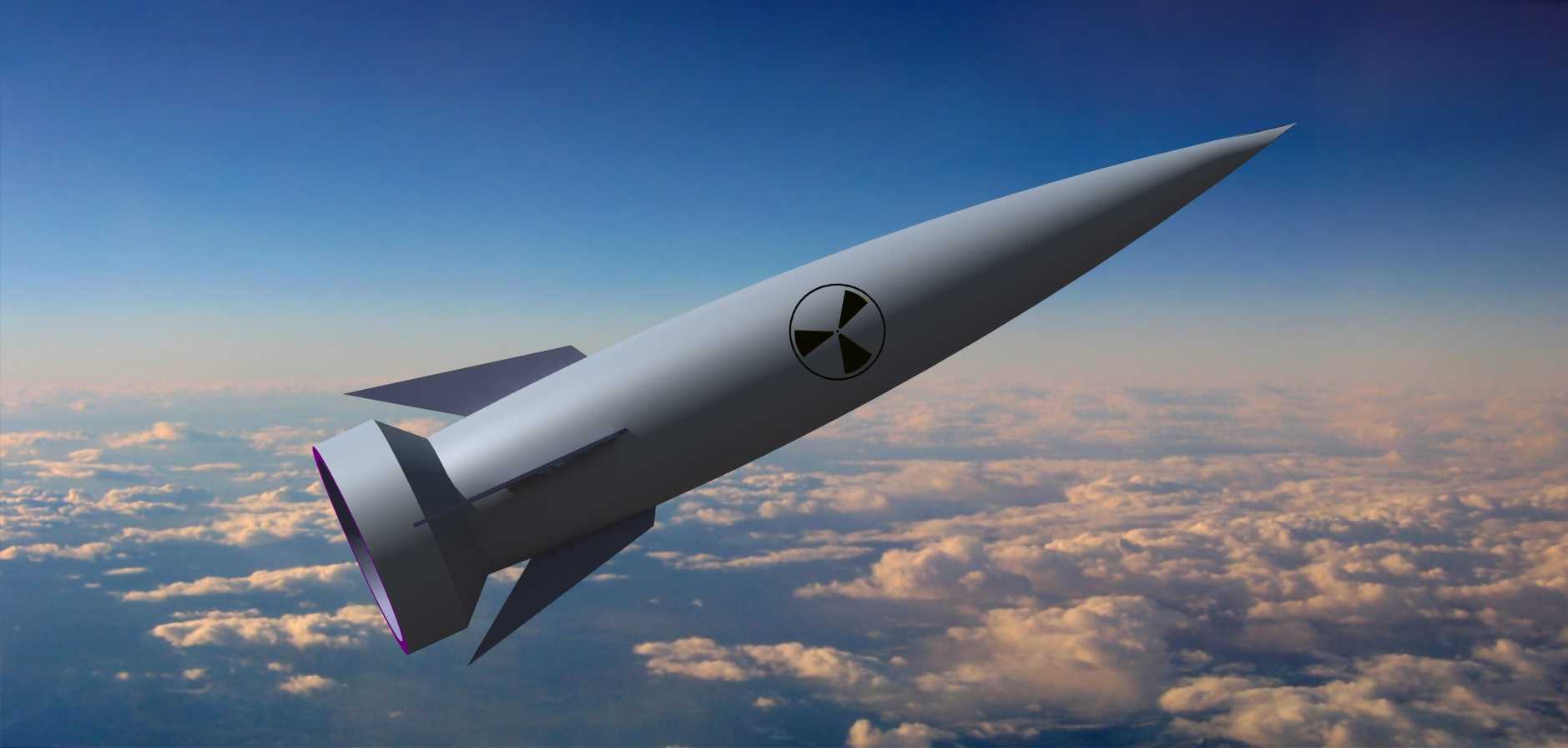

带辐射标识的尖头飞航火箭弹结构

　　该弹体结构采用大长细比旋成体气动布局，头部为连续光滑的尖锥形整流段，锥段母线从尖端向后平缓过渡，与中段圆柱形主舱段实现相切衔接，全程无突兀台阶，可在高速飞行状态下有效降低头部激波阻力，延缓跨音速段气流分离，适配高空高速突防的飞行工况。弹体中段为等直径圆柱承载舱，是全弹核心的容积承载区域，内部可沿轴向依次布置制导舱段、战斗部舱、动力燃料舱与伺服控制组件，圆柱段内壁预留环向加强筋安装位与轴向设备导轨卡槽，各舱段之间采用法兰盘对接加周向均布螺栓锁紧的连接形式，既保证舱段之间的同轴度装配精度，也便于地面维护时快速拆解更换内部组件，舱段对接面处设置环形密封槽，可嵌入耐高低温的橡胶密封圈，满足高空低气压、温差交变环境下的舱内密封防护要求。

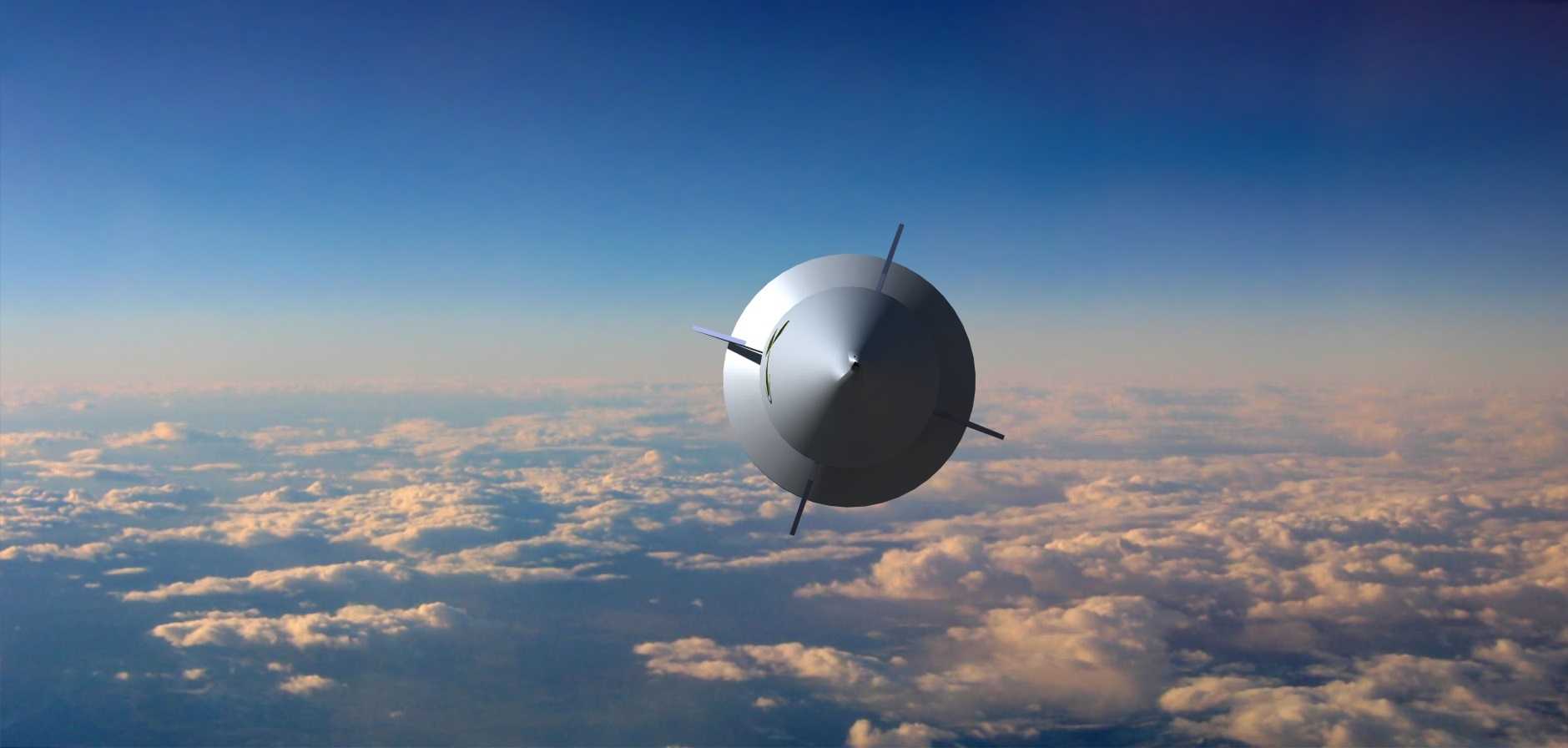

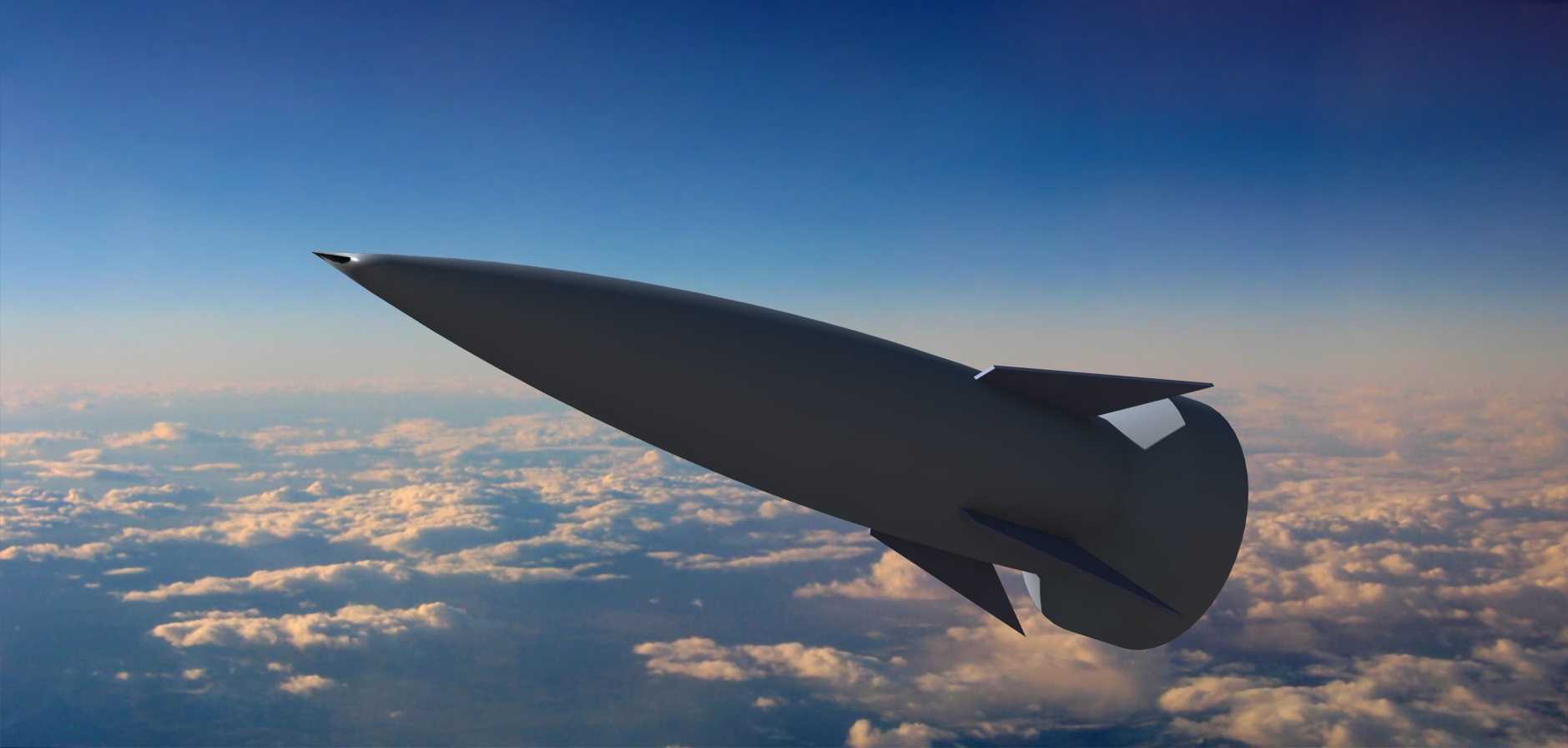

　　弹体尾部设置四片对称分布的后掠式安定尾翼，尾翼翼面采用薄翼型设计，翼根与弹体尾部外壁通过一体化整流支座连接，翼面后掠角度经过气动配平校核，可在全飞行包线内为弹体提供足够的航向稳定力矩，抑制弹体滚转与偏航扰动，尾翼后缘预留舵机摇臂安装接口，可拓展为气动舵面，接入飞控系统实现飞行姿态的主动修正。尾部端面为环形发动机喷管安装座，喷座内孔与弹体轴线严格同轴，端面预留多组螺纹安装孔，用于固定固体火箭发动机喷管组件，喷座外围设置四个径向凸起的定位挡块，可在发射筒内装填时与导轨导向槽配合，约束弹体周向转动，保证出筒姿态初始对准精度。弹体中部外壁设置圆形辐射警示标识区域，标识区域做下沉式凹槽设计，标识贴片嵌入凹槽后与弹体外壁齐平，

　　不会额外增加气动阻力，凹槽边缘做圆角过渡，避免应力集中。从结构建模逻辑来看，全弹以中心轴线为全局装配基准，尖锥段、圆柱主舱、尾段对接座全部采用回转体特征生成，保证各段外圆的同轴度公差控制在合理范围内；四片尾翼采用圆周阵列特征生成，阵列基准为弹体中心轴线，相邻翼片夹角90度，翼型曲面通过多截面放样生成，翼根处自动延伸出贴合弹体外壁的过渡曲面，消除装配间隙带来的气动干扰。外形尺寸层面，全弹长细比控制在8左右，尖锥段长度约占全弹总长的三分之一，圆柱舱段外径统一，尾翼展长不超过弹体直径的1.2倍，整体径向包络尺寸紧凑，可适配标准口径的发射筒装填边界，装填时弹体最大外径与发射筒内壁之间预留合理的滑动间隙，翼面处于发射筒内时可采用折叠机构收纳，

　　出筒后在弹簧力作用下自动展开锁定。结构设计阶段充分考虑了地面转运与挂机挂载的接口需求，弹体圆柱段上部预留两个吊挂接头安装点，接头采用高强度合金钢机加工成型，通过螺栓与弹体内部主承力框连接，可承受转运与发射阶段的过载载荷，弹体各处外表面均做流线化处理，所有外露棱角均倒圆处理，既减少飞行阻力，也避免地面操作时出现应力割伤问题。该结构可作为航空飞行器配套弹药的原理验证模型，用于气动外形演示、结构装配干涉检查、发射适配性校核等场景，建模过程中各特征参数保留可编辑变量，可根据不同的射程、载荷需求快速调整弹体长度、锥度、尾翼面积等核心参数，无需重构整体拓扑结构，有效提升方案迭代效率。
