Helio Courier H-295水上RC飞机结构设计

　　这款浮筒式固定翼遥控飞行器的三维结构设计，核心围绕小型水域起降的航模作业场景展开，适配内陆湖泊、平缓河面等无硬质跑道的飞行环境，可用于航模爱好者的户外飞行体验、航空科普教学的结构演示，也能作为小型低空航拍载体的改装基础，相比常规轮式固定翼航模，它摆脱了对平整起降场地的依赖，在近水区域的飞行活动适配性更强。

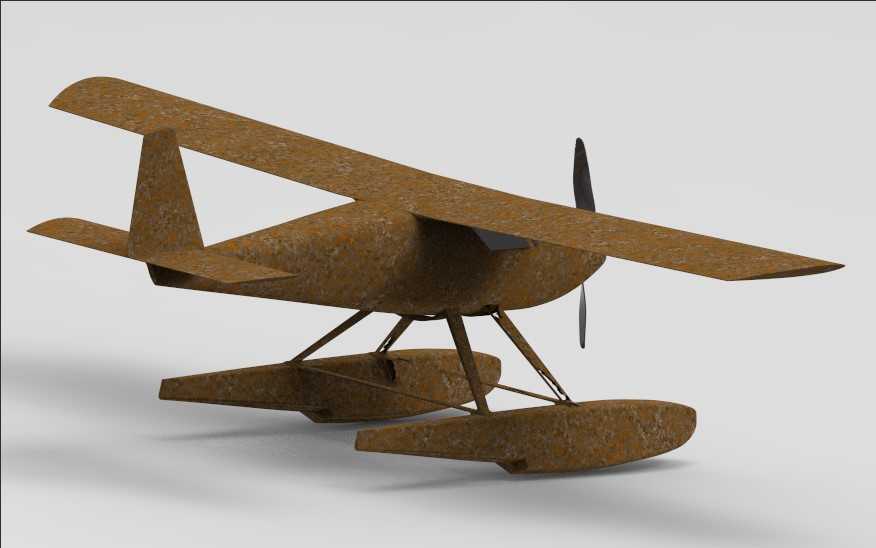

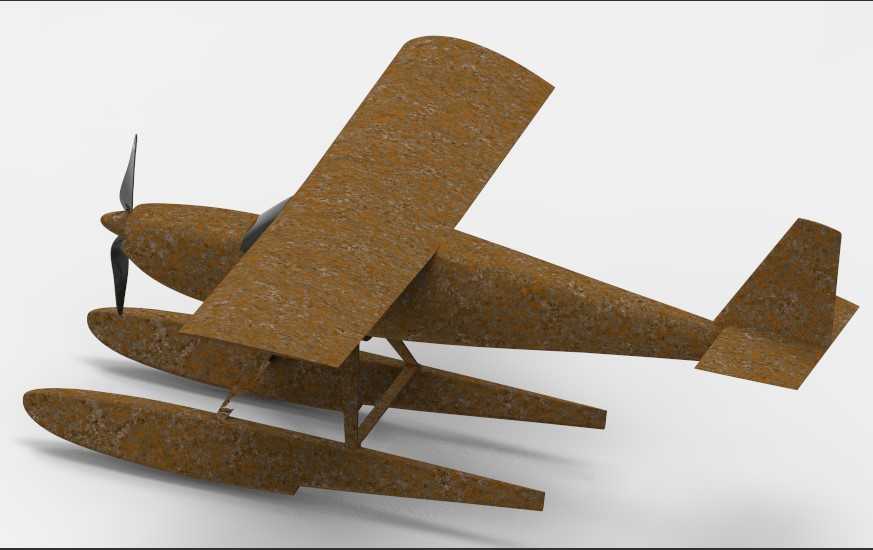

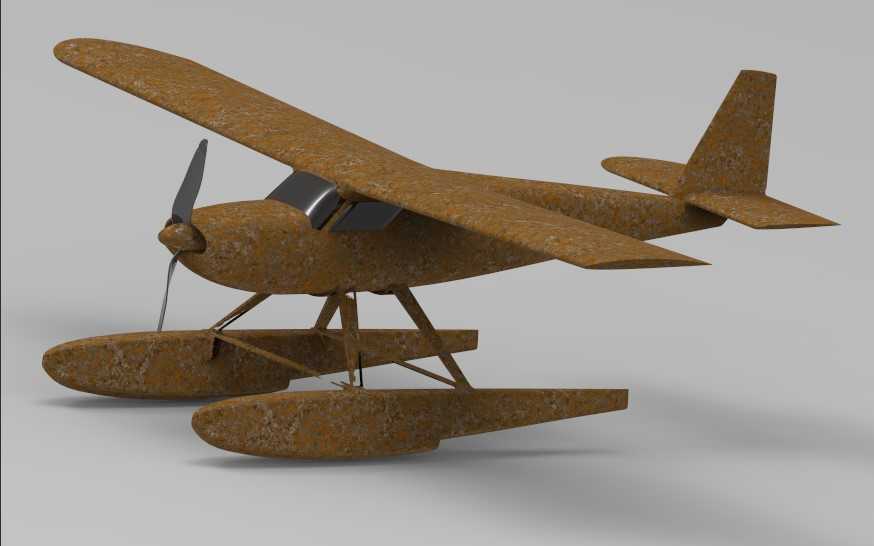

　　整体结构采用上单翼布局设计，机翼布置在机身顶部位置，这种布局能让机翼远离水面飞溅的水花，降低飞行过程中浮筒溅起的水渍附着机翼表面影响升力效率的概率，同时上单翼的重心低于机翼升力作用点，飞行过程中的自稳性能更优，对于遥控操作的新手也更友好，能减少低空飞行时的姿态修正频次。机身主体采用短舱式流线造型，机头位置预留动力系统安装腔，可适配外转子无刷电机搭配两叶螺旋桨的动力组合，安装位的同轴度公差控制在0.1mm以内，避免高速转动时产生的振动传递到机身，影响飞行姿态的稳定性。

　　浮筒作为这款机型的核心特色结构，采用两个平行布置的长条形流线浮筒，通过金属支架与机身下部连接，浮筒的长宽比经过反复校核，既保证水面滑行时的水动阻力足够小，又能在水面停泊、滑行时提供足够的浮力支撑，浮筒的首部设计有上翘角度，能够在水面加速滑行时顺利抬升机头，避免水阻过大导致起飞失败；两个浮筒的间距经过重心匹配计算，横向间距约为机身宽度的1.8倍，可有效降低水面滑行时侧翻的风险，浮筒与机身的连接支架采用三角桁架结构，在保证连接强度的前提下尽可能降低结构重量，支架上预留的安装孔位可兼容不同规格的浮筒减震连接件，吸收水面滑行时产生的颠簸冲击。

　　尾翼部分采用常规尾翼布局，水平尾翼与垂直尾翼均布置在机身尾部，操纵舵面的铰链间隙控制在合理范围，既保证舵面转动灵活，又不会因为间隙过大导致飞行过程中舵面颤振。机翼部分设计有可拆卸的翼型结构，采用平凸翼型，低速飞行时的升力系数表现优异，适配航模飞行时的常用速度区间，机翼与机身的连接采用快拆结构，方便日常运输携带，不需要拆解过多连接件就能完成机翼的拆装。

　　在结构重量分配上，整机的重心设计在机翼弦长的三分之一位置，这一位置是固定翼航模的最优重心区间，既不会因为机头过重导致起飞抬轮困难，也不会因为机尾过重导致飞行时容易失速。机身内部预留了电池、电调、接收机等电子设备的安装舱位，各个舱位的位置都围绕重心布置，避免安装电子设备后整机重心出现过大偏移，电池舱设计有可调节的固定位，可根据不同重量的电池调整安装位置，方便飞行前的重心校准。

　　从安装边界来看，整机的翼展控制在1.2米至1.5米的适配区间，机身长度约为翼展的六成，浮筒长度略短于机身长度，整体尺寸既不会因为过小导致飞行时抗风能力不足，也不会因为尺寸过大导致运输不便。各个活动舵面的偏转角度经过限位设计，副翼的最大偏转角度控制在上下15度，升降舵偏转角度上下20度，方向舵偏转角度左右25度，避免舵面偏转过大导致飞行姿态失控。

　　结构细节上，机身与浮筒的连接点都做了局部加强设计，在容易出现应力集中的位置增加了加强筋结构，避免水面降落时的冲击载荷导致结构断裂；机翼的翼肋采用等间距布置，翼型的精度控制在0.2mm以内，保证机翼的升力分布均匀，不会因为翼型变形导致飞行时出现升力不对称的问题。螺旋桨的安装位置与浮筒顶部保持足够的安全距离，避免螺旋桨转动时打到浮筒或者溅起的水花，螺旋桨的旋转平面与机身轴线保持同轴，保证推力方向与机身轴线一致，减少飞行时的配平阻力。
