螺旋式散料输送堆料装置结构设计

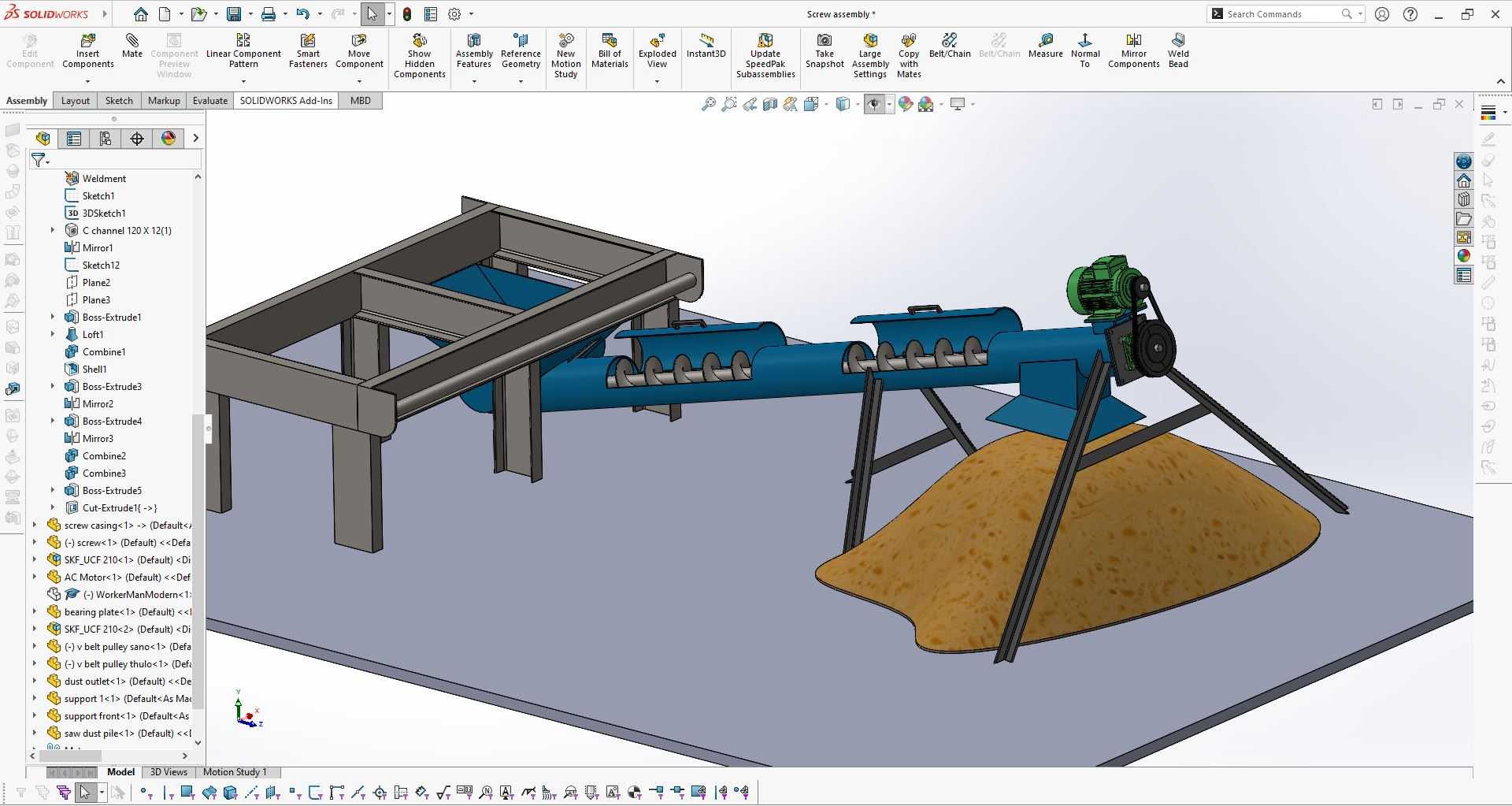

　　在散料处理的各类生产场景中，针对木屑、砂石这类颗粒度不均、流动性存在波动的松散物料，水平螺旋输送搭配定点堆料的结构是中小型加工场地、建材预处理工段、生物质原料堆场常用的物料转运方案。这套装置的核心输送单元采用等直径连续螺旋叶片结构，叶片焊接在中心传动轴上，轴体两端通过带座轴承固定在U型输送槽体的端板上，槽体上部设置敞口接料段，可直接承接上游破碎、筛分设备的出料，也可搭配人工上料料斗完成物料喂入。槽体靠近出料端的位置开设向下的卸料口，物料在螺旋叶片的轴向推力作用下沿槽体向前移动，最终从卸料口下落完成堆料作业，整套结构没有复杂的转向或中间卸料结构，维护点集中在两端轴承与驱动端的传动部件，适合长时间连续运行的工况。

　　驱动单元布置在输送槽体的出料端一侧，采用电机与减速机直连的布置方式，减速机输出轴通过联轴器与螺旋主轴连接，这种端驱的布置方式可以避免传动部件与进料端的散料直接接触，减少物料卡滞传动结构的风险，同时驱动端的安装支架与槽体机架采用螺栓连接，后期检修时可以整体拆卸，不需要拆解整个输送槽体。槽体的支撑采用方管焊接的三角支架结构，支架底部设置安装底板，可通过膨胀螺栓固定在硬化地面上，支架的高度根据堆料的自然堆积角设计，确保卸料口距离地面的高度足够让散料形成稳定的料堆，不会出现物料堆积后触碰槽体底部的情况。进料端上方设置的高架接料架采用型钢焊接的龙门式结构，架体的支腿直接落地固定，接料面为倾斜导料板，可将上游落下的物料导入输送槽的进料段，避免物料撒落到槽体外部，接料架的宽度比输送槽进料口宽200mm左右，可适配上游皮带机或者铲车倒料的落料范围，减少物料散落造成的清理工作量。

　　设计过程中首先需要根据输送物料的堆积密度确定螺旋叶片的直径与轴体转速，针对木屑这类容重较轻、摩擦力较小的物料，转速可以适当提高，输送砂石这类磨琢性较强的物料时则需要降低转速，减少叶片与槽体的磨损。螺旋叶片与U型槽体内壁的间隙控制在3-5mm，间隙过大会造成物料在槽底残留，间隙过小则容易因为加工安装误差出现叶片刮蹭槽体的问题。槽体的壁厚根据物料的磨琢性选择，输送砂石时采用4-6mm的耐磨钢板卷制，输送木屑等软质物料时可采用2-3mm的普通钢板制作，控制制造成本。机架的焊接需要保证各支撑点的同轴度，螺旋主轴安装后需要手动盘车检查转动阻力，确保没有卡滞点后再安装驱动部件，两端的轴承座需要设置密封结构，避免细颗粒物料进入轴承造成磨损，可采用毡圈密封加迷宫密封的组合形式，适配多尘的作业环境。

　　安装边界方面，整套装置的水平长度根据现场的输送距离确定，常规中小型堆料用的螺旋输送机长度在3-6m区间，槽体宽度与螺旋直径匹配，常见的200mm直径螺旋对应的槽体宽度为220mm，整体设备的宽度包含驱动电机与支架在内不超过1.2m，安装时需要保证设备的水平度偏差不超过1/1000，避免螺旋轴出现偏磨。进料端的接料架高度根据上游设备的出料高度调整，通常接料面距离地面的高度在1.8-2.5m之间，方便铲车或者上游设备直接卸料。设备的电控部分可搭配启停开关与过载保护，当物料卡滞造成电流过大时自动停机，避免烧毁电机，部分需要调整堆料位置的场景还可在支架底部加装行走轮，实现短距离的位置移动，适配不同的堆料点位需求。

　　实际使用过程中，这类螺旋堆料装置不需要复杂的操作培训，日常维护仅需要定期检查轴承的润滑情况、螺旋叶片的磨损量以及连接螺栓的紧固状态，相比皮带输送机，螺旋结构的密封性更好，输送粉状、颗粒状物料时不会出现撒料漏料的问题，且整体结构紧凑，占用场地面积小，适合场地受限的中小型加工场所使用。针对不同的物料特性，还可在卸料口位置加装导料板，调整物料的下落方向，改变料堆的形状，也可在槽体上加装振动器，帮助流动性差的物料顺利向前输送，避免出现堵料的情况。
