多罐体组合式屋顶储水支撑钢架结构

　　在民用建筑、小型厂区的集中供水系统搭建中，屋顶高位储水支架是保障重力供水稳定性的核心结构件，这类架体需要同时适配屋顶的承重边界、储水罐体的排布需求，以及日常检修的操作空间，很多老旧小区供水改造、小型自建厂房的供水配套里，这类架体的设计合理性直接决定了供水系统的使用寿命与运维安全性。这套架体采用方形落地底座设计，底座为整板式承重结构，能够将上部所有载荷均匀分散传递到安装基面，避免局部压强过大破坏屋顶防水层或结构层，底座的安装边界需要匹配屋顶预留的设备安装区域，安装前需要确认基面的静态承重阈值不低于架体满载后的总载荷，也就是包含罐体、储水、架体自重、检修动载荷在内的总重量，避免出现结构沉降风险。

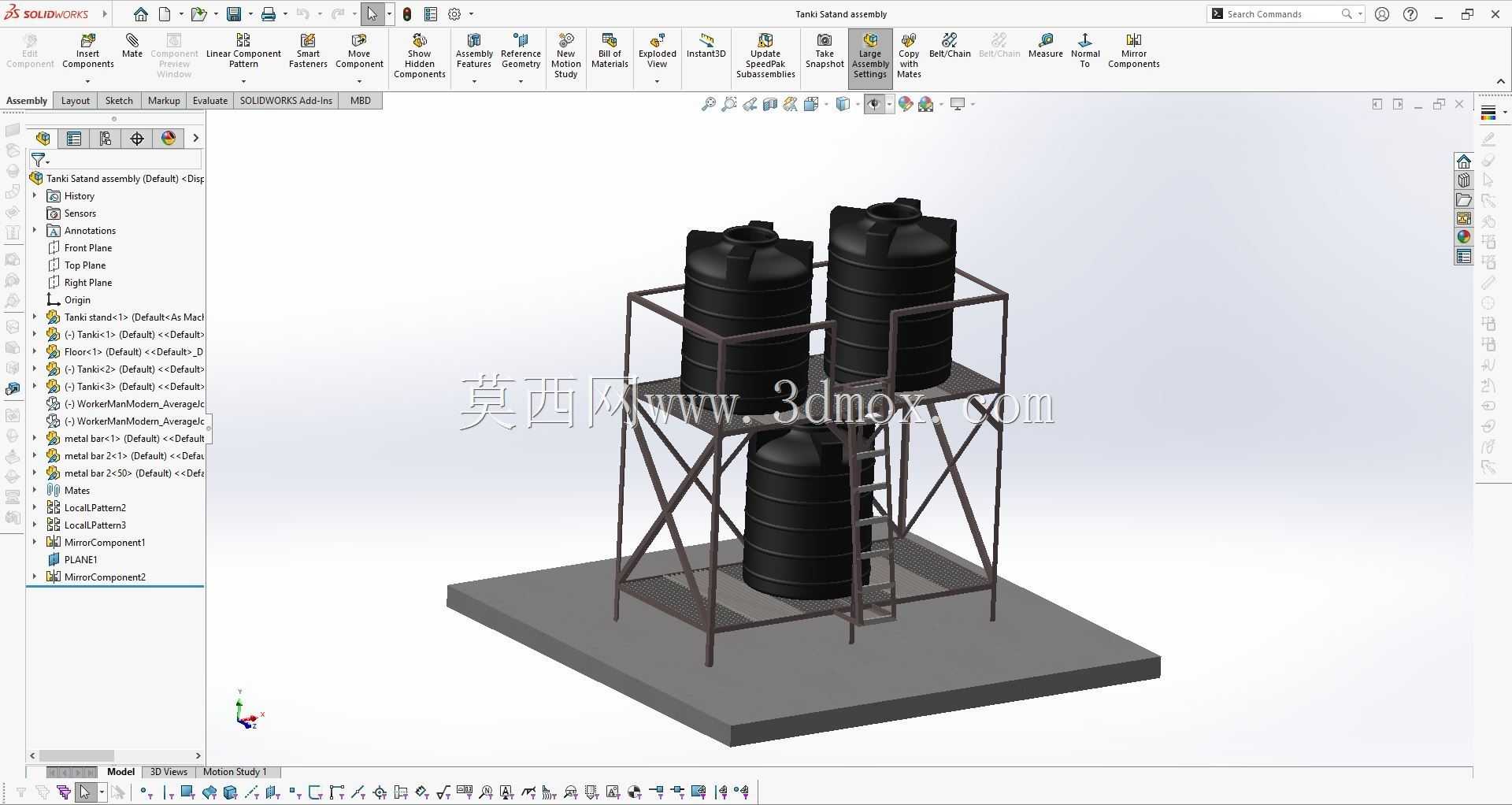

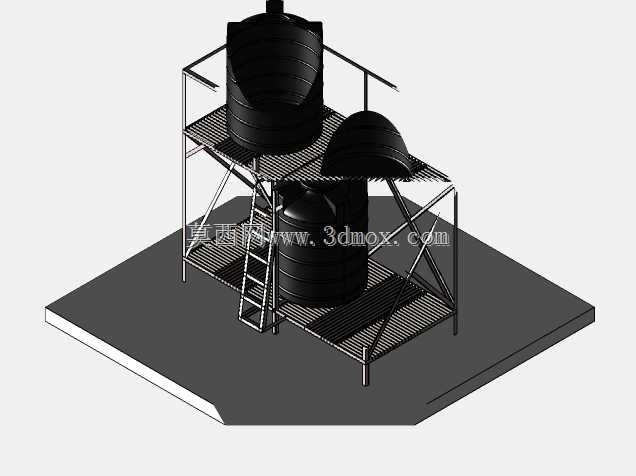

　　架体的上层设置两个罐体安装位，下层预留一个罐体安装位，总共可容纳四个单罐容量1000升的储水罐体，这种错层排布的设计一方面压缩了架体的整体占地面积，适配屋顶有限的安装空间，另一方面也让不同罐体的管路排布更有层次，减少管路交叉弯折带来的水头损失。架体的支撑立柱采用交叉斜撑加固结构，每一组立柱之间都设置了X型斜向支撑件，能够抵消满载状态下的水平侧向力，避免大风天气或者罐体注水时的水流晃动带来的架体形变，立柱与底座、上层平台的连接节点都采用了加强筋加固，保障节点处的载荷传递顺畅，不会出现应力集中导致的焊缝开裂问题。

　　架体侧面集成了直爬梯结构，爬梯的踏步间距符合人工攀爬的操作习惯，爬梯直接连通地面底座与上层操作平台，运维人员可以通过爬梯到达上层平台完成罐体阀门操作、管路检修、罐体清洁等作业，上层平台周边设置了一圈防护栏杆，栏杆高度满足高空作业的防护要求，避免运维人员作业时发生坠落风险。设计这类架体的时候，首先要核算单罐满载后的重量，1000升水的重量为1吨，加上罐体自身重量，单罐静态载荷约1.1吨，四个罐体总静态载荷约4.4吨，再加上架体自重、检修时的人员与工具动载荷，架体的整体设计承重阈值需要预留至少1.5倍的安全系数，也就是总承重不低于7吨，才能保障长期使用的结构稳定性。其次要考虑罐体的固定方式，每个罐体安装位都设置了与罐体底部轮廓匹配的定位挡边，罐体就位后可以通过抱箍将罐体与架体平台固定，避免大风或者外力碰撞导致罐体移位倾覆。另外架体的平台面板采用镂空式设计，一方面可以减少架体自身的重量，降低屋顶的承重负担，另一方面可以避免平台面积水，减少架体的锈蚀风险，延长整体使用寿命。在管路适配方面，架体的每层平台都预留了管路穿装空间，进水、出水、溢流管路可以顺着架体的支撑立柱排布，通过管卡固定在立柱上，让整体管路走向规整，也减少管路长期悬空带来的接头松动风险。

　　这类架体的安装需要注意，就位前要在底座与屋顶基面之间铺设减震垫，一方面可以缓冲注水、水流晃动带来的震动，避免震动传递到建筑结构产生噪音，另一方面也可以避免底座与屋面直接接触，减少屋面防水层被钢板划伤的风险。日常运维过程中，需要定期检查斜撑与立柱的连接节点、爬梯的固定螺栓、罐体抱箍的紧固状态，尤其是在极端大风天气过后，要排查架体是否出现形变、连接是否松动，每年度可以对架体的锈蚀情况做一次排查，对锈蚀部位做补漆防腐处理，保障架体的结构强度始终处于安全区间。不同于地面安装的储水支架，屋顶安装的架体对风阻的考量更为重要，错层排布的罐体设计也在一定程度上降低了整体的迎风面面积，交叉斜撑的结构也提升了架体的抗侧风能力，能够适配多数普通民用建筑屋顶的安装环境，为小型集中供水系统提供稳定的高位储水支撑。
