崎岖地形重载物料调平转运承载车

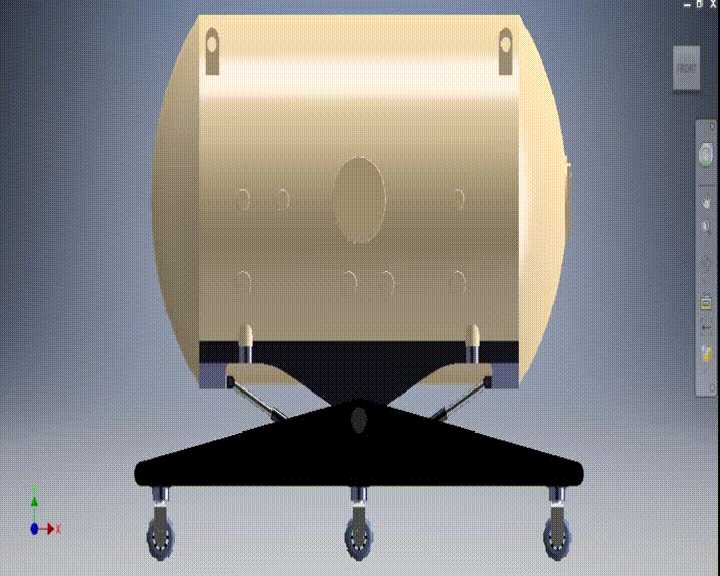

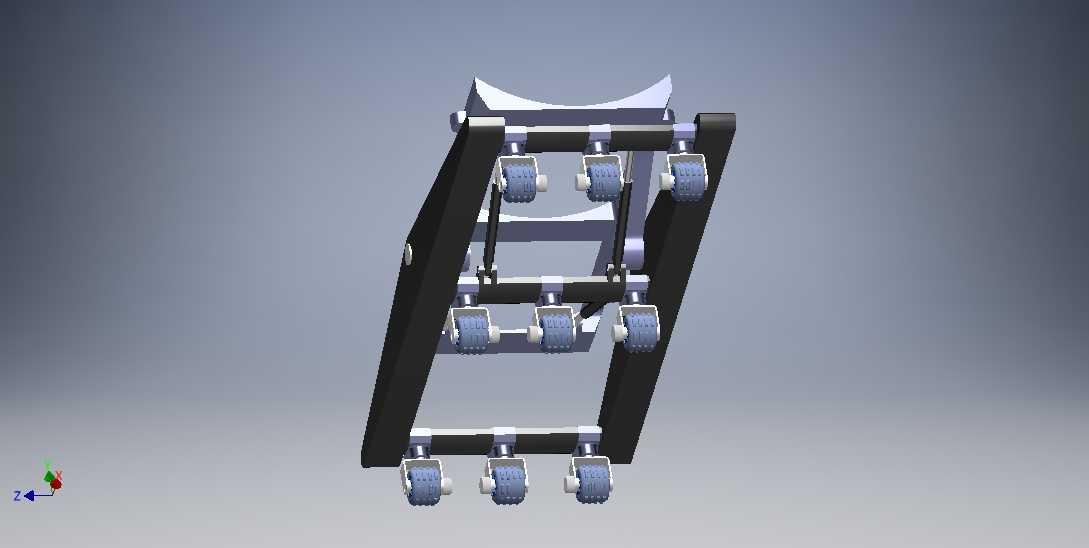

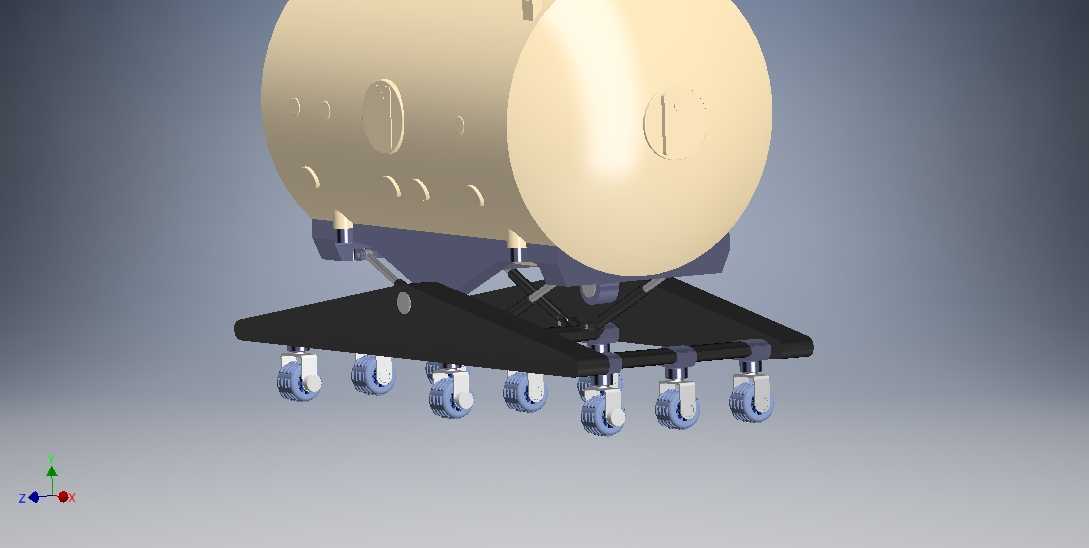

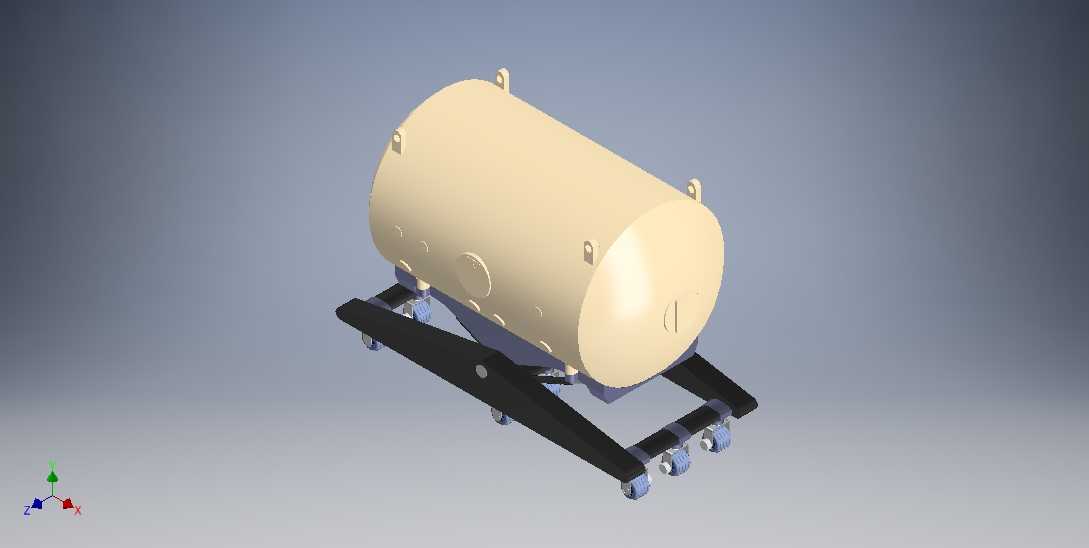

　　这套铰接联动机构可以让上层承载框架在两个正交方向上完成最大20度的角度摆动补偿。实际作业时，当车辆单侧碾过凸起岩面或者陷入凹坑，下层行走架会随地面轮廓产生倾斜，液压系统可根据水平传感器反馈或者人工手动操控，分别调整四个液压缸的伸缩行程，绕中心重型摆销抵消两个方向的倾斜量，让上层罐体始终保持在允许的水平度公差范围内，这套补偿逻辑尤其适配野外星球探测预研场地、荒漠基建工地、非硬化矿山便道这类没有平整通行条件的场景。行走端的轮组没有采用传统整车转向桥结构，而是将每一组行走轮都设计为可绕自身竖直轴线360度全向回转的独立脚轮单元，轮架与下层框架的连接位置预留了足够的回转间隙，不存在传统转向机构的最大转角限制，在狭窄的作业工位之间，这套重载转运承载装置的核心设计目标，是在非铺装、起伏落差大的崎岖作业面内，始终维持所载重型物料的水平姿态，避免罐类、精密重载舱体在转运过程中因倾斜超限出现内部介质晃荡、支承点偏载、接口错位甚至结构倾覆的问题。整套承载结构分为上下两层独立框架，上层框架直接与被转运的S.H.类重载物流罐体固连，罐体周向预留的多组吊耳与安装座既可以在转运前完成吊装对位，也能在长距离移动过程中通过绑带、锁扣实现二次紧固，防止罐体相对于承载面出现滑移。下层框架作为行走与姿态调节的基座，承担全部地面支撑与驱动力传递，两层框架之间并非刚性焊死，而是布置了四组液压执行元件与一枚重型摆动销轴，

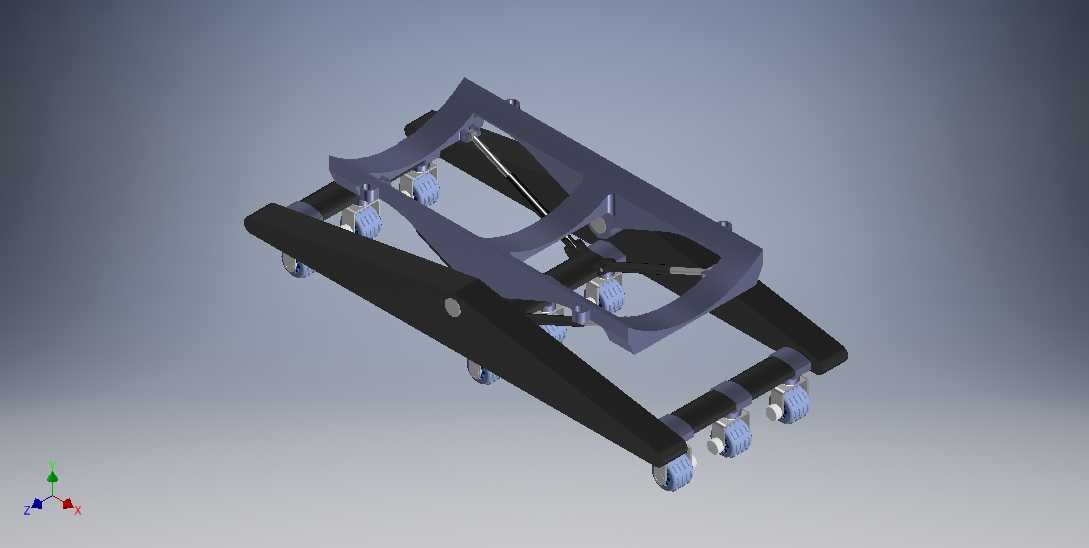

　　整车可以完成原地回转、横向斜行、多轮协同差速转向等动作，哪怕行进路线上突然出现突兀的障碍物、壕沟边缘或者临时堆放的构件，操作人员也不需要反复倒车调整航向，直接通过多轮角度组合就能绕行通过，大幅降低复杂地形下的通行卡死概率。从结构建模的分层逻辑来看，上层罐体采用薄壁筒身加两端椭圆封头的典型压力容器外形，筒壁外侧均布的加强圈与局部凸起的人孔、管接口位置都做了壁厚补强，罐体与上层框架的接触位置不是简单面接触，而是设置了对应弧度的支承鞍座，鞍座与罐壁之间预留缓冲垫安装空间，避免硬金属接触在颠簸工况下产生局部压痕。下层框架采用两根大截面纵梁作为主承力骨架，纵梁向车头车尾方向延伸出倾斜的支承臂，既给液压管路、轮组驱动元件留出安装空间，

　　也让整车的重心尽可能落在轮组围成的支承多边形中心，降低大角度调平过程中的侧翻风险。安装边界层面，整套装置的总长、总宽尺寸需要匹配野外作业通道的限界，上层罐体的最大外径决定了整车横向最宽处，建模时两侧轮组的外伸量要控制在罐体投影轮廓附近，避免窄路通行时轮体刮蹭岩壁；高度方向上，罐体顶部的吊耳最高点与下层框架最低离地间隙需要协同校核，既要保证崎岖路面起伏时底部框架不会磕碰地面凸起，也要控制整车总高满足运输限高要求。铰接点的选型上，中心重型摆动销需要承受两层框架之间传递的全部径向载荷与部分冲击载荷，销孔配合位置设计有润滑脂注油通道与防尘密封结构，四组液压缸分别布置在框架四角，每个油缸的上下铰接点都采用关节轴承，

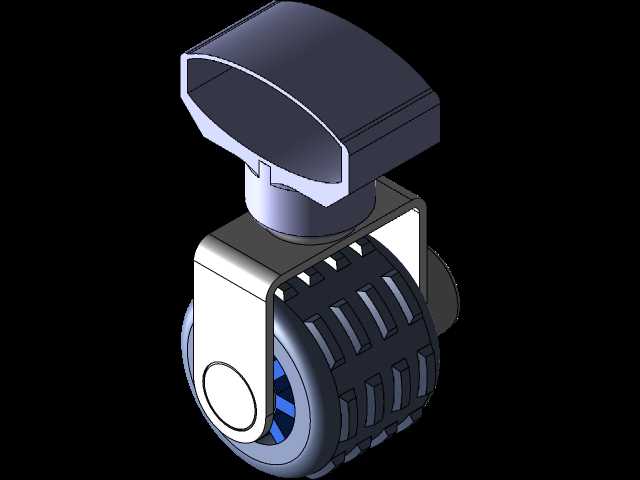

　　补偿框架摆动过程中产生的小角度错位，避免油缸因径向附加力出现杆体弯曲、密封件过早磨损。轮组部分的每个轮子都配套独立的回转支承与制动接口，在驻车装填物料时可以锁死全部轮体的回转角度与转动自由度，让整车成为稳定的固定承载平台，配合上层调平机构，哪怕停靠在斜坡上也能快速搭建出水平作业工位。这套结构没有采用复杂的多自由度并联平台方案，而是用两层框架、单枚中心摆销加四缸联动的极简布局实现双向倾角补偿，零部件数量少、野外维护时拆解更换方便，全向轮组的设计也让它不需要配套专门的转向驱动桥，整体制造成本与故障点都控制在较低水平，既可以用于地面极端地形的重载物流转运验证，也可为星表探测任务中大型舱段、物资罐的转运平台设计提供结构参考。
