CA6140车床用多层堆叠式法兰垫环结构

　　在普通卧式车床的主轴传动、进给系统以及流体管路配套的密封、定位环节中，这类多层堆叠式垫环是承担载荷分散、间隙补偿、密封面适配功能的核心配套零件，尤其在CA6140这类经典通用车床的改造、维修以及定制化工装配套场景中，不同厚度、不同孔径的垫环往往需要根据实际装配间隙做适配选型，传统的单规格垫环往往需要多片叠加修磨才能满足装配公差要求，而这种集成式多层结构的垫环，能够在不额外增加修磨工序的前提下，通过不同层的台阶定位适配不同通径的法兰对接面，减少现场装配的选配工作量。从实际功能来看，这类垫环安装在法兰连接副之间时，最外圈的螺栓孔位完全匹配对应规格法兰的安装孔距，每一层环形凸台的高度差经过精确计算，能够在螺栓预紧时让各层的承压面均匀受力，

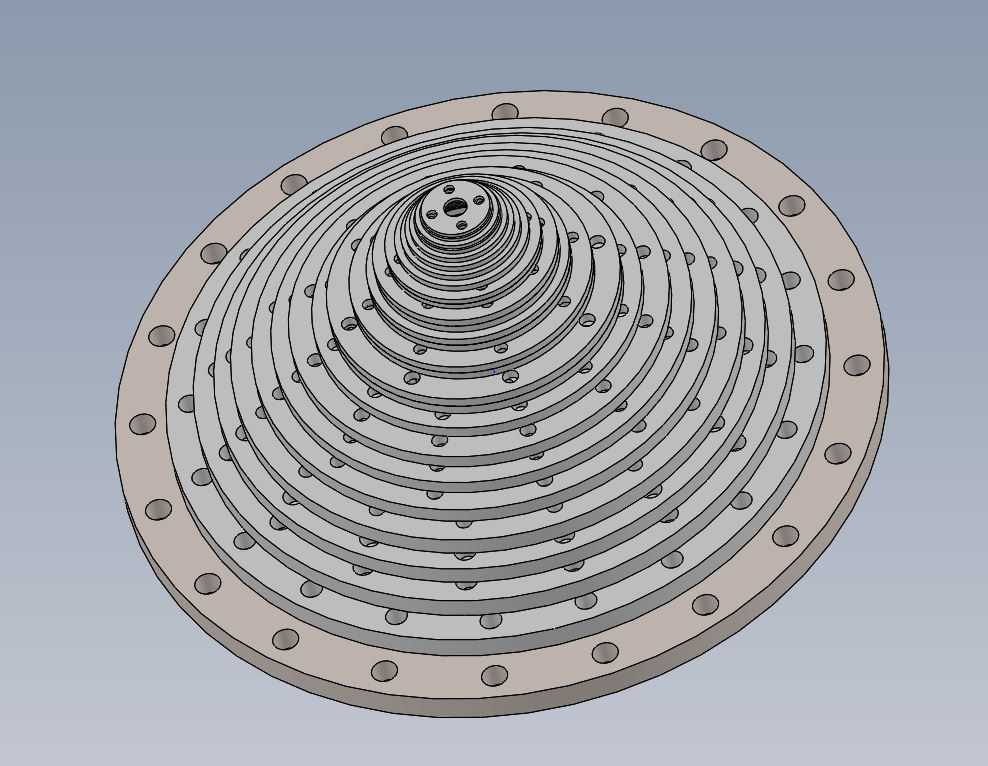

　　避免传统单片垫环在变径管路对接时出现的局部应力集中问题，尤其是在车床冷却系统、润滑系统的管路对接位置，垫环的密封面平整度直接影响管路的密封可靠性，不锈钢与镀锌钢的材质选型，分别对应了有腐蚀性切削液接触的润滑管路、以及普通常压冷却水管路的使用需求，不锈钢材质的垫环可长期接触乳化液、切削油而不出现锈蚀卡滞，镀锌钢材质的垫环则在常规干燥装配环境下具备足够的防锈能力，同时成本更具优势。从设计思路上看，该垫环采用同轴多层台阶结构，所有环形结构的回转中心完全重合，安装时仅需要对准最外圈的螺栓孔即可完成定位，不需要额外做同轴度找正，每一层环形凸台的外径与对应通径的法兰密封面内径形成小间隙配合，装配时能够自动导正法兰的对接位置，

　　避免螺栓预紧过程中法兰出现偏斜。从安装边界来看，垫环的整体厚度控制在常规法兰连接的间隙允许范围内，最外圈的螺栓孔数量、孔径以及孔中心距完全匹配对应压力等级的法兰标准，不需要对原有法兰结构做任何改造即可直接安装，多层台阶的径向尺寸覆盖了从最小通径到最大通径的常用管路规格，在车床的多管路并排布置场景中，单款垫环即可适配不同通径的法兰对接需求，减少备件的储备种类。在实际机床维修场景中，经常遇到原有法兰密封面因为长期拆卸出现磕碰、划痕的情况，传统处理方式需要对密封面进行铣削修复，修复后法兰的对接间隙会出现变化，这时候就需要不同厚度的垫环来补偿间隙，而这款多层垫环的各层可以根据实际间隙需求，选择对应层级的接触面进行装配，

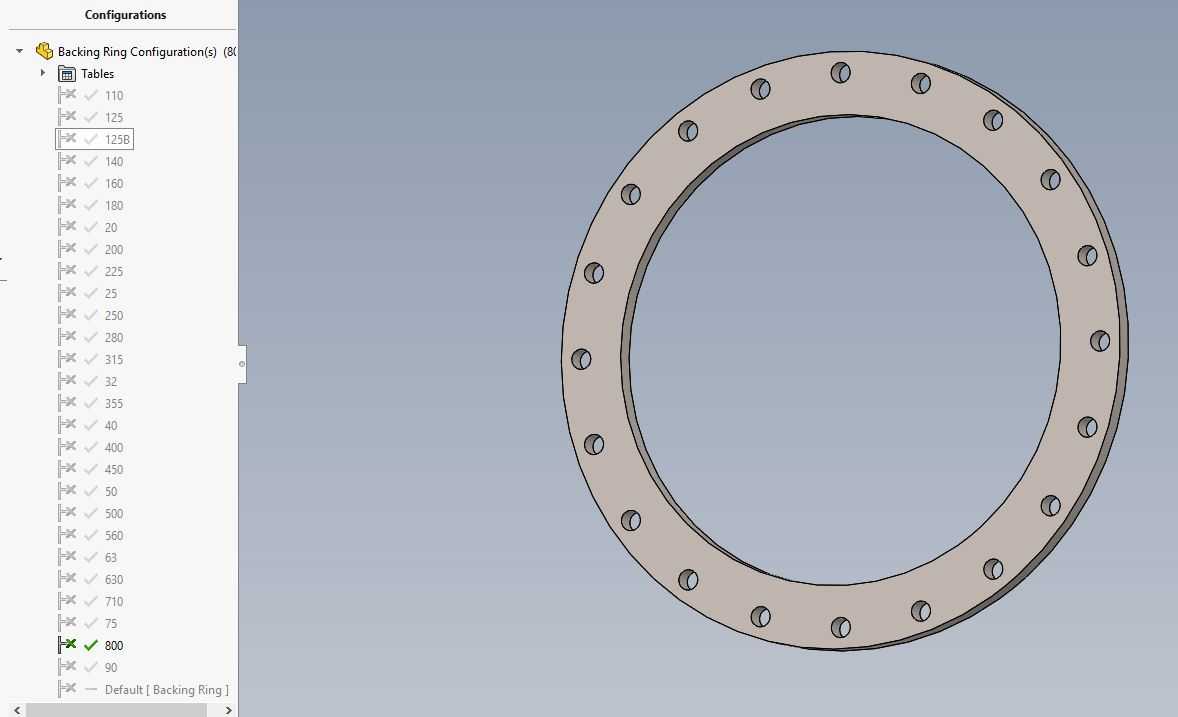

　　甚至在需要更大补偿量时，可以通过多片垫环的组合来满足间隙要求，同时各层的环形凸起还能嵌入法兰密封面的划痕凹槽中，提升密封效果，减少密封垫片的破损概率。在建模过程中，这类回转类零件需要严格控制各层台阶的同轴度公差，所有螺栓孔的位置度公差需要符合法兰安装的通用要求，承压面的表面粗糙度需要满足密封装配的要求，避免因为表面粗糙度过大导致的密封泄漏问题，同时各层台阶的过渡圆角需要做合理设计，避免应力集中导致垫环在螺栓预紧力作用下出现层间断裂的问题。从长期使用的角度来看，这类垫环的材质硬度经过合理匹配，既不会因为硬度过高刮伤法兰密封面，也不会因为硬度过低在螺栓预紧时出现过度塑性变形导致预紧力失效，在车床的长期运行振动环境下，垫环能够保持稳定的尺寸精度，不会因为长期受载出现蠕变导致连接松动，在主轴箱的法兰定位环节，这类垫环还能够承担轴向间隙调整的功能，通过选择不同层级的接触来调整轴承的预紧间隙，不需要额外加工调整垫片，大幅提升主轴装配的效率。
