直插式聚合物正温度系数过流保护元件结构

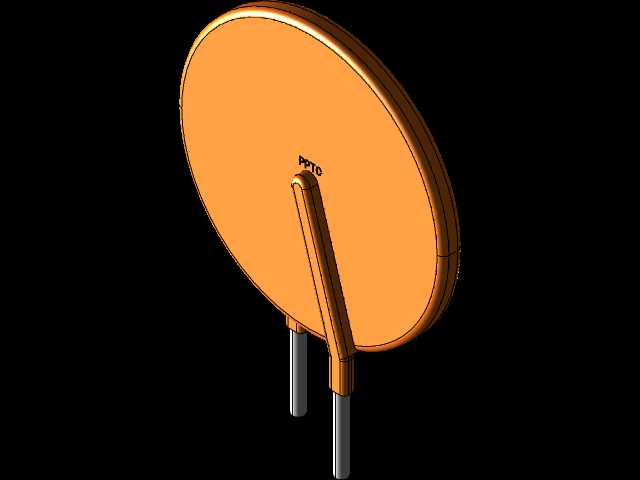

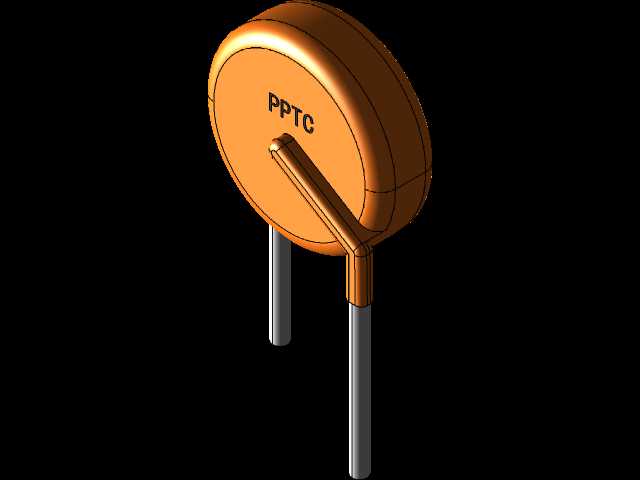

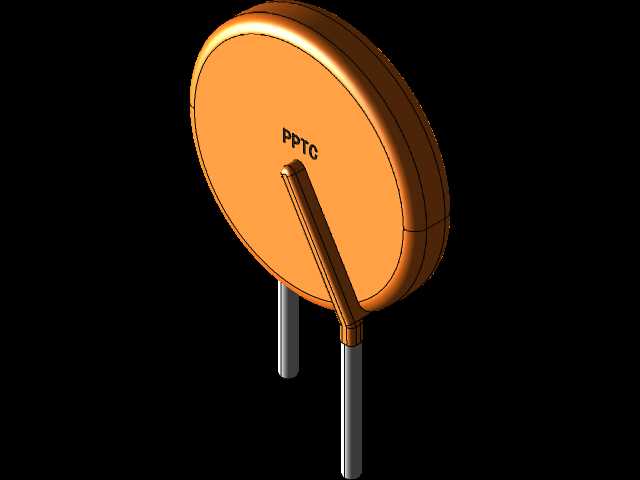

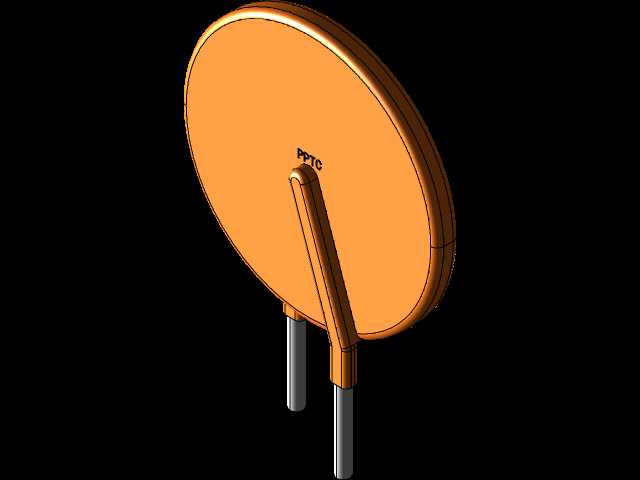

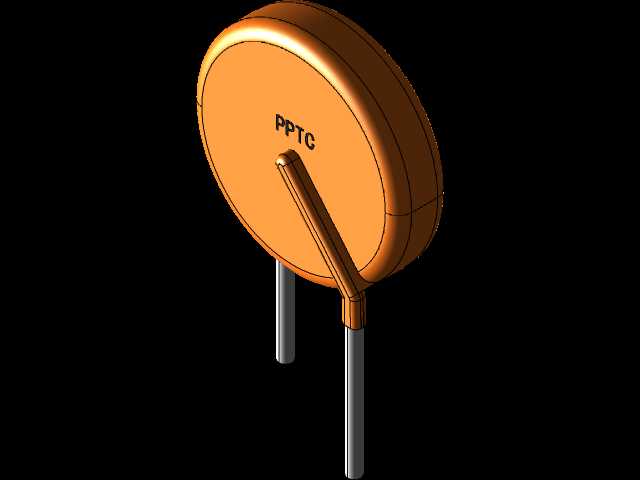

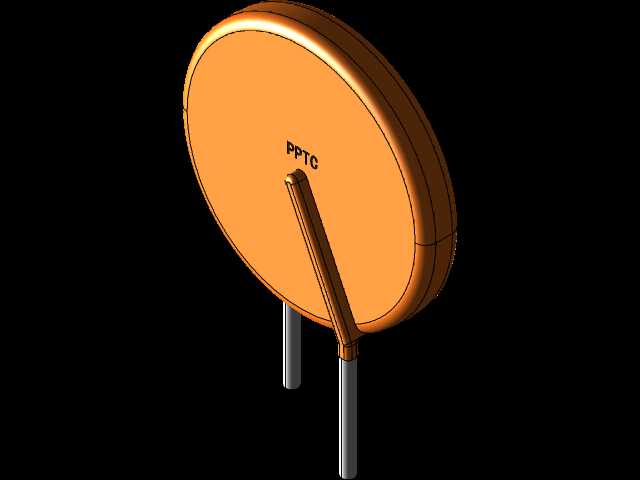

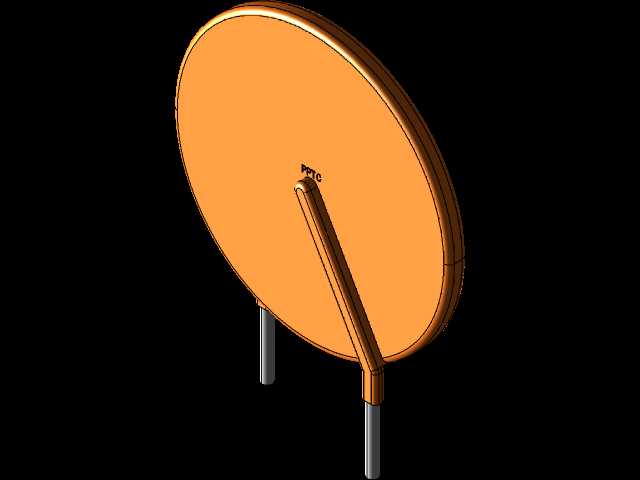

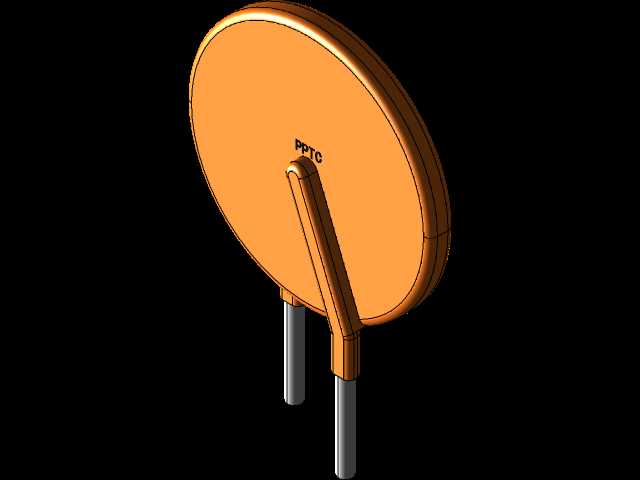

　　做消费类电子、工控板卡电路设计的工程师，对直插式PPTC元件不会陌生，这类元件常被布置在电源输入回路、负载驱动前端，替代传统一次性保险丝，应对短时过载、短路冲击的场景，避免故障扩大烧毁后端核心器件。从三维结构来看，该元件主体为圆片状聚合物基芯材，芯材内部掺杂导电炭黑粒子，常温状态下导电粒子构成连续导电通路，元件呈现低阻导通状态，不会影响电路正常供电；当回路出现过流、或是环境温度异常升高达到元件动作阈值时，聚合物基体受热膨胀，将原本连通的导电粒子链拉开，元件电阻瞬间跃升至高阻状态，把回路电流限制在极低水平，实现过流保护，故障排除、温度回落之后，聚合物基体收缩，导电通路重新恢复，元件可自动复位回到低阻导通状态，无需人工更换，大幅降低设备后期维护成本。

　　结构设计上，圆片状的聚合物芯材边缘做了全包封绝缘处理，避免引脚焊接、或是装配过程中芯材边缘与周边导体、结构件接触造成短路风险；两根直插引脚采用镀锡铜材质，引脚与芯材内部电极的连接位置做了加宽过渡结构，一方面提升引脚与芯材的结合强度，避免插件、波峰焊过程中引脚受外力脱落，另一方面加宽的过渡段可以降低引脚与芯材连接位置的电流密度，减少大电流工况下连接位置的额外发热，避免元件误动作。引脚的伸出长度、引脚间距符合常规直插元件的布板规范，可适配标准2.54mm间距的PCB焊盘，既可以手工插件焊接，也能适配自动插件机的批量上料装配要求，元件整体厚度控制在常规直插元件的安装空间范围内，装配后不会与外壳、周边 tall 元件产生空间干涉。

　　实际选型应用中，这类直插PPTC常被用在小家电控制板、电源适配器、低压工控信号回路、玩具供电回路这类对成本敏感、同时需要可恢复过流保护的场景，相比贴片式PPTC，直插结构的元件耐受冲击电流能力更强，引脚本身的散热条件更好，在持续过流工况下的动作一致性更稳定，不容易出现贴片元件常见的焊点热疲劳脱落问题。建模过程中需要重点关注几个关键尺寸边界：首先是圆片主体的直径与厚度，这两个参数直接决定元件的额定电流、动作温度参数，芯材体积越大，对应的额定保持电流越高；其次是引脚的直径、中心间距，这两个尺寸直接对应PCB Layout阶段的焊盘设计，间距偏差过大会导致自动插件时无法顺利插装，引脚直径过粗会造成插装阻力过大损伤PCB焊盘，过细则会导致焊接后引脚固定强度不足，受外力容易出现歪斜、虚焊问题；另外引脚的弯折位置、伸出长度需要匹配波峰焊的工艺要求，过长的引脚会在过波峰时沾锡过多造成相邻焊盘连锡，过短则会导致焊接浸润面积不足影响焊接可靠性。

　　从结构可靠性角度出发，该类元件的圆片主体与引脚连接位置做了应力释放设计，避免PCB装配后受外力挤压时，应力直接传递到芯材与电极的连接界面，造成内部接触电阻升高、保护特性漂移；主体外表面的印字区域预留了足够的平整面，可丝印型号、额定参数、极性标识（部分带方向要求的型号），方便生产装配过程中的人工目视核对，避免错料。在整机装配的安装边界上，元件主体与周边发热元件（比如功率电阻、整流桥、变压器）需要预留足够的散热间距，避免周边元件的发热导致PPTC长期工作在接近动作阈值的温度区间，出现误动作影响设备正常运行；同时元件布置位置要避免靠近设备外壳的通风口，防止环境温度骤变影响元件的保护动作精度。
