带密封盖圆柱塑料收纳桶结构设计

　　这套圆柱塑料容器的结构建模，围绕日常分装、样品暂存、小零件收纳这类高频场景展开，桶身采用直筒加底部圆弧过渡的构型，没有突兀的直角转角，一方面规避注塑生产时厚壁位置缩痕、应力集中的问题，另一方面日常清洁时不会残留积存污渍，拿取放置也不会因为锐边划伤操作人员。从实际使用的边界条件出发，桶口位置设计了连续外螺纹结构，配套的旋盖内侧预留对应内螺纹咬合行程，旋合后可以形成稳定的轴向压紧，配合盖底的贴合端面，能够满足普通干性物料、零散五金件、实验耗材的防尘密封需求，不需要额外加装密封圈就能应对常规室内存放的防护要求。

　　桶身的壁厚沿轴向保持均匀分布，口部螺纹段做了局部加厚补强，因为日常旋拧盖子的时候，扭矩全部作用在口部螺纹区域，如果壁厚和桶身一致，反复开合后容易出现螺纹滑牙、桶口胀裂的问题，加厚之后既提升了螺纹的啮合强度，也让桶口放置在台面时的抗磕碰能力明显提升。桶底采用微圆弧收底，不是完全平底的设计，实际放置时即使工作台面存在轻微不平，桶体也不会出现晃动摇摆的情况，同时圆弧过渡让底部和侧壁的衔接位置没有应力死角，注塑冷却过程中收缩速率更均匀，量产时不容易出现底部翘曲变形。

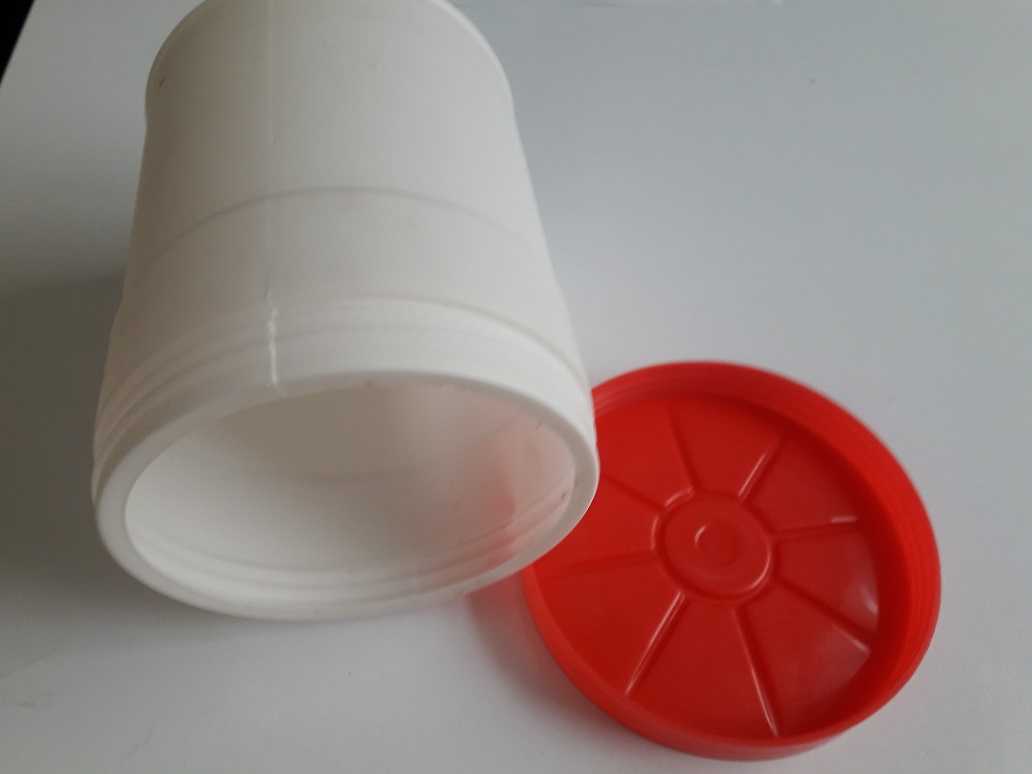

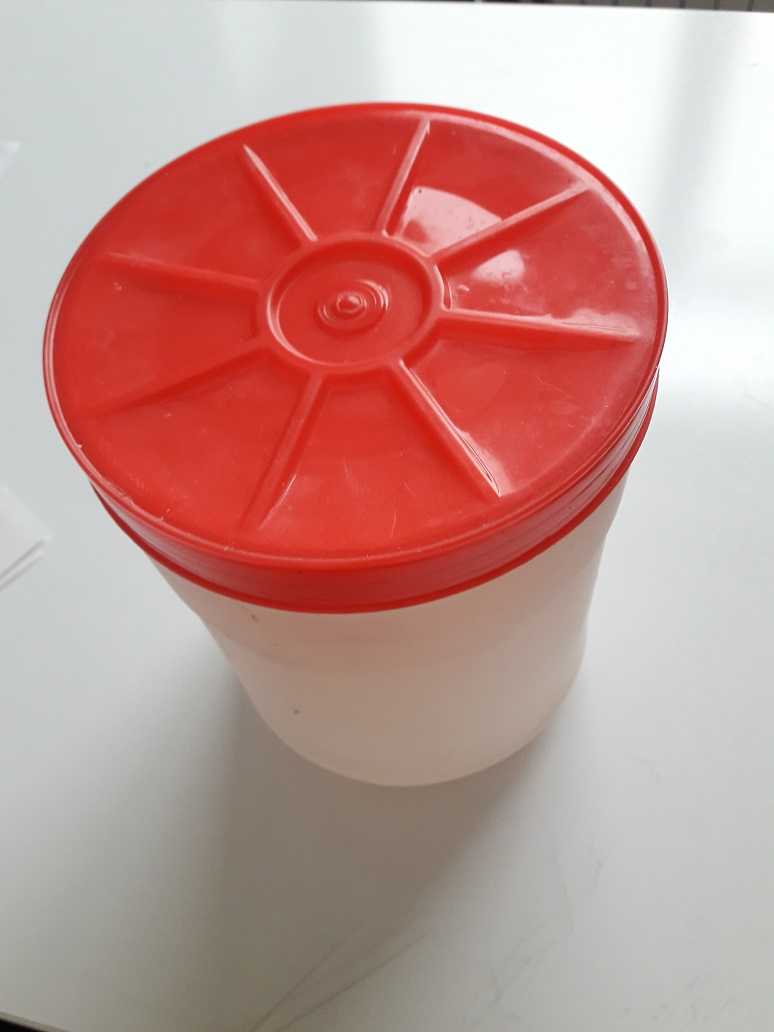

　　配套的顶盖顶面做了放射状加强筋布局，从中心圆心向外辐射延伸，搭配环形的加强凸台，整个盖面的刚性得到大幅提升，当多个装满物料的桶上下堆叠存放时，顶盖不会因为上方桶体的重压出现下凹塌陷，放射筋同时也充当了旋拧时的防滑受力结构，操作人员手掌按压旋转时，筋条和掌心的摩擦力更大，不需要额外做滚花纹理就能轻松拧紧或者旋开。单独建模的浅底托盖可以作为临时放置盖，拧开主盖之后可以把盖子倒扣在台面上，避免盖内侧接触桌面沾染灰尘，也可以作为小零件临时分拣的托盘使用，盛放螺丝、垫片这类 tiny 零件时不会滚落。

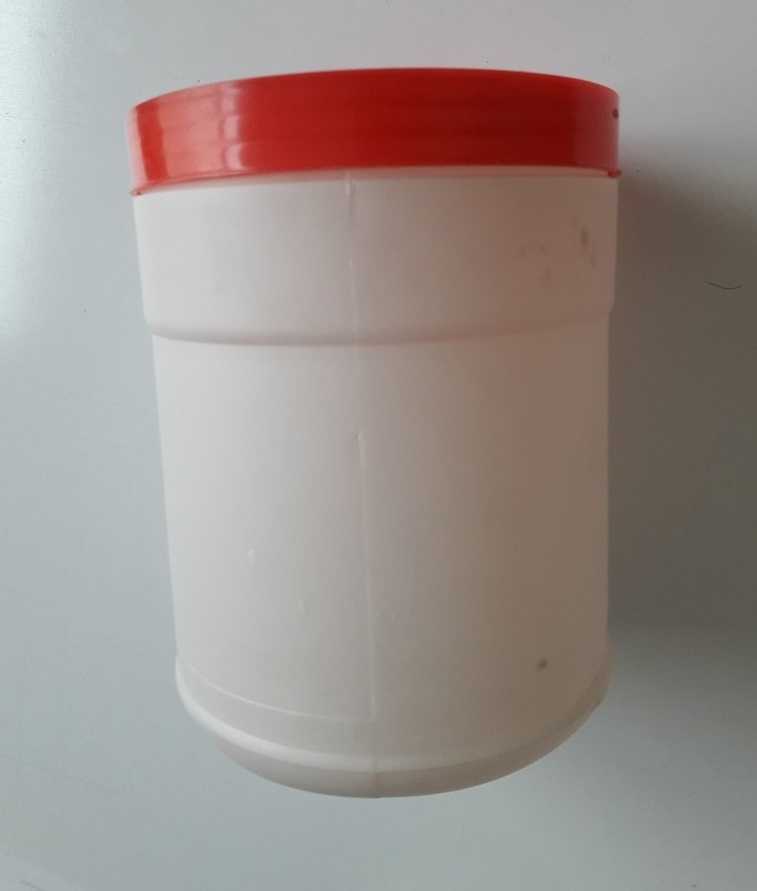

　　建模过程中所有配合面都预留了合理的装配间隙，螺纹段的旋合长度按照桶口直径的三分之一左右设定，既保证旋合之后不会轻易松脱，也不会因为螺纹行程过长导致旋拧操作费力。桶身外壁设计了两道浅环形凹槽，位置分别在桶身上下三分之一处，这两道凹槽首先是作为视觉分区，让直筒桶身不会过于单调，更重要的是充当手持定位槽，搬运装满物料的桶时，手指可以自然贴合在凹槽位置，提升握持摩擦力，沾水或者沾油的情况下也不容易打滑脱手。

　　从安装和摆放的边界来看，圆柱构型的最大优势就是空间利用率灵活，无论是放在货架格位、工作台抽屉，还是集中堆放在物料周转区，相邻桶体可以紧密贴合排列，不会出现方形容器转角处的空间浪费。桶体的整体高径比设定在2:1左右，这个比例下站立放置的重心很低，即使内部装载偏重的金属小零件，也不会轻易倾倒，同时手持抓取的时候单手就可以完全环握住桶身，不需要双手搬运。

　　结构设计阶段也充分考虑了注塑脱模的工艺性，所有侧壁的拔模斜度统一取1.5度，沿出模方向平滑过渡，没有侧向倒扣结构，不需要设计复杂的抽芯滑块，模具结构简单，量产时成型周期短，生产成本更低。螺纹段采用标准的圆牙螺纹构型，牙顶和牙底都做了圆角处理，不会出现尖锐应力集中点，反复旋合的使用寿命更长，即使塑料件出现轻微的冷流形变，螺纹也不会轻易崩断。桶口的端面做了窄边平面设计，旋盖拧紧之后盖内的顶平面可以完全压合在这个端面上，形成一圈连续的密封线，阻挡粉尘、水汽进入桶内部，对于存放怕潮的五金配件、电子元器件来说，这样的结构已经可以满足普通车间仓储的防护要求。

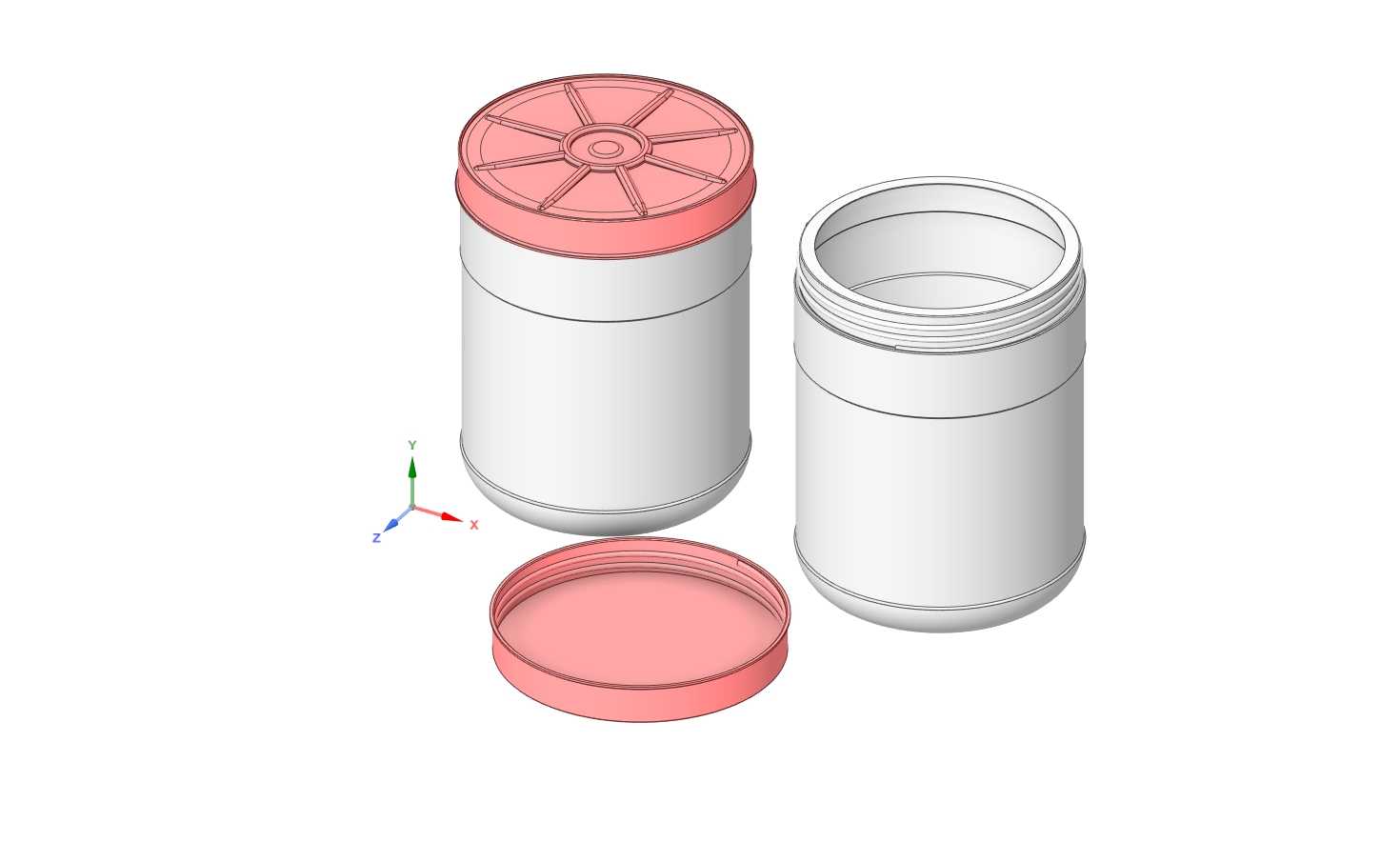

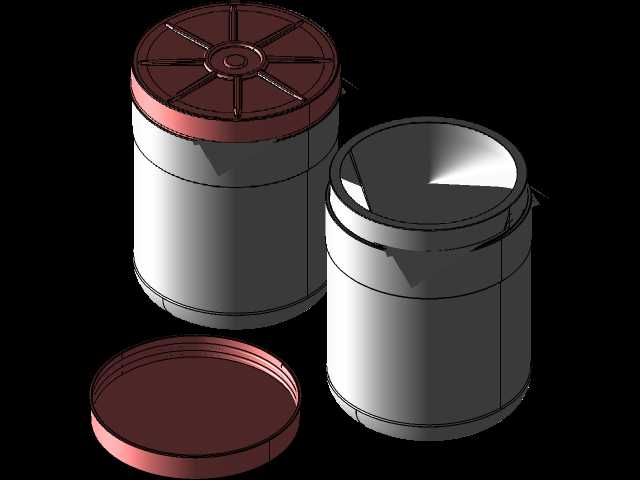

　　整套模型把桶身、主旋盖、备用托盖三个零件分别独立建模，装配关系清晰，干涉检查全部通过，既可以直接作为注塑件开模的结构参考，也可以用来做物料收纳场景的布局仿真，根据存放物料的重量不同，还可以在这个基础构型上调整壁厚、更换改性PP、ABS等不同材质，适配从食品分装到工业零件收纳的不同使用需求。
