小型台式木工车削加工设备结构设计

　　这款小型木工加工设备的结构设计，完全围绕小尺寸木料的回转类加工需求展开，整体采用卧式床身布局，没有冗余的外罩与装饰结构，所有功能部件直接外露，既方便日常操作时的工件装夹、尺寸调整，也能在加工过程中直观观察刀具与木料的接触状态，适配个体木工工坊、手工DIY工作室、职业院校木工实训场景的使用需求，可完成圆柱面车削、端面修整、简易内孔加工、木旋工艺品成型等多类加工工序。从结构布局来看，床身采用框架式焊接钢结构作为承载基体，底部预留整面安装法兰面，可通过螺栓直接固定在工作台或者专用支架上，安装时需保证床身导轨面的水平度误差控制在每米0.1mm以内，避免因安装倾斜导致主轴回转轴线与床身导向面不平行，最终出现加工锥度超差的问题。

　　床身整体长度适配长度1米以内的长条木料加工，两顶尖最大间距预留足够的装夹余量，可满足大部分小型木构件、手作木艺品的加工尺寸需求，中心高参数适配直径150mm以内的回转木料，完全覆盖日常小型木工加工的尺寸边界。主轴驱动端设置在床身左侧，采用带传动结构实现动力传递，带轮外侧设置半包围式防护罩，既避免加工过程中木屑飞溅进入传动副造成带体磨损，也能防止操作时衣物、工具意外卷入传动结构。主轴端部配备标准卡盘与顶尖接口，可根据加工需求切换三爪卡盘装夹短料，或者采用两顶尖装夹长条木料，主轴的回转轴线与床身上的导向导轨保持严格平行，保证长料车削时的圆柱度精度。床身右侧设置可调节的尾座结构，尾座可沿床身导轨横向滑动，

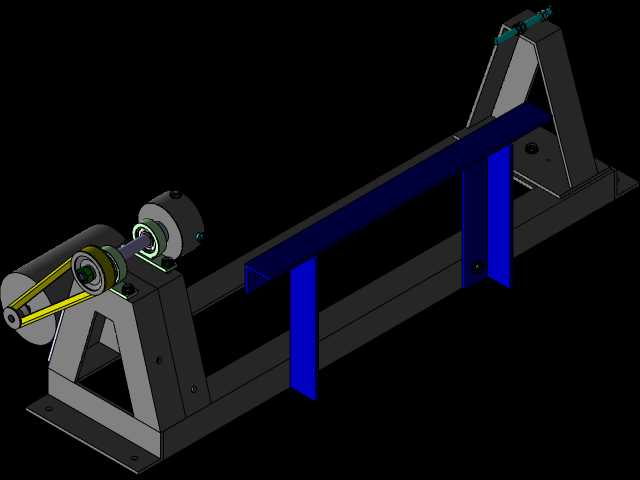

　　调整到对应装夹位置后通过侧边锁紧机构固定，尾座顶尖可通过手轮实现轴向进给，适配不同长度木料的顶紧需求，顶紧力可通过手轮进给量灵活调整，既避免顶紧力过小导致加工时木料晃动，也防止顶紧力过大造成细长木料弯曲变形。床身中部设置可移动的刀架支撑结构，两道蓝色立式支撑件作为刀具托架的安装基础，托架可沿床身纵向滑动，也可调整横向伸出长度，加工时可将手持车刀依托在托架上，降低手持刀具的操作难度，保证走刀过程的稳定性，托架的高度可根据加工木料的直径灵活调整，保证刀具切削点与主轴回转中心保持合适的高度差，获得最佳的切削角度。设计过程中充分考虑木工加工的木屑排出需求，所有结构件之间预留足够的排屑间隙，床身表面没有容易积屑的封闭凹槽，

　　加工产生的木屑可直接沿床身间隙落下，不会在结构缝隙内堆积造成部件卡滞。所有运动副的位置都设置了简易的防尘结构，避免细木屑进入滑动配合面造成磨损，延长设备的日常维护周期。设备整体结构紧凑，不需要复杂的混凝土基础，普通木质或者钢制工作台即可满足安装承载要求，整体重量控制在单人可短距离搬运的范围内，方便根据场地需求调整摆放位置。传动结构的带轮传动比经过匹配，可输出适合木材切削的转速区间，既避免转速过低导致木料表面车削粗糙，也防止转速过高造成木料烧焦或者刀具过度磨损。尾座与主轴的同轴度在装配时可通过调整螺栓微调，保证两顶尖装夹长木料时的回转精度，刀架支撑的滑动阻尼经过优化，调整时滑动顺畅无卡滞，锁紧后无松动位移，可承受车削过程中的刀具侧向力，不会出现让刀问题。床身的框架结构经过受力校核，在最大加工尺寸、最大切削用量的工况下，床身的变形量控制在允许范围内，不会因为结构刚性不足导致加工振动，保证木料加工后的表面光洁度。
