CA6140车床用皮带销进料输送装置

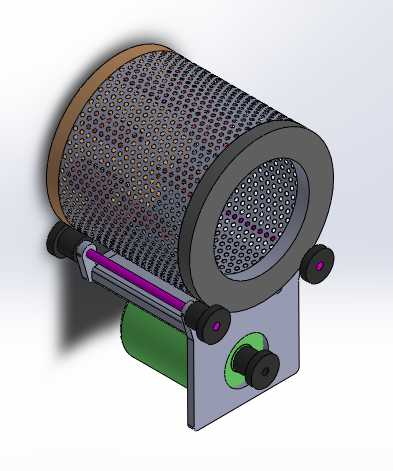

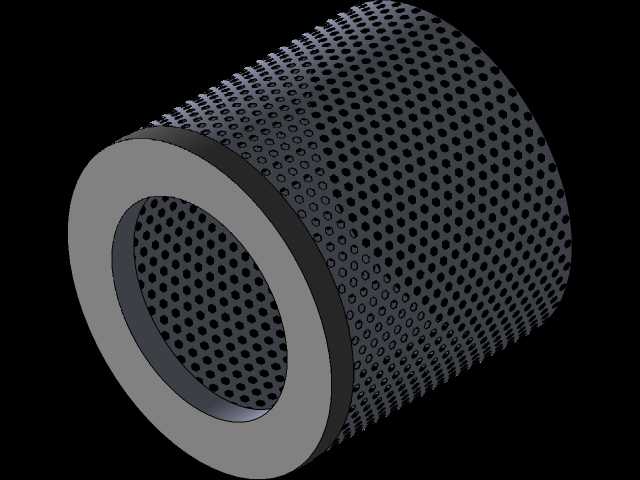

　　在普通车床的轴销类零件批量加工场景中，皮带销进料器是衔接上料工位与车床主轴装夹位的核心辅助执行机构，主要针对CA6140这类通用卧式车床的小直径圆柱销、皮带连接销类零件的连续送料需求设计，替代传统人工逐件装料的操作模式，降低操作工重复取放料的劳动强度，同时减少人工送料过程中零件定位偏差带来的装夹同轴度误差。整套装置的核心执行单元为带密集冲孔的转鼓结构，转鼓表面的冲孔孔径按照待加工皮带销的直径公差带做适配设计，冲孔边缘做0.2mm的倒角去毛刺处理，避免零件卡入时刮伤销体表面；转鼓采用空心筒体结构，内部设置导料斜面，落入冲孔的销类零件会随着转鼓的定角度转动，逐步对齐下方的出料导槽位置，转鼓的转动节拍与车床的主轴加工节拍做联动匹配，

　　当车床完成一个零件的车削工序、主轴退回至安全位置时，转鼓转动一个工位，将待加工销件送入导料槽，通过侧方的推料杆将销件推送至车床卡盘的装夹位置。装置的支撑底座采用一体式折弯焊接结构，底座上预留四个M10的安装螺栓孔，安装孔的中心距按照CA6140车床主轴侧方的安装平台尺寸做匹配设计，安装时可直接固定在车床床身的侧装平台上，不需要额外加工改装安装面；底座上设置转鼓的转动支撑轴座，轴座采用带防尘盖的深沟球轴承支撑，适配车间多金属切屑、切削液飞溅的加工环境，避免切屑进入轴承配合面造成卡滞。转鼓的驱动侧设置同步带传动结构，驱动源为低速可调速的减速电机，电机安装在底座下方的绿色护罩内部，护罩做防水防切屑的密封设计，同时护罩表面开设散热格栅，

　　保证电机长时间运行的散热需求；转鼓的两侧设置限位挡圈，挡圈的内径与转鼓筒体的外径做H7/h6的间隙配合，通过紧定螺钉固定在筒体两端，避免转鼓转动过程中出现轴向窜动，导致冲孔与导料槽错位。侧方的推料机构采用光轴导轨导向，推料杆的行程根据CA6140车床卡盘的装夹深度做设计，推料杆端部设置聚氨酯缓冲头，推送销件时不会碰伤销件的端面；推料机构的复位采用拉伸弹簧结构，相比气缸复位的结构，不需要额外接入气源管路，更适合普通车床这类没有标配气源接口的加工设备使用，整套装置的外接线路仅需接入车床的控制电路，与车床的加工循环信号做联锁即可运行。转鼓的冲孔排布采用螺旋错位排布方式，相比整排对齐的冲孔设计，能够提升料斗内零散销件落入冲孔的概率，

　　减少空工位的出现概率；装置的整体宽度控制在320mm以内，安装后不会超出车床床身的侧面边界，不会影响车床原有刀架的移动行程，也不会干涉操作工更换刀具、测量工件的操作空间；导料槽的出口位置设置弹性定位片，销件从导料槽送出时，弹性定位片会对销件做初步的径向定位，保证销件送入卡盘时的同轴度控制在0.1mm以内，减少卡盘装夹时的找正时间。在实际加工应用中，该进料装置适配直径3mm到12mm、长度15mm到60mm的各类圆柱销、皮带连接销、定位销类零件的车削加工送料，料斗一次可装填约200件待加工销件，能够支持连续30分钟以上的无人干预自动送料加工，相比人工送料的加工模式，单班加工效率可提升40%以上，同时避免人工送料时操作工手部靠近卡盘的安全隐患。整套结构的设计过程中，所有受力部件的强度均按照普通车床的最大加工振动工况做校核，底座的焊接位置做去应力处理，避免长期运行后出现结构变形导致的送料位置偏移；所有转动配合面均设置润滑注油孔，日常维护时仅需定期加注润滑脂即可保证运行顺畅，不需要复杂的拆解保养。
