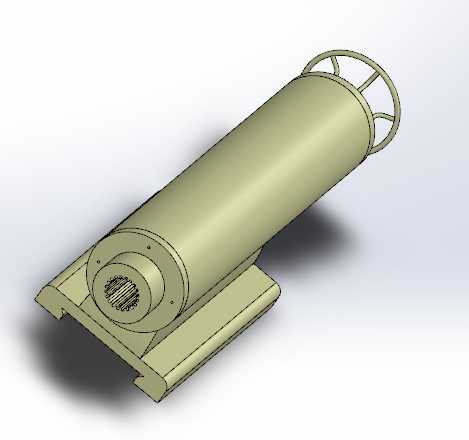

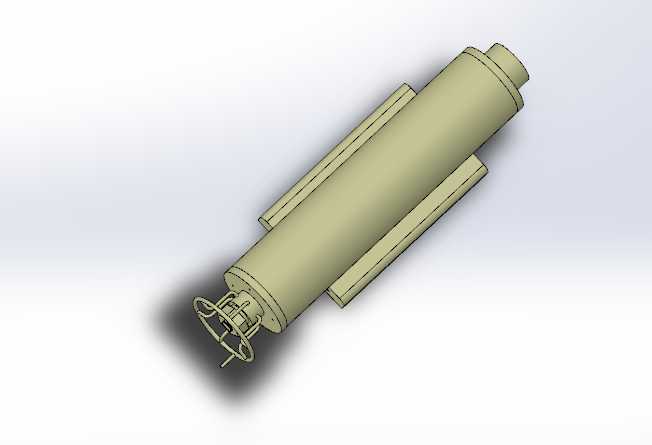

CA6140车床配套尾架结构三维设计

　　在普通卧式车床的加工场景里，尾架是承担长轴类零件装夹定位、钻孔铰孔等工序支撑的核心配套部件，这款适配CA6140型号车床的尾架结构，完全贴合该型号车床床身导轨的安装基准设计，可直接沿床身导轨做纵向滑移，适配不同长度工件的装夹需求。从实际加工用途来看，该尾架主要有两大核心功能：一是通过前端的顶尖结构，对长轴类工件的自由端做定心支撑，抵消工件在切削过程中受径向切削力产生的挠曲变形，避免加工过程中出现振刀、工件甩动的问题，保障长轴类零件的圆柱度、同轴度加工精度；二是可换装钻夹头、铰刀等孔加工刀具，通过尾架套筒的轴向进给，完成轴类零件端面的中心孔加工、钻孔、铰孔、攻丝等工序，拓展车床的加工覆盖范围。

　　从结构设计思路来看，这款尾架采用了经典的套筒滑移式结构布局，整体分为尾架体、套筒、丝杠螺母传动副、锁紧机构、导轨安装座几个核心部分。尾架体作为整个部件的承载基体，采用整体式铸铁结构设计，内部加工有高精度的套筒滑移通孔，孔壁的粗糙度和圆柱度公差严格控制，保障套筒轴向进给时的直线度，避免进给过程中出现卡滞、偏斜的问题。套筒内部设计有莫氏锥孔，可直接安装标准莫氏锥柄的顶尖、钻夹头等工装，锥孔的锥度公差和接触面积符合机床附件的通用标准，保证工装安装后的定心精度，减少刀具或顶尖的装夹跳动。套筒的轴向进给采用梯形丝杠螺母传动，梯形丝杠具备良好的自锁性能，在进给到位后可自动锁止位置，不会因为切削力的反推出现套筒回缩的问题，同时丝杠端部设计有手轮结构，操作人员可通过转动手轮精准控制套筒的进给量，满足孔加工时的进给精度要求。

　　锁紧机构分为两部分，一部分是尾架体与床身导轨的锁紧，当尾架滑移到对应加工位置后，可通过偏心锁紧机构将尾架整体固定在床身导轨上，避免重切削过程中尾架出现纵向位移；另一部分是套筒锁紧机构，当套筒进给到位后，可通过侧面的锁紧手柄将套筒与尾架体锁为一体，在承受大切削力时不会出现套筒窜动，保障加工过程的稳定性。导轨安装座的型面完全匹配CA6140车床的床身导轨截面，安装间隙可通过压板上的调节螺钉进行调整，既保证尾架沿导轨滑移时无卡滞，又能控制配合间隙，减少尾架的安装偏斜，保证顶尖轴线与车床主轴轴线的同轴度。

　　从安装边界尺寸来看，这款尾架的整体宽度、导轨安装面的跨距完全适配CA6140车床的床身导轨尺寸，安装后尾架套筒的轴线高度与车床主轴中心高一致，无需额外调整垫铁即可保证同轴度要求；套筒的最大行程满足常规轴类零件加工和孔加工的进给需求，尾架整体的纵向滑移范围覆盖CA6140车床的最大加工长度区间，可适配该型号车床全行程范围内的长轴装夹需求。在实际加工应用中，这款尾架的结构刚性经过针对性强化，尾架体的壁厚、套筒的直径都经过切削受力验算，在承受最大切削载荷时的变形量控制在精度允许范围内，可满足粗加工、半精加工、精加工不同工序的使用要求。同时，整个尾架的润滑点位设计合理，套筒滑移面、丝杠螺母副、锁紧机构的摩擦面都预留了注油孔，日常维护时可直接加注润滑油，减少运动部件的磨损，延长部件的使用寿命。在进行锥度加工时，这款尾架还可通过横向偏移机构调整尾架体的横向位置，偏移量可通过侧面的刻度进行精准控制，满足小锥度长轴类零件的车削加工需求，进一步拓展了车床的加工能力。
