9针杜邦跳线连接器外壳结构设计

项目分类:通用机械零部件 发布时间:2023-09-05 ID:709703
  • 9针杜邦跳线连接器外壳结构设计
  • 9针杜邦跳线连接器外壳结构设计
  • 9针杜邦跳线连接器外壳结构设计
  • 9针杜邦跳线连接器外壳结构设计
  • 9针杜邦跳线连接器外壳结构设计
  • 9针杜邦跳线连接器外壳结构设计

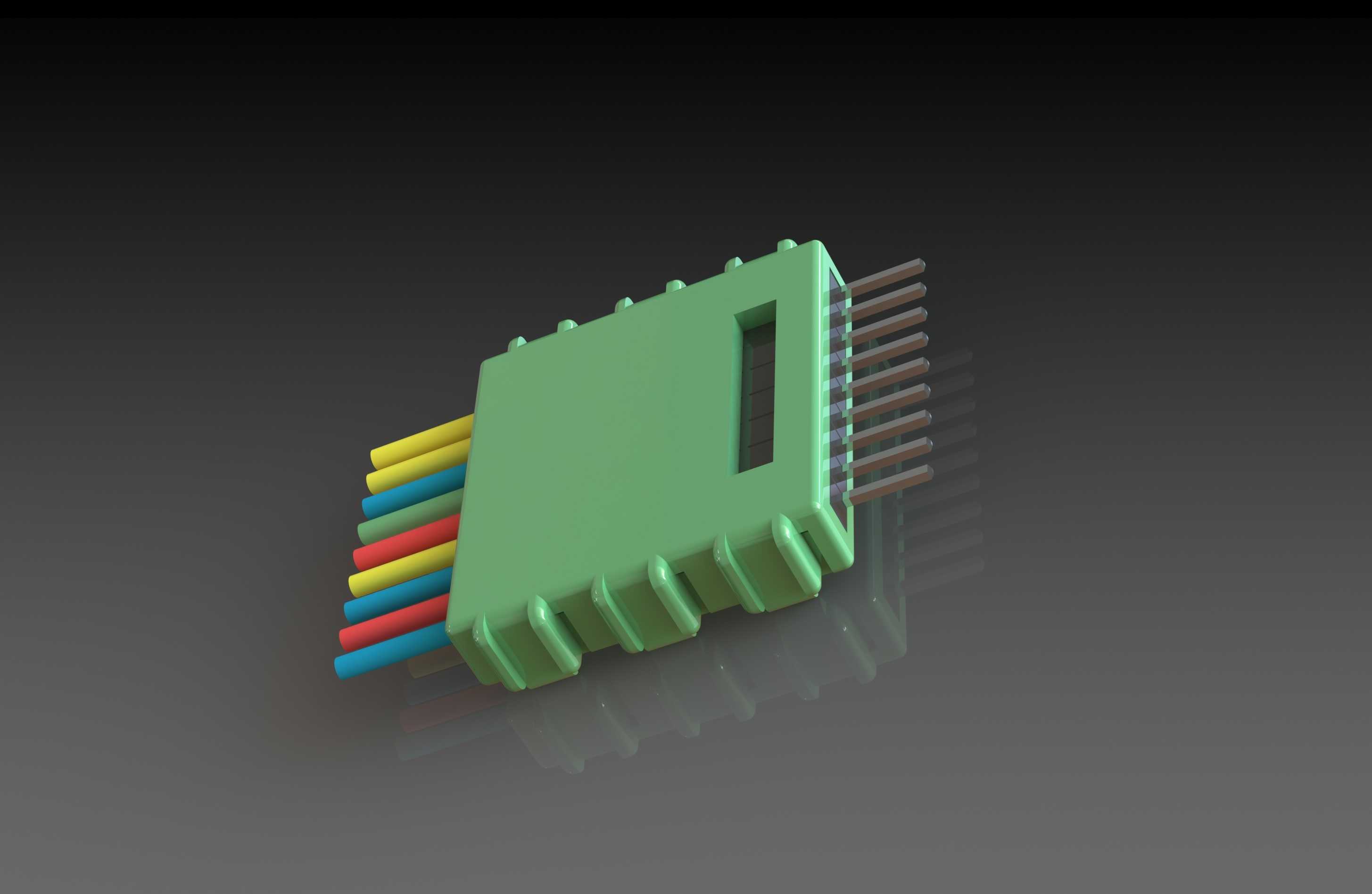

  在电子原型开发、小批量设备接线以及教学实验场景里,杜邦跳线的使用频率极高,而配套的连接器外壳,是保证接线稳定性、避免针脚短路、提升线束规整度的核心结构件。这款9针规格的杜邦跳线连接器外壳,针对单排9路接线的使用需求设计,适配常规2.54mm间距的杜邦公针与母座,是电子装联环节里非常实用的配套结构。

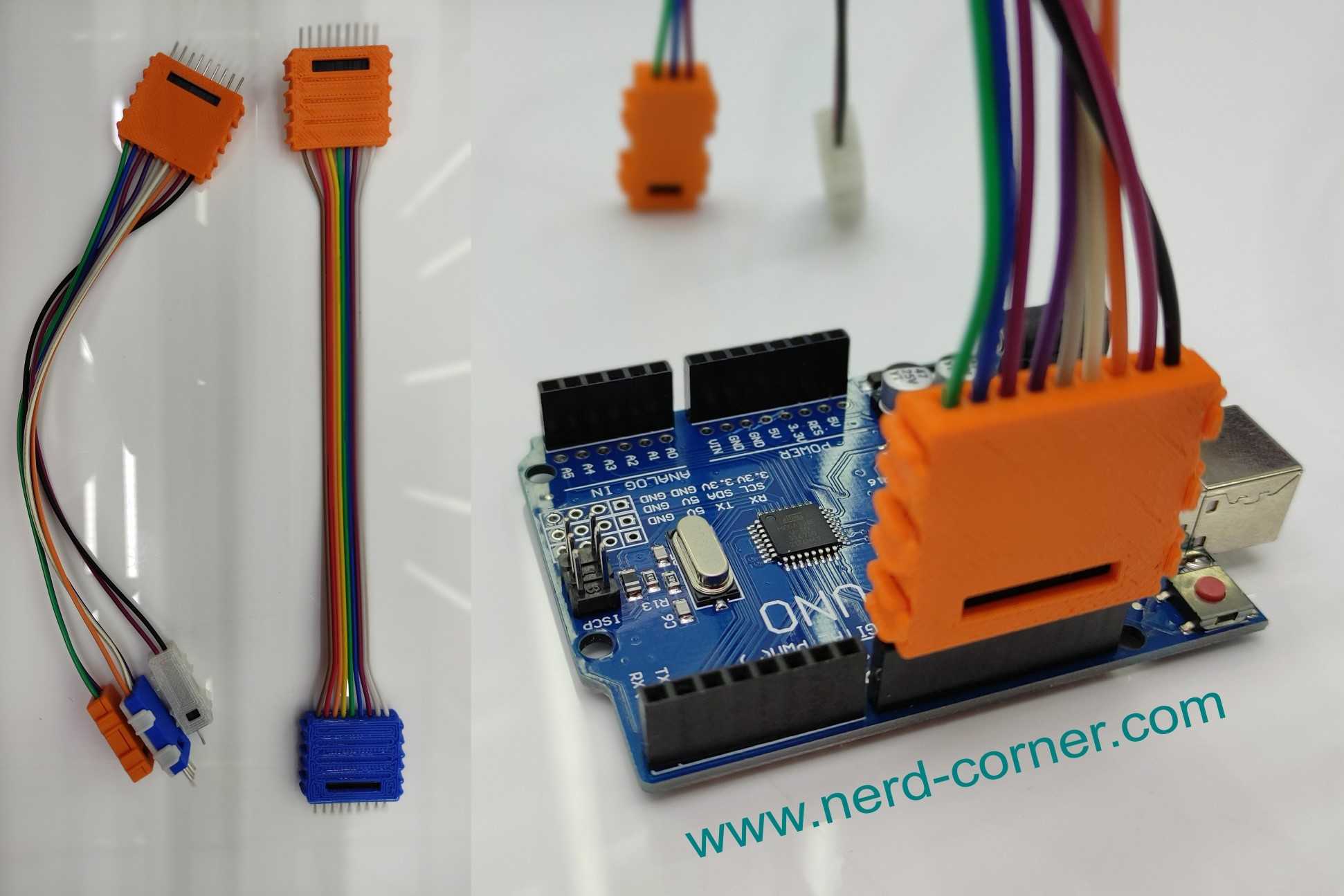

  从实际使用场景来看,这类连接器外壳常应用在面包板实验接线、嵌入式开发板外设扩展、小型工控设备内部信号转接、3D打印DIY设备的线束整理等场景,很多时候市售的成品跳线外壳容易出现插拔断裂、针脚对位偏移、多线缠绕后标识混乱的问题,这款结构在设计时针对性做了优化。外壳主体采用方正的块状造型,主体壁厚控制在1.2mm,既保证了足够的结构强度,避免反复插拔时出现侧壁开裂,也不会因为壁厚过大导致整体尺寸冗余,占用过多安装空间。

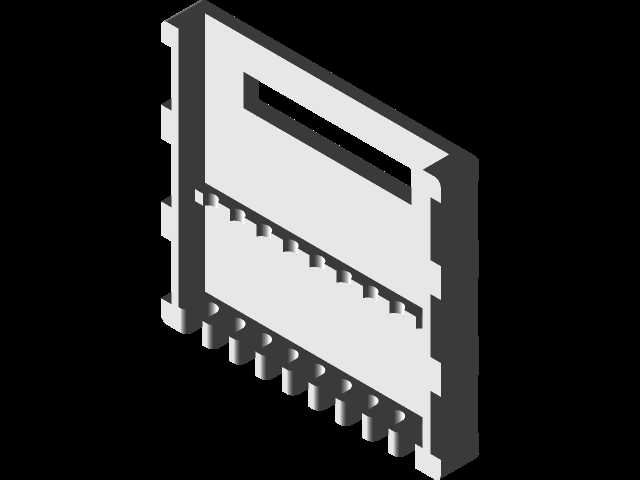

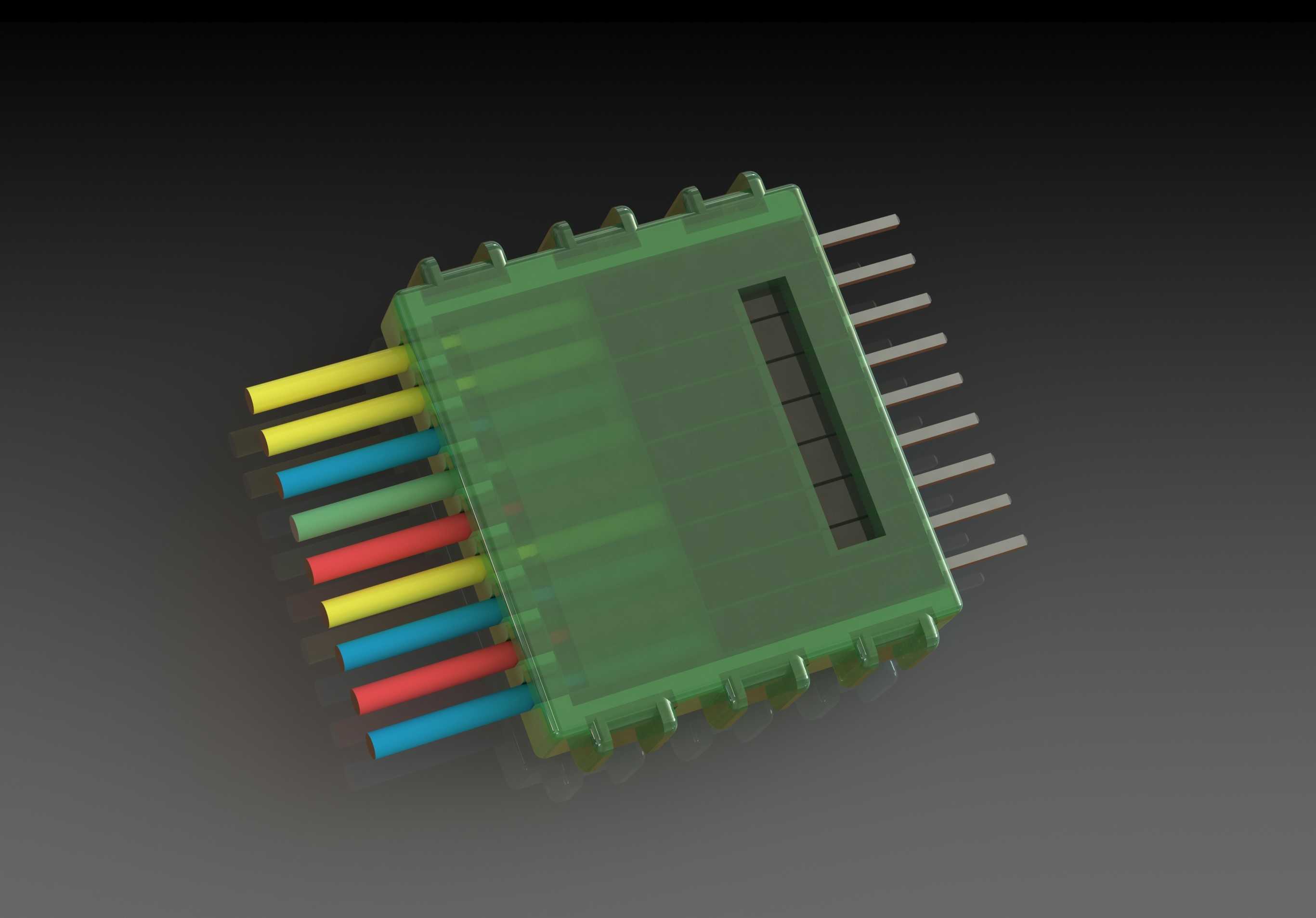

  外壳的进线端设计了9个独立的分线卡槽,每个卡槽对应一路接线位,卡槽的凸起筋位刚好可以卡住杜邦端子的尾部卡扣,装配时将压接好导线的杜邦端子从进线端推入,到位后端子会被卡槽筋位锁止,不会出现拉扯导线时端子从外壳内脱出的问题。每个卡槽之间设置了0.8mm的分隔筋,完全隔绝相邻针脚之间的接触空间,从结构上避免了因为导线歪斜、端子偏移导致的相邻线路短路问题,这在传输低压信号的场景里尤为重要,很多实验过程中出现的信号干扰、短路烧板问题,往往就是因为连接器内部没有足够的绝缘分隔导致的。

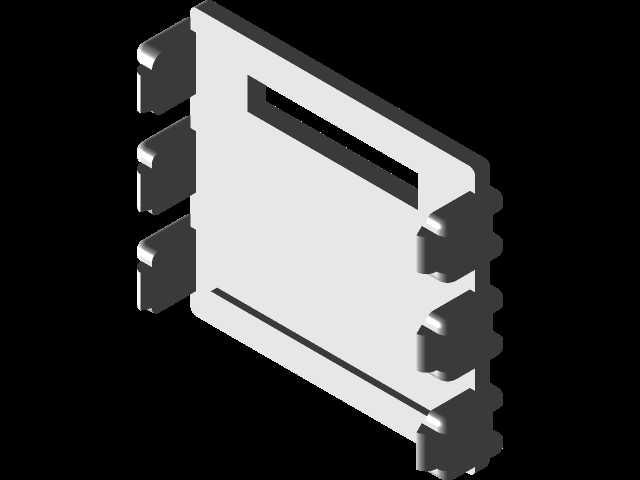

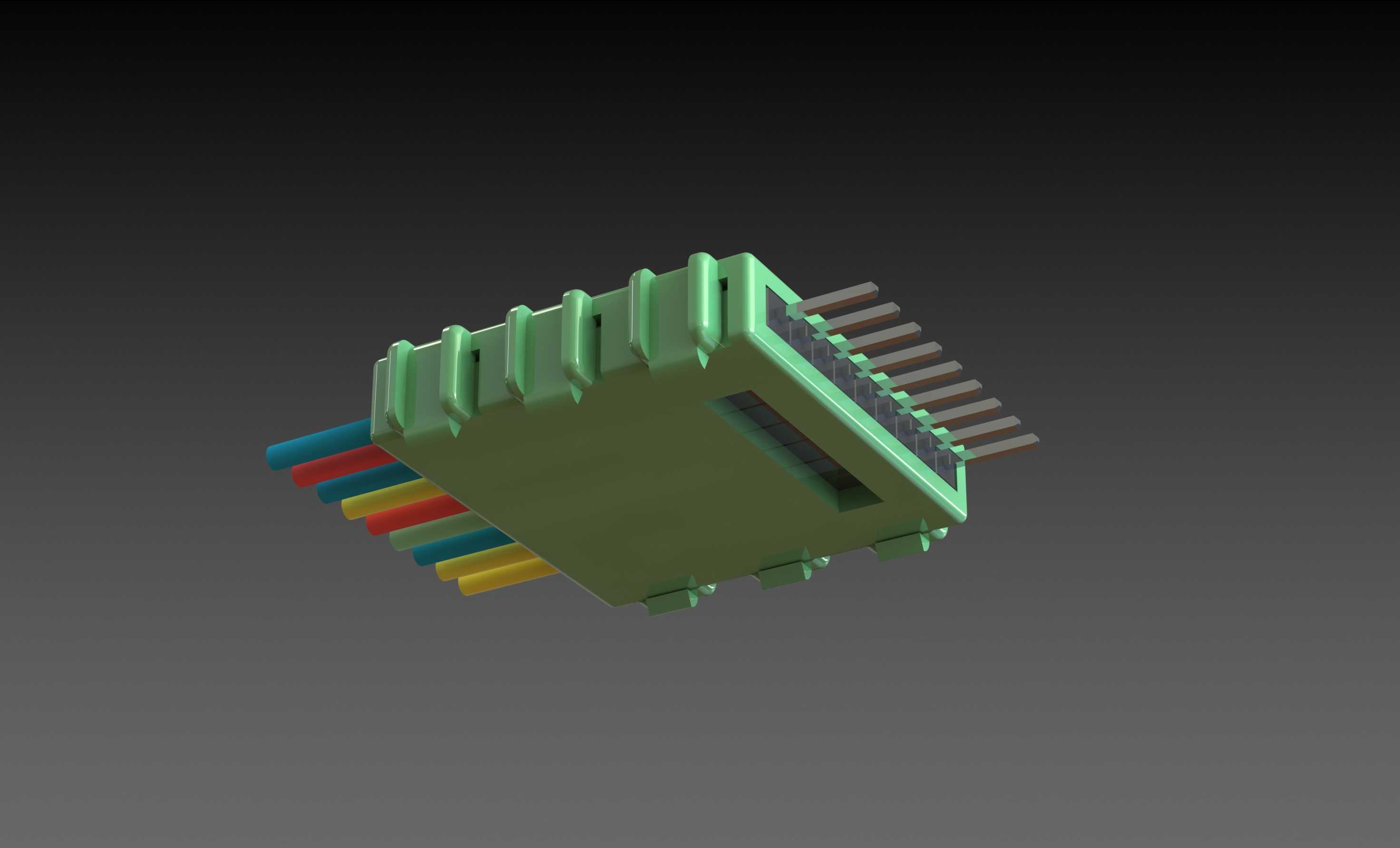

  外壳的插接端做了导向倒角设计,对位公针或者母座时,不需要完全精准对齐就能顺着倒角滑入插接位,降低了盲插或者狭小空间内操作的难度,插接端的侧壁做了0.3mm的内凹限位,插接到位后会和对接座的卡扣形成卡合,不会因为设备振动、线束拉扯出现连接器松脱的情况。外壳侧面预留了一个长条形的标识槽,使用者可以根据接线定义插入标注好引脚功能的标签纸,比如电源正负极、信号通道编号等,多组线束并排使用时,不需要反复测量通断就能快速区分线路功能,大幅提升调试和检修的效率。

  安装边界方面,这款外壳整体宽度为25.4mm,刚好匹配9针2.54mm间距的总宽度,高度为12mm,深度为18mm,多组外壳并排安装时,相邻外壳之间只需要预留0.5mm的间隙就可以顺利插拔,不会出现互相干涉的情况。外壳的外表面做了细微的防滑纹理设计,插拔时手指接触的位置摩擦力足够,不需要太大力气就能完成插拔操作,也不会因为手上有汗出现打滑的问题。

  从设计思路上来说,这款结构没有做多余的造型修饰,完全围绕实际装联的使用需求展开:分线卡槽的尺寸经过反复调整,既能适配不同线径的杜邦端子(适配22AWG到26AWG的导线压接端子),又不会因为尺寸过松导致端子晃动;分隔筋的位置和针脚中心完全对齐,保证每根针脚都处于独立的绝缘腔体内;导向倒角的角度设置为15度,既保证了导向效果,也不会因为倒角过大导致插接配合间隙过大,出现接触不良的问题。

  在实际使用中,这类外壳除了搭配成品跳线使用,也可以在自制线束时单独使用,只需要将导线压接好杜邦端子后推入外壳即可,不需要额外的粘接或者固定工序,装配效率很高。相比不带外壳的裸端子接线,带外壳的连接器在反复插拔时,受力点集中在外壳结构上,不会直接拉扯导线和端子的压接位置,大幅提升了线束的使用寿命,裸端子反复插拔十几次就可能出现压接处导线断裂的问题,而带外壳的结构可以承受上百次插拔依然保持连接稳定。

  另外,外壳的材质适配常规的PLA、ABS等3D打印材料,也可以开模采用尼龙或者阻燃PP材料量产,结构的拔模角度统一设置为1度,不管是3D打印还是注塑生产都能顺利脱模,不需要额外做结构调整。对于经常做电子开发、设备装联的从业者来说,这款结构可以很好解决杜邦接线松脱、短路、标识混乱的常见问题,是实用性很强的接线配套结构。
