三相Dephir EMI电源滤波器结构设计

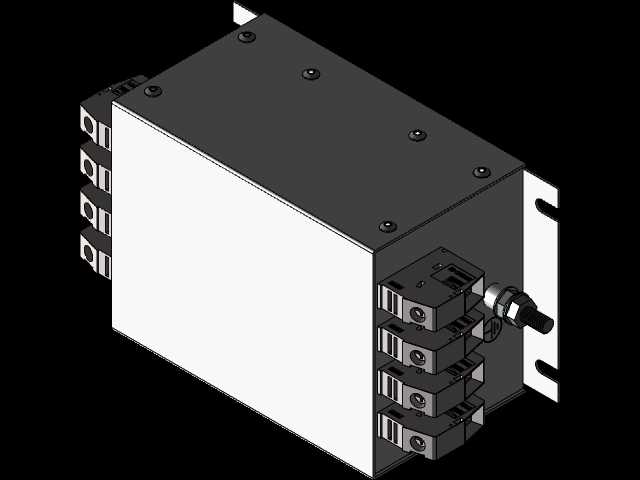

　　这款三相EMI滤波器的三维结构，是面向工业电气系统电磁兼容需求做的落地化设计，在各类三相供电的工业设备场景里都有明确的适配空间，比如机床电控柜、工业自动化生产线配电端、大功率变频设备进线侧，都需要这类器件滤除供电线路上的共模、差模电磁干扰，避免设备自身的高频信号串入电网影响其他用电设备，同时也能阻隔电网侧的尖峰、杂波干扰进入设备核心控制回路，减少PLC、伺服驱动器这类敏感器件的误动作概率。

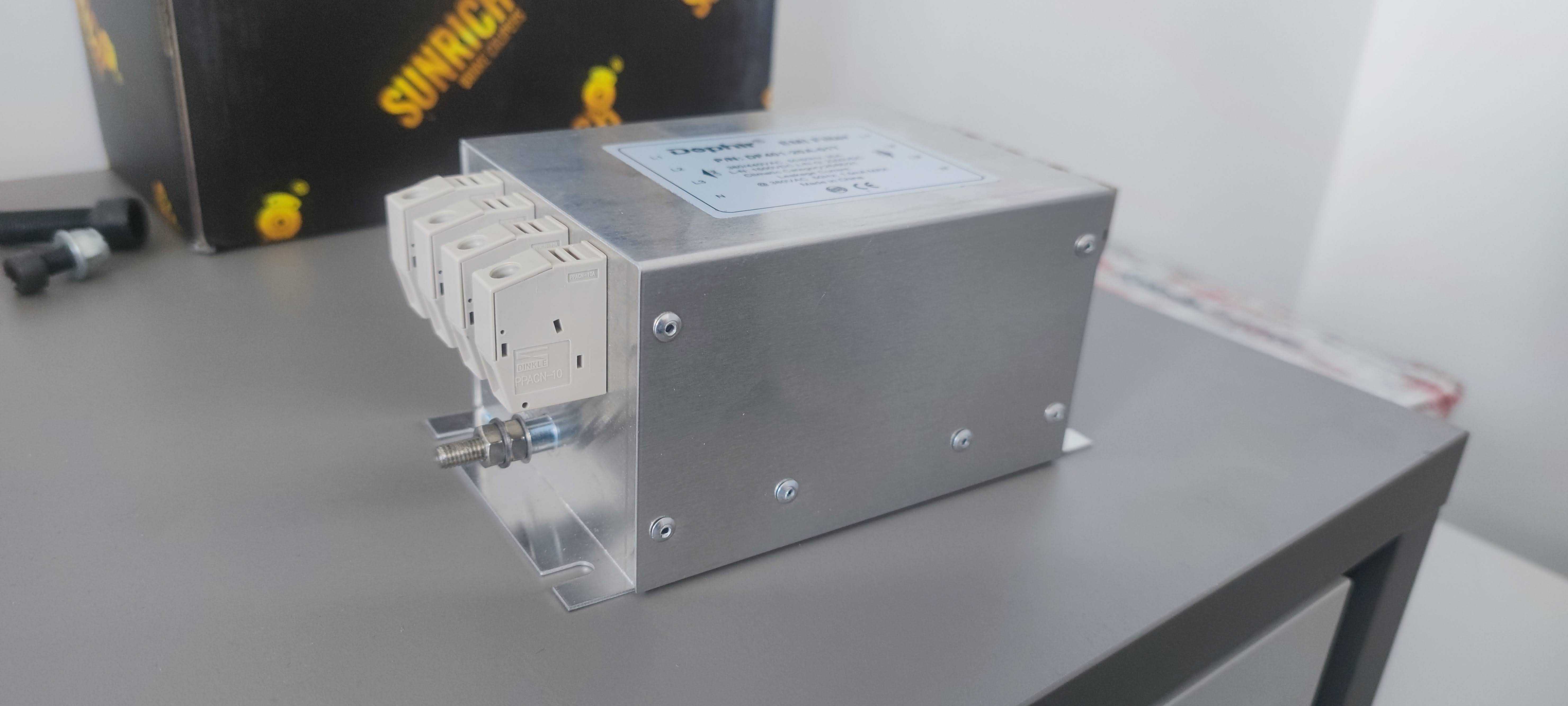

　　从实际功能实现的角度看，这款器件的内部集成了共模电感、差模电容、泄放电阻等核心滤波元件，外部结构完全围绕内部元件的排布、接线操作、安装固定三个核心需求做设计。输入端采用三个并排的导轨式接线端子结构，端子的插拔力、接线空间都按照16平方毫米多股铜芯线的接线需求预留，端子之间的电气间隙满足440VAC电压等级的安规要求，端子外侧做了防误触的绝缘挡边，避免接线后裸露导体带来的安全隐患。输出端采用带锁紧结构的格兰头接线方式，适配设备内部的走线布局，锁紧结构可以避免设备运行过程中震动导致的接线松脱，同时格兰头的密封结构可以阻挡少量粉尘进入壳体内部，适配车间多尘的使用环境。

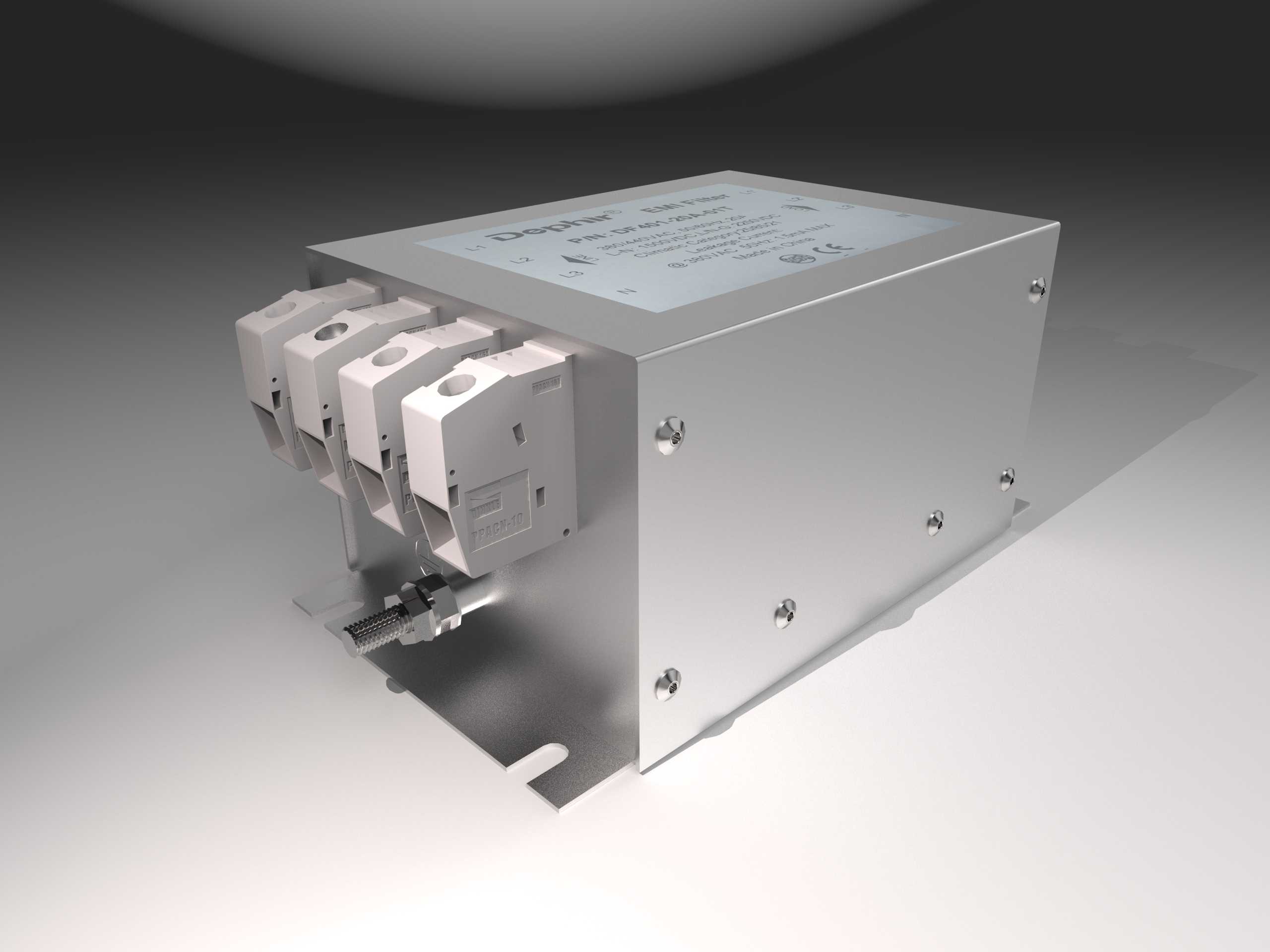

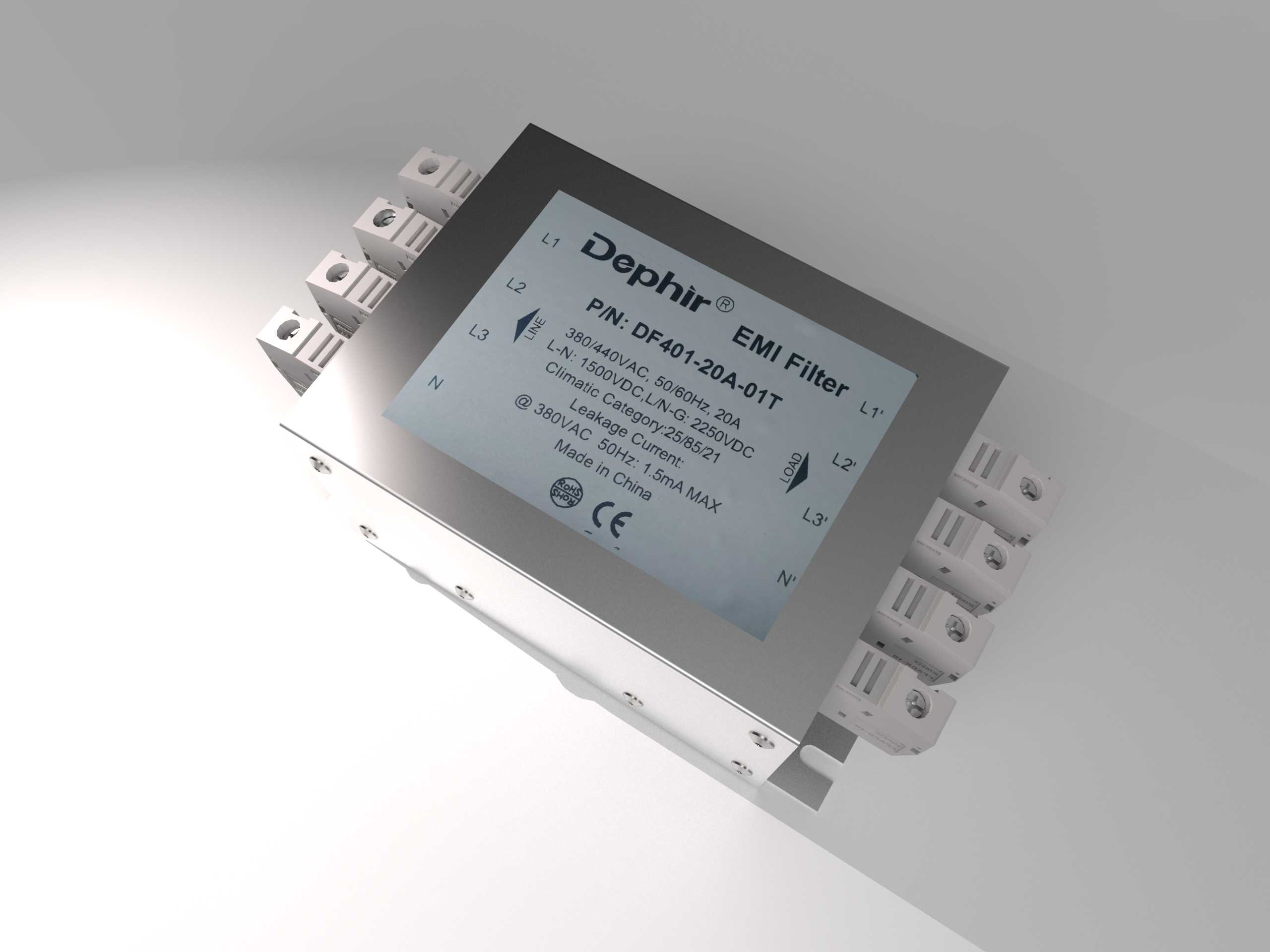

　　设计过程中首先确定的是安装边界，壳体底部采用带安装腰孔的折边安装脚，两个安装孔的中心距按照通用电气安装导轨的适配尺寸做了预留，既可以直接用螺丝固定在电控柜的安装板上，也能适配标准DIN导轨的卡扣安装需求，安装脚的折边做了加强筋结构，避免安装锁紧时出现变形。壳体整体采用镀锌钢板折弯拼接成型，板材厚度选1.2mm，既保证整体结构强度，也能起到电磁屏蔽的作用，壳体拼接处的接缝做了翻边咬合处理，减少电磁泄漏的缝隙，提升整体屏蔽效能。壳体上盖的标签区域做了下沉式的凹槽设计，粘贴参数标签后不会因为安装、搬运过程中的剐蹭导致标签脱落，标签区域的平整度控制在0.1mm以内，保证标签粘贴后无气泡、起翘。

　　外形尺寸上，整体宽度控制在180mm以内，深度120mm，高度90mm，这个尺寸刚好适配电控柜内常规的元件安装间距，不会和相邻的断路器、接触器等元件产生安装干涉。壳体侧面的固定螺丝采用沉头设计，螺丝头完全沉入壳体表面，不会突出在外影响相邻元件的排布。接线端子的操作面和安装面呈垂直布局，接线操作时不需要倾斜器件，在柜内密集布线的场景下也能方便完成接线、拆线操作。

　　从结构可靠性的角度，壳体内部的元件固定采用绝缘支架+灌封辅助的方式，核心的电感元件用塑料绝缘支架固定在壳体底板上，电容元件直接焊接在内部PCB上，PCB通过铜柱固定在壳体内侧，所有较重的元件都做了两点以上的固定，避免设备运输、运行过程中震动导致元件移位。壳体的接地端子单独设置在安装脚位置，采用M5的铜质嵌件，保证接地电阻满足安规要求，接地位置做了清晰的接地标识，避免接线时接错位置。

　　实际选型适配的时候，这款器件的额定电流匹配20A的三相负载，耐压等级适配380/440VAC的工频供电场景，线对地、线对线的耐压值都留足了安规裕量，结构上的所有棱角都做了R2的圆角处理，避免安装操作时划伤操作人员的手部。壳体表面采用镀锌钝化处理，不需要额外喷涂，在常规工业环境下的防锈能力可以满足十年以上的使用需求，同时金属表面的导电连续性也保证了整体屏蔽效果不会因为表面处理层受到影响。
