标准长度日式武士刀克塔纳结构设计

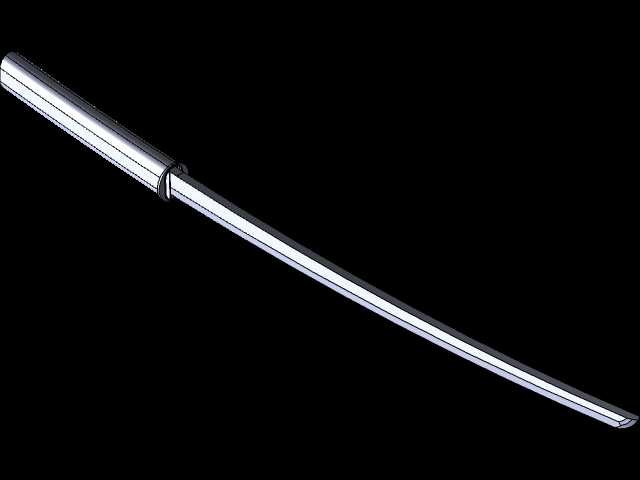

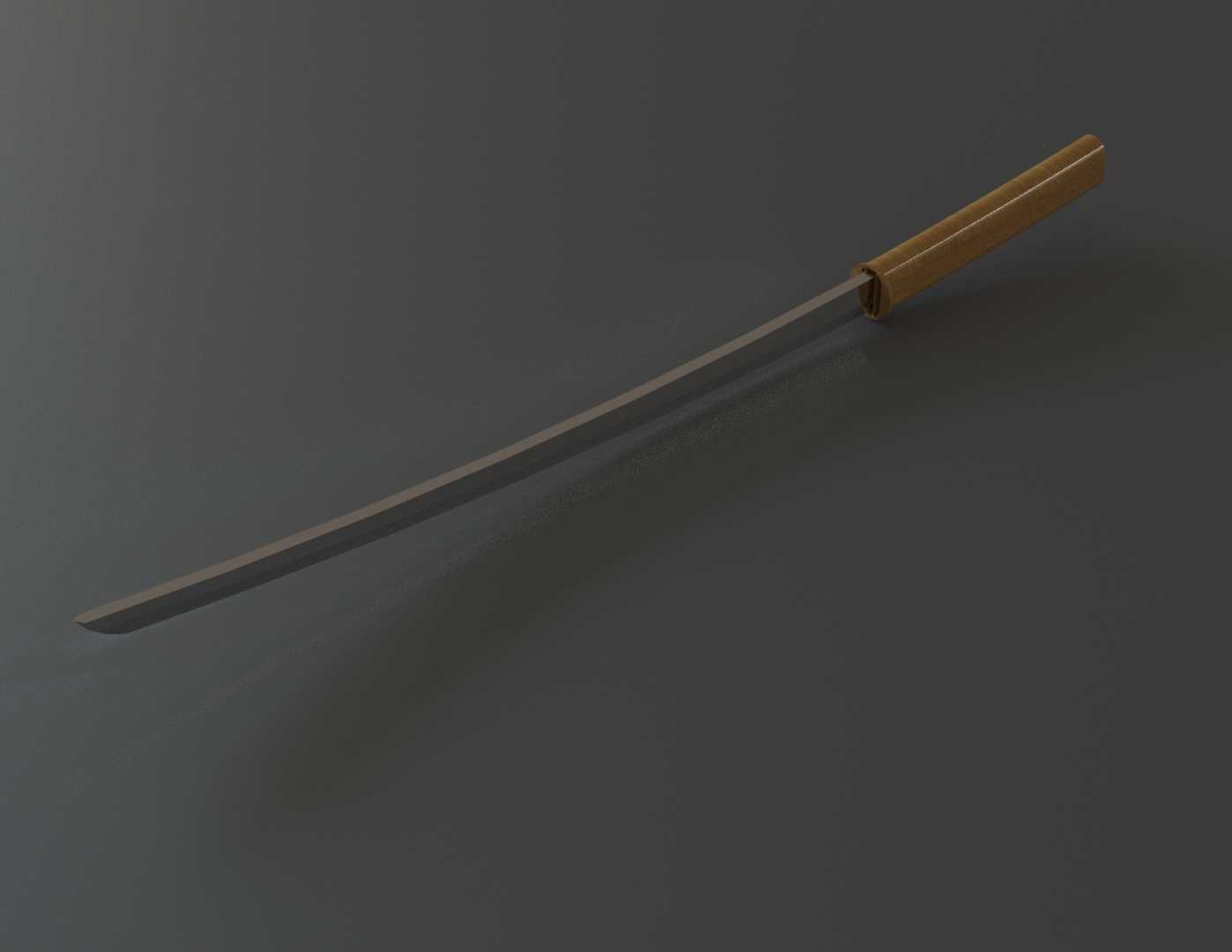

　　本次建模的克塔纳也就是常说的日式武士刀，整体采用男性标准握持适配的尺寸参数，总长度控制在180厘米区间，在结构设计阶段首先明确了其作为传统手持长刃器械的功能边界，整体分为刃身与柄部两个核心装配区段，刃身采用细长渐薄的流线型构型，从柄部衔接位置向刀尖方向逐步收窄厚度与宽度，既保证刃部的切削功能实现，也通过截面的渐变设计控制整体重量分布，让整刀的重心落在柄部前方合适位置，适配单双手交替握持的操作需求。柄部采用长条形圆柱化构型，表面做防滑适配的结构处理，长度匹配双手握持的操作空间，与刃身的衔接位置做了限位结构设计，保证两者装配后不会出现径向转动或者轴向窜动的问题，满足使用过程中的结构强度要求。从应用场景来看，

　　这类长刃器械的三维建模一方面可用于传统冷兵器的结构复原研究，为传统工艺的数字化留存提供精准的三维数据支撑，另一方面也可作为文创衍生品开发、影视道具制作的基础三维数据源，在进行结构设计时，首先对刃身的曲率做了反复校核，保证刃线的流畅度符合传统武士刀的形制特征，同时对刃身的厚度变化做了工程化的参数设定，避免出现结构应力集中的区域，如果后续需要做实体打样，也能直接基于该模型拆分出各个零部件的加工尺寸。在尺寸边界的设定上，整刀180厘米的总长度中，柄部长度占比约为整体的四分之一，符合传统武士刀的尺寸配比，刃身的最宽位置设置在与柄部衔接的鎺位置，宽度向刀尖逐步收窄，刀尖位置做了圆弧化的处理，既符合形制要求也避免尖锐结构带来的安全隐患。

　　建模过程中对各个装配面的配合公差做了预留，柄部与刃身的衔接位置采用过盈配合的设计思路，保证装配后的结构稳定性，刃身的表面做了平面度的参数控制，保证刃身两侧的对称度误差控制在合理区间，避免出现重心偏移的问题。从结构特性来看，整刀没有多余的冗余结构，所有外形特征都服务于功能需求，柄部的外形没有做多余的装饰性凸起，保证握持时的手感贴合，刃身的曲面过渡全部采用G2连续的曲面构建，保证外形的流畅度，不会出现折线或者凹凸不平的结构问题。在实际的建模流程中，首先绘制刃身的中心引导线，基于引导线搭建各个截面的轮廓草图，通过放样特征生成刃身的基础实体，之后对刃口位置做倒角处理，模拟开刃后的结构形态；柄部则采用拉伸特征生成基础实体后，

　　对握持区域做曲面微调，适配人手握持的弧度，最后完成两个部件的装配校验，检查整体的干涉情况与尺寸匹配度，保证最终模型的结构合理性。这类传统器械的三维建模不同于常规工业设备，需要在符合工程结构逻辑的基础上还原传统形制的特征，不能单纯为了建模效率简化掉关键的外形特征，也不能为了追求外观效果忽略结构的合理性，比如刃身的曲率如果设置过大，会导致整体重心过于靠前，握持时需要施加更大的腕部力量，不符合实际使用的力学需求，如果曲率过小则会失去克塔纳本身的形制特征，因此在参数设定阶段需要反复平衡形制还原与结构合理性之间的关系。同时在建模时也考虑了后续的衍生设计需求，整个模型采用参数化的建模方式，各个关键尺寸都设置了可调整的参数链接，如果后续需要制作不同长度比例的衍生型号，只需要调整对应参数即可快速生成新的模型，不需要重新搭建整体结构，大幅提升后续设计迭代的效率。对于从事结构设计的从业者来说，这类传统器械的建模练习也能有效提升曲面建模与参数化设计的能力，通过对细长类零件的结构设计，掌握渐变截面零件的建模思路，理解重心分布对于手持类器械的重要性，这些设计思路也可以迁移到其他手持工具、长杆类工业设备的结构设计中。
