中心偏离位双极摇杆船型翘板开关

　　这类中心偏离位置的双极摇杆开关，在低压配电回路、小型机电设备控制回路里应用十分广泛，常见于台式电动工具、小型工业控制终端、商用厨电、户外移动供电设备的主回路通断控制场景，能够同时切断火线与零线回路，相比单极开关具备更高的用电安全性，避免设备断电后单端带电引发的触电风险。从实际使用场景来看，这类开关的额定通断能力覆盖16A/250VAC、20A/125VAC两个常用低压等级，既可以直接控制小功率电机、加热模组这类阻感混合负载，也可以作为控制回路的信号触发开关，适配多数民用、工业类低压用电设备的面板安装需求。

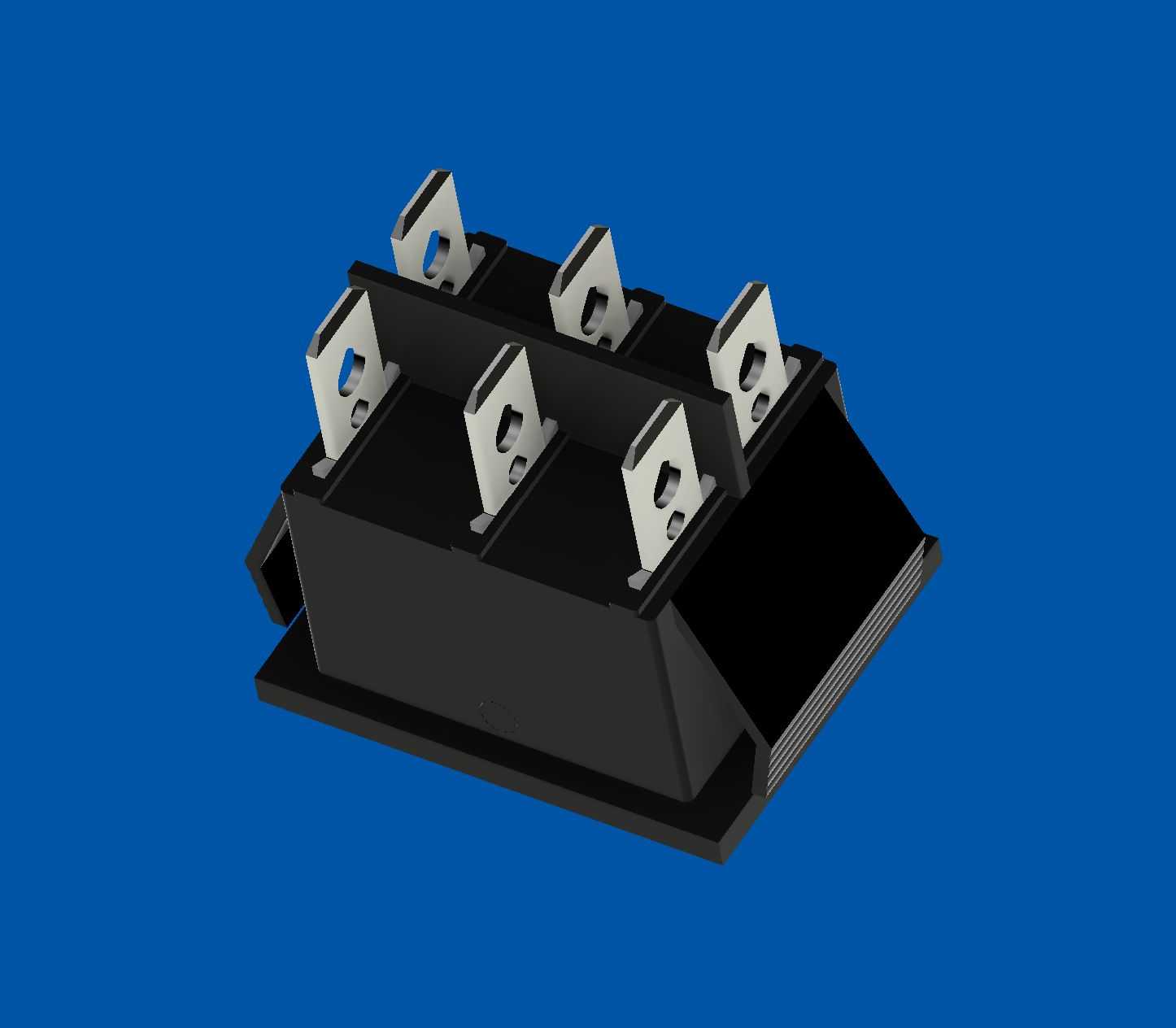

　　从功能特性上看，这款开关采用三引脚直插式接线结构，中间引脚为公共进线端，两侧引脚分别对应两个导通档位，摇杆拨向两侧时分别接通对应回路，中心位置为断开状态，操作时的摇杆行程适中，拨动手感带有清晰的档位阻尼反馈，能够避免设备运行过程中受振动引发的误触跳闸问题。开关本体采用黑色阻燃工程塑料注塑成型，外壳的卡扣结构与安装面板的卡槽配合紧密，安装后不会出现松旷晃动，侧面的防滑齿结构能够增大与安装孔壁的摩擦力，提升长期使用后的固定可靠性，底部的金属插脚采用镀锡处理，具备基础的防氧化能力，焊接或者插接接线端子时都能保证可靠的电气连接。

　　做这款模型的建模过程中，首先要优先确认安装边界的尺寸精度，这类开关属于标准面板安装类元器件，安装开孔的长宽尺寸、插脚的孔位间距是建模时最需要严格管控的公差项，实际选型装配时如果孔位偏差超过0.3mm，就会出现插脚无法对准PCB焊盘、开关卡不进面板开孔的问题。建模时先从外壳的主体轮廓入手，先绘制开关本体的外形草图，拉伸生成主体基座后，再处理侧面的防滑齿、安装卡扣的细节，摇杆部分的曲面要保证与基座开口的配合间隙均匀，间隙控制在0.2mm左右，既能够保证摇杆拨动时无卡滞，也不会出现过大的缝隙影响防护性能。插脚部分的建模要还原实际的折弯角度与厚度，插脚的伸出长度要匹配常规PCB板的焊接距离，保证装配时插脚能够顺利穿过焊盘，露出足够的焊接长度。

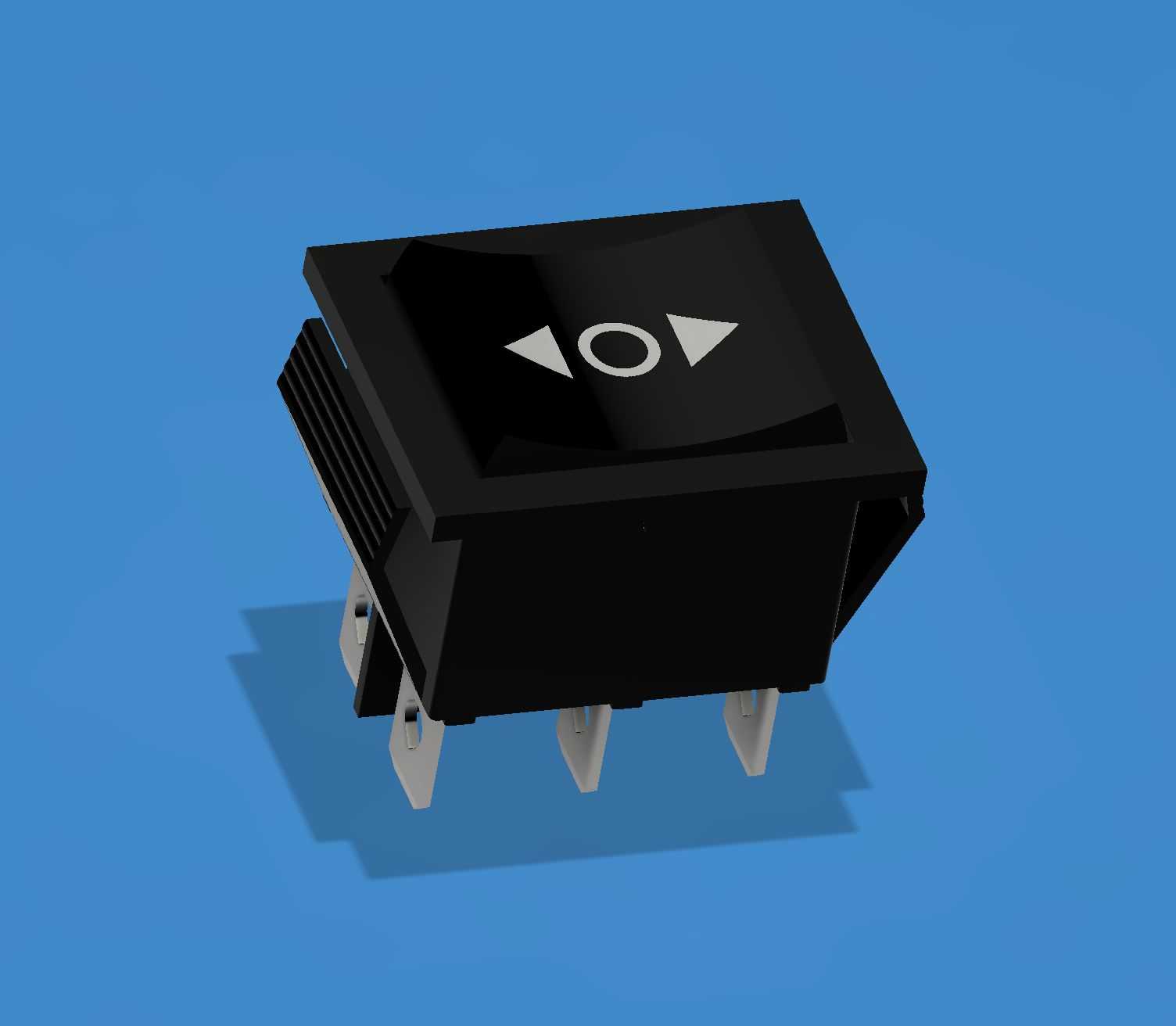

　　很多结构设计人员在做设备面板布局时，经常会忽略这类开关的安装深度要求，只关注面板表面的开孔尺寸，最后装配时出现开关尾部顶到内部PCB或者结构件的问题，这款模型完整还原了开关从面板安装面到尾部最远端的深度尺寸，同时标注了插脚的排布间距，设计时可以直接调取模型装配到整体设备结构中，提前校验安装空间是否充足，避免后期打样时出现干涉问题。另外建模时也还原了摇杆表面的操作标识，中间的圆圈标识对应断开档位，两侧的箭头分别对应两个导通方向，和实物的标识位置完全一致，做渲染效果图或者装配演示动画时不需要额外贴图处理，能够直接用于方案展示。

　　在实际的结构设计选型中，这类开关的安装面板厚度适配范围在1mm到3mm之间，建模时也还原了卡扣的弹性变形量，设计面板时只要在这个厚度区间内，都能保证开关安装后卡接牢固，不会出现松脱。开关的操作力设置在常规的1.5N到3N区间，既不会因为操作力过轻容易误碰，也不会因为操作力过重导致操作手感生涩，这个参数在模型的结构配合间隙上也做了对应体现，摇杆的转动轴位置的配合间隙按照实际装配公差设置，能够直观反映实际操作时的活动范围。对于做小型机电设备、电动工具、专用控制装置的结构设计人员来说，直接调用这个高精度模型，可以省去自行测绘建模的时间，同时避免因为自行测量的尺寸误差导致的装配问题，提升整体设计效率，减少打样验证阶段的修改次数。
