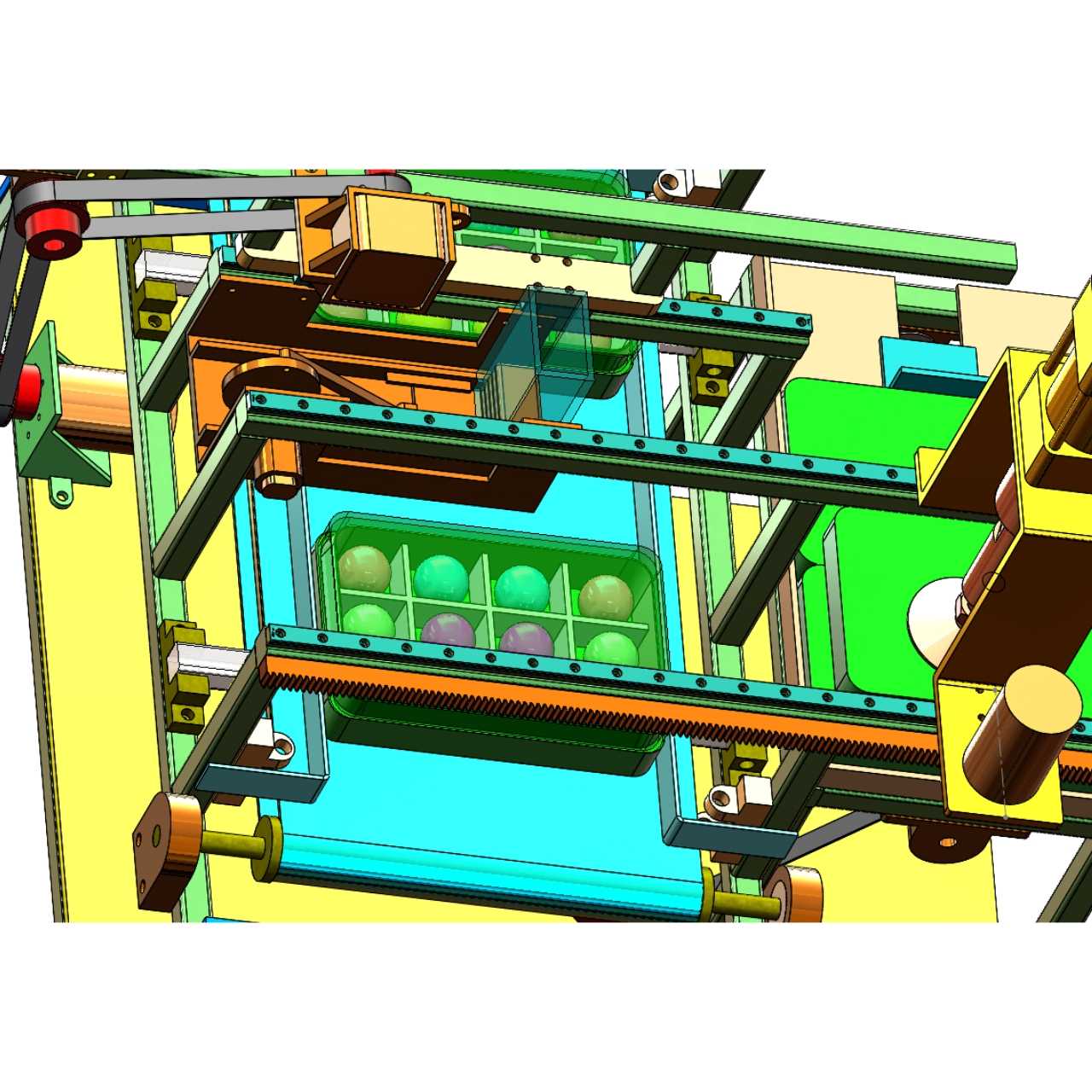

多工位连续式水果套膜包装设备结构设计

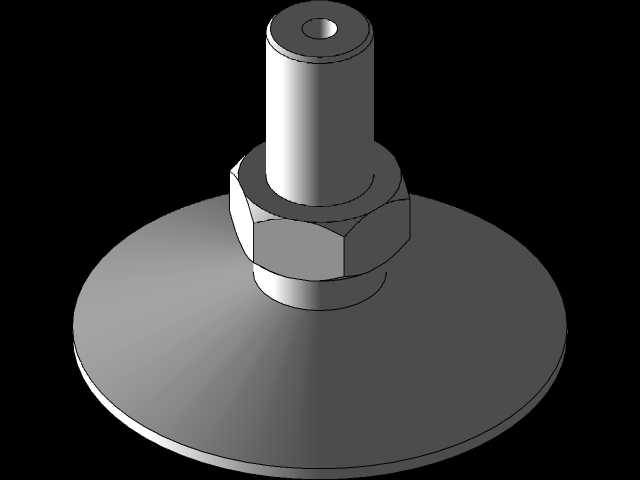

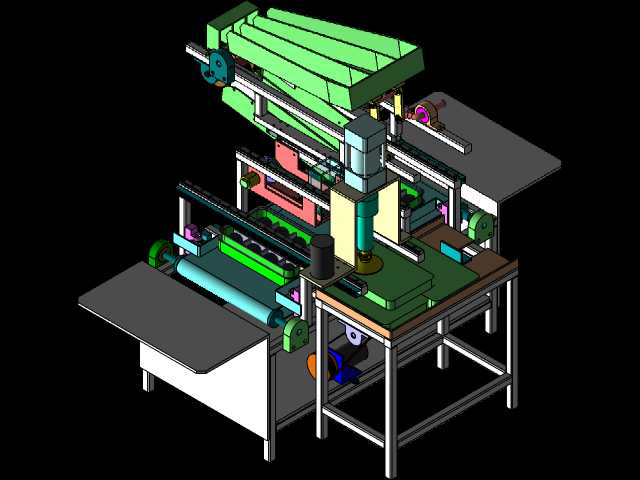

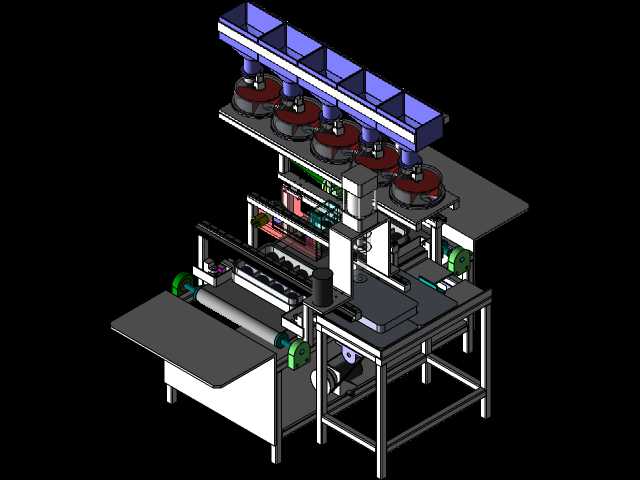

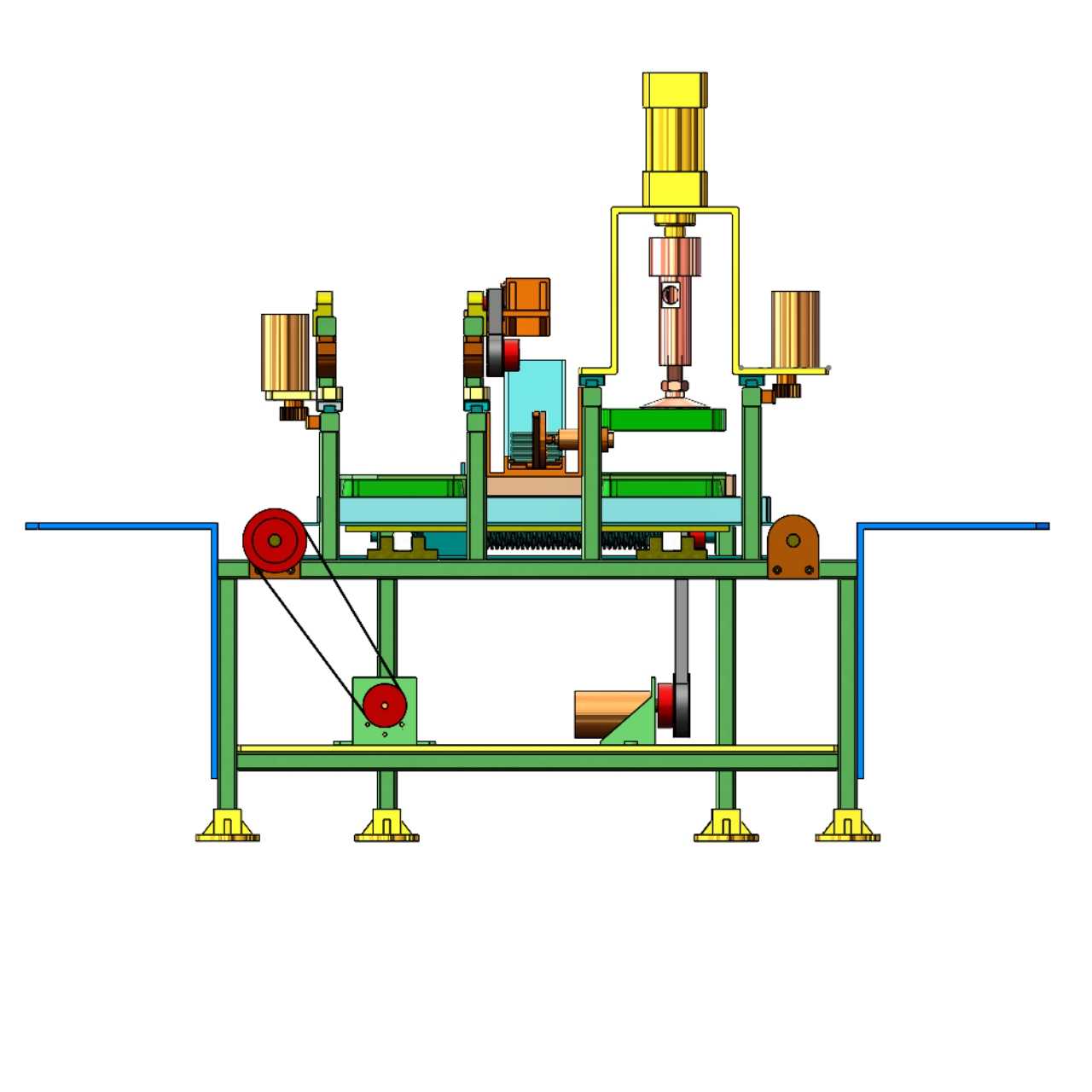

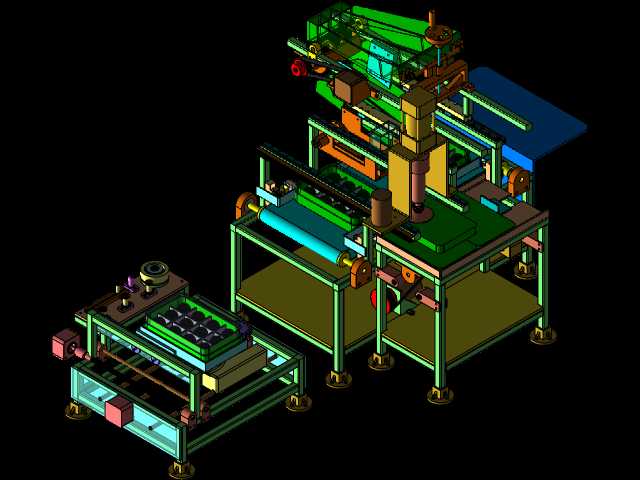

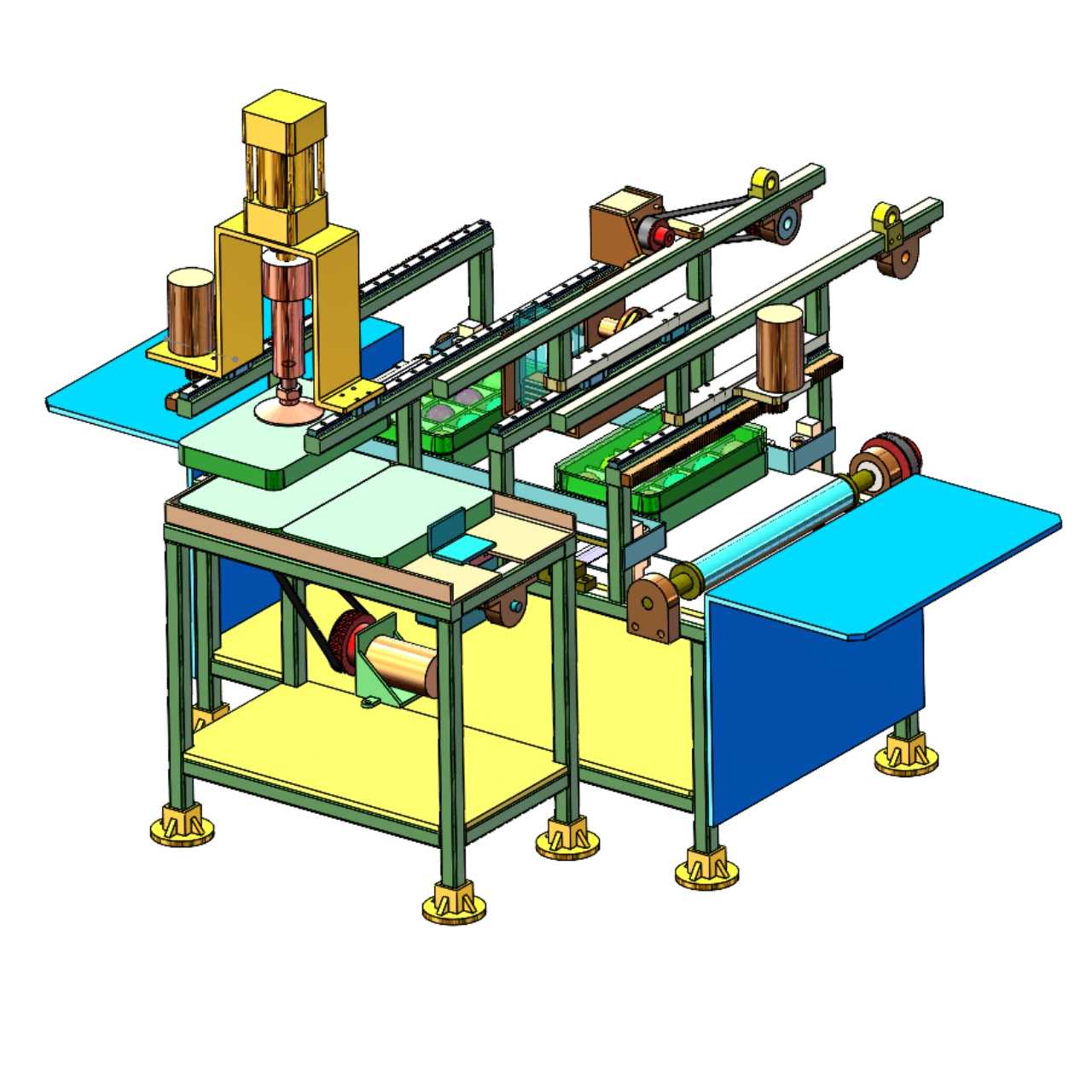

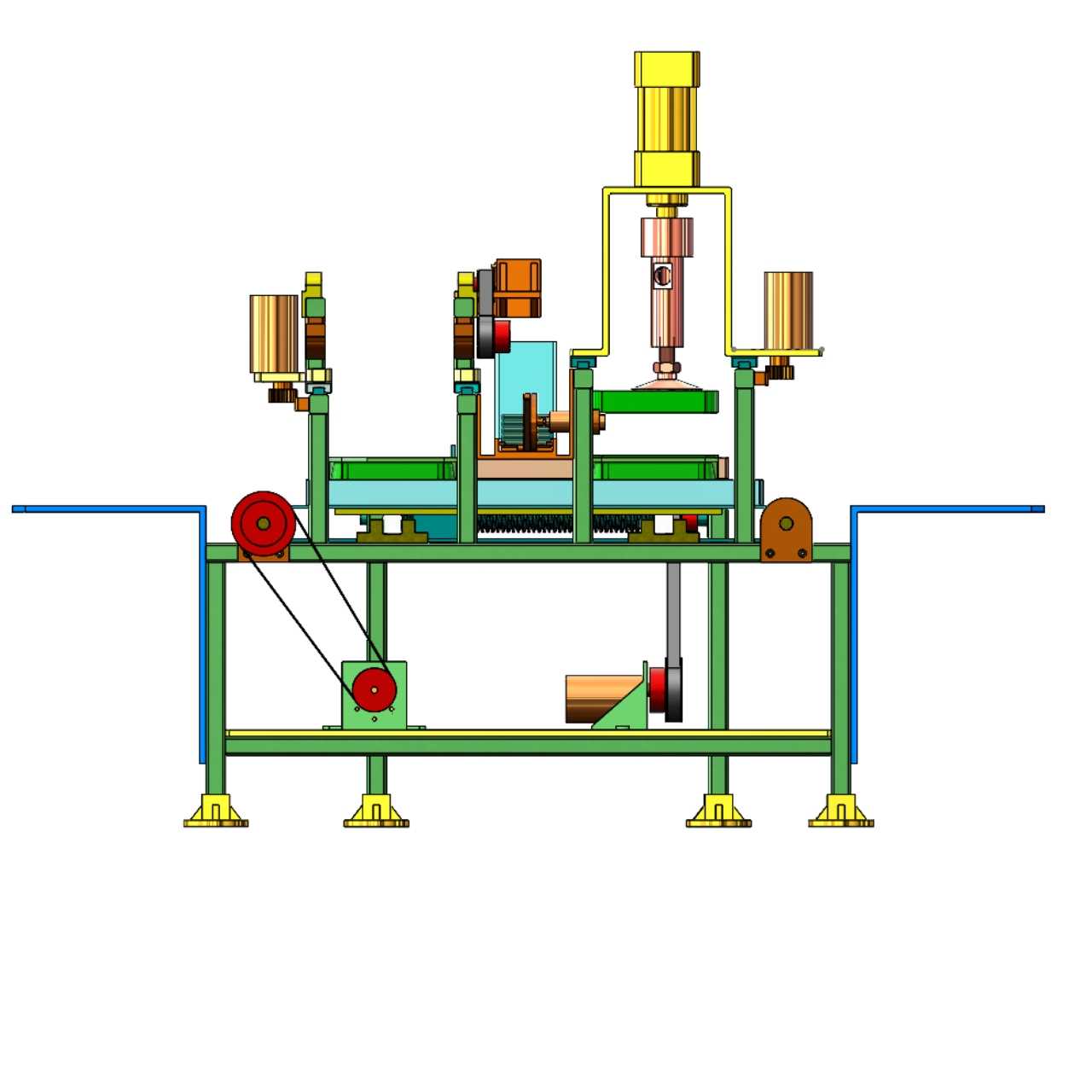

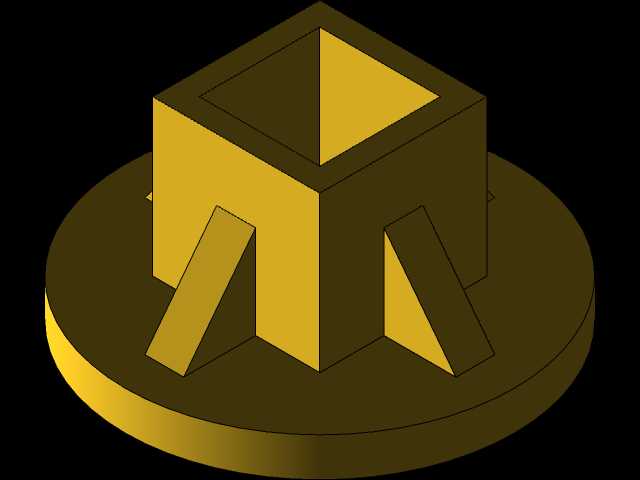

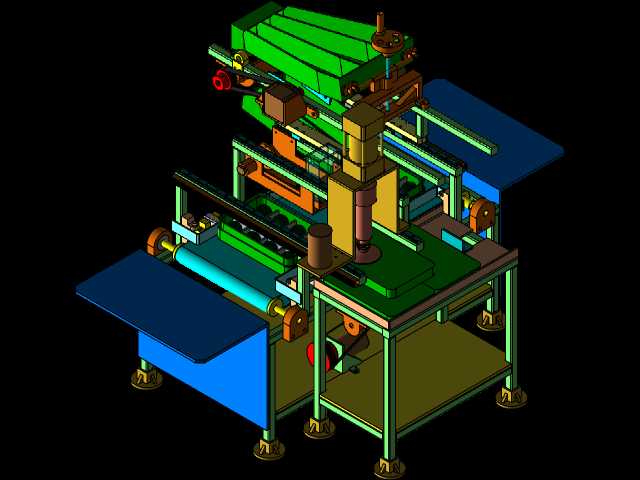

　　这套设备主要面向生鲜果蔬产后处理的商品化加工场景，适配中小型果蔬加工车间、产地分选中心的流水线作业需求，可对接前端水果分选、清洗工序的出料端，完成单果或规整果组的套膜封装作业，替代传统人工套袋、热封的低效操作，降低人工接触果品带来的表皮损伤与污染风险。从整机布局来看，设备采用落地式框架结构，底部设置可调式支撑脚座，可适配车间地面存在的3-10mm高度差，安装时无需额外预制混凝土基础，直接通过膨胀螺栓固定在硬化地坪即可，整机横向跨度适配常规1.2米宽度的车间流水线接驳要求，纵向操作面预留足够的维护空间，日常调整封切位置、更换传动皮带时无需拆解主体框架。设备的核心作业流程沿水平输送方向依次排布，进料端设置可调式导向栏，

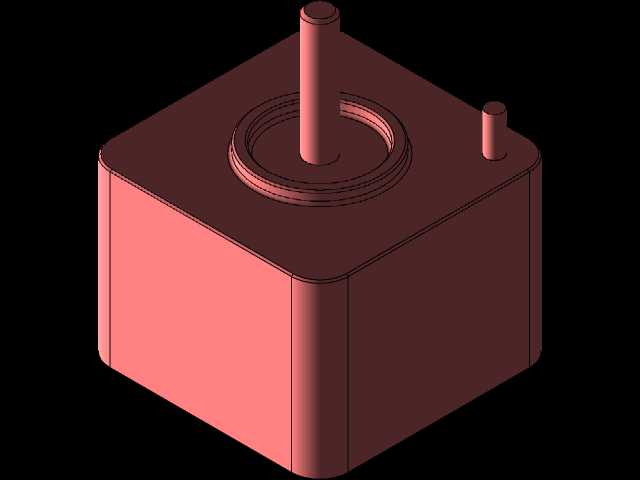

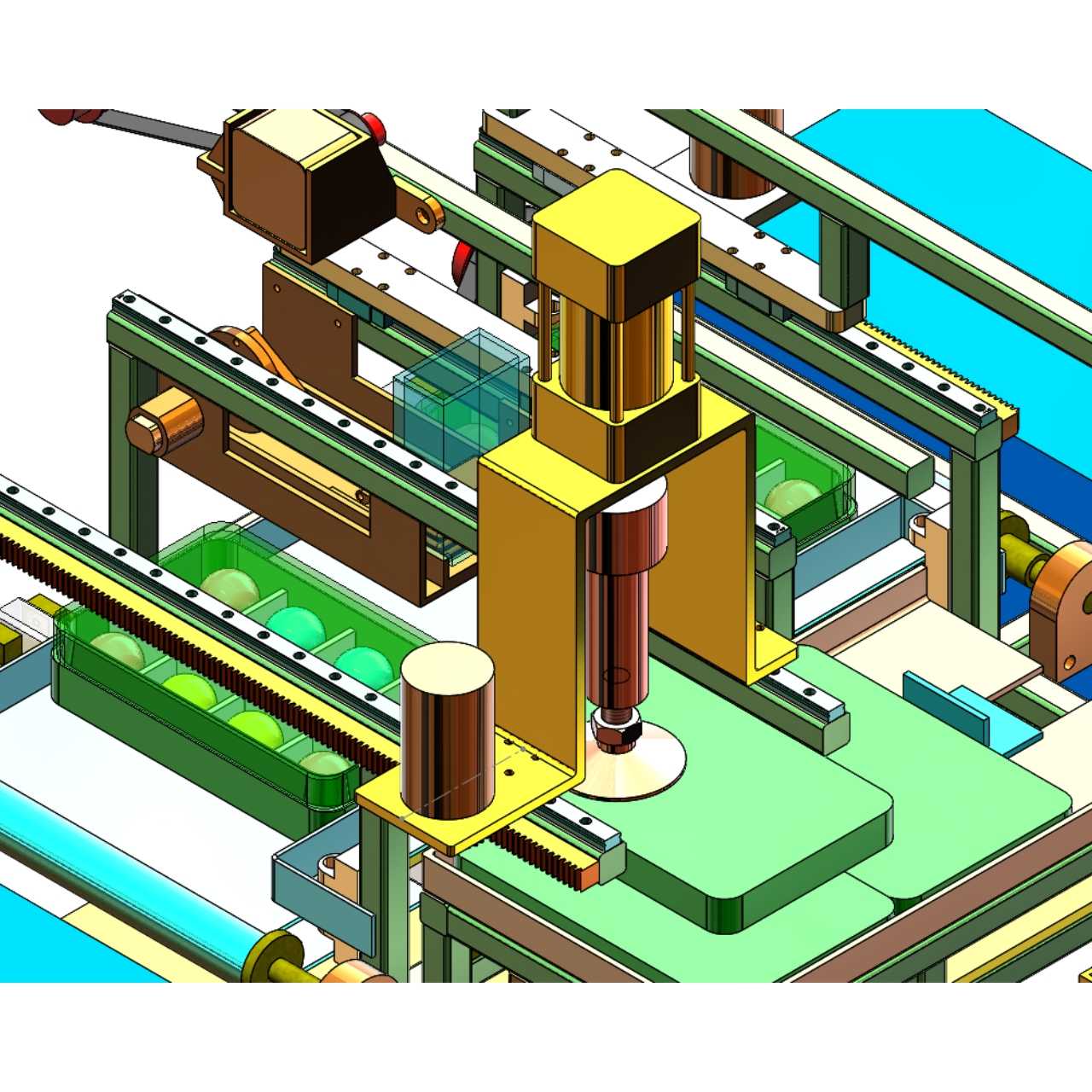

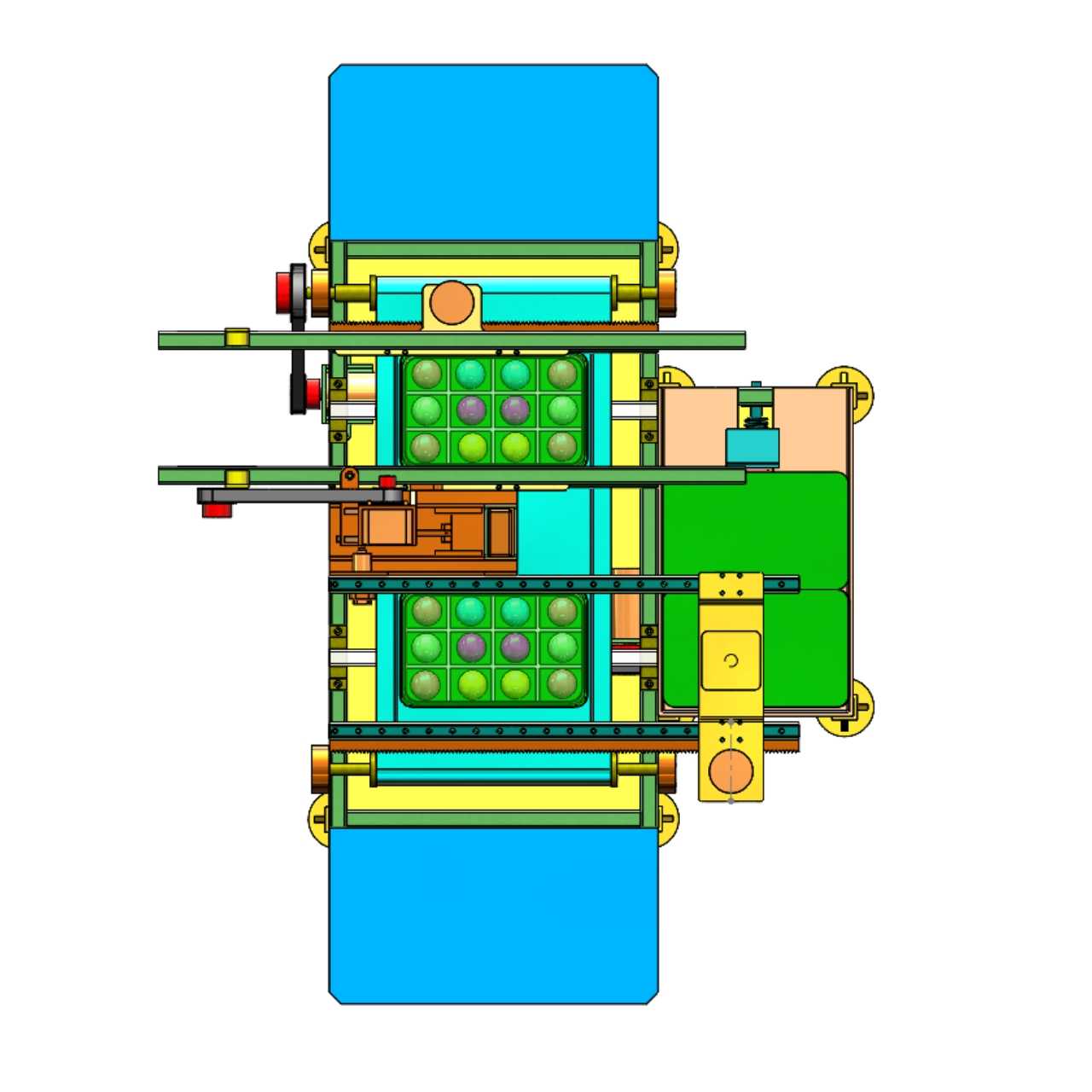

　　可根据待包装水果的果径范围调整栏板间距，避免果品在输送过程中出现卡滞、偏移；中部输送采用带定位格的链板结构，每一格位对应单个待包装果位，保证果品进入封装工位时位置精准，不会因输送惯性出现错位。上方的封装执行单元采用立式安装结构，集成膜料牵引、封切、压合功能，驱动电机布置在单元顶部，通过同步带将动力传递至下方的封切辊与压合轮，传动路径短，动力损耗小，日常维护时只需打开顶部的护罩即可检查同步带张紧度，无需拆解下方的作业组件。设备的动力传动分为两路，一路负责输送链板的间歇式进给，通过链传动搭配槽轮机构实现定距输送，保证每一次进给的距离刚好对应一个封装工位的间距，进给停顿时间匹配封装动作的周期，不会出现动作干涉；

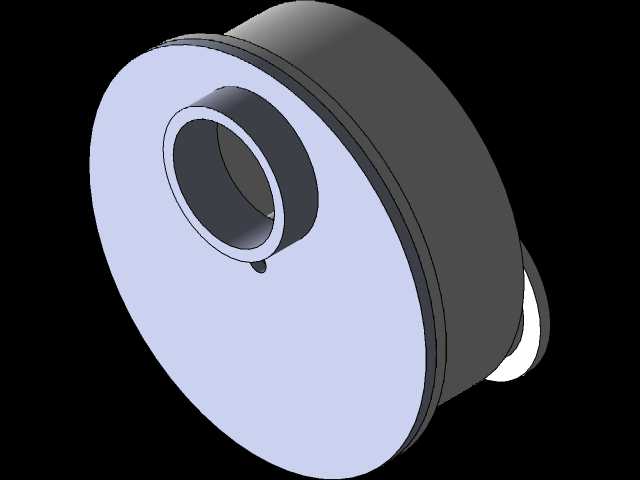

　　另一路负责封装单元的连续运转，通过带传动将动力分配至膜料放卷轴、封切热辊与出料牵引轮，各辊轮的线速度与输送链板的进给速度匹配，避免包装膜出现拉扯断裂或褶皱堆积的问题。机架主体采用标准矩形钢管焊接成型，焊接后做整体去应力处理，避免长期运行过程中出现焊接变形导致的辊轮平行度偏差，所有与果品接触的导向件、输送面均采用食品级非金属材质，不会对果面造成刮伤，同时满足食品加工场景的卫生要求，清洁时可直接用低压水枪冲洗接触表面，不会出现锈蚀问题。在设计过程中，充分考虑了不同品类水果的包装适配性，封切工位的高度可通过手轮调节，调节范围覆盖常见的圆形、椭圆形水果的果径区间，更换不同规格的包装膜时，只需调整放卷轴的卡箍位置与导向辊的间距，

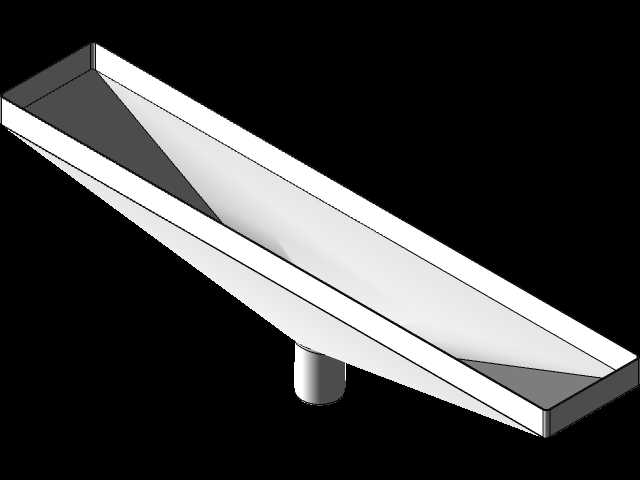

　　无需更换核心传动零件，换型时间控制在15分钟以内，适配多品类小批量的果蔬加工需求。设备的侧边设置传动护罩，所有外露的旋转部件均做防护处理，避免操作人员在设备运行过程中误触运动部件，护罩采用快拆式结构，日常检修时无需工具即可拆下，提升维护效率。出料端设置倾斜导料槽，封装完成的果品可顺着导料槽滑入下游的收集箱或下一段输送线，导料槽表面粘贴柔性缓冲材料，避免果品滑落时出现磕碰损伤。从安装边界来看，设备进料端的接驳高度可通过底部脚座微调，适配不同高度的前端分选线出料口，设备侧面预留电气安装位，可根据需求加装光电检测组件，实现无果不送膜的节能运行，减少包装膜的无效损耗；整机的气动、电气线路均沿机架内部的线槽排布，外部无裸露管线，避免车间清洁时水液溅入线路造成故障。整套结构的设计优先考虑运行稳定性与易维护性，所有传动轴承均采用标准密封件，易损件如传动皮带、封切硅胶条均采用市面通用规格，采购替换方便，无需定制特殊配件，降低设备长期运行的维护成本。
