FPV远程系统用6S2P锂离子电池组结构

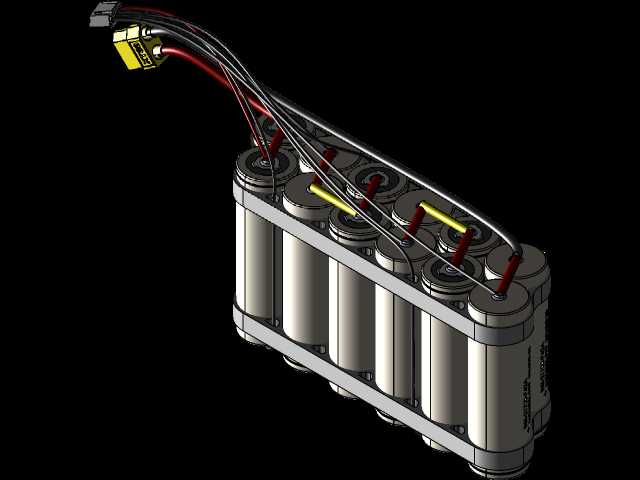

　　这套6S2P构型的锂离子电池组，核心服务于远程FPV飞行系统的供电需求，采用12颗21700规格P42A圆柱电芯搭建，整体结构围绕高倍率放电、紧凑安装、抗振耐用三个核心方向设计。从实际应用场景来看，远程FPV设备在长距离飞行过程中，需要持续稳定的大电流输出支撑动力系统、图传模块、飞控单元同时工作，普通小容量电池组无法兼顾续航时长与放电能力，而2并6串的电芯组合，刚好匹配常见6S动力系统的电压平台，双电芯并联的结构既提升了整体容量至8400mAh级别，也分摊了单颗电芯的放电电流负荷，降低大倍率放电下的电芯发热，延长循环使用寿命。

　　设计过程中首先考虑的是安装边界约束，FPV载机的电池舱空间通常有严格的长宽高限制，因此电芯排布采用双列并排的紧凑布局，12颗电芯分两列整齐排列，相邻电芯之间预留均匀的散热间隙，避免飞行过程中持续放电产生的热量堆积，影响电芯工作稳定性。电芯固定支架采用镂空式结构设计，既可以牢牢卡住每一颗圆柱电芯的侧壁，防止飞行过程中的振动导致电芯移位、焊点松脱，又能尽可能降低支架本身的重量，减少不必要的载荷消耗，毕竟对于航空类设备来说，每一克多余重量都会直接影响续航与机动性能。

　　电气连接部分采用镍带加导线的复合连接方案，串并联的主过流路径使用宽幅纯镍带激光焊接在电芯正负极，保证大电流通过时的过流能力，降低连接部位的接触电阻，减少发热；镍带与外部输出接口之间则采用耐高温硅胶线连接，导线走线顺着电芯排布的间隙规整布置，使用高温绝缘胶带分段固定，避免导线与电芯外壳、金属支架之间发生摩擦破损导致短路。输出端集成了专用的动力接插件与平衡充接口，既可以快速对接载机的供电端口，也能配合平衡充电器对每一串电芯进行独立电压校准，保证整组电池的电芯一致性，避免长期使用后出现单串过充过放的问题。

　　从结构防护角度考虑，电池组整体在电芯外侧预留了缓冲层安装空间，实际组装时可以包裹泡棉材质的缓冲垫，应对飞行过程中的起降冲击、机动动作带来的振动载荷，所有裸露的焊接点、导电连接部位都做了绝缘处理，杜绝正负极误接触短路的风险。整体外形的长宽高尺寸适配主流大载重远程FPV载机的电池舱安装位，不需要对载机结构做额外修改就能直接替换同规格的其他电池组，安装时可以通过绑带或者魔术贴快速固定，拆装维护十分便捷。

　　在功能特性上，这套电池组的放电能力可以覆盖FPV载机全油门工况下的峰值电流需求，8400mAh的容量能够支撑更长时间的连续飞行，相比同电压等级的小容量电池，减少了飞行过程中更换电池的频次，适合长距离巡检、远程航测这类需要长时间滞空的FPV应用场景。设计时也充分考虑了电芯的散热需求，双列排布的结构让每一颗电芯都有足够的外露面积和空气接触，飞行过程中的迎面气流可以直接带走电芯表面的热量，即使持续大电流放电，电芯温度也能控制在合理工作区间内，避免高温导致的电芯性能衰减、寿命缩短问题。

　　整个结构的建模过程严格按照21700电芯的实际外形尺寸搭建，固定支架的卡槽尺寸、连接镍带的宽度厚度、导线的走线空间都按照实际装配公差预留，所有配合部位的间隙都控制在合理范围内，既不会因为间隙过大导致电芯晃动，也不会因为间隙过小造成装配困难。输出接口的位置设置在电池组的一端，和载机的供电接口位置对应，插装时不需要过度弯折导线，减少导线疲劳断裂的风险。平衡充接口的排布对应6串电芯的电压检测顺序，和市面上主流平衡充电器的接口定义匹配，不需要额外转接线就能直接充电，使用便利性更高。
