机架式48V100Ah储能电池组3U安装结构

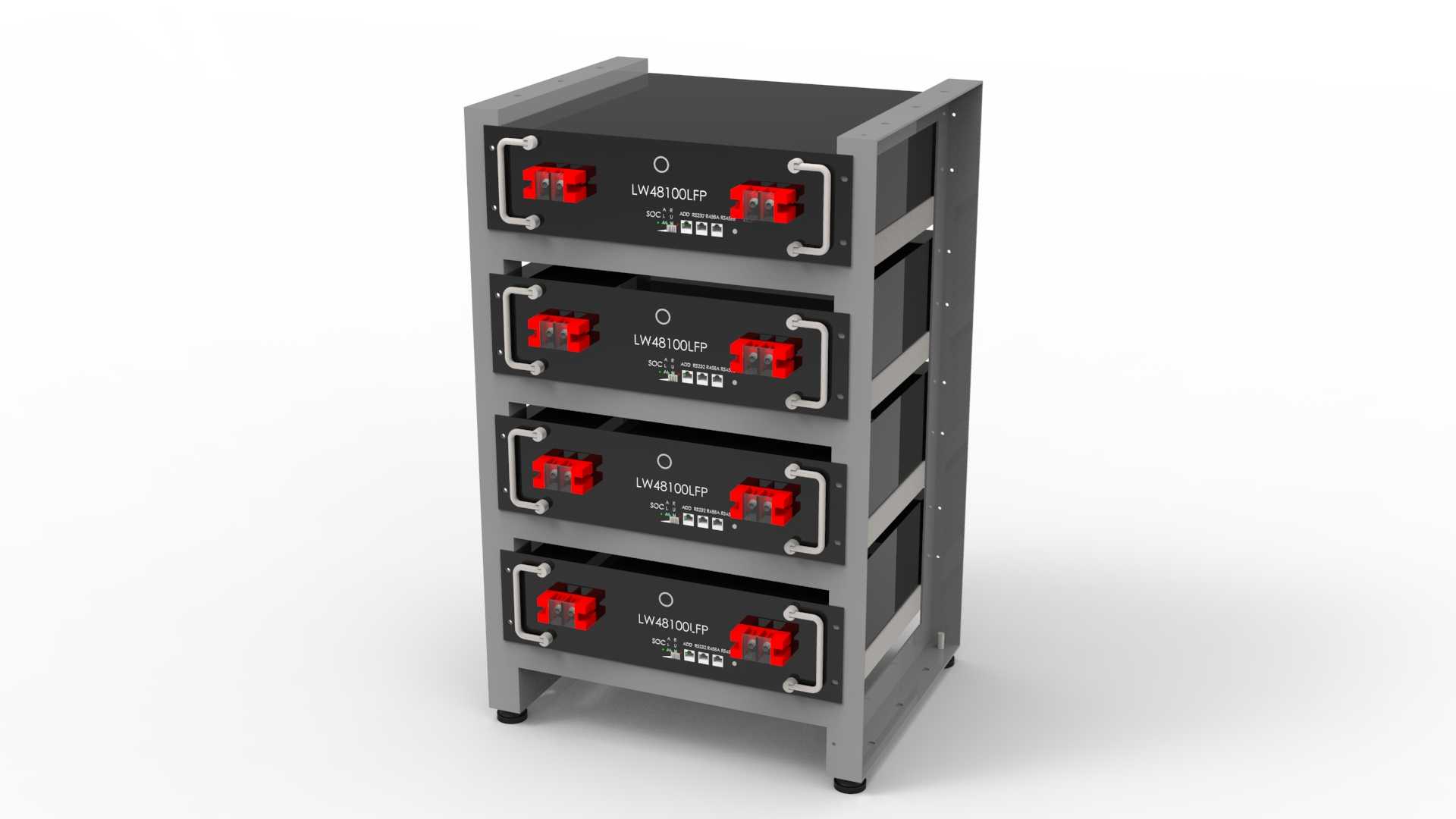

　　这套机架式储能单元采用标准19英寸机柜3U高度的模块化设计思路，主要面向数据中心后备供电、通信基站储能、工商业分布式储能侧的配套安装场景，单组额定电压48V、容量100Ah，可直接适配常规标准服务器机柜的安装位，无需额外改造机柜安装梁结构。从结构设计逻辑来看，整体框架采用折弯钢板拼接成型，侧边预留连续的安装挂耳孔位，孔位间距完全匹配标准机柜的方孔条刻度，安装时仅需将单元推入机柜对应U位，通过机柜配套的M6螺钉固定挂耳即可完成固定，单组单元的安装深度控制在常规服务器机柜的兼容范围内，不会出现后部线缆空间被挤占的问题。每个独立抽拉舱位对应一组电池模组，舱体前部设置带绝缘护套的快插式动力端子，端子旁集成了状态指示灯与通讯接口，

　　运维人员无需抽出舱体即可直接观察每组电池的工作状态，插拔动力线时也能通过绝缘护套避免误触带电部位，舱体两侧设计有隐藏式滑轨结构，更换模组时可直接将故障舱体抽出，无需拆解整体框架，大幅降低现场运维的操作难度。框架底部设置可调式支撑脚，当单元作为独立落地设备使用时，可通过调整支撑脚高度抵消地面不平整带来的框架晃动问题，支撑脚底部采用橡胶防滑垫，既可以避免金属框架直接刮花地面铺装层，也能在设备运行时缓冲模组散热风扇带来的微幅振动。从安装边界来看，单组3U单元的高度严格控制在132mm左右，上下层叠安装时，相邻单元之间无需额外预留通风间隙，框架侧板预留的通风槽可配合舱体前部的进风间隙形成自然散热风道，当多组单元并柜安装时，

　　侧边框架的拼接孔位可直接通过连接板实现相邻机架的硬连接，避免多组机柜并排安装时出现对齐偏差。前部面板的把手采用内嵌式折弯设计，不会突出面板平面，避免在推入机柜时与相邻设备的面板发生刮碰，端子旁的标识区域采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，运维人员可直接通过标识区分正负极端子与通讯接口，减少现场接线的误操作概率。在结构强度设计上，框架主体采用2mm厚冷轧钢板折弯成型，拼接位置采用三角加强筋补强，单组框架可承载四层电池模组的总重量，长期叠装不会出现框架中部下挠变形的问题，挂耳位置采用双层钢板叠焊结构，即使满配状态下将设备固定在机柜立柱上，也不会出现挂耳变形导致设备滑落的风险。舱体与框架之间设置接地导通结构，所有金属部件之间通过接地端子实现等电位连接，可避免设备运行过程中金属外壳产生感应静电，满足电力设备的安全防护要求。
