48V50Ah2200W锂离子动力电源结构设计

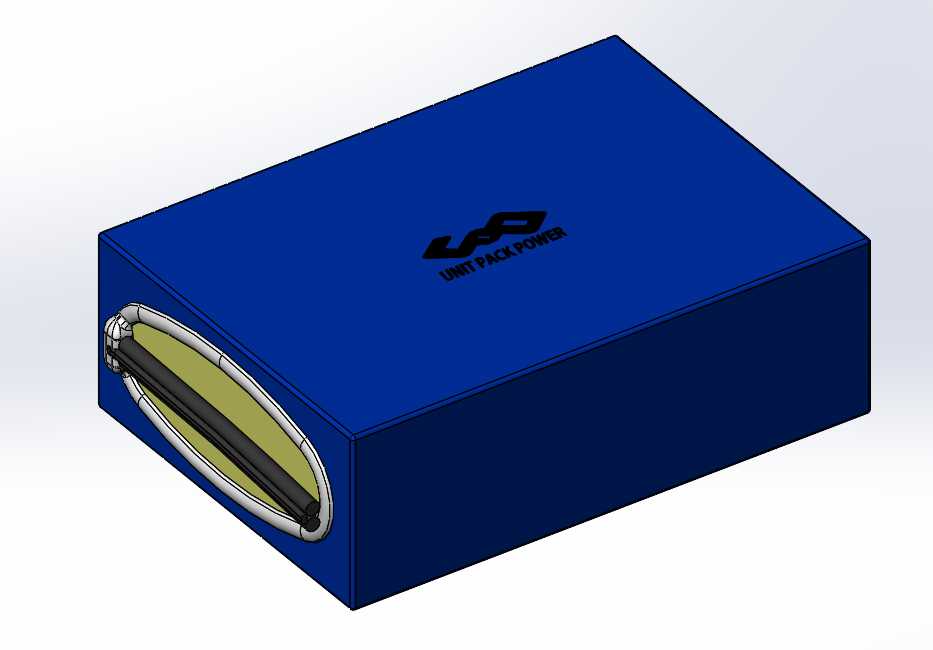

　　这款动力锂电单元的设计初衷，是匹配低速电动乘用车辆、场地作业代步设备的供电需求，额定输出参数覆盖48V电压平台、50Ah容量区间，持续输出功率可达2200W，能够满足常规两轮电动车、小型场地巡检车、低速电动作业机具的动力供电与车载附属设备供电需求。从结构设计逻辑来看，整体采用长方体封闭式壳体布局，这种形态首先是为了适配多数电动车辆电池仓的通用安装边界，壳体边角做了小圆弧过渡处理，避免安装过程中锐边划伤安装人员或车体线束，同时也能降低车辆行驶过程中磕碰造成的壳体应力集中风险。壳体侧面设置的椭圆形集成接口端，是整组电池的动力输出、通讯交互与充电接入整合区域，接口周边做了凸起的密封防护筋，配合内置的密封胶圈可以实现IP54级别的防护能力，

　　能够阻挡日常行驶过程中的飞溅泥水、扬尘进入电池内部，适配户外复杂使用场景。接口处内置的弹性压合结构，能够保证接插件在车辆持续振动工况下保持稳定接触，不会因为路面颠簸出现接插件松脱、动力瞬断的问题。从安装适配性角度，壳体外表面预留了标准的固定孔位布局，孔位间距参考了市面主流同规格铅酸替换电池的安装尺寸，用户在进行铅酸改锂电的升级作业时，不需要额外改动原车的电池仓固定结构，直接沿用原有固定压条与螺栓即可完成安装，大幅降低改装的结构改动成本。壳体顶面印制的标识区域做了凹陷式设计，标识内容不会因为长期搬运、摩擦出现磨损脱落，方便运维人员快速识别电池参数与极性标识。内部电芯排布采用卧式层叠结构，这种排布方式一方面可以降低整组电池的重心高度，

　　安装在车辆上之后能够优化整车的重心分布，提升行驶稳定性；另一方面层叠间隙预留了均匀的散热通道，电池大电流持续放电过程中产生的热量可以通过壳体壁面与间隙空气对流快速散出，避免局部热量堆积造成电芯性能衰减。BMS保护板固定在接口端内侧的独立仓室内，与电芯组之间设置了绝缘隔离板，既能够缩短保护板到接口、到电芯组的走线长度，降低线路压降，也能避免电芯膨胀变形挤压保护板造成元器件损坏。整组电池的结构设计充分考虑了量产装配的工艺性，壳体采用上下扣合的装配方式，配合密封胶粘接与周边螺丝固定，装配工序简单，不需要复杂的专用工装就可以完成整机组装，适合批量生产。在实际应用场景中，这款电源单元除了作为车载动力源使用，也可以作为小型离网储能单元，

　　搭配逆变器为户外作业的小型电动工具、临时照明设备提供交流供电，壳体的硬质结构能够承受户外堆放、短途转运过程中的常规碰撞，不需要额外加装防护外箱。设计过程中针对不同使用场景的安装需求，壳体的六个平面都做了平面度管控，既可以卧式平放安装，也可以根据电池仓的空间形态选择侧装固定，固定孔位的多方向布局能够适配不同方向的安装固定需求，不会因为安装方向变化影响内部电芯的性能与安全。接口端的防护盖采用软胶连体结构，充电或者接线时不需要完全取下防护盖，避免防护盖丢失，闲置状态下盖合防护盖可以进一步提升接口区域的防尘防水能力，延长接插件的使用寿命。整组电池的外形尺寸控制在同容量规格产品的常规区间内，长度、宽度、高度的比例适配多数电动两轮车的座桶仓、电动三轮车的座椅下电池仓空间，不需要对车体结构做切割改动就可以完成替换安装。
