商超多层组合陈列货架结构设计

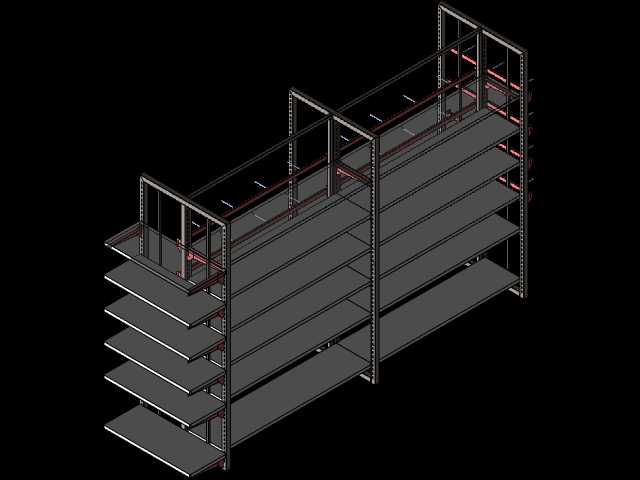

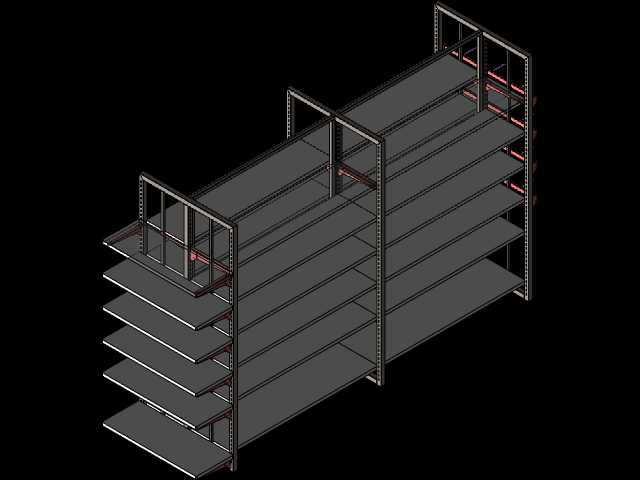

　　商超多层组合陈列货架是零售门店、仓储拣选区与商品展示空间中承担承载、分区与陈列功能的核心金属结构件，整体采用立柱、层板、横梁与防护杆件组合而成，可在卖场通道、库房备货区、便利店端头及展会陈列区中独立或成排布置。从结构布置来看，货架以两侧竖向立柱作为主要承力骨架，立柱沿高度方向预留多档调节孔位，层板支撑件可根据商品包装高度灵活调整层间距，适配箱装饮品、袋装零食、日用百货、五金小件等不同尺寸货品的摆放需求。多层水平层板沿立柱纵向依次排布，层板边缘设置折边加强结构，在薄板用料条件下提升抗弯刚度，避免满载时出现明显下挠；货架端部及后侧配置杆件框架，既可以防止货品从侧向滑落，也能为相邻货架单元的拼接提供定位基准。

　　在实际使用场景中，这类货架常沿超市主通道连续排列，形成标准化陈列岛区；单组货架的宽度、深度与高度需要结合门店动线、消防疏散宽度和货品周转量确定。布置时应预留顾客取货空间与补货推车通行宽度，货架顶部与建筑吊顶、照明灯具及消防喷淋之间保持安全距离，靠墙布置时还需核对墙体饰面、插座面板与立柱脚盘的位置关系。立柱底部通常设置可调脚座或脚盘，用于补偿地面平整度误差，使多层货架在满载条件下保持竖直；当地面存在坡度或铺贴瓷砖高差时，可通过脚座螺纹调节高度，避免层板倾斜导致货品滑移。

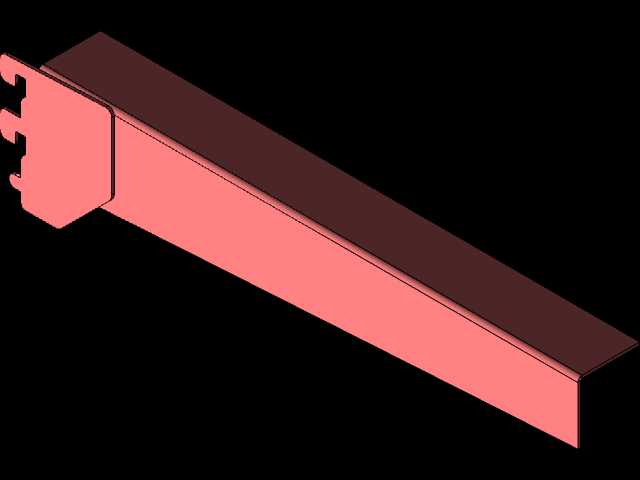

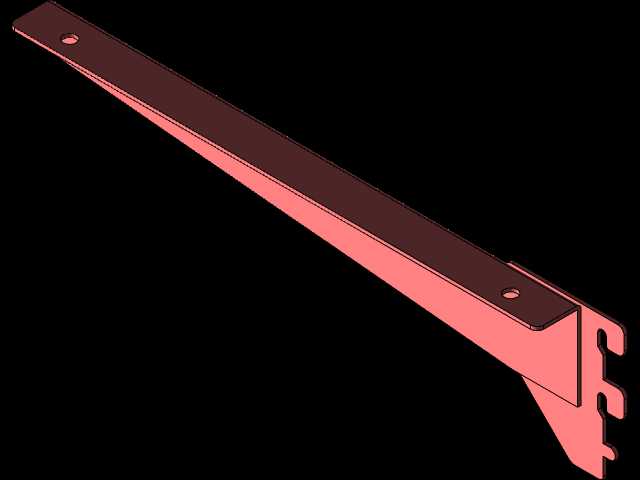

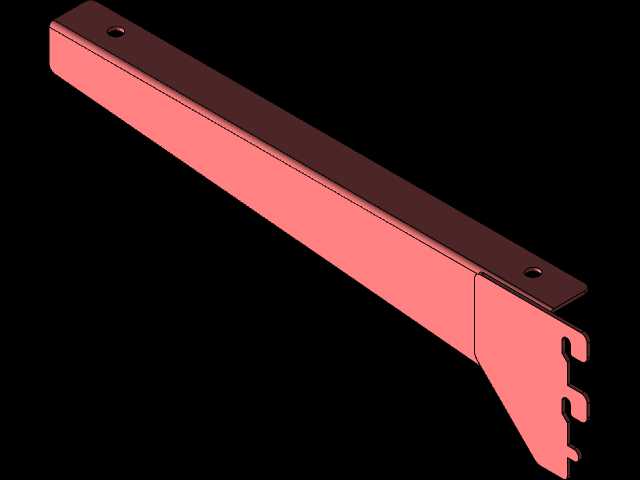

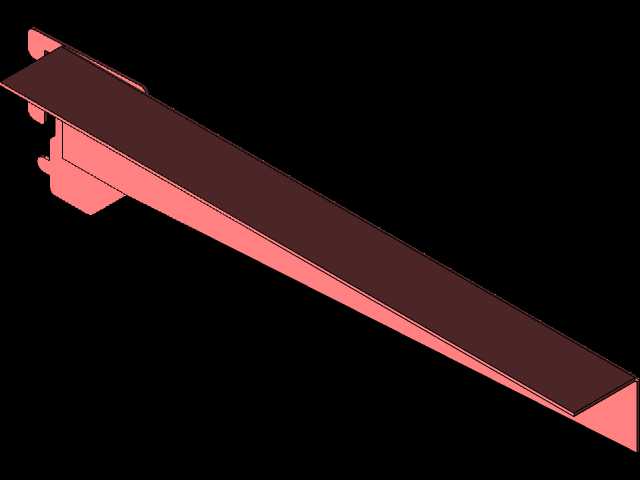

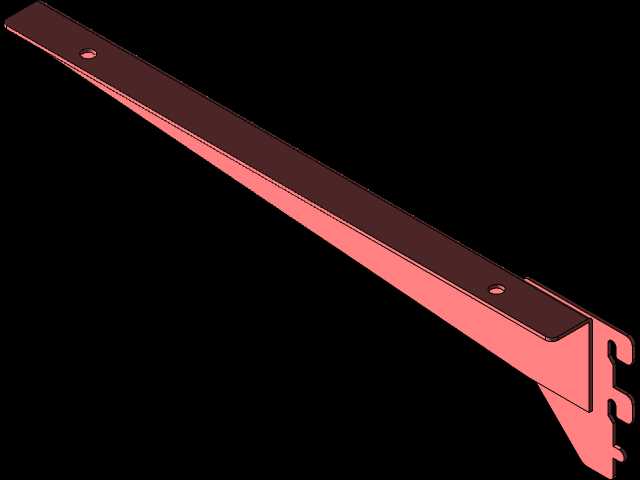

　　结构设计思路围绕承载、拆装与空间利用率展开。立柱采用冷弯薄壁型钢思路建模，截面通过多次折弯形成惯性矩较大的异形轮廓，在控制材料厚度的同时提高竖向承压与抗侧弯能力；横梁与立柱之间采用插接或卡扣式连接，装配时不需要复杂焊接，门店人员可按孔位快速完成层板高度调整。层板承担货品均布载荷，受力后通过四角支撑点传递至横梁，再由横梁端部连接件传递至立柱，最终经脚盘传至地面；建模时需要重点关注层板折边、支撑角件与立柱孔位的配合关系，避免出现连接件干涉、层板无法落位或调节档位错位的问题。

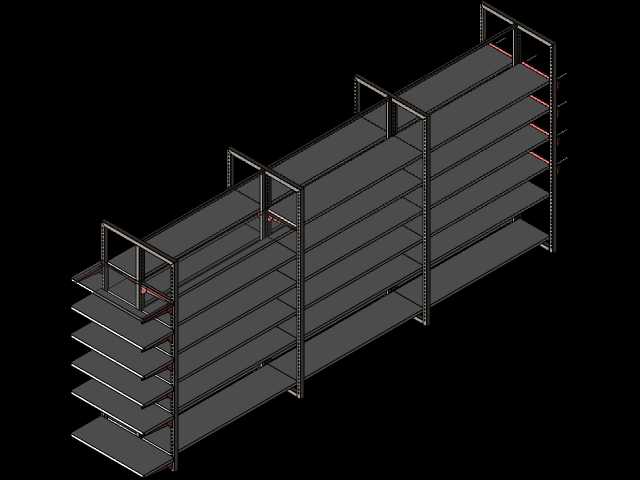

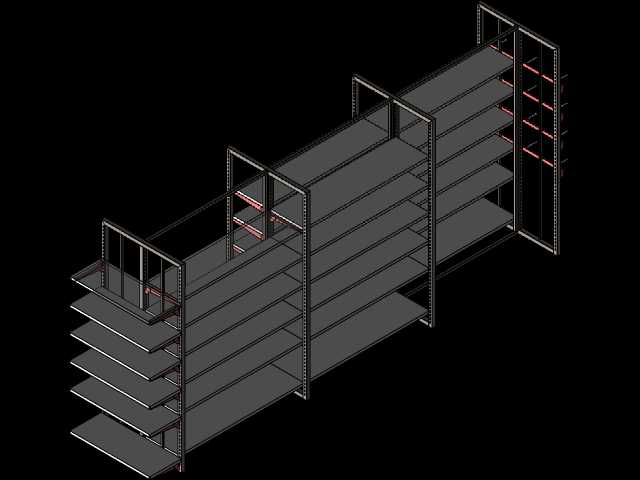

　　货架的外形边界由立柱外轮廓、层板悬挑尺寸及顶部防护杆件共同决定。成排拼接时，相邻单元共用或贴近立柱，可减少重复结构占用；转角布置时，层板端部与另一组货架之间应保留圆滑过渡，避免突出尖角影响顾客通行。后侧杆件框架除防护作用外，还可作为背板、价格条、分隔网片或促销挂钩的安装基础，使货架从单纯置物平台扩展为多功能陈列载体。对于需要移动保洁的场景，可在脚盘位置替换为脚轮方案，但需复核轮组承载、制动可靠性以及满载推动时的整体稳定性；固定陈列场景则优先采用脚盘着地，以提高抗倾覆能力。

　　三维建模过程中，立柱孔位阵列、层板重复装配与横梁间距是参数化控制的重点。通过建立立柱、层板、横梁、脚座和侧防护杆件的独立零件，可快速派生不同层数、不同层高和不同长度的货架变体；装配时需检查层板与立柱之间的间隙、螺栓或卡扣件的安装空间，以及多组货架并排时端部杆件是否冲突。模型还可用于校核货品摆放后的视觉遮挡关系，例如低层货架适合放置高频取货商品，高层位置用于储备库存或轻质货品，侧框架高度则影响卖场通透感与安全防护等级。整体结构在满足承载的前提下兼顾标准化制造、快速组装与卖场陈列灵活性，适用于超市、便利店、仓储备货区及商品展示空间的布置设计与结构选型。
