宜家VARIERA橱柜分层置物搁架结构设计

　　日常家居橱柜使用场景中，多数成品橱柜的竖向层板间距固定，存放碗碟、调料瓶、小型厨具时，上层空间往往存在大量闲置，竖向空间利用率不足四成，这款搁架的核心设计目标，就是在不改动原有橱柜结构的前提下，通过附加分层结构填补竖向空间空白，无需打孔、无需额外紧固件，直接放置即可完成安装，适配绝大多数常规家用橱柜的内部尺寸边界。

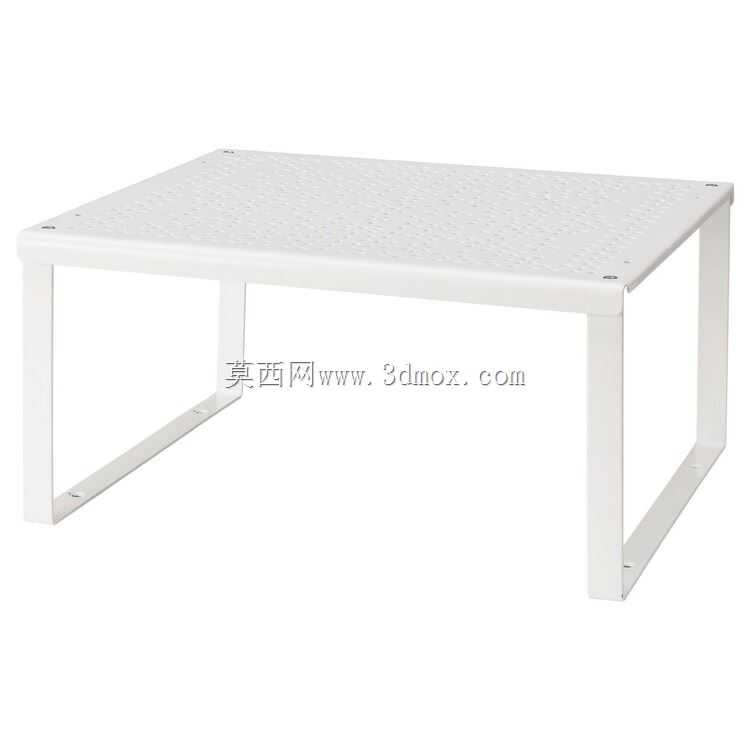

　　从结构设计逻辑来看，这款搁架采用一体式框架承载结构，整体为矩形开放式布局，四个支腿与顶部置物台面通过折边工艺一体成型，无额外拼接焊缝，既减少了装配工序，也避免了拼接位置的应力集中问题，提升整体结构稳定性。顶部置物台面采用密布冲孔设计，并非整板封闭结构，这种设计首先能降低整体自重，相同板材厚度下，冲孔结构的重量比整板降低约35%，同时冲孔结构可以让台面的积水、灰尘自然下落，不会在台面积存污渍，日常清洁时直接擦拭即可，无需担心积水浸泡导致的板材锈蚀或涂层脱落问题。台面四周做了微凸起的折边挡沿，高度控制在5mm左右，既不会阻碍物品取放，也能避免放置在台面上的小型瓶罐、碗碟意外滑落，适配日常厨房小件物品的存放需求。

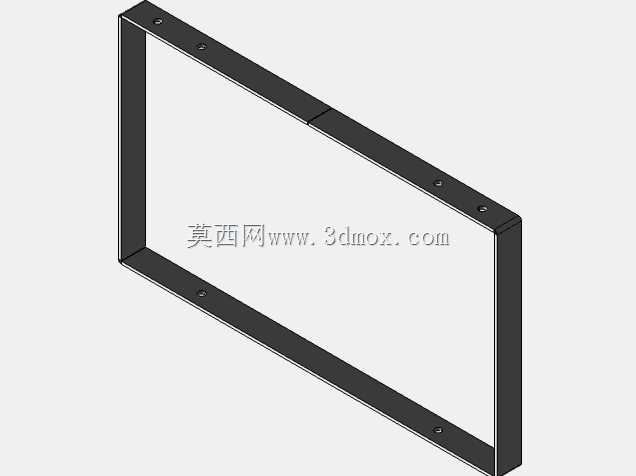

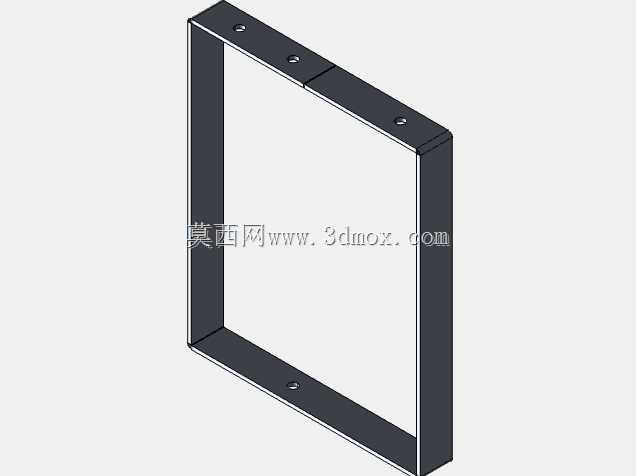

　　支腿结构采用L型折边设计，而非独立圆管支腿，这种设计的优势在于，支腿与放置平面的接触面积更大，单位面积压强更小，不会在橱柜原有层板上留下压痕，同时L型折边的抗侧向形变能力更强，即使在搁架单侧放置较重物品，也不会出现支腿外撇、整体倾翻的问题。支腿底部做了微收边处理，没有尖锐毛刺，放置时不会刮花橱柜层板的表面涂层，四个支腿的高度公差控制在±0.2mm以内，保证放置后台面保持水平，不会出现一侧偏高导致物品滑动的问题。

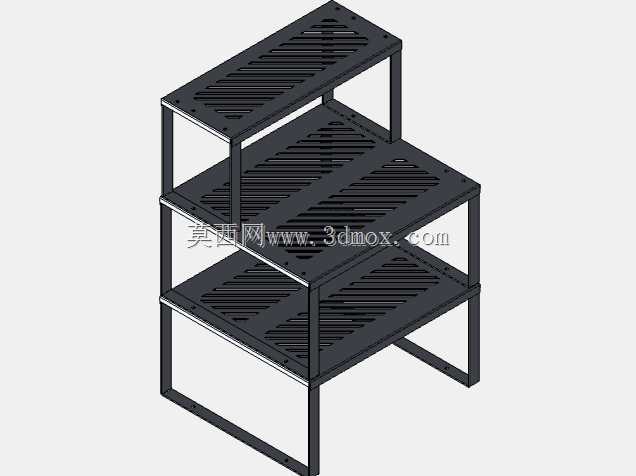

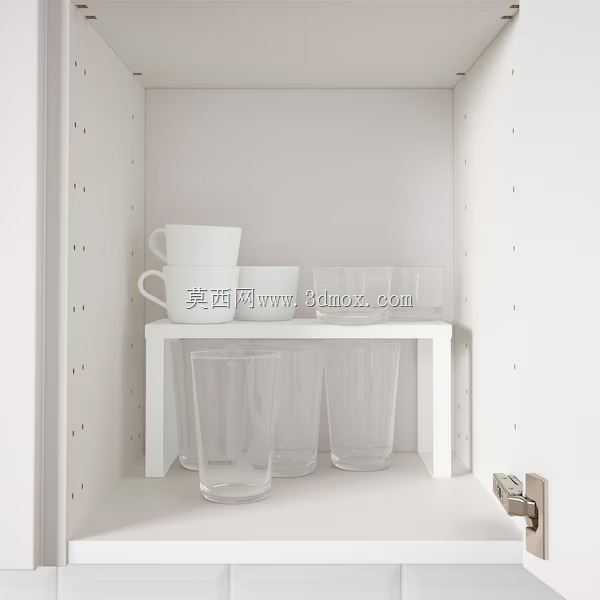

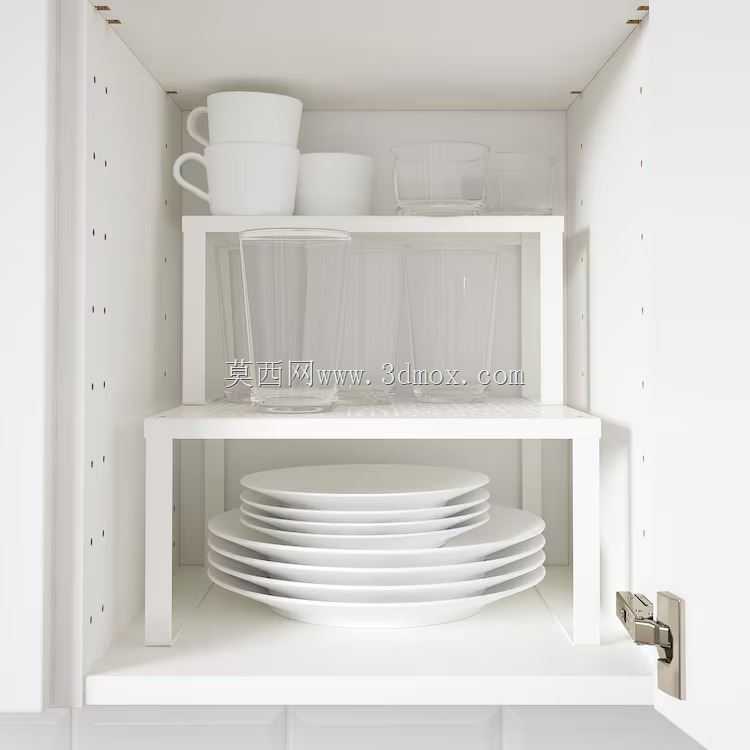

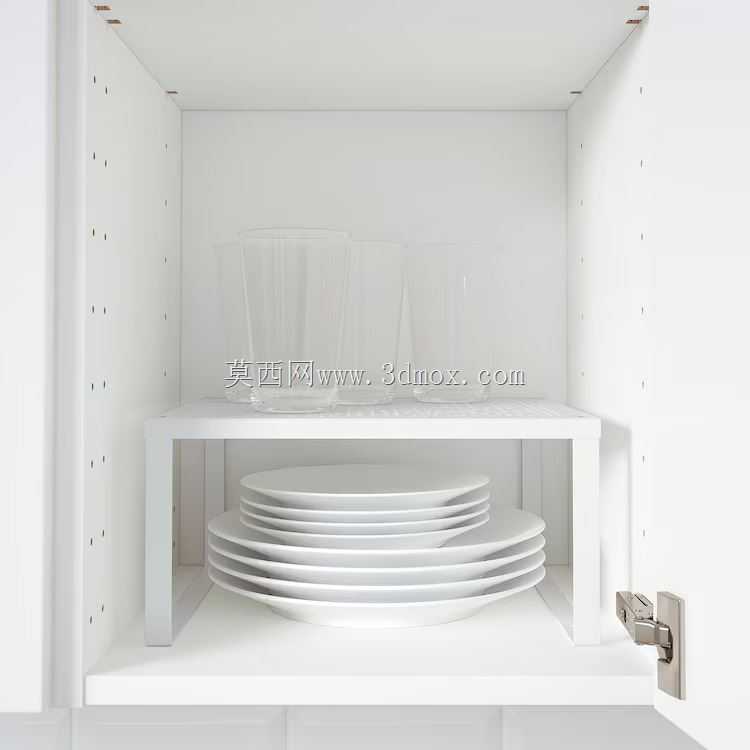

　　从安装边界来看，这款搁架的整体高度控制在150mm左右，刚好适配常规橱柜层板之间300-400mm的间距，放置后搁架上下两层都有足够的取放空间，下层可以放置较高的调料瓶、汤碗，上层可以放置小型碟子、保鲜膜、清洁球等小件物品，竖向空间利用率可以提升一倍左右。整体宽度与深度适配常规橱柜的内部进深，不会出现突出橱柜、阻碍柜门关闭的问题，同时搁架的边缘都做了圆角钝化处理，没有尖锐棱角，日常取放物品时不会磕碰划伤。

　　在实际应用场景中，除了厨房橱柜内部使用，这款搁架也可以放置在台面、衣柜、储物柜内部，用于分层收纳化妆品、袜子、小型工具等物品，结构通用性较强。材质选用常规冷轧钢板表面喷塑处理，涂层厚度控制在60-80μm，具备基础的防油污、防水溅能力，适配厨房多油烟、高湿度的使用环境，长期使用不会出现涂层脱落、基材锈蚀的问题。整体承重设计满足日常家用需求，静态承重可以达到10kg以上，完全可以承载常规厨房小件物品的重量，不会出现台面下凹、支腿变形的问题。

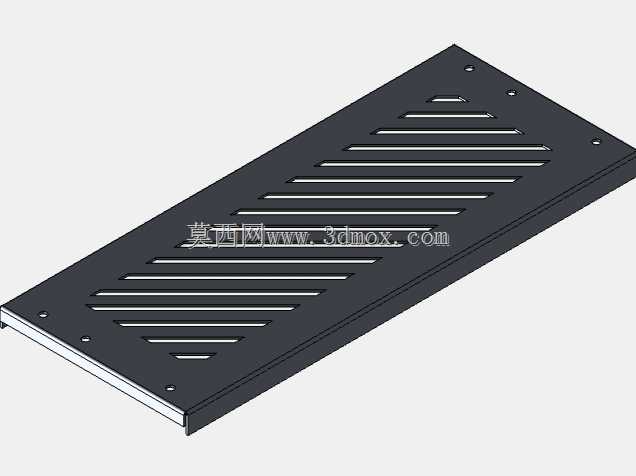

　　从三维建模的角度来看，这款搁架的结构全部采用钣金折弯工艺实现，建模时需要重点关注折弯系数的设置，保证折边后的尺寸精度与实际加工一致，冲孔阵列的间距需要均匀排布，兼顾减重、通透感与结构强度，支腿的折弯角度需要严格控制在90°，保证四个支腿的底面处于同一平面，避免放置时出现晃动。整体结构无复杂曲面，全部为规则钣金特征，建模逻辑清晰，适合作为钣金结构设计的练习案例，也可以直接用于家居收纳类产品的结构参考，在做定制橱柜收纳配件设计时，可以根据实际橱柜的内部尺寸调整搁架的长宽高参数，适配不同的安装空间需求。
