法兰连接手动直通式截止阀结构

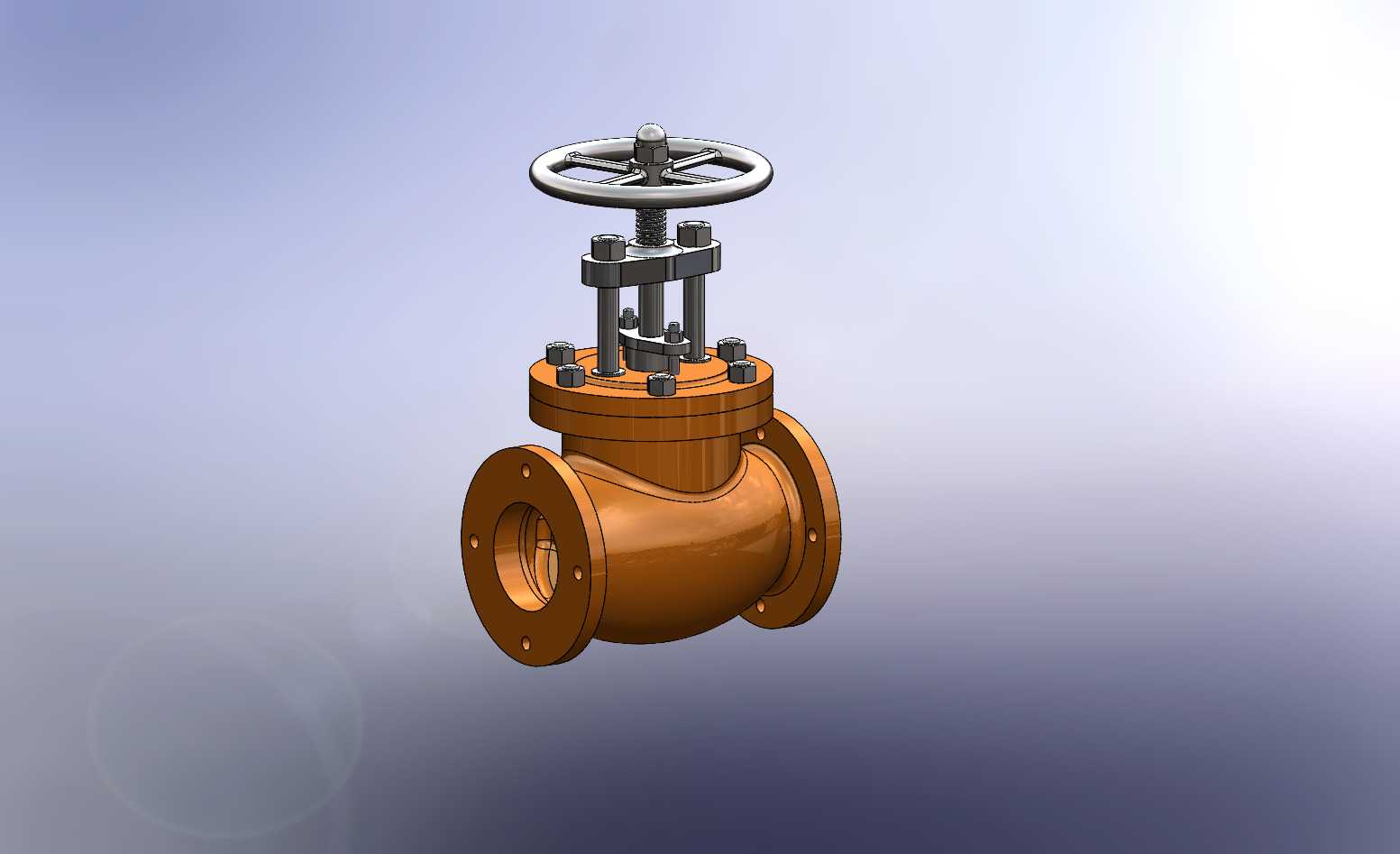

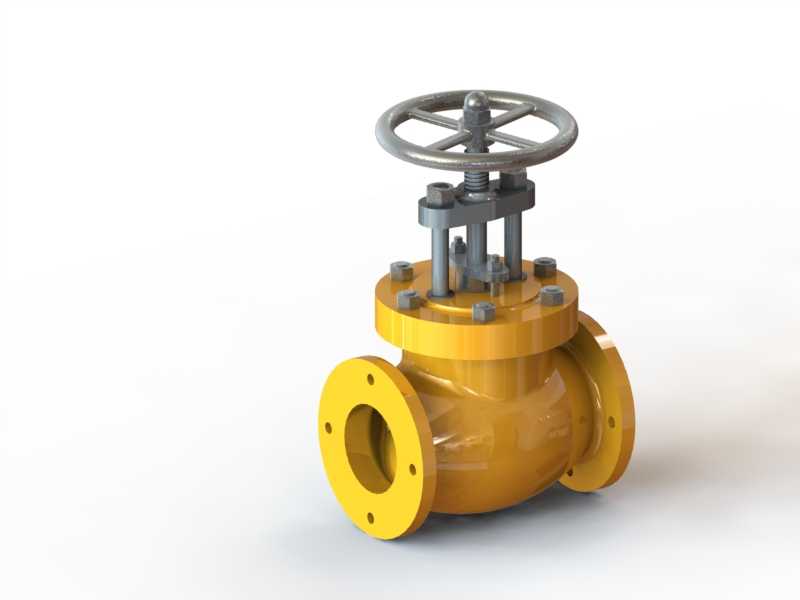

　　该模型呈现的是一种典型法兰连接手动截止阀，主体由铸造型阀体、阀盖、阀杆、阀瓣、密封座、压盖、填料函、支架和顶部手轮组成，适用于液体或气体管路中需要可靠截断介质流动的场合。与球阀、蝶阀相比，截止阀依靠阀瓣沿阀座轴线方向升降实现启闭，密封面在关闭时承受近似垂直方向的压紧力，因而在中低压水、油、蒸汽及部分洁净气体系统中具有较好的截止可靠性和维修便利性。

　　从现场布置角度看，这类阀门通常安装在泵出口、设备进出口、分支管线、检修段前端以及需要频繁隔离的管段上。它的主要作用不是精确调节流量，而是在系统停机、检修、更换下游设备或处理局部故障时切断介质通路。阀体两侧采用法兰接口，安装时需要与对应公称通径和压力等级的管道法兰配对，通过螺栓穿过法兰孔完成紧固。法兰端面应保持清洁，垫片需根据介质温度、压力和腐蚀性选择，紧固螺栓时应按对角顺序分步拧紧，避免单侧受力造成法兰翘曲或密封面泄漏。

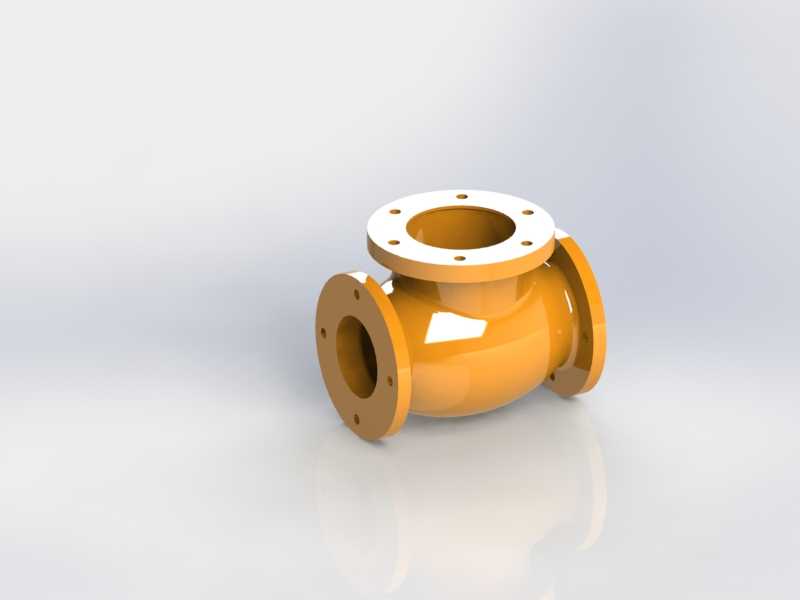

　　模型中的阀体采用近似流线形的直通腔体结构，介质从一侧法兰进入，绕过内部阀座区域后从另一侧法兰流出。虽然直通式截止阀的流阻低于某些角形结构，但介质在阀腔内仍存在转向和截面变化，因此在选型时不能只看接口尺寸，还要核算系统允许压降。对于长距离输送、泵扬程余量较小或对能耗敏感的管路，应将阀门全开状态下的阻力损失纳入水力计算；而在需要可靠关断、允许一定压损的辅助管路中，这种结构更能体现维护方便和密封稳定的优势。

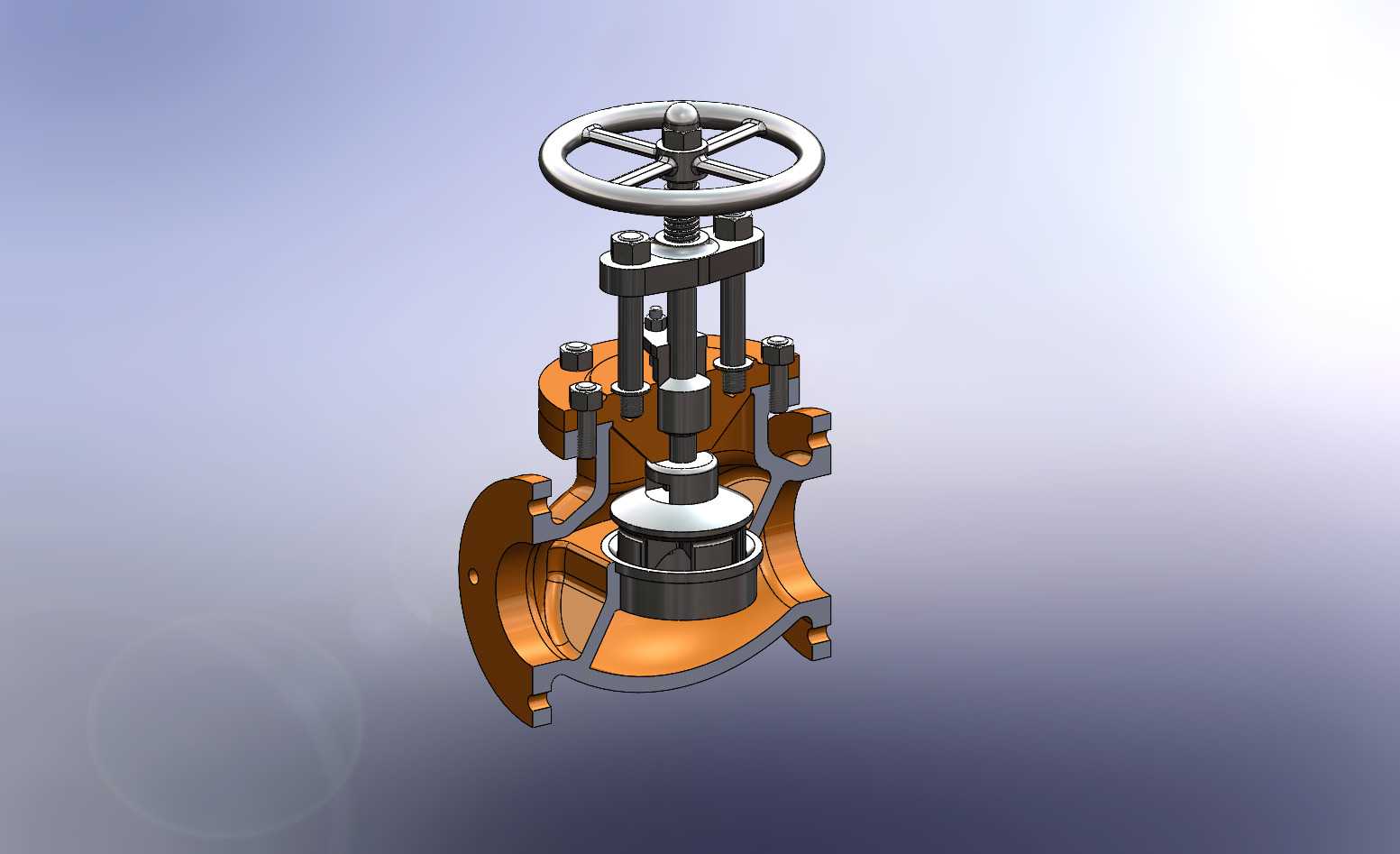

　　启闭机构位于阀体上部。手轮旋转后带动阀杆作升降运动，阀杆通过梯形螺纹或等效传动结构将旋转输入转换为轴向位移。阀瓣随阀杆下降并压向阀座，形成密封；反向旋转手轮时，阀瓣抬起，介质通道打开。模型中阀杆外露段、支架和中部锁紧螺母均有体现，这部分结构在真实设备中决定了操作力、行程指示和维护空间。手轮直径不能随意缩小，过小的手轮会增大人工关闭力矩，尤其在压差较大时容易造成操作困难；手轮外缘与周边管道、平台、护栏之间也应保留足够转动空间，避免现场操作时与保温层或相邻构件干涉。

　　阀盖与阀体之间通过多组螺栓连接，结合面承担内部介质压力和密封载荷。上部填料函用于封堵阀杆贯穿处的泄漏通道，通常由填料压盖、填料和压盖螺栓组成。长期运行后，阀杆往复运动可能造成填料磨损，此时可在停机泄压后适当压紧压盖或更换填料。三维建模时需要特别注意阀杆、压盖、阀盖孔之间的同轴关系，若同轴度偏差过大，会引起阀杆卡滞、填料偏磨和外漏。阀瓣与阀座的配合面应保持闭合轨迹稳定，导向结构不能省略，否则在高速流体或压差冲击下，阀瓣可能产生偏摆，导致密封线接触不良。

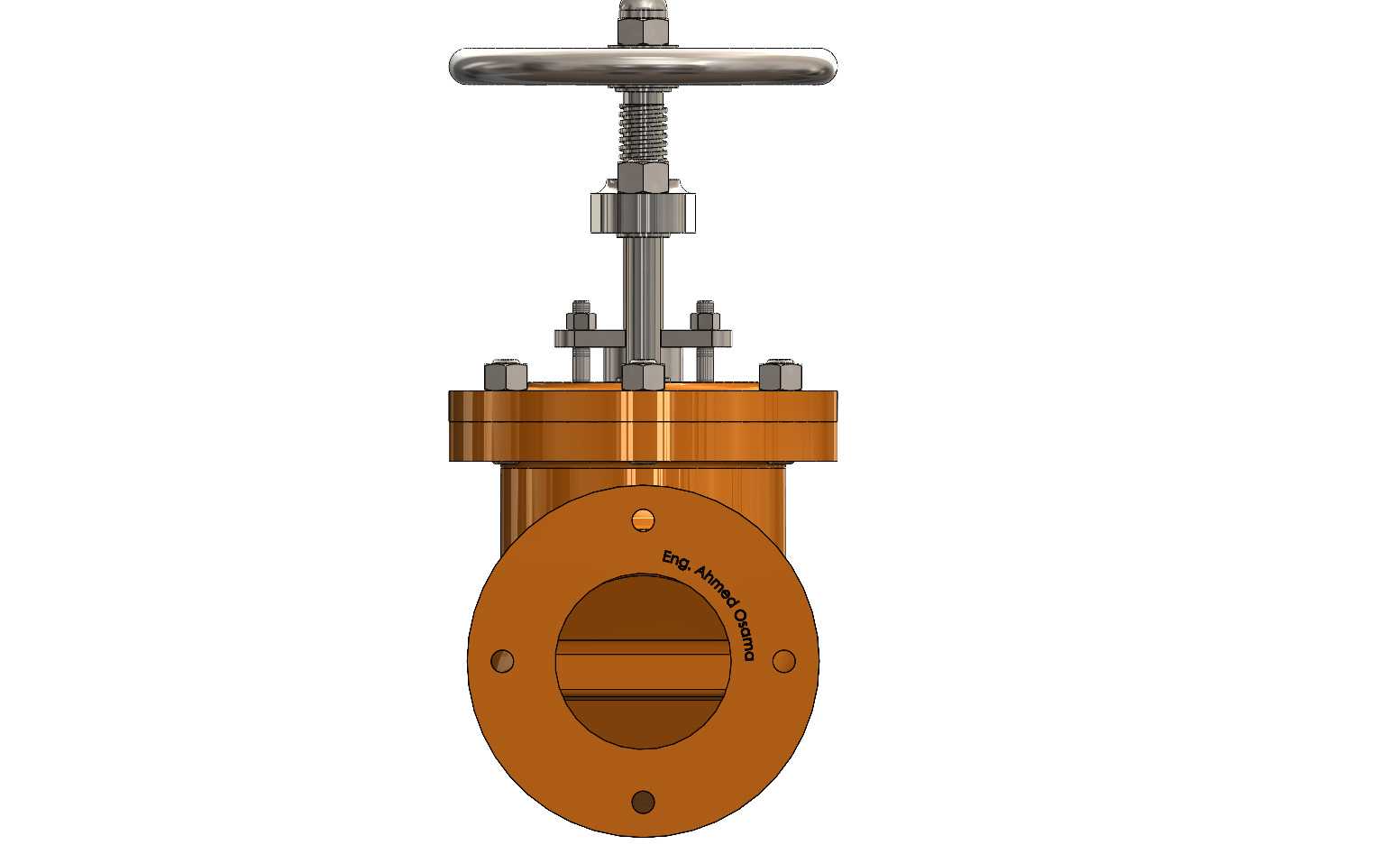

　　外形尺寸方面，安装边界主要由两侧法兰外径、法兰孔分布圆、阀体总宽、阀盖以上高度以及手轮直径决定。管道设计时，两法兰端面之间的阀门长度应与管路预制尺寸一致，设备基础和支吊架位置不能紧贴阀体下部，应为法兰螺栓穿装、垫片更换和底部检修留出空间。竖直向上的手轮操作区需要预留手部和工具活动范围，若阀门布置在靠墙、坑槽或密集管排中，即使模型本身结构正确，也可能在现场无法完成拆装。对于带保温的管路，还应在阀体、阀盖和手轮区域额外考虑保温层厚度，不能按裸管外形直接校核净距。

　　结构建模过程中，可先按法兰标准确定两端接口的孔径、厚度、螺栓孔数量和分布圆，再建立阀体中腔与流道。阀体壁厚应围绕承压腔、法兰颈部和阀盖连接座进行过渡，避免在应力集中位置出现突变台阶。阀盖支架承担手轮操作力和阀杆轴向力，立柱间距既要保证强度，也要为扳手、注脂或检修工具留出空间。手轮轮辐、中心轮毂和阀杆螺母的连接应符合受力逻辑，不能只按外观旋转造型处理。

　　在实际选型中，还要关注介质流向。截止阀通常要求介质从阀瓣下方进入、上方流出，也就是低进高出，这样关闭后填料函处承受的介质压力相对较低，开启时也更有利于阀瓣脱离阀座。若流向装反，可能造成关闭件长期受压、开启力矩增大或密封面损伤。三维装配模型用于管路协同设计时，应在阀体上保留流向识别特征，并在工程布置中核对箭头方向。

　　该类阀门的优势在于结构成熟、密封面检修方便、关闭状态直观，适合作为工业管线和公用工程系统中的隔离元件。其不足是流阻相对较高、启闭行程较长，且大口径条件下手动操作力明显增加。若用于高温蒸汽、热媒油或温差较大的工况，还需考虑阀杆热膨胀、螺栓松弛和垫片蠕变；若用于洁净水或普通气体系统，则重点核对法兰匹配、操作空间和密封面保护。整体而言，模型完整表达了手动法兰截止阀的主要结构关系，可用于管路布置校核、阀门结构认知、装配干涉检查以及通用机械设备教学演示。
