带防护爬梯支架的卧式储水罐体

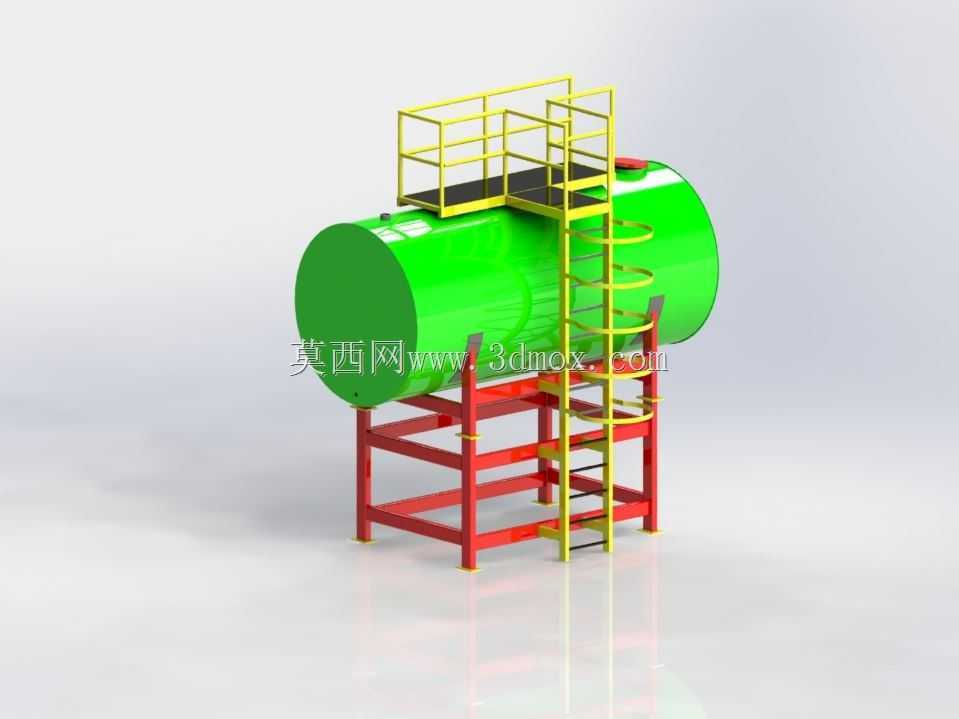

　　在工业厂区供水、农田灌溉调蓄、消防应急储水、小型生产制程用水缓存等场景中，卧式储水罐体是应用频次极高的静态储水单元，这款带集成爬梯与操作平台的卧式储水结构，完全围绕现场安装、运维、安全防护的实际需求做结构匹配。从安装边界来看，整套结构的占地投影由底部红色型钢支架决定，支架采用矩形方管做多层横纵焊接框架，四根主立柱垂直落地，立柱底部预留了与预埋基础板连接的螺栓过孔，安装时可直接通过膨胀螺栓或化学锚栓固定在硬化混凝土地面上，无需额外做复杂的预埋构件，适配大多数厂区、户外场站的硬化地面条件。罐体本身采用卧式圆筒结构，两端采用标准椭圆封头焊接成型，相比平顶封头能更好承受储水带来的静压力，减少长期使用后的焊缝应力变形，罐体的容积设定可覆盖多数中小型场景的储水需求，罐体顶部预留了检修人孔与进出水接口的安装位，接口位置做了局部加厚补强，避免管路安装时的焊接应力损伤罐体母材。

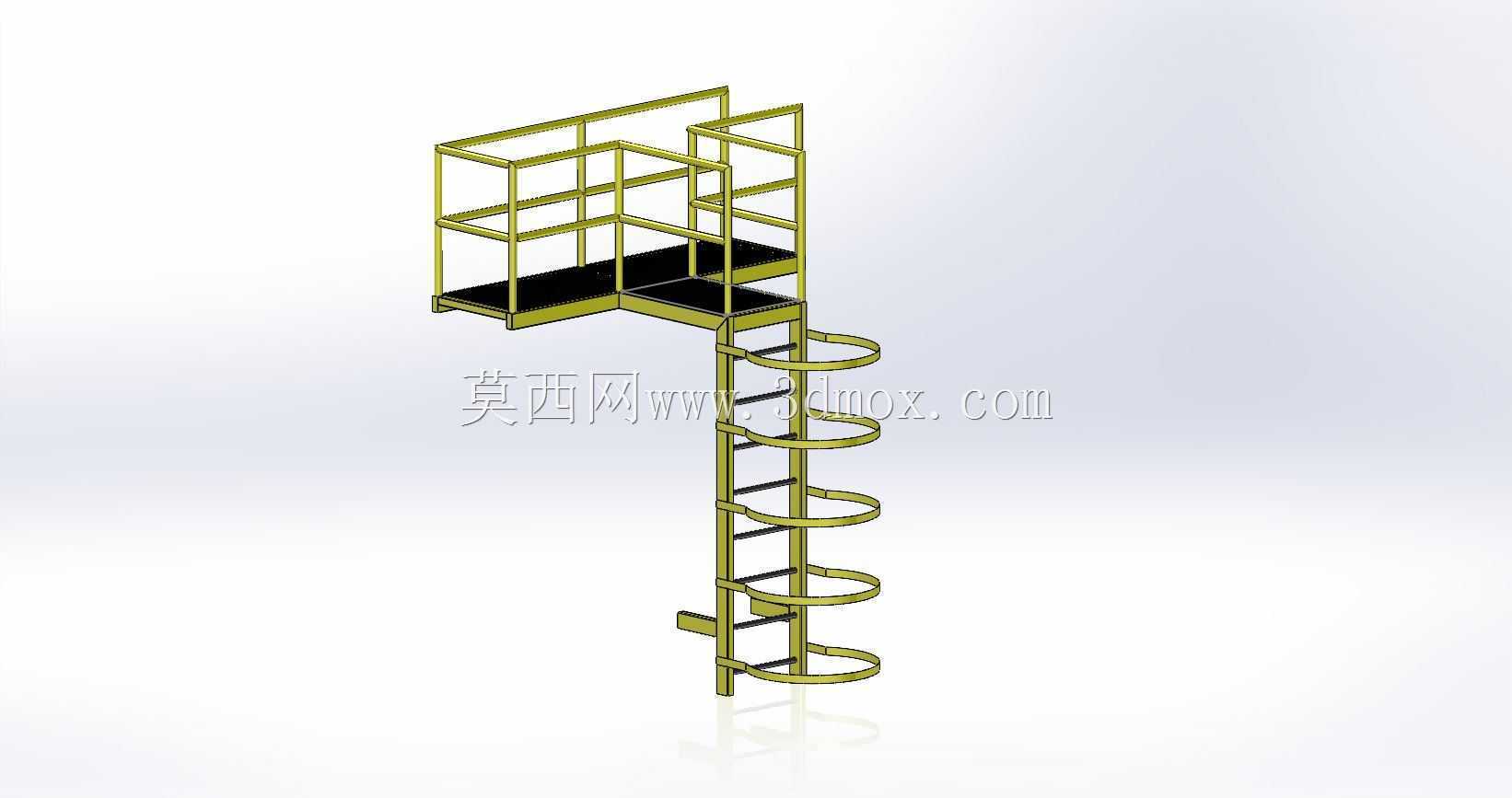

　　顶部操作平台的设计完全贴合现场运维需求，平台铺设防滑花纹钢板，周边设置1.2米高的黄色防护栏杆，栏杆底部设置100mm高的挡脚板，防止工具、配件从平台滑落伤人，栏杆的横杆间距符合工业防护栏杆的安全规范要求，避免人员意外坠落。连接地面与平台的爬梯采用笼式结构，爬梯踏步采用防滑圆钢焊接，外围的护笼从距离地面2米位置开始向上延伸至平台边缘，护笼的竖向立杆与横向圈筋间距满足安全防护要求，人员攀爬时全程处于护笼防护范围内，即便失足也不会直接从爬梯坠落。爬梯与支架、平台之间采用螺栓连接加焊接的双重固定方式，避免长期攀爬振动导致连接松动。

　　从功能特性来看，支架的多层框架结构除了承托罐体之外，中层横撑还可作为管路安装的支撑位，现场布设进出水管、溢流管、排污管时，可直接将管卡固定在支架横撑上，无需额外搭设管路支架，减少现场安装的工作量。罐体的安装高度经过合理设定，罐体底部距离地面预留了足够的操作空间，方便人员在罐体下方安装排污阀、检修液位计接口，也能避免地面积水直接浸泡罐体底部，减少罐体锈蚀风险。罐体表面采用绿色防腐涂装，支架与爬梯、护栏分别采用红、黄安全色涂装，既符合工业设备的安全色识别规范，红色支架在户外环境中辨识度高，黄色的爬梯护栏能清晰提示人员操作区域，绿色罐体也能减少户外紫外线对罐体表面的老化影响。

　　设计过程中优先考虑了结构的受力合理性，罐体与支架之间设置了弧形托板，托板与罐体外壁完全贴合，增大接触面积，避免罐体局部应力集中导致变形，托板与支架主横梁之间采用满焊连接，焊缝高度满足承重要求。爬梯的倾斜角度设定为75度，是人员攀爬最省力的角度，踏步间距控制在300mm，符合人体工程学要求，长时间攀爬也不会过度疲劳。平台的尺寸刚好覆盖罐体顶部的人孔与操作接口位置，人员站在平台上可直接完成人孔开启、阀门操作、仪表检修等工作，无需额外搭设临时脚手架，大幅降低运维的准备成本。整套结构没有冗余的设计部件，所有构件都服务于储水、安装、运维、安全防护的核心需求，构件之间的连接方式兼顾了工厂预制焊接与现场螺栓装配的便利性，运输时可将爬梯、护栏与主体支架拆分，减少运输体积，现场仅需通过螺栓即可完成组装，降低运输与现场安装的综合成本。在实际选型应用中，这类结构可根据储水需求调整罐体的长度与直径，对应的支架尺寸、爬梯高度、平台大小也可做等比例适配，结构的模块化程度高，不需要重新做整体受力核算，仅需调整对应构件的型材规格即可匹配不同容积的储水需求。
