RO设备单向水路电磁阀结构设计

　　这套结构围绕反渗透净水设备内部的水路通断控制展开，核心是一只由螺线管驱动的常闭型单向水路阀，整机集成了电磁线圈、导磁骨架、动铁芯、复位弹簧、密封阀瓣、流体基座与侧向快插接口，适合嵌入RO机、小型净水台、饮品分配设备或紧凑流体控制柜中使用。

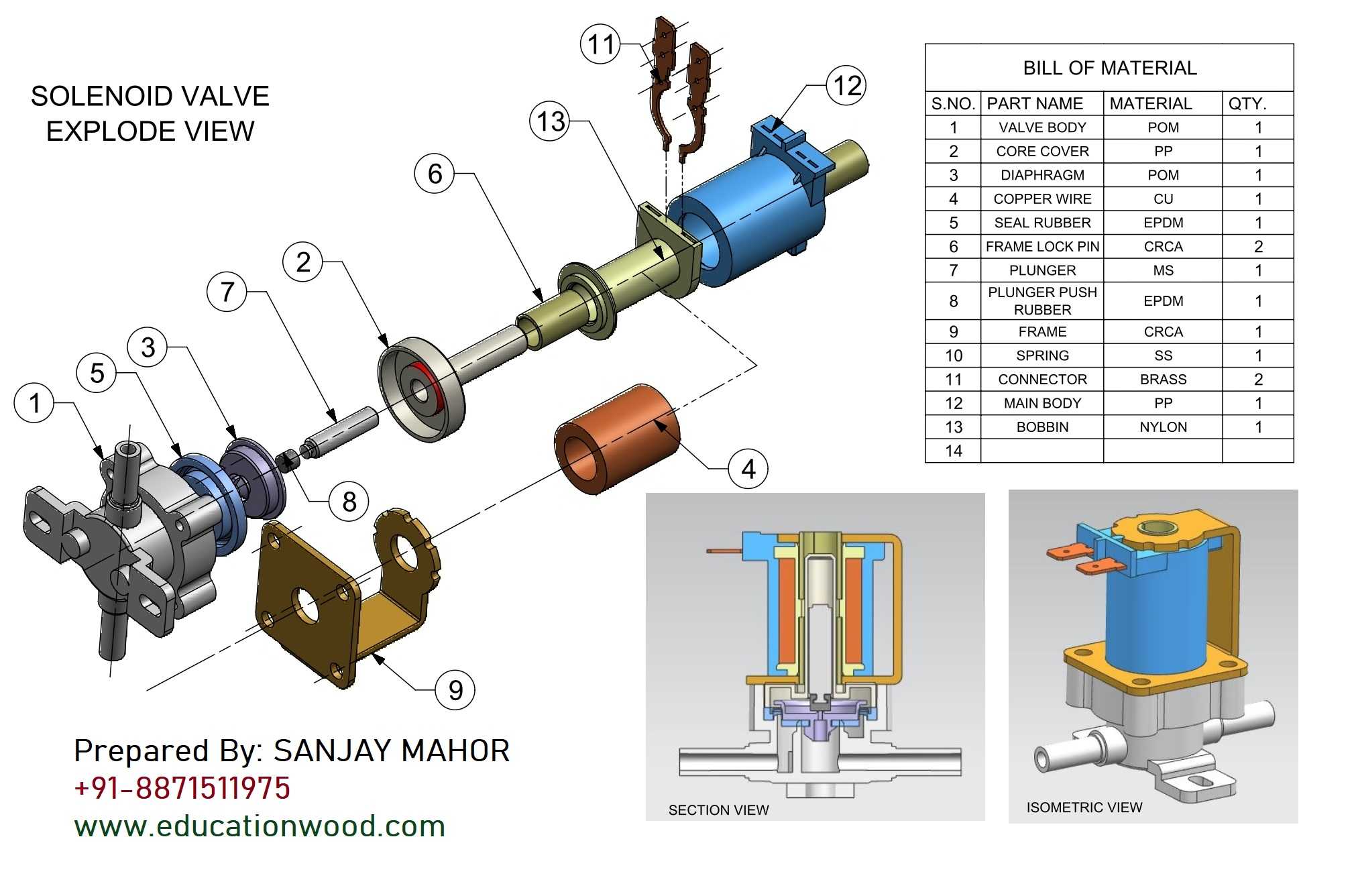

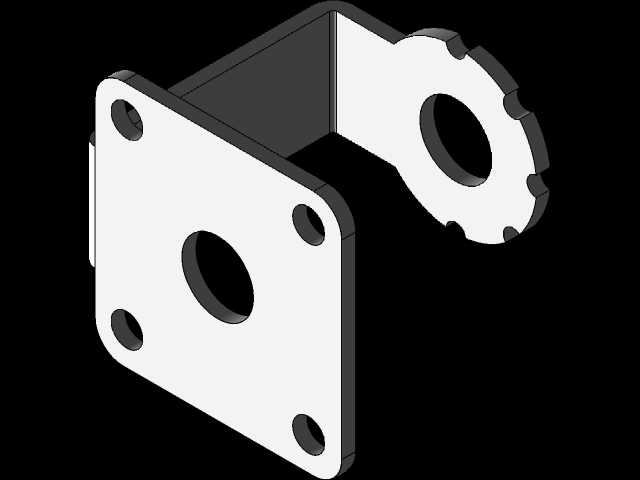

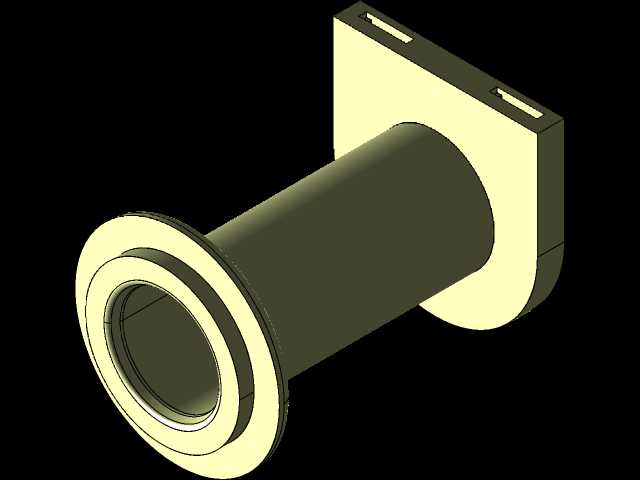

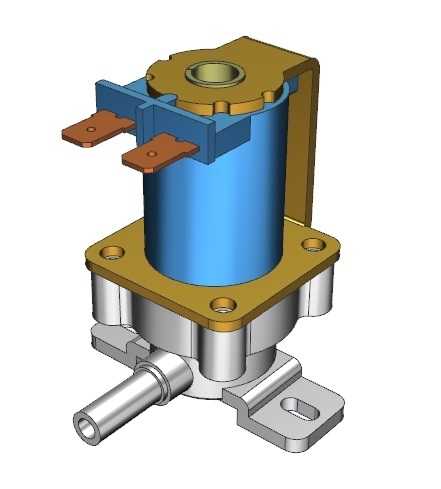

　　从实际布置看，阀的下部承担流体通路，上部承担电磁驱动。流体基座采用金属质感的压铸式结构，底部带安装支耳，支耳上预留固定孔，可直接锁在设备钣金或塑料支架上；侧向伸出的圆柱形管口用于插接软管，管路轴线与阀芯运动轴线垂直，能够在狭小机箱内减少弯头数量。阀体中部的法兰式过渡段把流道部分和线圈部分隔开，既保证密封边界清晰，也方便在样机阶段拆分检查阀瓣、弹簧和密封圈。

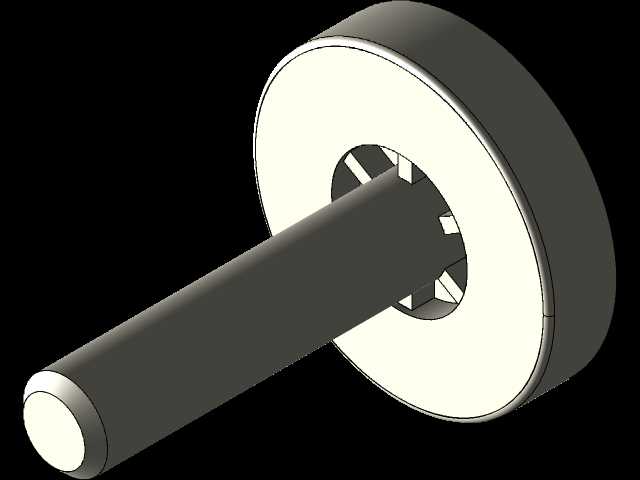

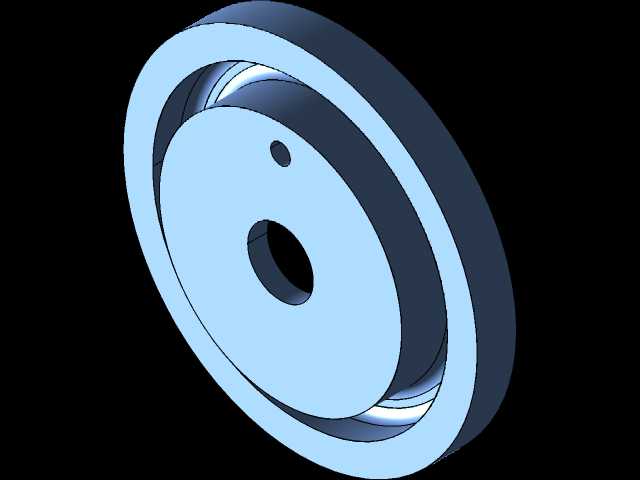

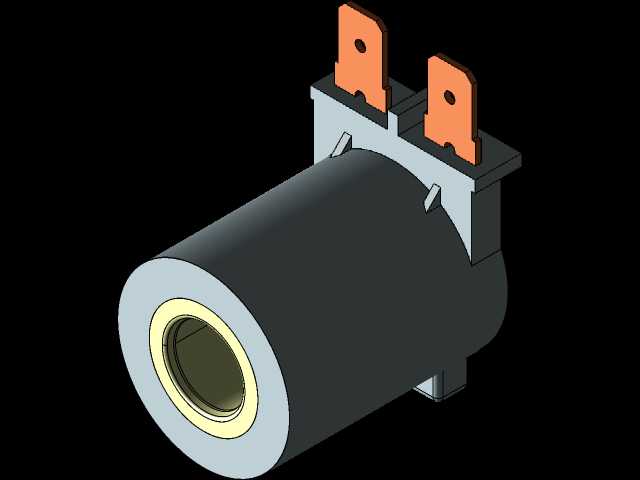

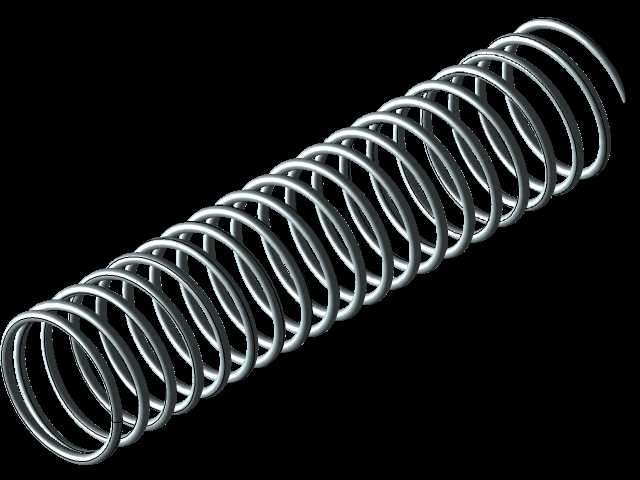

　　线圈组件是动作的动力来源。外部可见蓝色筒状线圈包覆在导磁框架内，顶部和底部分别由金色轭板定位，两个侧向铜质接线端子向外伸出，便于与控制板线束快速连接。建模时需要重点处理线圈内腔与铁芯之间的同轴关系：动铁芯在中心孔内沿轴向滑动，通电后磁场通过轭板、铁芯和工作气隙形成闭合磁路，带动阀瓣离开密封座；断电后弹簧提供回复力，使阀瓣重新压合阀座，切断水流。单向特性体现在流道和密封副的布置上，反向压力会辅助密封面贴合，降低渗漏风险。

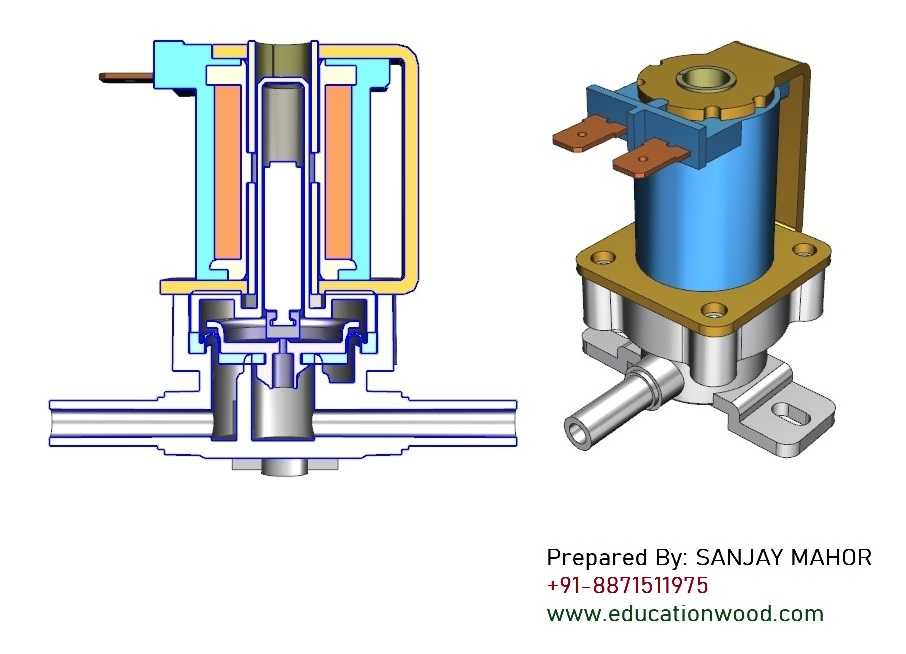

　　结构设计的难点不在外观，而在多个边界的协调。第一是流体边界，进水口、出水口、阀座孔和泄压小孔需要保持连续流道，截面突变过大会造成局部噪声和压损，密封面附近则要保证阀瓣对中，避免偏磨。第二是运动边界，动铁芯、弹簧、隔磁套和上端止动位之间要留出稳定行程，模型中可以通过剖视看到中心杆件、弹簧腔和两侧线圈绕组的相对位置，装配时不能让铁芯在吸合末端发生硬冲击，也不能因行程不足导致阀口未完全打开。第三是安装边界，底部支耳、侧向管嘴和顶部接线端子共同决定了设备内的占用空间，管路插拔方向、接线方向和螺钉锁紧方向应尽量错开，方便量产工位操作。

　　在RO机器中，这类阀通常配合增压泵、滤瓶、废水比和压力开关工作。制水阶段控制器给线圈通电，阀口打开，水流按预定路径通过；停机或冲洗阶段信号切换，阀口关闭，系统依靠密封副维持背压或切断支路。由于净水设备对泄漏、噪声和连续动作寿命较敏感，设计时需要把密封圈压缩量、弹簧预紧力、铁芯导向长度和线圈温升一起校核。三维结构把剖视内部绕组、骨架、磁路件、流道件和外部安装件完整表达出来，可用于检查干涉、评审装配顺序，也可作为同类小型电磁水阀选型与改型的参考。
