卡扣式颈灯磨损替换铰链结构设计

　　颈挂式工作灯在机床操作、设备检修、装配工位和夜间户外作业中使用频率很高，灯头需要频繁在颈挂支撑臂上翻转、定位和锁紧。原机铰链经过长期反复扳动后，内部卡位、转轴配合面和止动齿会逐渐磨耗，出现灯头无法保持角度、低头滑移、锁紧虚位增大等问题。这类故障通常并不涉及灯体电路、电池或光源失效，直接更换整灯会造成可用部件浪费，因此针对铰链部位测绘并重建替换件，是维修现场比较常见的小结构设计任务。

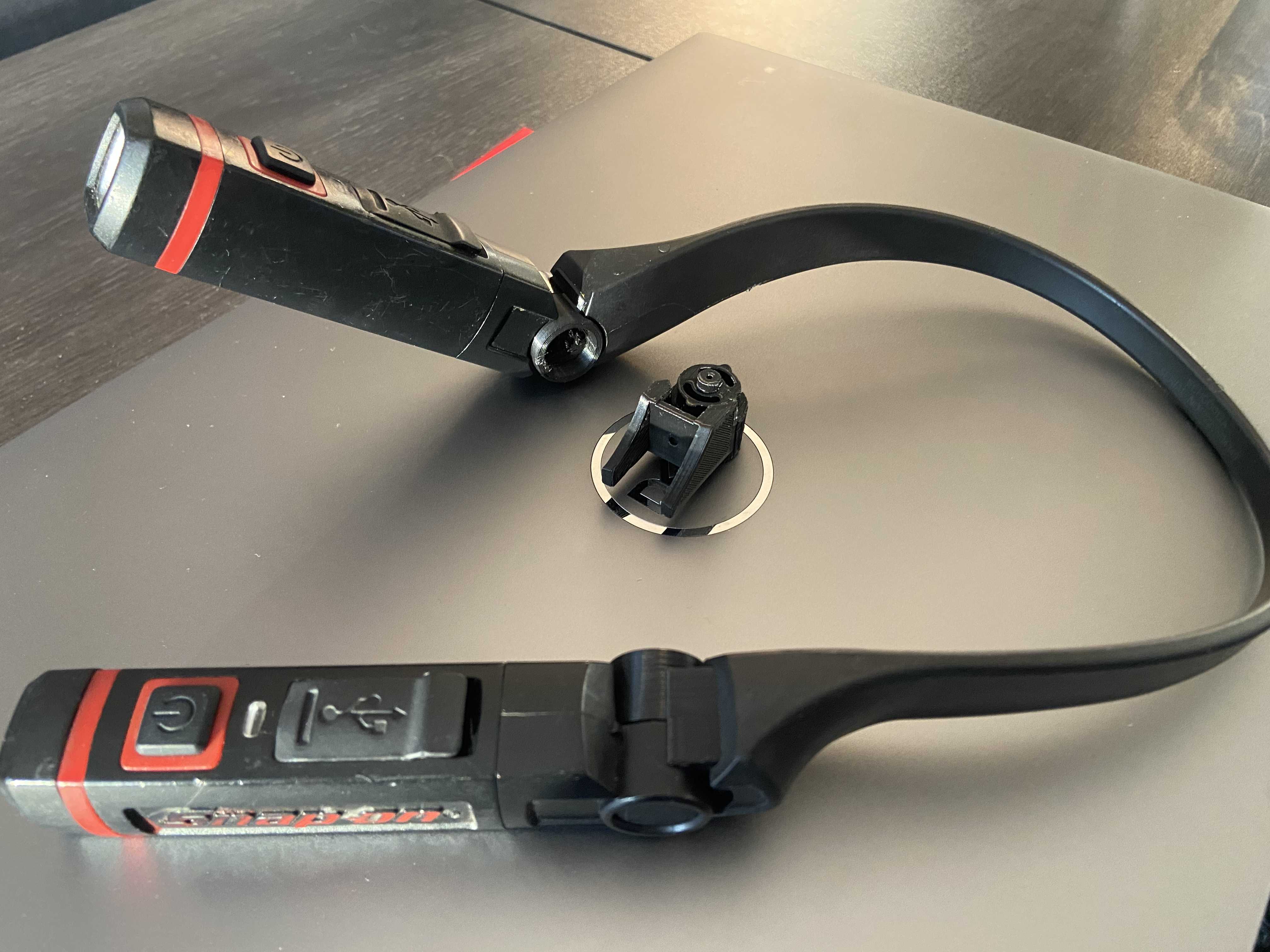

　　该替换铰链围绕原灯头与弧形颈挂臂之间的连接区域展开，核心作用是传递灯头支撑载荷、提供旋转自由度，并在选定角度后形成可靠止动。结构上采用小型夹座与转轴配合的形式，外部轮廓需要避让灯头尾部壳体、颈挂臂弯曲段以及原有按键区域，不能在灯体俯仰时与塑料外壳发生干涉。夹座两侧设置与原臂端对应的支承位，中间容纳转轴和锁紧接触面，底部卡位则用于嵌入灯头连接座，使维修件装配后能够恢复原机的拆装逻辑。

　　从实际使用看，颈灯并不承受很大的静载荷，但灯头在低头照射时会产生持续力矩，操作者走动、弯腰或转身时还会带来振动和冲击。因此铰链设计不能只追求能够转动，更要关注角度保持能力。建模时需要把止动接触面的压合关系、转轴同轴度、卡扣弹性变形量以及侧壁厚度一起考虑。若卡位过浅，灯头受轻微触碰就会跳位；若侧壁过薄，反复开合后容易产生裂纹；若转轴间隙过小，装配后又可能转动发涩，甚至在低温环境下出现卡滞。

　　外形尺寸方面，替换件整体属于紧凑型小零件，主体宽度需控制在灯头尾部连接座的容纳范围内，高度以覆盖转轴中心并保留足够夹持壁厚为限。安装边界主要由三处决定：一是颈挂臂端部的铰接孔位和弧面过渡，二是灯头尾部连接槽的开口宽度与深度，三是灯体旋转过程中外壳扫掠出的空间。三维建模时应先根据实物建立装配参照，把灯头、臂端和按键附近壳体作为干涉检查体，再围绕转轴中心构建铰链本体。转轴孔与原销轴之间宜保留小间隙配合，既方便拆装，又避免径向晃动过大。

　　设计思路上，替换件没有复杂曲面，难点在于细节公差和受力路径。灯头重力形成的力矩通过连接座传到铰链夹爪，再由转轴和止动面承担，因此卡扣根部不能出现尖锐转角，模型中应保留圆角过渡，以降低应力集中。夹持槽的开口要兼顾装配导向和锁紧余量，导入端可做轻微倒角，使零件能够顺着原灯头座压入；到位后，卡位侧面与原壳体槽壁贴合，防止横向窜动。对于频繁磨损的止动区域，可在结构上适当增加接触面积，而不是单纯依赖材料硬度。

　　在维修场景中，这类零件通常需要按实物复测后打印或小批量加工，因此三维模型应把安装方向、对称面、孔位中心和关键配合尺寸表达清楚。弧形颈挂臂本身具有一定弹性，装配时会张开少量距离，铰链侧壁必须承受这种反复撑开。若按外观样件粗略建模，容易出现能装上但不能锁止、能转动但间隙过大的问题。合理做法是在装配环境中验证灯头从水平照射到近垂直照射的完整行程，确认铰链在最小角度和最大角度下都不与臂体、灯壳或开关按钮相碰。

　　该结构适用于便携式颈挂照明设备的铰链修复，也可为类似小型铰接夹持件提供参考。它把失效点集中在可替换零件上，使灯体、电池仓、颈挂弧臂等仍可继续使用。对结构设计人员而言，这类小件虽然尺寸不大，却集中体现了配合公差、弹性卡扣、转轴支承、磨损补偿和装配空间约束等典型机械设计问题，建模时需要以实物装配关系为依据，而不是单独绘制一个外观相似的孤立零件。
