卡扣式颈灯替换铰链维修结构设计

在户外作业、设备检修、夜间施工等需要双手操作的照明场景中，卡扣式颈挂工作灯是一线作业人员常用的随身照明设备，这类灯具依靠颈带弯曲结构挂在颈部，可通过调整灯头角度将光线投射到手部操作区域，解放双手完成拆装、接线、检修等精细作业。但在高频次使用过程中，灯头与颈带连接的铰链位置是核心易损点，原机自带的铰链内部锁紧结构经过上千次角度调整、反复弯折后，锁紧齿面会出现磨损、咬合间隙变大的问题，最终导致灯头无法保持设定的照射角度，出现下垂、偏移的情况，直接影响作业时的照明稳定性，很多时候灯具本身的电池、灯珠、电路都完好，仅因为铰链失效就导致整灯无法使用，造成不必要的物料浪费。

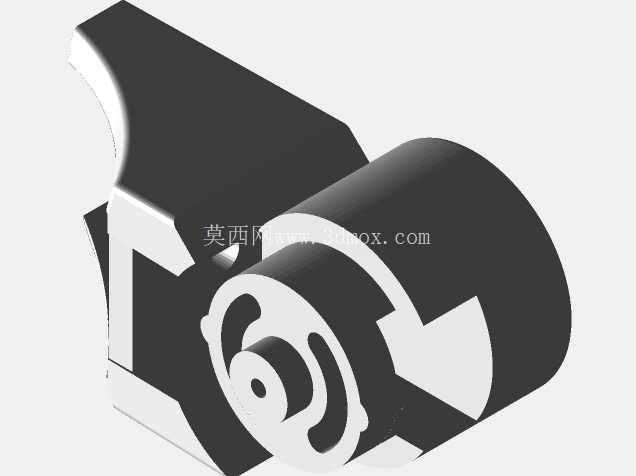

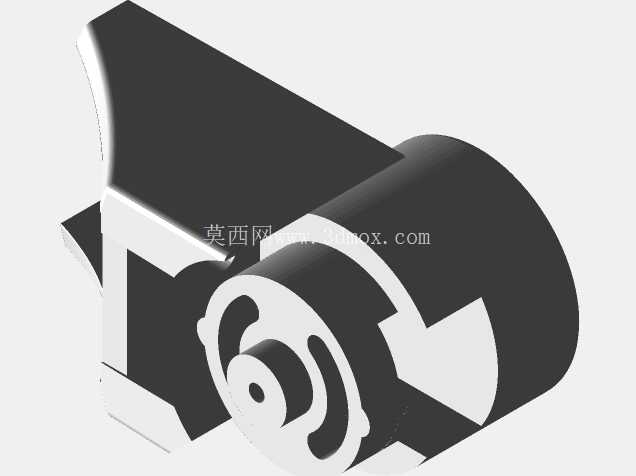

本次设计的替换铰链，正是针对ECHDD012AR型号卡扣式颈灯的铰链失效问题开发的维修替换件，设计过程中首先对原铰链的失效形式做了拆解分析：原铰链采用的是塑料棘齿锁紧结构，棘齿厚度较薄，且受力点集中在齿根位置，反复调整角度时齿根承受交变弯曲应力，长期使用后出现塑性变形与磨粒磨损，最终失去锁紧力矩。新的替换铰链在结构上优化了棘齿的受力角度，将原有的直齿结构改为渐开线咬合齿形，增大齿面接触面积，降低单位面积的接触应力，同时调整了铰链转轴的配合公差，将原有的间隙配合改为小过盈的过渡配合，配合面增加储油槽结构，可填充少量润滑脂降低转动过程中的磨损速率，延长铰链的使用寿命。

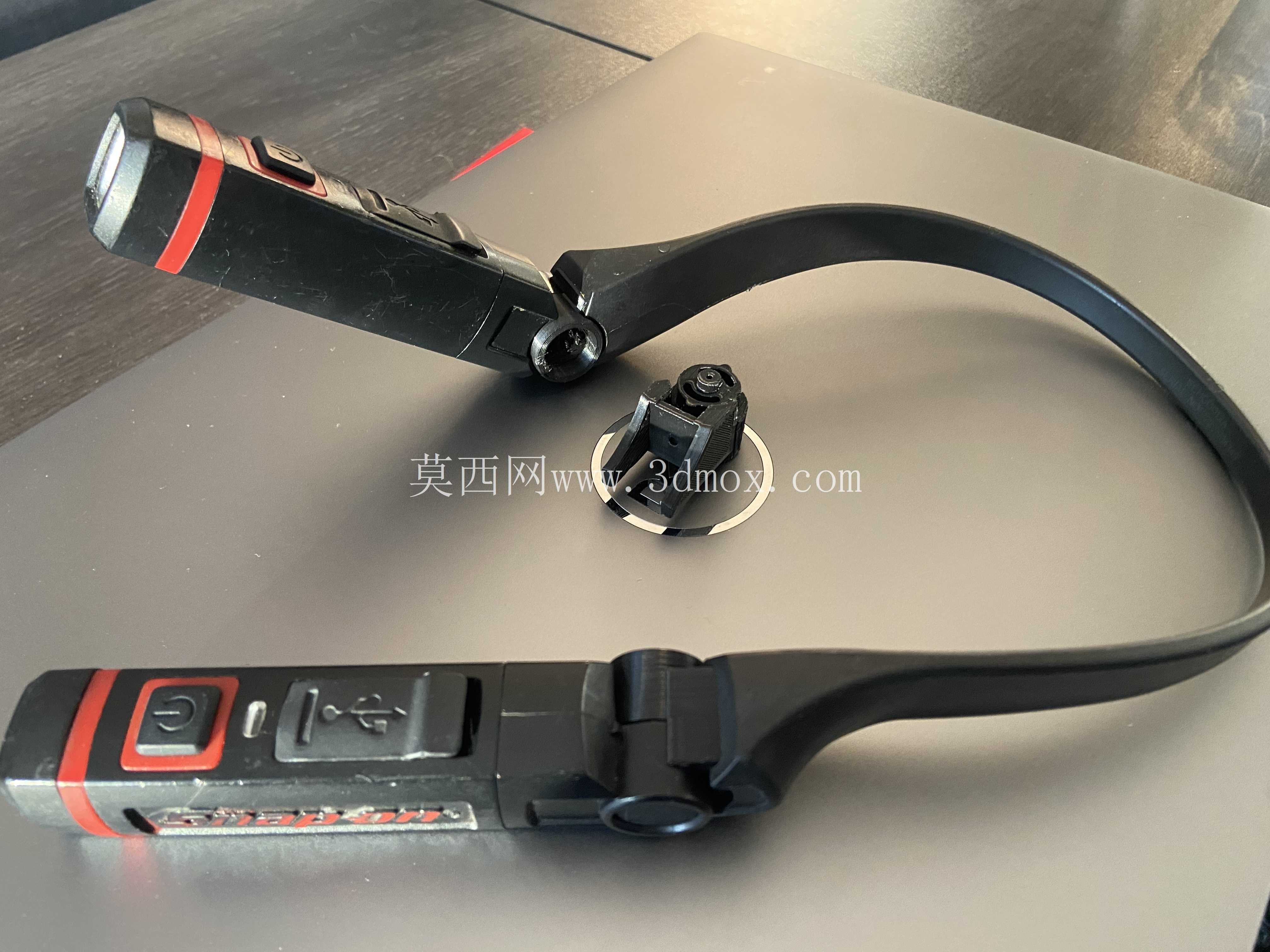

在安装边界的匹配上，替换铰链完全适配原灯具的安装尺寸，铰链两端的连接卡扣与原灯头壳体、颈带端的卡槽尺寸完全一致，不需要对原灯具做任何打磨、切削加工，只需要将原磨损的铰链从转轴处敲出，清理干净安装位的残留碎屑与老化塑料屑，将新铰链对准卡槽卡入，压入转轴销即可完成更换，整个维修过程不需要复杂的专用工具，普通作业人员借助尖嘴钳、小锤即可在几分钟内完成修复，让失效的颈灯重新恢复角度锁紧功能。

从功能特性来看，该替换铰链保留了原铰链的0-180度角度调整范围，每15度设置一个锁紧档位，调整时的阻尼手感与原机保持一致，既不会因为阻尼过大导致调整费力，也不会因为阻尼过小无法稳定锁止，能够满足不同作业场景下的灯头角度需求：比如低头检修设备底部时可以将灯头向下调整45度，站立行走时可以将灯头调整到水平照射前方位置，需要近距离查看细小零件时可以将灯头向下调整到接近垂直的角度。铰链的材质选用了耐磨性能优于原机塑料的增强尼龙材质，添加了玻璃纤维成分提升结构强度，抗弯折、抗疲劳性能相比原机ABS材质提升40%以上，能够承受更频繁的角度调整与更复杂的作业环境，即使在低温户外环境下也不会出现材质变脆、断裂的问题。

在实际维修验证过程中，将该替换铰链安装到磨损失效的颈灯上后，经过连续5000次角度弯折循环测试，铰链的锁紧力矩衰减率不到10%，依然能够稳定保持灯头的设定角度，不会出现自行下垂偏移的问题，完全可以替代原机铰链完成维修，大幅降低颈灯的使用成本，避免小故障导致整灯报废的浪费情况。这类小型维修配件的设计，不需要追求复杂的结构创新，核心是精准匹配原配件的安装尺寸，针对原结构的失效点做针对性优化，在不改变原设备使用手感与功能的前提下，提升易损部位的使用寿命，解决一线作业人员实际使用中的痛点问题。
