卡车滑板支架高精度实测结构

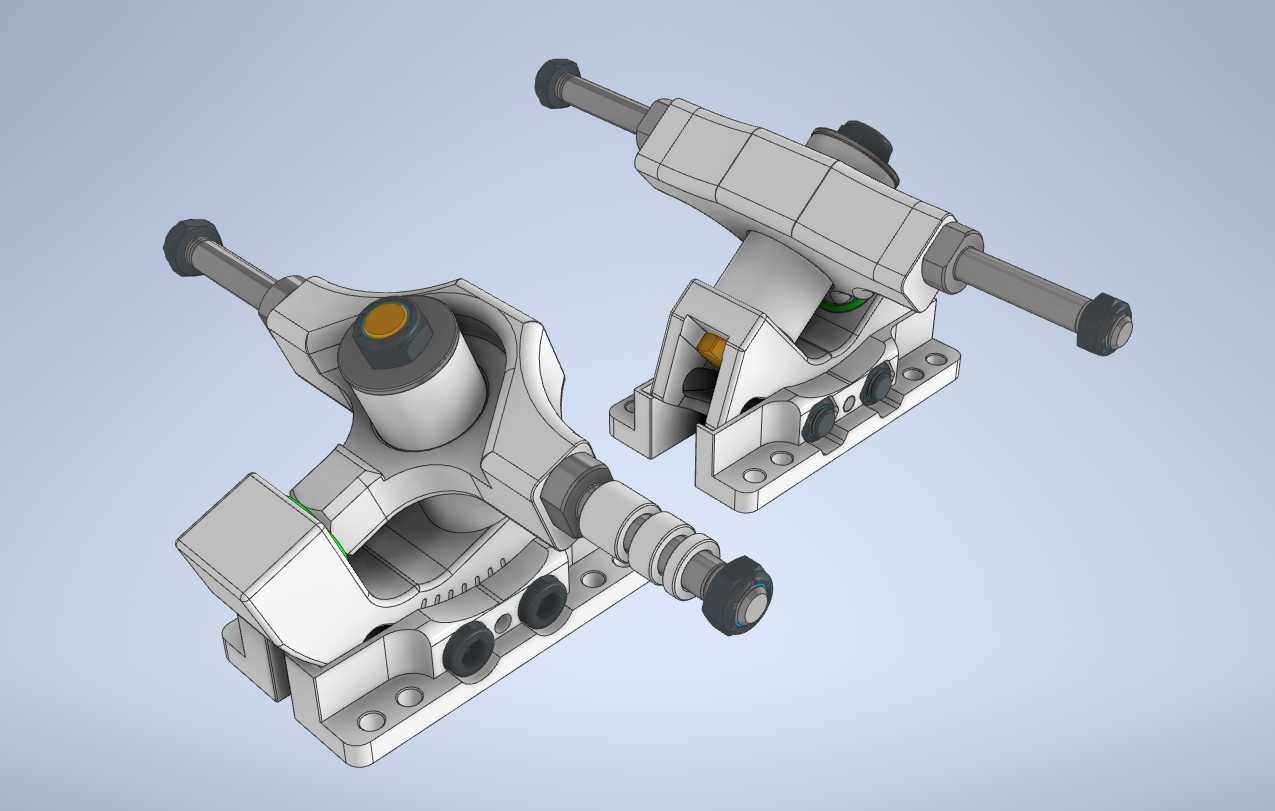

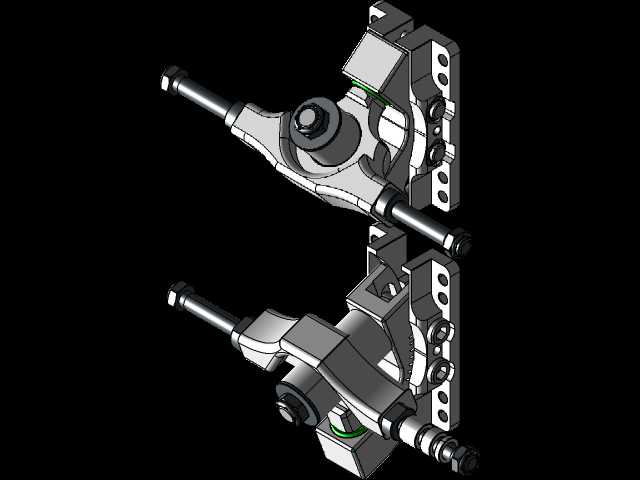

　　这套滑板转向支架的三维结构按照实车部件逆向测绘完成，核心尺寸控制在±0.1mm的偏差范围内，建模过程中优先还原装配关系，而不是单纯追求外观渲染效果。支架主体承担板面与轮轴之间的连接、转向回弹和侧向载荷传递，底座、主销、枢轴、压块、缓冲胶垫以及两端轮轴安装位均按实际零件拆分，便于后续在结构校核、改装设计或运动机构分析中直接调用。

　　从使用场景看，该类部件处于滑板、下坡滑行和自由式滑行的载荷交汇位置。滑行时，板面的人体重量通过底座传入支架，转向动作则依靠支架绕枢轴产生的小角度摆动完成；侧向蹬地、高速过弯、落地冲击和板面倾斜都会在主销孔、底座安装孔以及轮轴配合段形成复合载荷。建模时没有把支架简化成单一实体，而是保留了压块与缓冲件的嵌套位置、主销锁紧区域的厚度变化、底座加强筋走向以及轮轴端部的限位结构，这些细节直接决定支架在反复转向后的旷量、回弹手感和疲劳寿命。

　　外形尺寸方面，整体以底座安装面为基准展开。底座上的安装孔位需要与滑板板面的预埋孔距匹配，孔边保留足够的实体壁厚，避免锁紧时出现局部应力集中。支架两侧伸出的轮轴用于安装轮组，轴端直径、螺纹段和限位台阶均按实测关系建立；轮轴中心线相对底座平面的高度决定轮径选择和离地间隙，轴端到支架主体的距离则影响轮组宽度与转弯时的干涉边界。对于结构设计人员来说，这些边界不能只看视觉比例，必须在装配状态下检查轮子转动、板面倾斜和支架摆动之间是否存在碰擦。

　　设计思路上，支架主体采用分叉式承载结构，底座通过多道加强筋向枢轴座过渡，使垂直冲击能够沿筋位分散到较宽的安装区域；上部压块围绕缓冲件形成约束，转向时缓冲件被压缩或扭转，从而提供回正力矩。主销区域保留了拆装所需的空间关系，压块与主体之间不是完全刚性接触，而是通过弹性件形成可调的转向阻尼。该结构在实际装配中需要兼顾锁紧可靠性与转向灵活性：锁得过紧会导致转向迟滞，锁得过松则会在冲击后产生异响和旷量。因此模型中各配合面的层级关系、垫片位置和端部螺母形态都应保持清晰，方便工程师据此分析装配顺序。

　　安装边界主要集中在三个方向。其一是底座与板面的连接边界，安装孔分布、沉孔深度和螺钉头部避让空间需要同时满足；其二是轮轴与轮组的旋转边界，轮子内径、轴承宽度、轴端锁紧件和支架外侧轮廓必须同轴布置；其三是支架摆动边界，当板面左右倾斜时，压块、缓冲件、轮轴和板底边缘会形成动态间隙，若轮径过大或支架高度设置不当，转弯时容易出现轮面擦板。

　　在工程应用中，该模型可用于滑板桥结构对比、缓冲件刚度评估、安装孔位校核以及改装件开发。逆向得到的高精度尺寸能够减少从样件到三维数据的反复测量工作，拆分后的零件也有利于进行干涉检查、爆炸视图制作和二维工程图生成。对于需要做轻量化改造的设计人员，还可以在保持底座孔位、主销位置和轮轴高度不变的前提下，对筋位厚度、侧壁开窗和压块形态进行迭代，在不牺牲冲击承载的前提下优化重量与转向响应。
