推拉门用双滚轮导向滑动支撑组件

　　在民用平移推拉门、工业设备防护移门、轻型机柜平移舱门的实际应用场景里，这类双滚轮滑动支撑组件是承担门扇横向滑移承载、导向限位的核心五金部件，区别于单滚轮结构易出现的门扇摆动、运行卡滞问题，双滚轮的排布设计从结构根源上抵消了门扇滑移过程中的侧向倾覆力矩，哪怕门扇存在小幅的安装面平面度误差，两个滚轮也能分别贴合导轨的两个导向面，保证运行过程中不会出现跳轨、卡顿的异常情况。

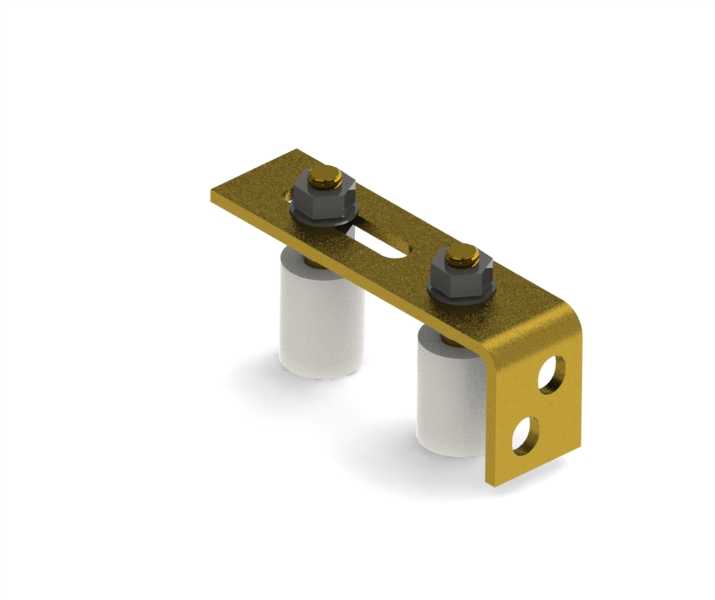

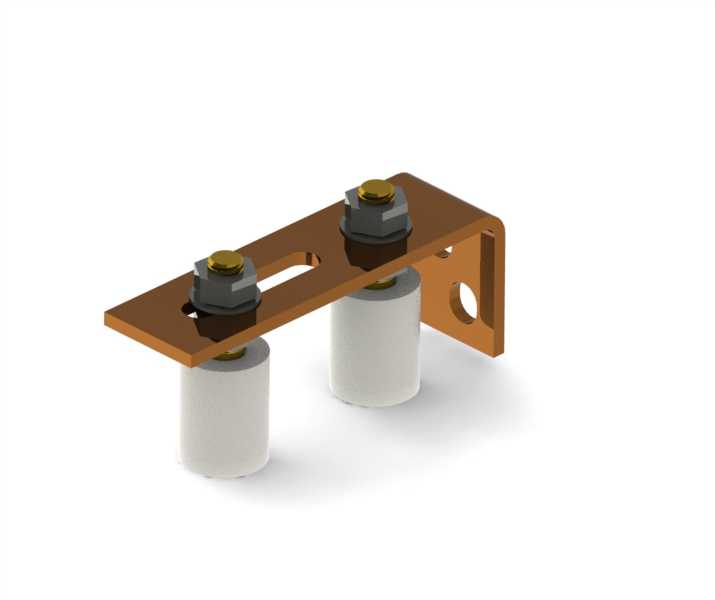

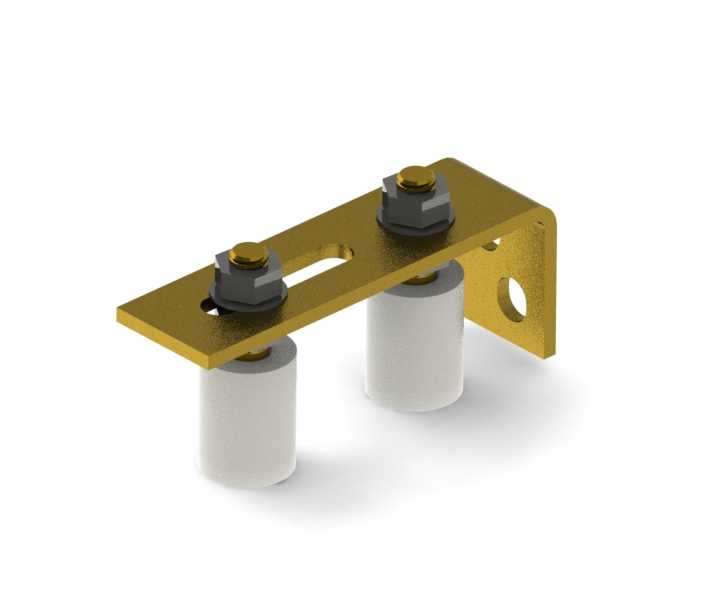

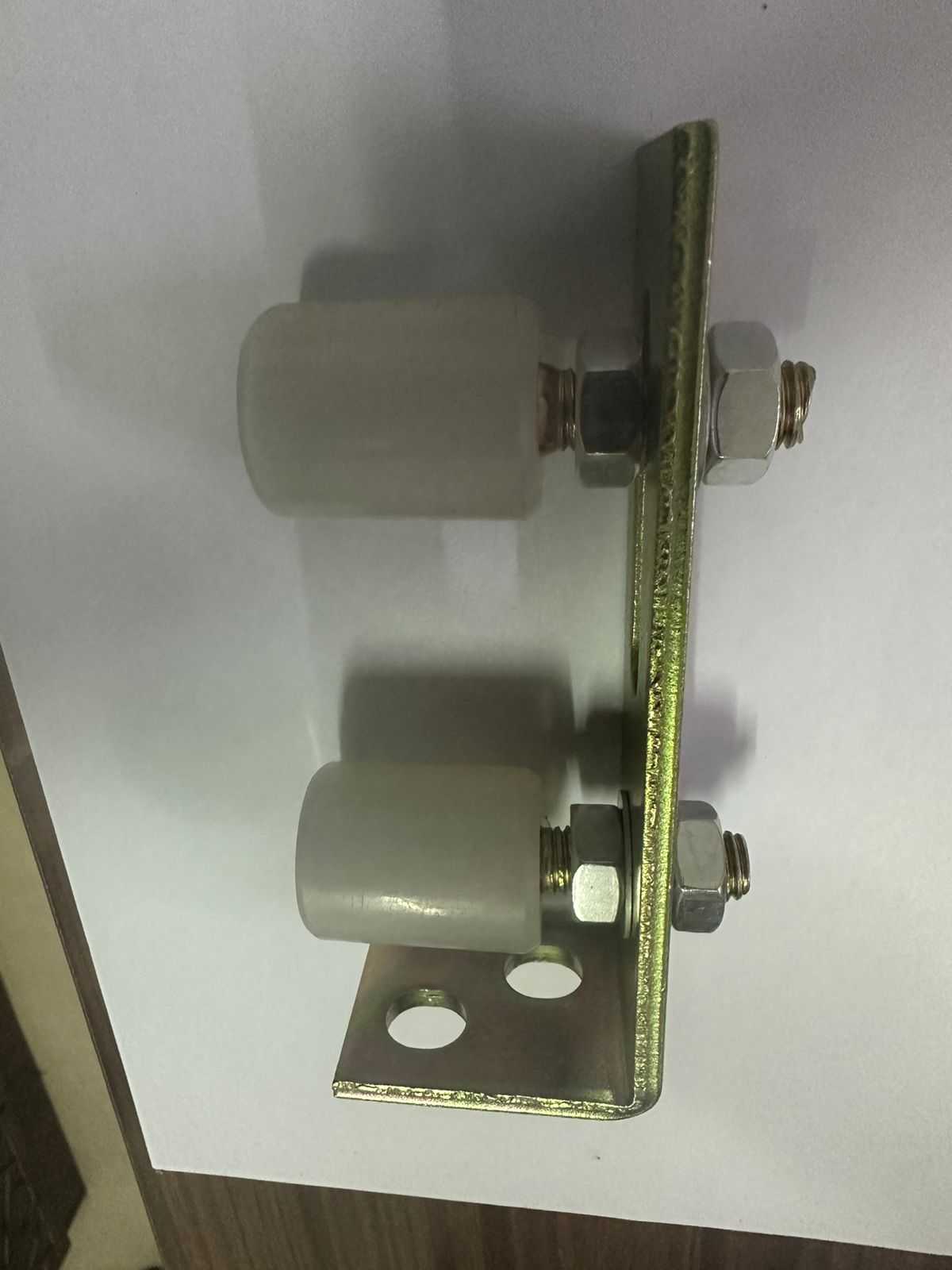

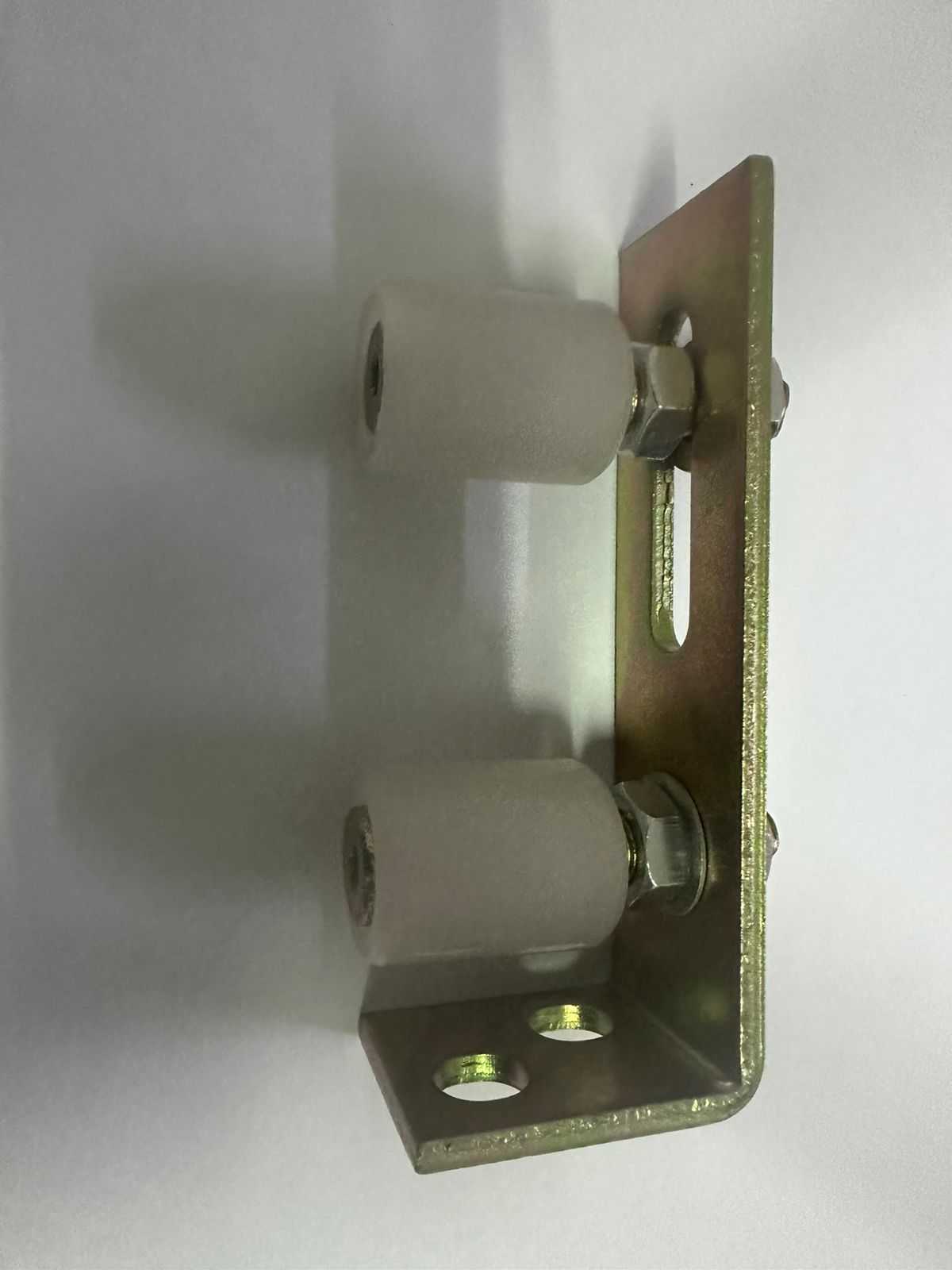

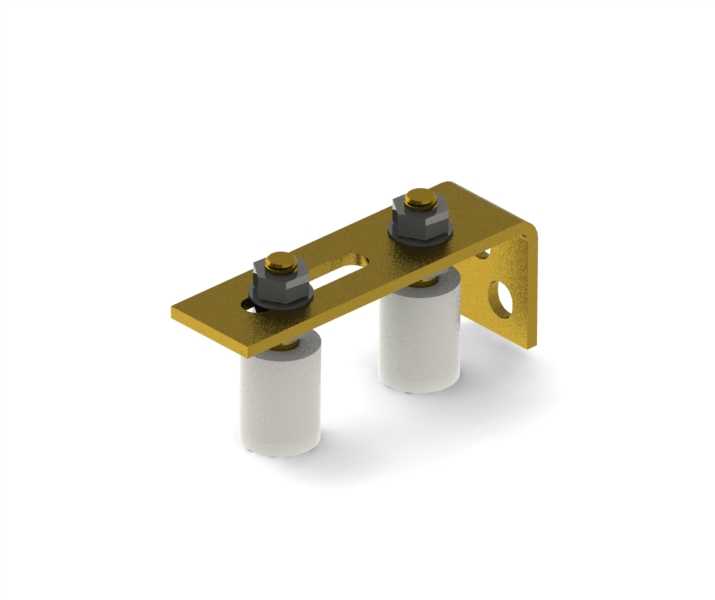

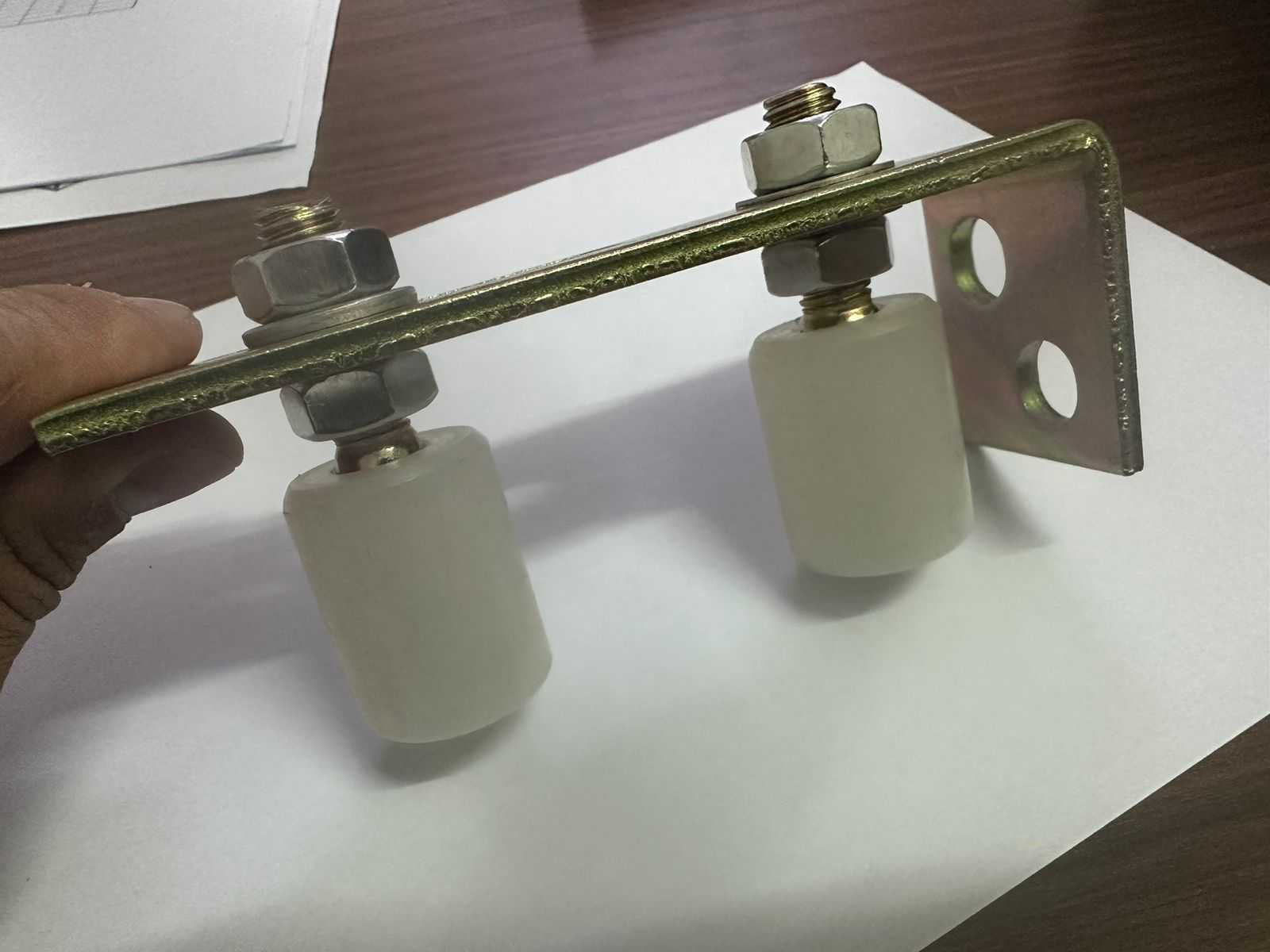

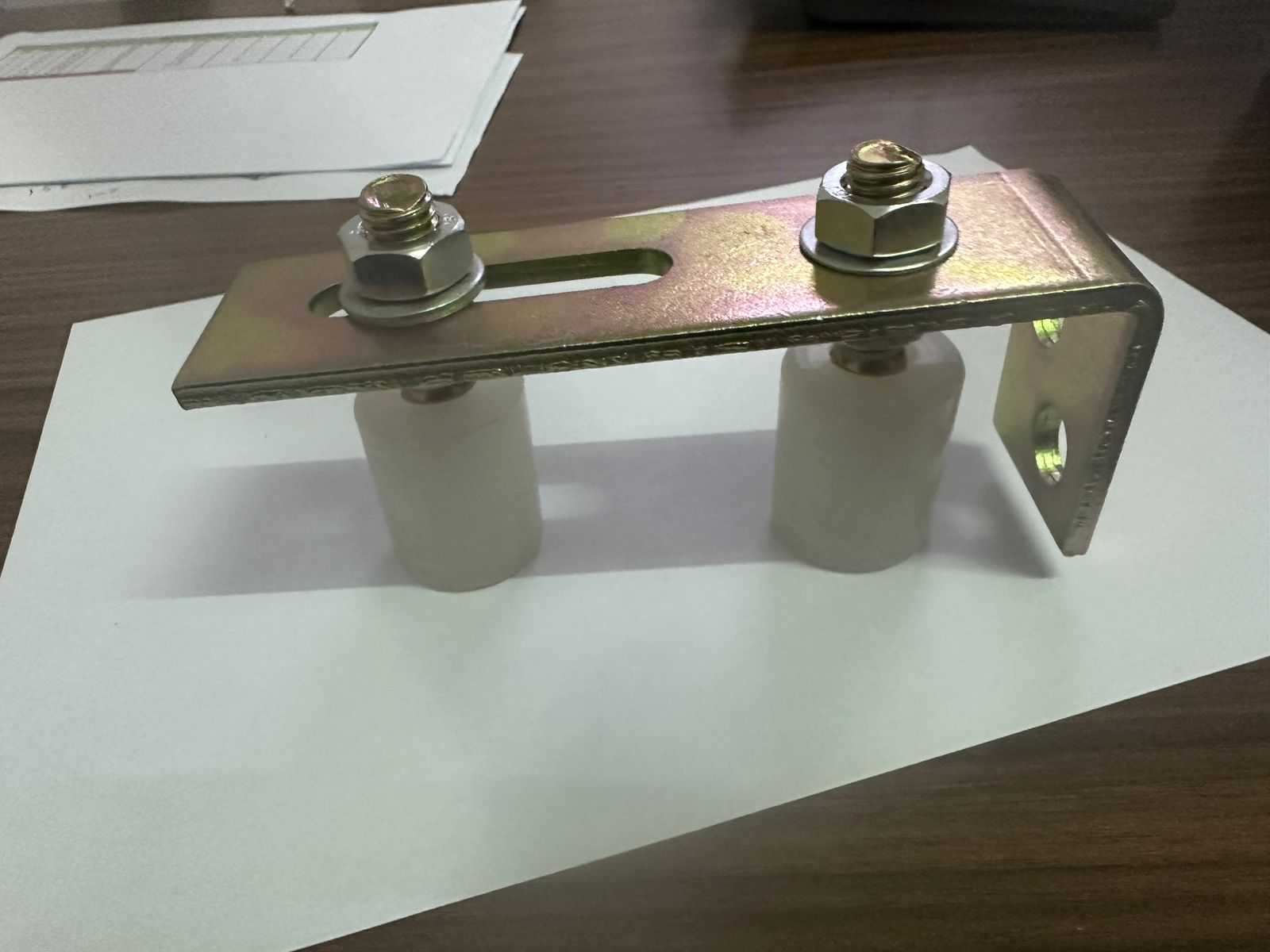

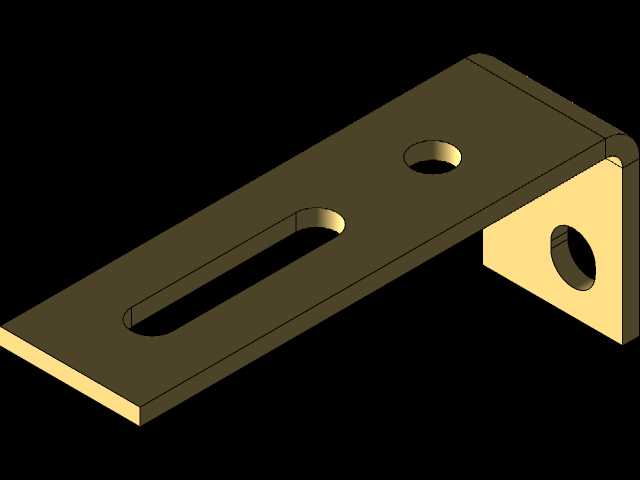

　　从实际功能特性来看，该组件的安装基座采用L型折弯钣金结构，竖直折弯边预留的圆形安装孔用于将整个组件固定在门扇的侧边端面，水平安装板上开设的长条形调节孔是设计中的关键细节——现场安装时可以根据导轨与门扇的实际间隙，沿长孔方向调整两个滚轮的前后位置，补偿土建施工或者门扇加工带来的尺寸误差，不需要额外扩孔或者加装垫片就能完成滚轮与导轨的间隙适配，大幅降低现场安装的调试难度。滚轮部分采用非金属耐磨材质制作，相比金属滚轮直接接触金属导轨的结构，一方面能大幅降低滑移过程中的运行噪音，避免金属摩擦产生的尖锐异响，适配室内家装、办公隔断这类对噪音控制有要求的场景；另一方面非金属材质的自润滑特性可以减少日常维护的频次，不需要定期加注润滑脂就能保证长期运行的顺畅性，也不会因为润滑脂粘附灰尘造成导轨面脏污、滚轮卡滞的问题。滚轮与安装板之间的连接采用螺栓加防松螺母的结构，螺栓轴肩位置加装的非金属垫圈可以避免滚轮转动过程中与金属安装板直接摩擦，既降低了转动阻力，也能防止长期运行后金属接触面磨损产生的间隙松动，防松螺母的选用可以保证在门扇长期反复开合的振动工况下，连接位置不会出现松脱，避免滚轮脱落造成门扇下坠的安全隐患。

　　从安装边界与尺寸适配的角度来说，这类组件的整体安装高度需要匹配对应规格推拉门的导轨内腔尺寸，两个滚轮的中心距设计经过力学核算，既要保证足够的抗倾覆力矩承载能力，也要避免中心距过大造成组件整体尺寸冗余，占用过多门扇侧边的安装空间；L型折弯边的安装孔位间距适配常规门扇型材的安装槽尺寸，不需要对门扇型材做额外的二次加工就能直接固定。在结构设计的过程中，需要重点考量几个核心维度：首先是滚轮的径向承载能力，要匹配对应门扇的单扇重量，避免长期承重后滚轮出现形变、转动卡滞；其次是安装板的折弯强度，L型折弯位置需要做合理的圆角处理，避免应力集中造成长期承重后折弯边出现形变，导致滚轮位置偏移；另外长条形调节孔的长度需要控制在合理范围，既要保证足够的调节余量，也要避免孔长过大造成安装板的结构强度下降。

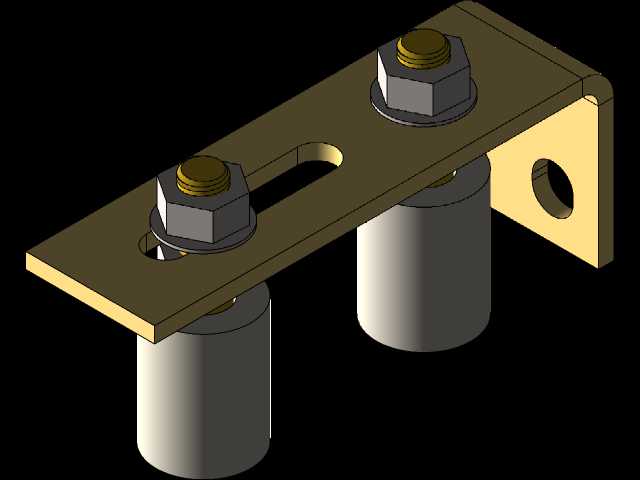

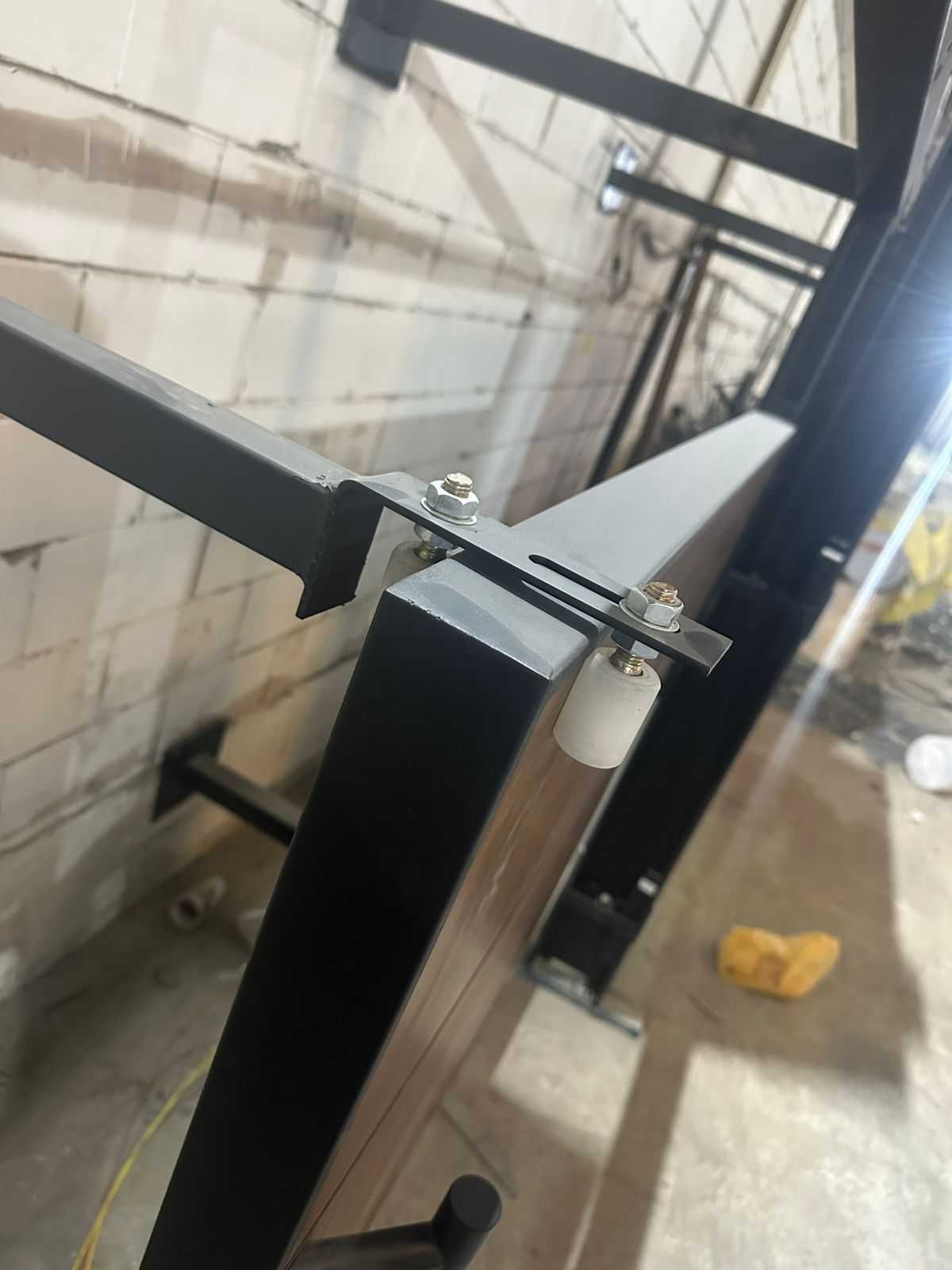

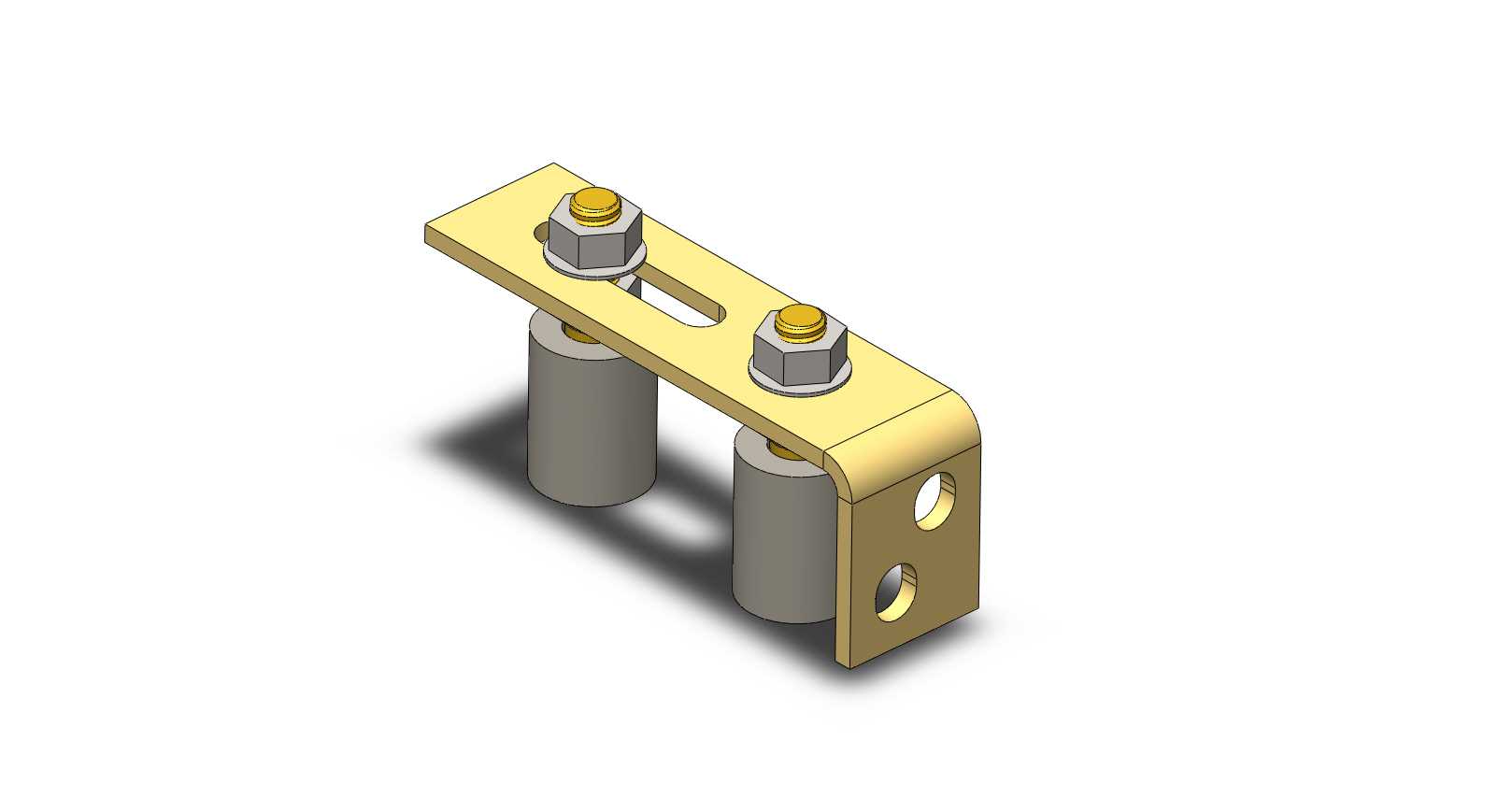

　　实际选型应用时，这类双滚轮组件通常会在单扇推拉门的上下端各布置两组，分别对应上下导轨的位置，上端的滚轮主要承担导向限位作用，抵消门扇的侧向摆动，下端的滚轮承担主要的门扇重量承载，上下配合实现门扇的顺畅横向滑移。相比外露式的滑轮结构，这种侧装式的滚轮组件整体隐藏在门扇侧边与导轨的间隙内，外观上更加简洁，也不容易积灰，日常清洁维护更加方便。在三维建模过程中，需要重点还原安装板的折弯角度、长调节孔的位置尺寸、滚轮与安装轴的配合间隙、防松螺母的装配位置，保证模型导入装配环境后可以直接做干涉检查与安装模拟，不需要二次调整结构尺寸就能用于实际的产品设计选型参考。
