90度弯角AN6规格软管连接接头结构

　　在流体输送管路的布设场景中，硬管与软管的衔接位置往往受限于安装空间的局促性，无法采用直连式接头完成装配，尤其是在改装车辆油路、工业液压站布管、小型气动设备管路排布这类空间紧凑的工况下，弯角式软管接头的使用频率极高。这款90度弯角结构的软管端接头，一端采用内螺纹连接形式适配对应规格的硬管接口或外接油路端口，另一端采用卡套式压接结构适配-06规格的柔性软管，能够在管路需要转向的位置直接完成90度方向的管路变向，无需额外增加多段直接头拼接转向，既减少了管路连接的泄漏点数量，也能最大程度压缩管路占用的安装空间。

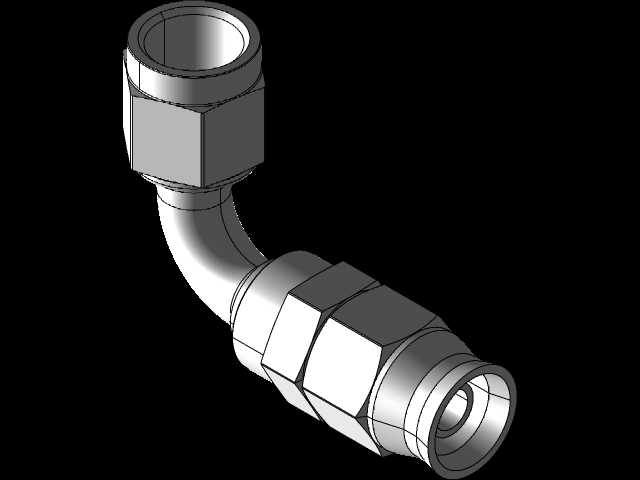

　　从结构设计逻辑来看，接头整体采用三段式组合结构，靠近内螺纹端的六角结构是装配时的扳手受力位，尺寸匹配标准开口扳手的卡口规格，装配过程中可以直接通过该位置施加扭矩，不会损伤接头的弯管主体结构；中间的弯段采用等通径圆弧过渡设计，弯曲半径经过流体阻力校核，流体经过弯角位置时不会产生明显的紊流或压损，能够保证管路内流体输送的稳定性，避免直角弯折带来的流道突变问题；靠近软管连接端的双六角结构分别对应锁止螺母与压接套筒，装配软管时先将套筒套入软管外层，再将接头芯体插入软管内孔，最后通过扭矩扳手拧紧锁止螺母，让套筒均匀挤压软管外壁与芯体的倒刺结构形成密封，这种压接结构能够承受管路内的常规工作压力，不会在流体脉冲冲击下出现软管脱落或渗漏的问题。

　　在实际安装边界的考量上，这款接头的内螺纹端轴向尺寸与软管端轴向尺寸呈90度垂直分布，安装前需要确认两个连接端的周边预留空间：内螺纹端对接时需要预留扳手转动的操作空间，避免扳手与周边其他管路或结构件发生干涉；软管端压接完成后，软管的弯曲半径需要满足软管本身的最小弯曲半径要求，不能因为接头的弯角结构让软管出现额外的弯折死点。接头的流道通径与-06规格软管的通径完全匹配，不会出现通径缩口导致的流量受限问题，适配的流体介质包括液压油、燃油、润滑油等常规工业流体，也可用于部分低压气动管路的连接场景。

　　在三维建模的细节处理上，模型还原了接头各部位的结构细节：内螺纹端的螺纹收尾位置、六角部位的倒角处理、弯段的壁厚均匀性、压接芯体上的环形倒刺结构、锁止螺母与套筒的配合间隙都做了精准还原，能够直接用于管路装配的干涉检查、布管仿真模拟，也可以作为液压系统、燃油系统三维设计时的标准件调用，帮助设计人员在布局阶段就准确判断管路走向的可行性，减少后续实物装配时出现的空间干涉、装配空间不足等问题。不同于直通过头，这类90度弯角接头在布设紧贴安装面的管路时优势尤为明显，能够让软管沿着安装面平行排布，避免管路翘起占用额外的设备内部空间，在紧凑化设计的设备中，这类接头的选型合理性直接影响整个管路系统的布局紧凑度与后期维护便利性。
