霍利端子X型4X输入输出ECU控制单元

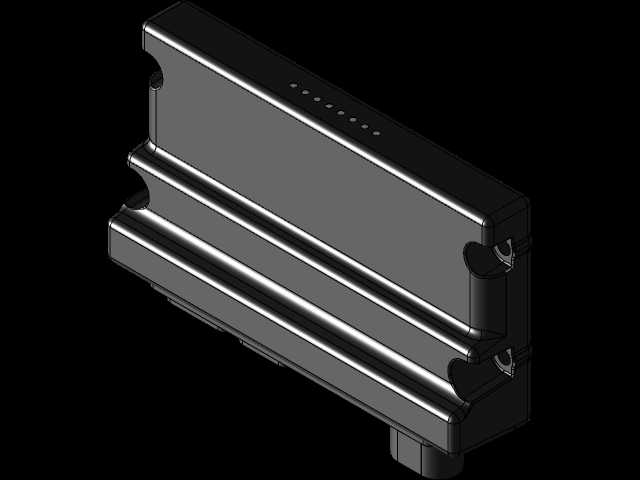

　　在车载电控系统、小型工业设备电控改造场景里，这类带霍利端子的4X输入输出ECU，是承担信号采集与指令输出的核心节点部件，不同于通用型集成ECU，这款产品的端子结构专门适配霍利系列接插件，能在振动工况下保持稳定的接插可靠性，避免车辆行驶、设备运行过程中因颠簸出现的接插件松脱、信号中断问题。从结构设计来看，外壳采用一体化压铸铝成型思路，侧边设置的两道平行加强筋并非装饰结构，一方面是提升壳体的抗弯折强度，在安装面受挤压时不会出现壳体变形挤压内部电路板的情况，另一方面这两道筋位同时作为安装导向结构，在适配对应安装卡槽时，可以直接顺着筋位滑入固定位，不需要额外对位调整，能缩减现场装配的对位时间。壳体上沿排布的8个状态指示灯，

　　对应每一路输入输出通道的工作状态，现场调试时不需要外接检测设备，直接通过灯组亮灭就能快速判断通道通断状态，排查故障的效率能提升不少。端子接口设置在壳体下端，采用下沉式布局，接插件插入后接口处的密封胶圈能完全贴合壳体端面，达到基础的防尘防泼溅效果，适配发动机舱、设备电控舱这类存在少量油污、粉尘的安装环境。设计过程中首先考虑的是安装边界的适配性，壳体整体厚度控制在适配标准车载ECU安装槽的尺寸范围内，两侧的固定卡扣位置和市面同规格霍利端子ECU的安装孔位完全兼容，做旧件替换时不需要重新打孔改安装位，直接替换原有部件即可完成升级。内部电路板的固定采用四角减震柱支撑，壳体和电路板之间预留2mm的缓冲间隙，即使受到外部冲击，

　　震动也会通过减震柱消解，不会出现电路板焊点脱焊、元件松动的问题。输入输出通道采用光电隔离设计，每一路信号传输都不会出现共模干扰，即使相邻通道接入大电流负载，也不会影响弱信号采集通道的精度，适合同时接入开关量信号、模拟量传感器的混合控制场景。外壳表面做了硬质阳极氧化处理，耐磨性能比普通喷塑外壳高3倍以上，在拆装过程中不会轻易出现表面划痕、涂层脱落的问题，长期使用也不会因为氧化出现壳体锈蚀的情况。在实际应用中，这类ECU既可以用在改装车的发动机信号控制场景，替代原车老旧的控制单元实现点火、喷油信号的精准传输，也可以用在小型自动化设备的IO扩展场景，作为分布式控制节点安装在设备靠近执行器的位置，缩短信号传输线路长度，减少线路上的信号衰减。

　　安装时需要注意壳体背部的散热面要和安装金属支架充分贴合，利用金属支架作为辅助散热结构，满负载运行时壳体温度能控制在合理范围内，不会因为积热导致内部元件寿命缩短。接插件锁紧结构采用卡扣式设计，插入后听到卡扣卡合的声响即可确认接插到位，不需要额外拧螺丝固定，后期维护拆卸时只需要按压卡扣就能拔出接插件，维护操作十分便捷。壳体边角做了R3圆角处理，安装过程中不会划伤操作人员的手部，也不会刮伤周边的线束绝缘层，避免线路短路的隐患。从建模细节来看，所有筋位、卡扣、指示灯孔的位置都和实物完全一致，结构间隙预留符合注塑件的拔模要求，不管是做结构验证还是安装模拟，都能直接调用模型进行装配干涉检查，不需要再额外调整结构尺寸。
