工业洗衣设备双显水温时序控制电路板

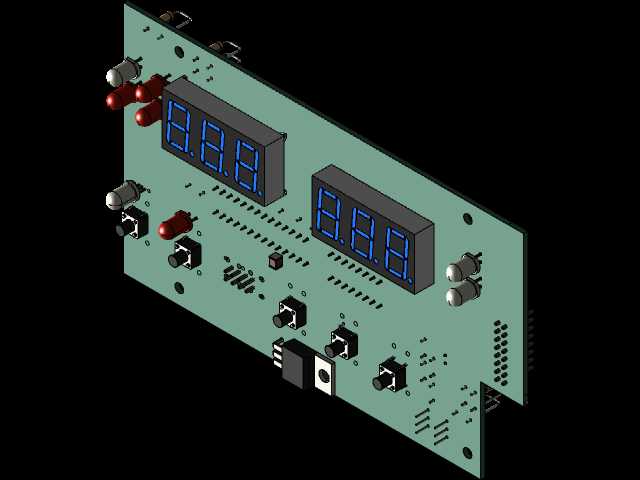

　　这款双层印制电路板是商用工业洗涤设备的核心人机交互与控制载体，主要适配大容量商用工业水洗机的操控需求，常见于酒店布草洗涤车间、大型洗衣工厂、医疗机构集中洗涤站点这类需要连续处理大批量织物的作业场景，承担设备运行状态显示、洗涤参数设置、核心执行机构指令输出的关键作用。板卡采用147毫米×86毫米的矩形外形规划，在板体其中一个角位专门预留了矩形切边缺口，这个结构设计是为了适配设备操控面板的安装卡位，避让面板上的电源总开关或者船型开关的安装位，避免装配时板卡与面板结构件产生干涉，同时也能在安装时起到定位防呆的作用，减少产线装配时的对位调整时间。板卡上搭载了两组共阴式三位高亮蓝色数码管，在工业车间复杂光照环境下也能清晰显示数值，

　　其中一组负责实时显示当前洗涤舱内的水温，测温范围覆盖0到120摄氏度，能够匹配冷水预洗、温水主洗、高温消毒等不同洗涤工艺的温度显示需求；另一组数码管负责显示预设的洗涤程序运行时长，计时范围覆盖0到99分钟，可覆盖常规洗涤、漂洗、脱水等全流程的时序设置需求。板载的多颗直插式轻触按键沿板边排布，分别对应参数调整、程序切换、启动暂停等操作功能，按键旁预留的指示灯位可对应显示不同工作状态，操作人员无需额外查看说明书即可快速完成参数设置。作为双层PCB设计，板卡的顶层走信号线路，布置数码管、按键、接线端子等外露交互元件，底层走功率驱动线路，布置电源滤波、信号隔离相关元件，强弱电走线分区规划，

　　避免驱动线路的电磁干扰影响数码管显示稳定性与按键触发的准确性。板边预留的多组插针接线位，可直接对接水温传感器、进水电磁阀、加热管驱动模块、电机控制单元等外设，无需额外增设转接板，能够直接嵌入到现有工业水洗机的操控舱内，替换原有老旧控制板时也能匹配多数常规机型的安装孔位。板上预留的电容、电阻焊位均采用工业级宽温元件适配设计，能够适应洗涤设备周边高湿度、存在轻微振动的长期工作环境，接插件均选用带锁止结构的型号，避免设备运行振动导致接线松脱。在设计阶段就充分考虑了工业场景的维护便利性，所有易损元件均采用直插封装，现场运维人员无需专业返修台即可完成元件更换，数码管采用插座式安装，出现显示故障时可直接拔插替换，不用整体拆焊板卡。板体的安装孔位沿长边对称布置，孔径适配M3规格的固定螺丝，孔位周边预留了足够的绝缘间隙，避免螺丝锁紧时压破阻焊层造成线路短路。
