大口径振动料仓锥形储料斗结构

　　该结构对应散料处理系统中常见的振动仓部件，主体采用上部大口径圆形仓口、下部锥形收缩斗体的组合形式，外侧布置带安装孔的菱形法兰支座，底部设置出料接口，整体围绕颗粒、粉体物料的暂存与均匀给料需求展开设计。

　　从现场布置逻辑来看，这类部件多用于粮食加工、建材配料、化工粉体输送、矿山筛分前段以及自动化投料工位。物料先从上方进入大直径仓腔，在仓壁振动或外接振动电机的作用下消除架桥、结拱和局部堆积，再沿锥形内壁向底部小口汇集，最终与下方给料机、螺旋输送管、振动筛或称量设备衔接。相比普通直立料斗，振动仓的关键不在于单纯容纳物料，而在于通过仓体形状、安装刚性和振动传递路径，使物料在出料过程中保持连续、稳定、可控。

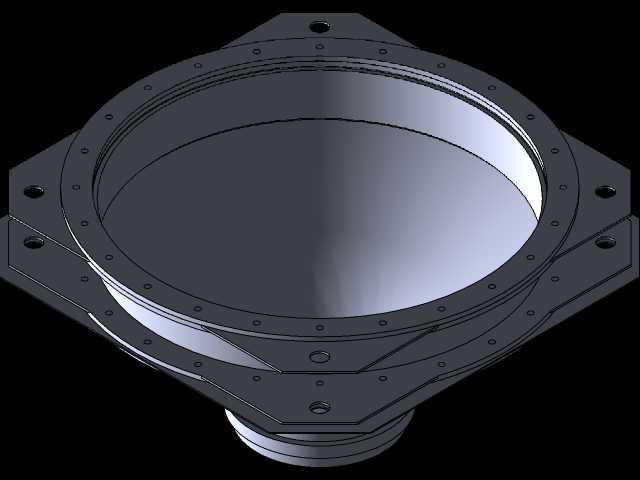

　　外形上，上部圆环区域承担进料和暂存功能，口径达到900mm量级，能够为人工投料、皮带来料或上方缓冲仓留出足够接收面积。仓口周围沿圆周分布多组连接孔，既可以与上盖、密封法兰、筛网托架或进料溜管配合，也能在需要封闭输送时增加压条和密封件。外圈法兰并非简单装饰，而是保证仓口刚度的重要结构：大直径薄板在受振时容易产生局部波浪变形，沿环向布置螺栓孔并保留足够宽的法兰边，可以把振动能量更均匀地传向仓壁，减少局部应力集中。

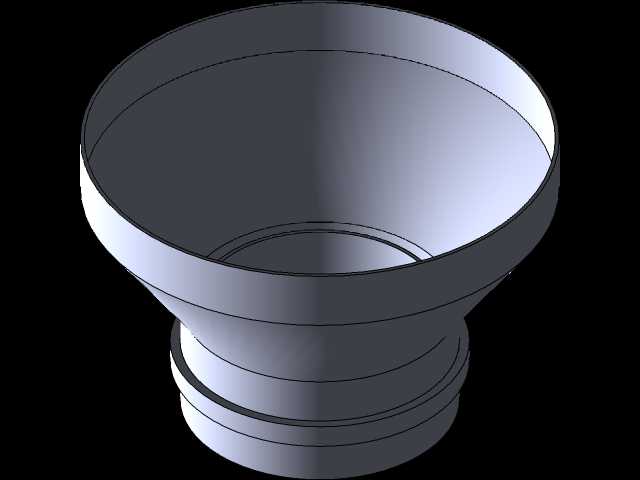

　　中部锥段是物料流动的核心区域。锥壁由大圆弧向底部小接口平滑过渡，倾角设计需要兼顾物料特性与仓体高度。对于流动性较好的颗粒，锥角可相对平缓，以换取更大的有效容积；对于细粉、含水料或易黏附物料，则需要更陡的锥壁和更顺畅的内壁过渡，避免物料在折角处滞留。模型中锥段与上部圆筒、下部出料口均采用连续过渡，没有突兀台阶，这种处理有利于减少物料挂壁，也便于后期在内壁增加衬板、耐磨涂层或抛光处理。

　　下部出料接口采用短圆筒形式，可直接对接软管、卡箍、法兰短节或螺旋给料装置。接口位置位于锥底中心，能够让物料依靠重力和振动共同向出口汇聚。接口周边保留了叠层或加强圈结构，其作用是提高出口刚度，因为出料端往往与后续设备形成约束，若刚度不足，振动时会在焊缝或连接螺栓处产生疲劳载荷。实际选型时，需要根据下游输送能力确定出口直径，既要避免出料能力不足造成憋料，也不能让出口过大导致给料失控。

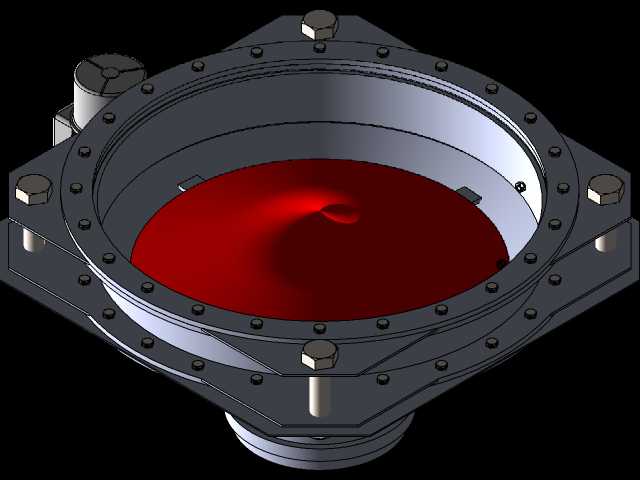

　　两侧外伸的菱形安装耳板构成主要安装边界。耳板从仓体径向伸出，上面开设固定孔，用于将仓体支承在机架、平台或弹性减振组件上。该结构把仓体的受力点外移，使支撑跨距增大，有利于整体稳定；同时，耳板与仓壁之间形成较宽的传力区域，可避免把振动载荷集中在单块小吊耳上。若设备采用振动电机驱动，安装面通常还要配合橡胶弹簧、减振垫或吊挂装置，使仓体在设定振幅内运动，而不是把振动直接传递给厂房钢结构。

　　建模时需要重点控制三类关系。第一是同轴关系，上部仓口、锥段中心线和底部出料口应保持同轴，否则物料会偏向一侧流动，导致出料脉动和局部磨损加剧。第二是孔位关系，环向法兰孔、耳板固定孔和底部接口孔需要按实际装配尺寸定位，尤其耳板孔距决定了现场能否直接落到支撑框架上。第三是壁厚与加强关系，料仓在空载、满载和振动三种状态下受力差异明显，锥段转折处、耳板根部和出料口颈部都应保留合理厚度或增设加强结构。

　　从维护角度看，大口径仓口也提供了进入清理和观察的条件。更换物料批次时，人员可通过上方开口检查内壁残留；在密闭工况下，则可在仓口增设观察门、除尘口或排气口。锥体外表面没有复杂曲面，钣金展开和焊接成型都较容易实现，适合按板材卷圆、分段焊接、再整体机加工连接孔的工艺路线制造。

　　整体来看，该振动仓结构把储料容积、物料导流、振动支承和下游接口集中在一个部件中。设计时不能只关注外观轮廓，更要结合物料安息角、堆积密度、出料能力、振动方式和现场安装空间，校核仓壁倾角、耳板强度、法兰密封以及出口与给料设备的匹配关系，才能在连续生产中实现防架桥、稳出料和低维护的效果。
