微缩课桌椅组合三维结构设计

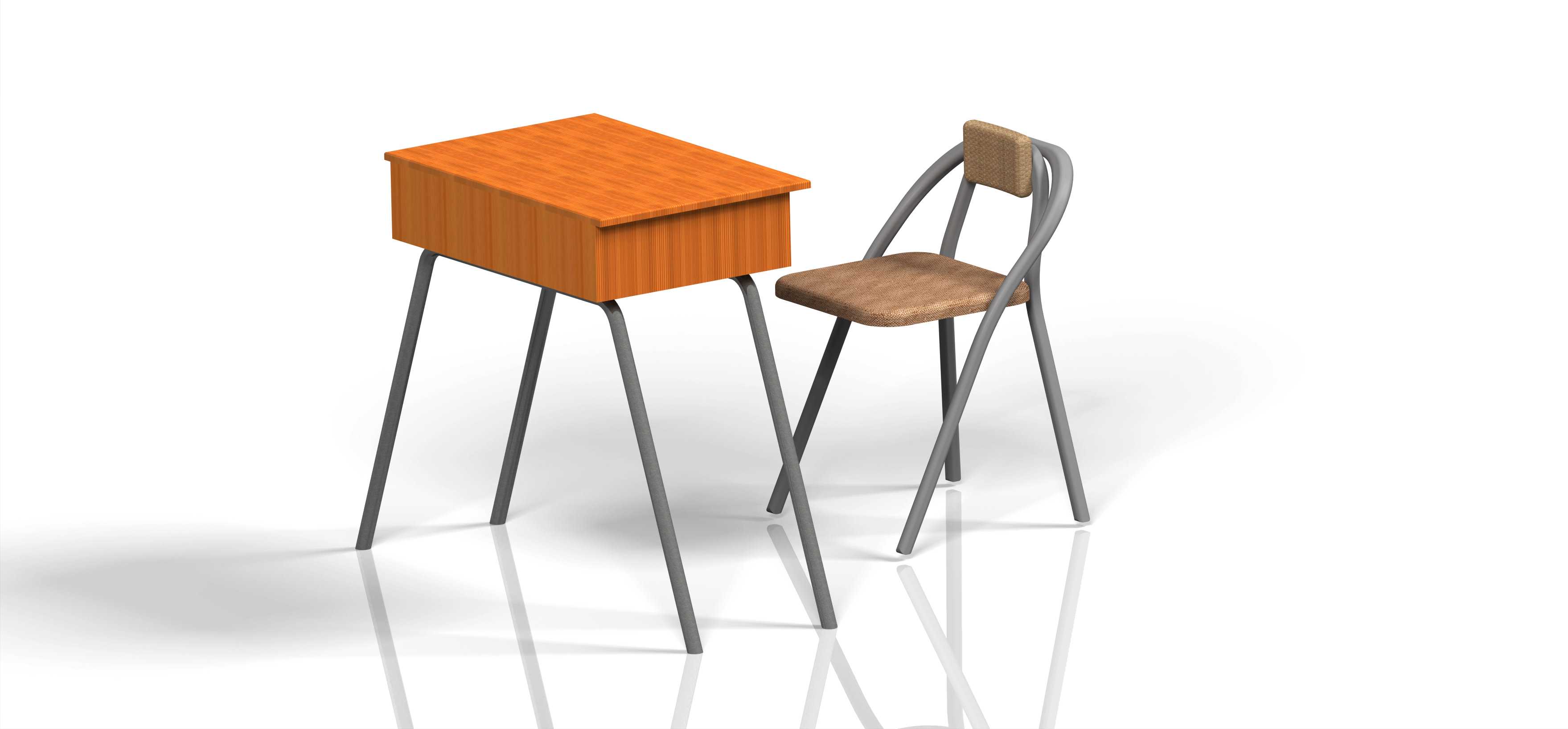

　　这套微缩课桌椅组合的三维结构设计，核心面向微缩场景搭建、教学教具开发、文创产品衍生等应用场景，在结构还原上完全参照常规学生课桌椅的受力逻辑与装配关系做等比例缩放，没有为了视觉效果牺牲结构合理性。先看桌体部分，桌面采用带边缘凸起的围边设计，常规学生课桌的围边高度一般在15mm左右，微缩后按比例压缩到对应尺寸，作用是防止放置的文具、书本滑落，桌肚为整体式箱体结构，侧板与面板采用榫卯加胶接的连接逻辑，建模时保留了板材拼接的接缝细节，没有做一体化光滑处理，还原木质家具的实际装配特征。桌腿采用四根圆管金属支架，向外倾斜的角度经过受力校核，常规全尺寸课桌的支架外倾角一般在8-10度之间，微缩后保持相同角度，保证放置时的稳定性，

　　不会因为重心偏高出现侧翻，支架与桌体的连接位置采用内嵌式金属固定件，建模时还原了固定件的安装位，没有做穿模或者悬空的简化处理，实际生产时可以直接参照模型做五金件的选型匹配。再看配套座椅部分，座面与靠背都采用木质板材，边缘做圆弧倒角处理，避免尖锐棱角造成磕碰，这也是民用家具设计的强制安全要求，椅腿同样采用圆管金属支架，后腿向上延伸形成靠背的支撑结构，支架之间设置横向连接杆做加固，提升整体框架的抗扭强度，常规学生椅的横向连接杆一般设置在椅腿三分之一高度位置，微缩模型也保留了这一结构位置，保证受力传递路径和实物一致。设计过程中首先确定了整体比例基准，按照1:6的微缩比例做尺寸换算，桌面长度控制在120mm、宽度80mm、

　　整体高度150mm，座椅座面高度70mm、靠背高度120mm，所有安装边界都预留了0.2mm的装配间隙，避免3D打印或者手工制作时出现零件无法装配的问题。桌体的木质纹理方向按照实际木材下料逻辑设置，桌面纹理沿长度方向排布，桌肚侧板纹理沿高度方向排布，符合木质家具的下料规范，不会出现纹理方向错乱的低级错误。金属支架的管径按照比例设置为6mm，壁厚0.8mm，和常规薄壁家具管的径厚比保持一致，还原金属家具的质感同时保证结构强度。在功能特性上，这套模型完全还原了实物的使用逻辑，桌肚可以打开放置微缩文具，座椅可以单独移动，和课桌的间距可以根据使用需求调整，没有做一体化固定的简化处理，满足微缩场景的动态展示需求。

　　结构设计时特意规避了尖锐的受力死角，所有板材连接位置都做了R1-R2mm的圆角过渡，既符合家具安全设计规范，也能避免微缩零件在制作时出现应力断裂的问题。支架底部预留了脚垫安装位，可以粘贴防滑胶垫，提升放置时的摩擦力，避免在光滑展示面上滑动。从应用场景拓展来看，这套模型除了微缩场景使用外，还可以作为家具设计专业的教学案例，用来讲解课桌椅的受力结构、装配关系，也可以作为文创产品的原型，经过表面处理后做成桌面摆件或者盲盒产品。建模过程中所有零件都做了参数化关联，修改比例参数时可以快速调整整体尺寸，适配不同比例的微缩场景需求，不需要重新绘制每个零件的特征。装配关系上采用自下而上的装配逻辑，每个零件都设置了正确的配合约束，没有出现过约束或者欠约束的问题，打开装配体时可以直接做运动仿真，模拟座椅移动、桌肚开合的动作，不需要重新调整配合关系。针对不同的加工工艺，模型也做了对应的结构优化，如果采用3D打印制作，所有悬空位置都添加了最小角度的支撑面，减少打印时的支撑用量，提升表面质量；如果采用注塑工艺开模生产，所有拔模方向都保持一致，拔模斜度设置为1.5度，避免出现倒扣结构，不需要额外做滑块结构就能顺利脱模。
