机器人竞赛用矢量进气轮结构设计

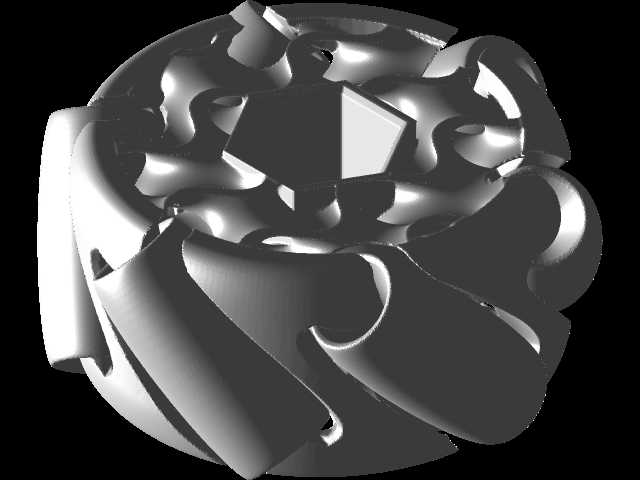

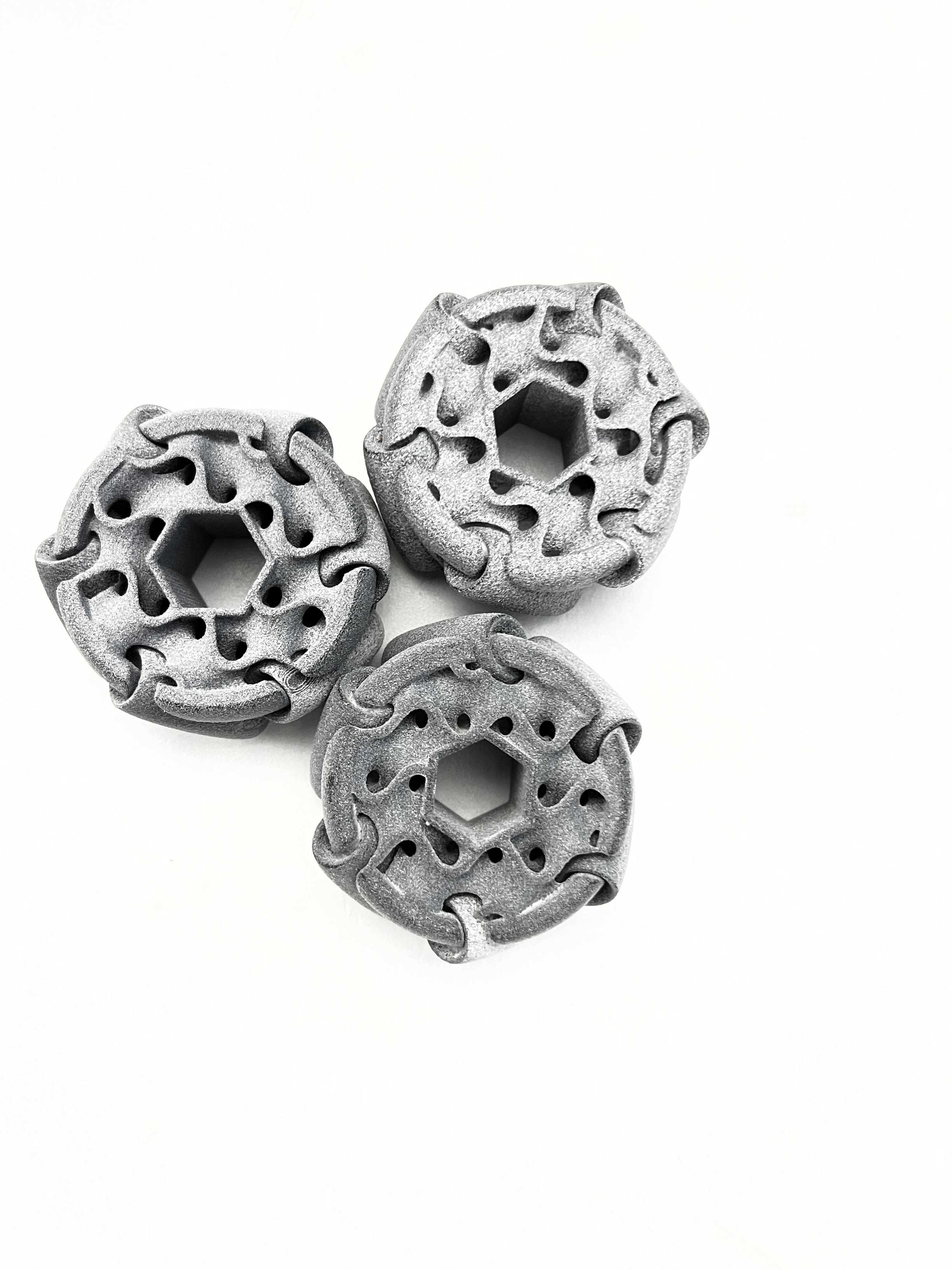

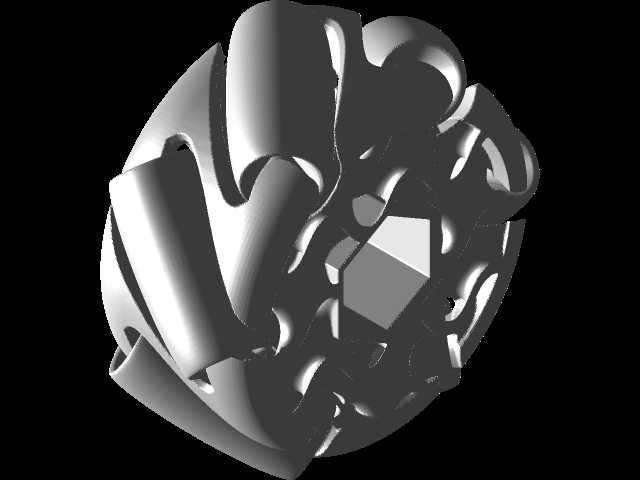

　　这款矢量进气轮主要面向机器人竞赛场景的动力传输需求设计，适配各类轮式竞技机器人的行走驱动端，能够在高速行进、急转、越障等复杂竞技工况下，为机器人提供稳定的抓附力与动力输出效率。从结构设计逻辑来看，轮体采用中心正六边形安装孔作为定位基准，这类非圆定位结构能够彻底规避传统圆孔配合在大扭矩输出下的打滑问题，安装时可直接与对应规格的六角输出轴配合，无需额外加装键槽或顶丝结构，既压缩了轮组的轴向安装空间，也减少了装配环节的零件数量，适配竞赛机器人紧凑的内部布局要求。轮体周向采用镂空式的曲面流道设计，并非单纯为了减重做的造型处理，当轮体高速旋转时，镂空结构能够引导气流沿轮面径向流动，一方面可以带走轮面与场地接触摩擦产生的部分热量，

　　避免长时间高速运转下轮面材料升温软化导致抓地力下降，另一方面气流在轮面形成的微压层能够减少轮面与场地之间的气浮效应，尤其在光滑的硬质竞赛场地上，能够进一步提升轮体的贴附性能。轮体边缘采用连续的曲面过渡结构，没有尖锐的直角棱边，在机器人发生碰撞或者侧滑接触场地围挡时，不会出现棱边卡滞导致的行进轨迹突变，也能避免轮体受侧向撞击时出现应力集中开裂的问题。从安装边界来看，轮体的轴向厚度控制在适配常规竞赛机器人轮组安装的尺寸区间内，中心安装孔的公差按照小间隙配合设计，既能够保证手动装配时的顺畅度，也不会因为配合间隙过大导致轮体运转时出现径向跳动。轮体周向分布的多组镂空孔洞，在保证整体结构强度的前提下，尽可能降低了轮体自身的转动惯量，

　　对于竞赛机器人常用的高响应伺服电机来说，更低的转动惯量意味着更快的加减速响应速度，在短距离冲刺、急停变向的竞技动作中，能够让机器人的动作执行延迟进一步降低。设计过程中针对轮体的受力分布做了对应优化，轮辐部分采用变厚度的曲面结构，在靠近中心安装孔的位置厚度更大，能够承受输出轴传递的大扭矩，往轮缘方向厚度逐步收窄，在保证轮缘刚性的同时进一步降低自重。轮面的接触区域做了微弧度处理，并非完全的平面结构，当机器人过弯产生侧倾时，轮面依然能够保持足够的接触面积，不会因为侧倾导致接触面积骤降出现打滑。这类轮体的应用场景并不局限于机器人竞赛，在小型轻量化的AGV搬运小车、桌面级移动机器人平台上，也可以根据实际的轴系尺寸做适配调整，

　　替换传统的实心橡胶轮或者塑料轮，在不提升整体重量的前提下获得更好的动力响应表现。不同于常规的一体式轮体结构，这款矢量进气轮的镂空结构在积灰或者沾染场地碎屑时，能够通过旋转时的离心力将碎屑从镂空缝隙中甩出，不需要频繁拆解轮组做清洁维护，能够适应竞赛场地中可能存在的碎屑、胶带残留等复杂地面条件，减少因为轮面附着杂物导致的行进偏差。在结构强度校核层面，轮体的应力集中点主要分布在轮辐与中心安装座的连接位置，设计时对该位置做了圆角过渡处理，能够承受竞赛场景下频繁的急启急停带来的冲击载荷，不会出现轮辐断裂的问题。轮体的整体外形采用对称式设计，不需要区分左右安装方向，装配时可以直接互换，减少了备料的种类，也能降低现场维修更换的难度。
