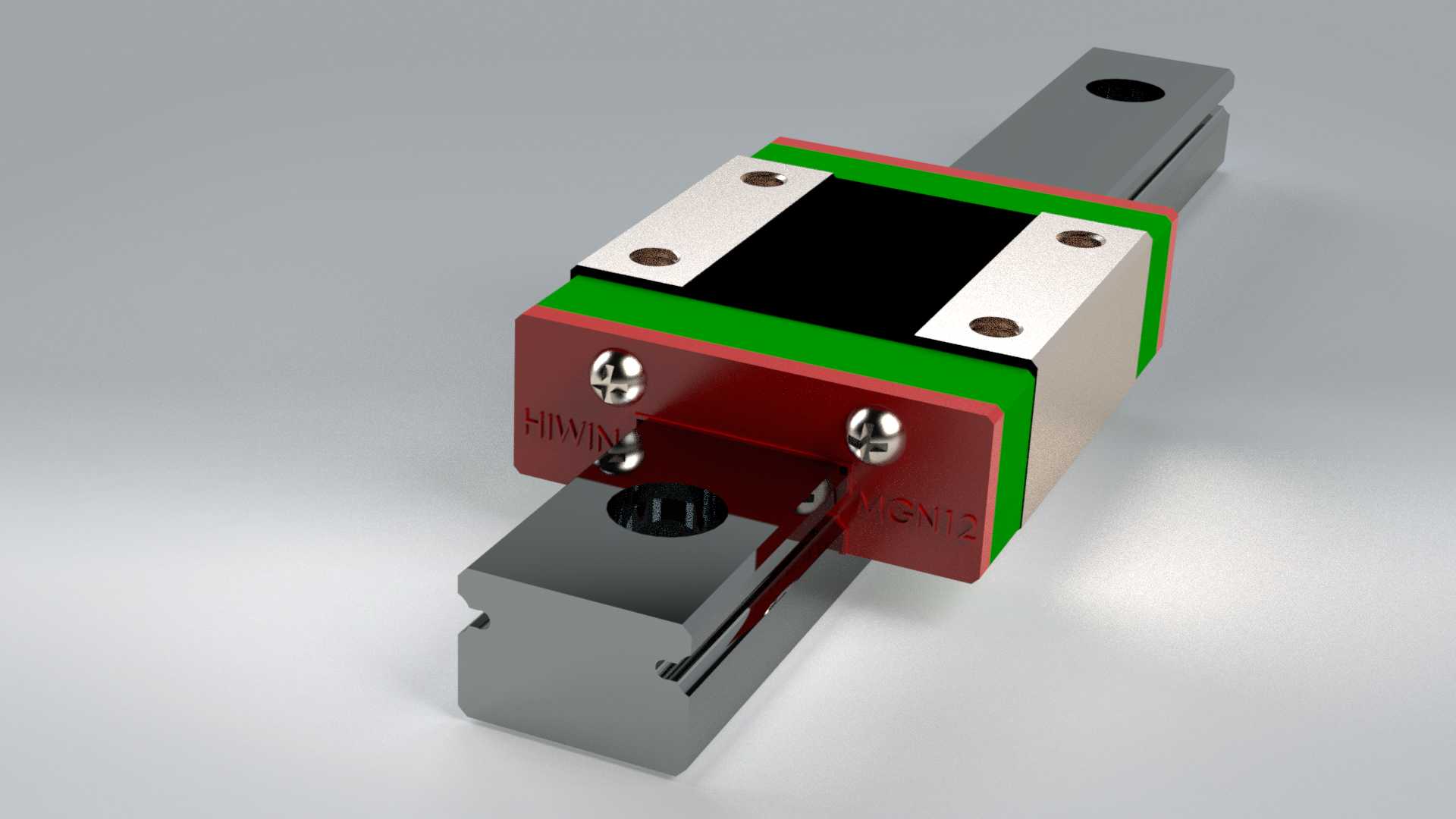

HIWIN微型滚动直线导轨滑块组件

　　这款微型直线导轨副属于小规格线性传动部件，核心应用场景覆盖桌面级自动化设备、小型检测仪器、3D打印运动轴、医疗采样设备、精密光学调整架这类对安装空间有严格限制的传动场合，相比常规宽幅导轨，它的截面尺寸更小，能在狭窄的设备内腔里完成高精度直线往复运动导向，不会占用过多结构空间。从实际使用角度看，这类微型导轨的核心功能是为运动负载提供高精度的直线运动轨迹约束，滑块内部集成的微型钢球循环结构，能把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，即使是小扭矩的驱动部件也能带动负载平稳运行，低速运动时不会出现爬行现象，能满足微米级重复定位精度的传动需求。设计层面，滑块与轨道的配合公差经过严格匹配，轨道的滚道曲率与钢球直径的契合度经过优化，

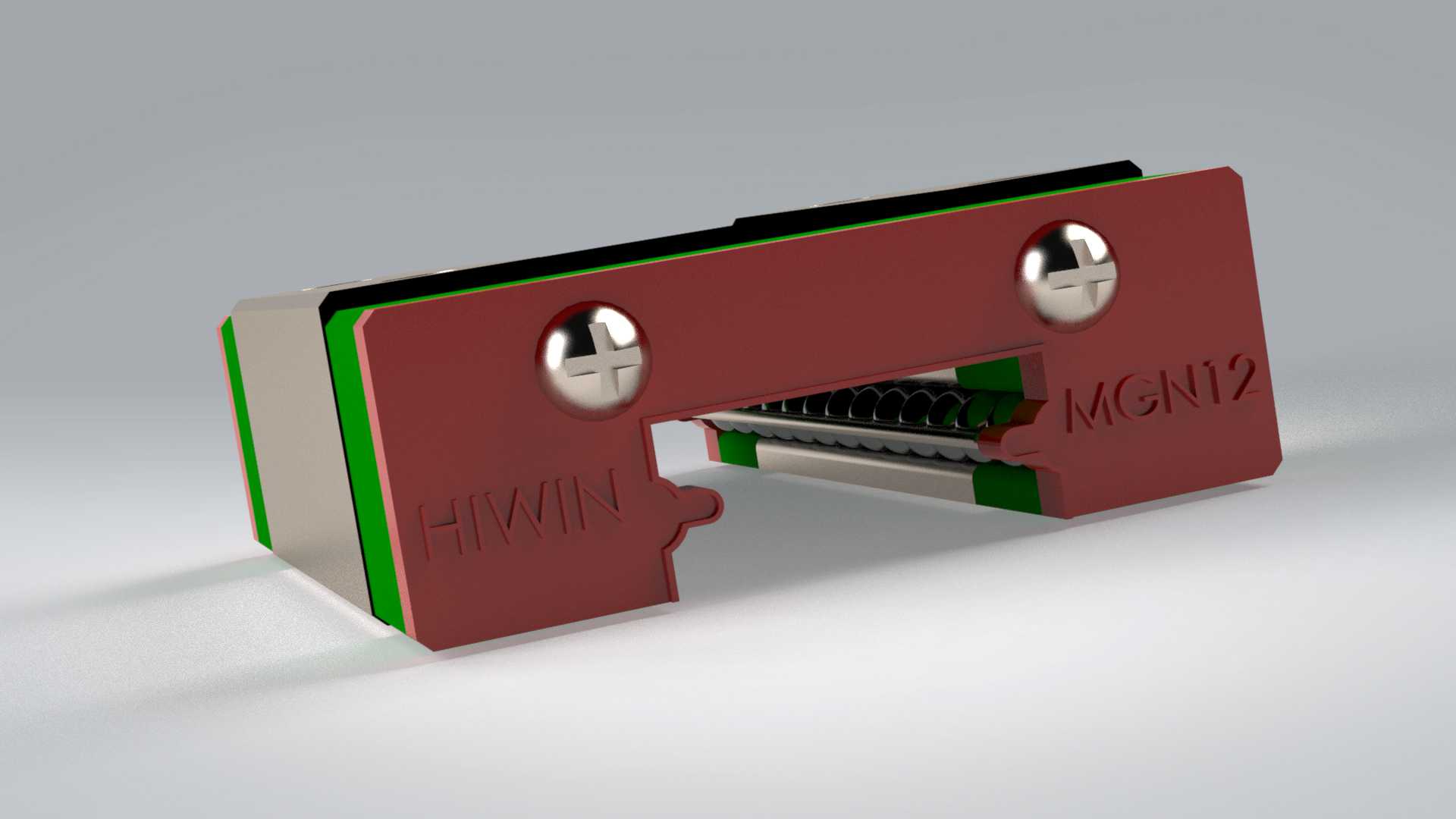

　　既保证了预压调整的空间，又能避免过盈量过大导致的运行阻力激增，滑块两端的密封端盖能阻挡外界粉尘、切削碎屑进入滚道内部，延长内部滚动体的使用寿命，侧面的保持架结构能防止钢球在滑块脱离轨道时散落，方便现场安装维护。安装边界方面，这款12规格的微型导轨，轨道宽度为12mm，滑块的安装孔位采用标准微型导轨孔距设计，安装时可以直接在安装基板上加工对应规格的螺纹孔，不需要额外制作转接板，滑块顶面的安装孔用于连接负载平台，轨道的沉头安装孔可以通过沉头螺钉直接固定在设备基座上，安装时需要保证轨道安装面的平面度公差控制在0.02mm以内，多根导轨平行使用时需要调整平行度公差，避免出现卡滞、磨损不均的问题。实际选型时需要注意，这类微型导轨的额定动负载、

　　静负载参数匹配对应负载重量，悬臂安装场景下需要额外校核倾覆力矩，避免滑块受偏载导致滚道局部磨损过快，日常维护时只需要定期在注油孔补充少量润滑脂即可，不需要复杂的维护操作。在小型非标自动化设备设计中，这类微型导轨经常被用于短行程的精密运动轴，比如点胶机的Z轴升降、视觉检测设备的镜头微调机构、小型搬运机械手的直线运动单元，相比交叉滚子导轨，它的行程可以做得更长，安装调试难度更低，采购成本也更可控，适合批量设备的配套使用。建模过程中需要还原钢球循环回路的结构细节，包括返向器的曲面过渡、滚道的圆弧截面、密封件的唇边结构，这些细节直接影响后续做运动仿真、干涉检查的准确性，尤其是在做设备整体装配时，导轨滑块的安装位、运动行程的极限位置需要和周边结构件做间隙校核，避免运动到极限位置时出现结构碰撞。
