VisatonBF37全频扬声器结构设计

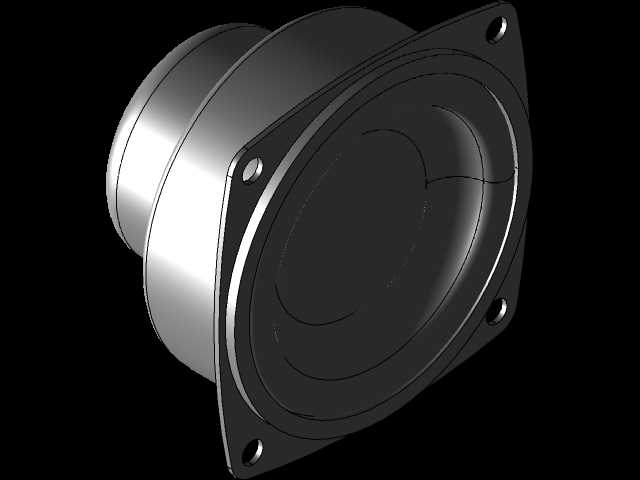

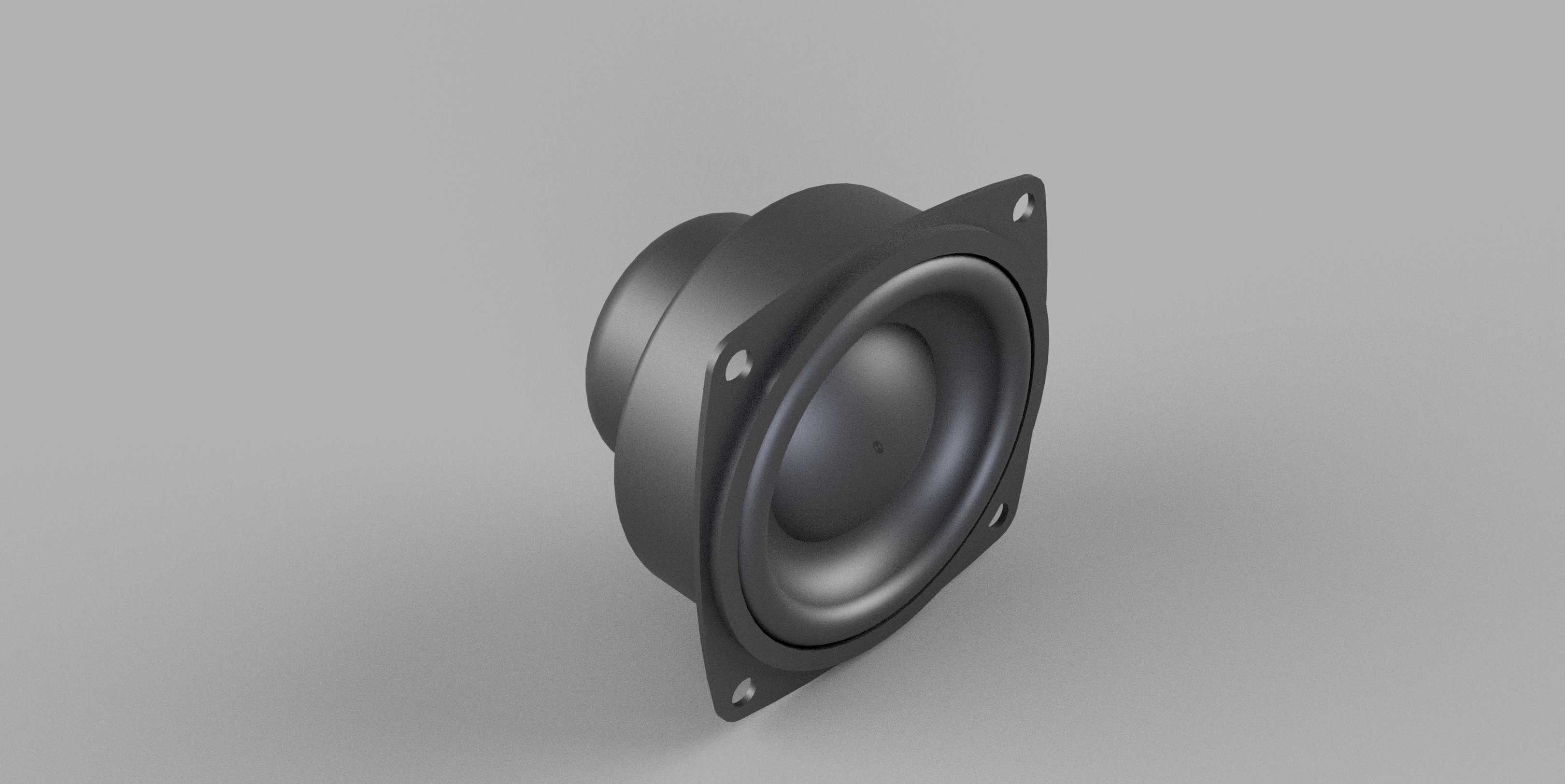

　　这款小尺寸方形法兰全频发声单元，在桌面便携音频设备、嵌入式安装的公共广播点位、小型工业设备的语音提示模块、定制化HiFi迷你音箱的设计场景中，都有着非常广泛的适配空间。不同于常规圆形安装位的喇叭单元，它采用带四个固定安装孔的方形法兰结构，在做面板嵌入式安装时，不需要额外设计圆形沉台结构，只需要在安装面板上开出对应尺寸的中心过孔，在四个孔位对应位置预留螺丝柱或者通孔，就能完成快速固定，对于薄型面板的安装场景来说，方形法兰的贴合面积更大，安装后单元的同轴度更容易保证，不会出现圆形喇叭安装时容易出现的偏转、贴合缝隙不均的问题。从结构设计的角度来看，这款单元的磁路部分采用后置内藏式结构，磁钢整体收纳在盆架后方的圆柱形腔体内部，

　　不会额外占用法兰前方的空间，对于安装深度有限的薄型设备壳体来说，这种结构能最大化压缩单元的轴向安装尺寸，不需要在壳体内部预留过多的避让空间，给内部的电路板、走线结构留出更多排布余量。振膜部分采用复合纸质锥盆设计，折环做了半圆弧度的优化，在小尺寸单元有限的振动行程下，能兼顾中低频段的顺性和高频段的响应速度，不需要额外搭配分频电路就能实现全频段的声音重放，对于单单元发声的小型音频设备来说，能省去分频元件的排布空间，降低整体电路设计的复杂度。盆架部分采用一体化注塑成型的结构，法兰和后方的磁钢容纳腔做了加强筋连接，四个安装孔位处做了局部加厚处理，在打螺丝固定的时候不会出现柱位开裂的问题，法兰边缘的平整度控制在0.1mm以内，

　　和安装面板贴合的时候不会出现缝隙漏音的情况，不需要额外加装密封泡棉就能满足基础的声学密封要求。在实际做设备结构适配的时候，需要注意单元后方的磁钢部分外径小于法兰安装尺寸，在设计内部避让空间的时候，只需要预留比磁钢外径大1mm左右的间隙即可，不需要按照法兰尺寸做整位避让，能进一步压缩设备的整体厚度。单元的接线端子设置在磁钢侧面的位置，接线方向平行于安装面板，在内部走线的时候可以顺着壳体侧壁排布线材，不会因为线材弯折顶到磁钢造成单元安装不到位的问题。从声学性能匹配的角度来说，这款单元的谐振频率较低，在0.2L左右的密闭腔体内就能获得比较平直的低频响应，做小型密闭式音箱设计的时候不需要设计复杂的倒相管结构，只需要做好腔体的密封处理，

　　就能获得不错的低频表现，对于快速原型开发、小批量定制音频设备的项目来说，能大幅缩短结构调试的周期。在工业设备语音提示的应用场景中，这款单元的声压级足够覆盖3-5米范围内的空间，在嘈杂的车间环境下也能清晰传递提示语音，方形的安装结构可以直接嵌入设备的操作面板，和按钮、显示屏排布在同一平面，不会突出面板表面破坏设备的整体外观一致性。做三维建模适配的时候，需要重点关注法兰四个安装孔的中心距尺寸、中心振膜的突出高度、后方磁钢的轴向长度这几个核心边界尺寸，这些尺寸直接决定了安装面板的开孔大小、内部避让空间的深度，一旦尺寸出现偏差，就会出现单元装不进去、安装后面板和法兰有缝隙、磁钢顶到内部电路板的问题。另外折环部分的振动行程需要预留0.5mm左右的避让空间，不能让面板开孔的边缘碰到振膜折环，否则会导致振膜运动受阻，出现声音失真、破音的问题。这款单元的整体结构没有多余的复杂曲面，除了振膜和折环的弧度部分需要做曲面拟合之外，法兰、磁钢腔体、安装孔位都是规则的几何特征，在做结构适配建模的时候可以快速完成特征绘制，不需要花费过多时间在曲面重构上，对于需要快速完成设备整体结构装配验证的项目来说，能有效提升建模效率。
